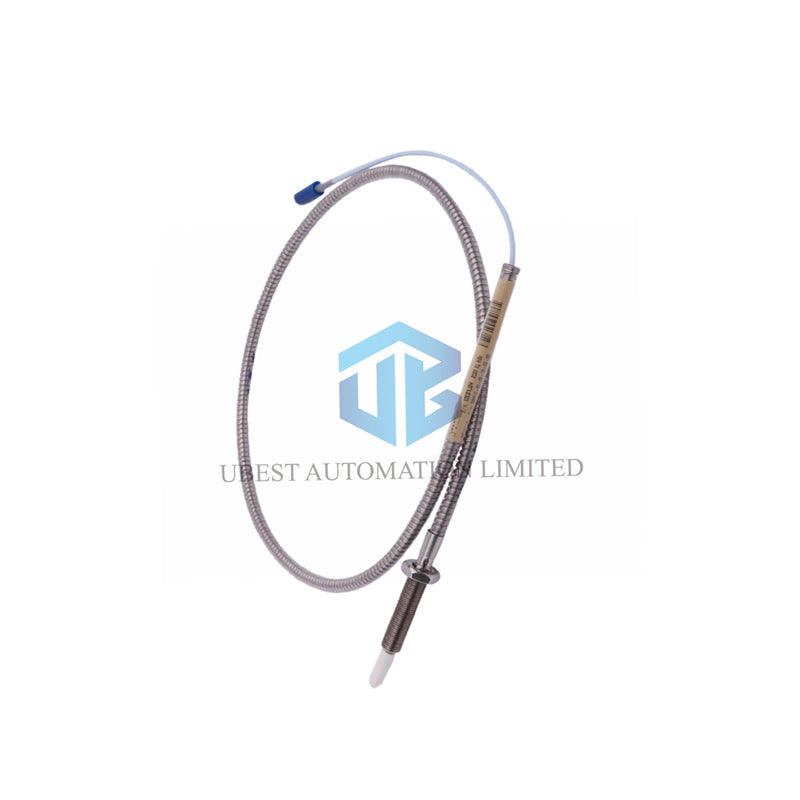

Präzise Schwingungsüberwachung: Bently Nevada 3300 NSv Näherungssonde

Messung & Leistung

• ▶ Linearer Bereich: 1,5 mm (60 mils), von 0,25 mm bis 1,75 mm vom Ziel entfernt. Dies entspricht einer ungefähren Ausgangsspannung von -1 bis -13 V Gleichspannung.
• ▶ Empfohlene Spalteinstellung: Wir empfehlen, den Anfangsabstand auf 1,0 mm (40 mils) einzustellen, um eine optimale Positionierung im linearen Bereich zu gewährleisten.
• ▶ Inkrementeller Skalierungsfaktor (ISF): Die Sonde bietet eine Nennempfindlichkeit von 7,87 V/mm (200 mV/mil), wobei der Austauschfehler in der Toleranz enthalten ist.
• ▶ Abweichung von der Geraden (DSL): Der Linearitätsfehler bleibt unter ±0,06 mm (±2,3 mils) und gewährleistet eine hohe Messgenauigkeit.
• ▶ Frequenzgang: Das System reagiert von 0 bis 10 kHz (+0, -3 dB typisch) und hält diese Leistung bei bis zu 305 Metern Feldverkabelung aufrecht.

Elektrische & Physikalische Eigenschaften

• ▶ Gleichstromwiderstand (Sonde): Bei dieser 0,5 m langen Sonde beträgt der Widerstand vom Innenleiter zum Außenleiter (RSONDE) 4,0 ± 0,5 Ohm.
• ▶ Kabelspezifikation: Es enthält ein 75 Ω Koaxialkabel mit FEP-Isolierung, abgeschlossen mit einem Miniatur-Koaxial-ClickLoc-Stecker für sichere Befestigung.
• ▶ Temperaturbereich: Die Sonde arbeitet und lagert zuverlässig von -52°C bis +177°C (-62°F bis +351°F), geeignet für extreme Umgebungen.
• ▶ Materialien & Druck: Gefertigt mit einer PPS-Spitze und einem Gehäuse aus AISI 304 Edelstahl. Zur Abdichtung des Differenzdrucks zwischen Spitze und Gehäuse wird ein Viton-O-Ring verwendet.

Komplette Bestellkonfiguration: 330908-10-55-05-02-00

Das Verständnis des Nachsatzes der Teilenummer stellt sicher, dass Sie die richtige Konfiguration wählen. Das Modell 330908-10-55-05-02-00 gliedert sich wie folgt:

• 🟤 Modell: 330908 = 3300 NSv Sonde, 3/8-24 UNF Gewinde, ohne Schutzmantel
• 🟤 Option für nicht gewindelangen Abschnitt: -10 = 1,0 Zoll
• 🟤 Option für Gesamtlänge des Gehäuses: -55 = 5,5 Zoll
• 🟤 Option für Gesamtlänge: 05 = 0,5 Meter (20 Zoll)
• 🟤 Option für Stecker- und Kabeltyp: 02 = Miniatur-Koaxial-ClickLoc-Stecker, Standardkabel
• 🟤 Option für Zulassung durch Behörden: -00 = Nicht erforderlich

Häufig gestellte Fragen (FAQ)

Wir beantworten häufige Fragen zur NSv Näherungssonde, um Ihnen bei Auswahl und Anwendung zu helfen.

Kompatibilität und Verkabelung

• ❓ Ist diese Sonde mit älteren Bently Nevada Systemen kompatibel?
  Ja, die 3300 NSv Näherungssonde ist mechanisch und elektrisch austauschbar mit früheren 3300 RAM Näherungssonden und Verlängerungskabeln.
• ❓ Welche Art von Feldverkabelung benötigt der Näherungssensor?
  Wir empfehlen die Verwendung eines dreidrähtigen, geschirmten Triad-Kabels mit Querschnitt von 16 bis 24 AWG. Die maximale Länge zwischen Näherungssensor und Überwachungsgerät beträgt 305 Meter (1000 Fuß).

Anwendung und Umgebung

• ❓ Kann ich diese Sonde an einer Welle kleiner als 13 mm verwenden?
  Ja, aber axiale Messungen an Durchmessern unter 13 mm können den Skalierungsfaktor verändern. Eine Verringerung des Sondeabstands kann helfen, diese Änderung zu begrenzen.
• ❓ Liegt der Sonde ein Druckprüfzeugnis bei?
  Sonden werden standardmäßig vor dem Versand nicht druckgeprüft. Wenden Sie sich an unsere Abteilung für Sonderanfertigungen, wenn Ihre Anwendung eine spezielle Druckdichtheitsprüfung erfordert.
