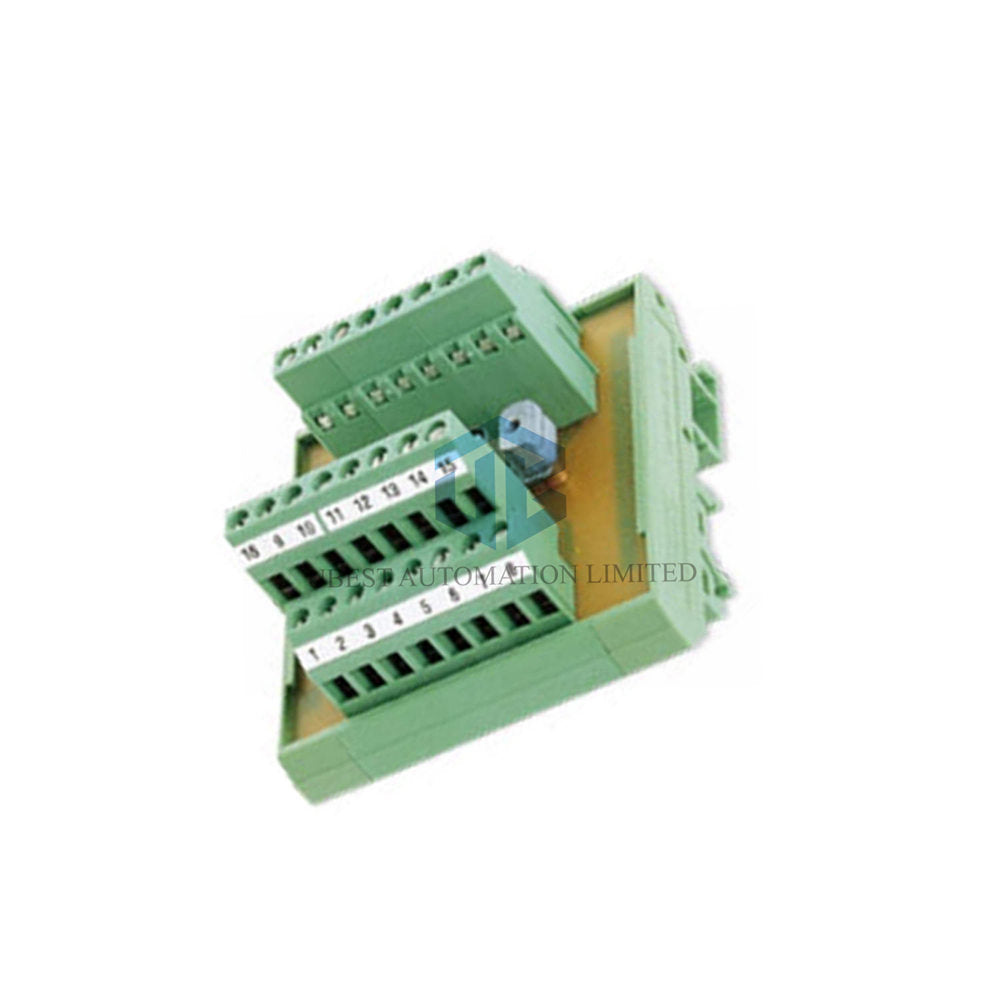

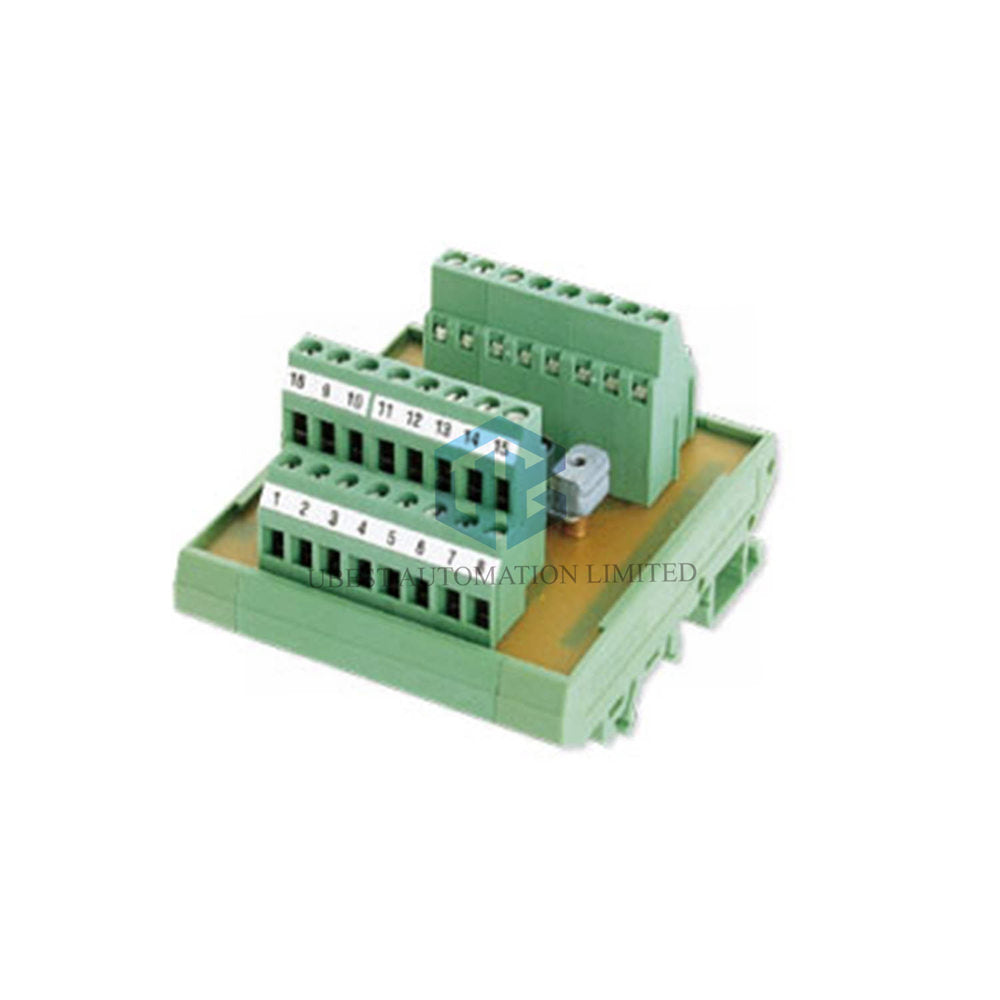

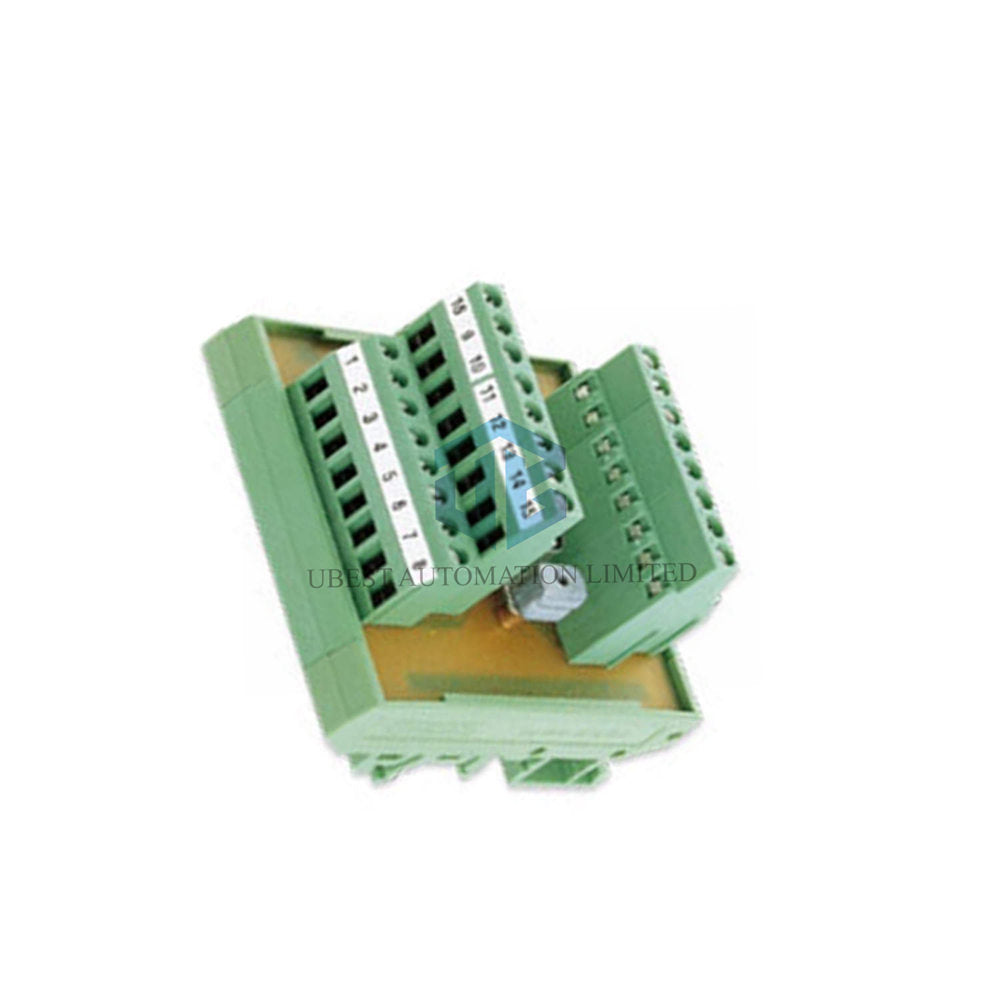

PT-15/2 Schaltschrankmodul – Präzisions-Programmierverbindung

Technische Spezifikationen

• Marke: Ubest Automation
• Modell: PT-15/2 (Art.-Nr.: 490-00105)
• Kommunikationsschnittstelle: 15-poliger SUB-D für PT-100 oder PC-Adapter
• Versorgungsspannung (Pin 14): US 11-27 V DC (positive Eingabe)
• Masse (Pin 15): 0V GND für Stromrückführung
• Schirmanschluss (Pin 16 / Gehäuse): Kabelschirm und Steckergehäuse für EMV
• PT-Schaltausgang (Pin 7): Liefert TA-Mini-Schaltsignal
• Feste Verbindungen (Pins 1,2,7,14,15): Dauerhaft durch das PT-Modul verbunden
• Spannungsgrenze für PC-Adapter (Pins 3,4): Nur Signale ≤5V
• Unbenutzte Pins (5,6,8,9,10,11,12,13): Offen lassen für Encoder- oder Signalweiterleitung

Häufig gestellte Fragen (FAQ)

• Kann ich das PT-15/2 mit einem PC statt einem PT-100 verwenden? Ja, schließen Sie einen PC-Adapter an den SUB-D-Anschluss an. Beachten Sie die ≤5V-Grenze an den Pins 3 und 4.
• Muss ich meinen Encoder zum Umprogrammieren trennen? Nein, das Modul ermöglicht die Programmierung ohne Entfernen bestehender Signalleitungen.
• Welche Pins sind für die Durchleitung von Encodersignalen geeignet? Die Pins 5,6,8,9,10,11,12,13 sind frei für Encoder- oder Signalübertragung.
• Ist das Modul mit 24V Industrieversorgungen kompatibel? Ja, Pin 14 akzeptiert 11-27V DC, einschließlich standardmäßiger 24V-Systeme.
• Wie funktioniert der Schirmanschluss? Verbinden Sie den Kabelschirm mit Pin 16 oder dem SUB-D-Gehäuse für zuverlässige EMV-Leistung.
