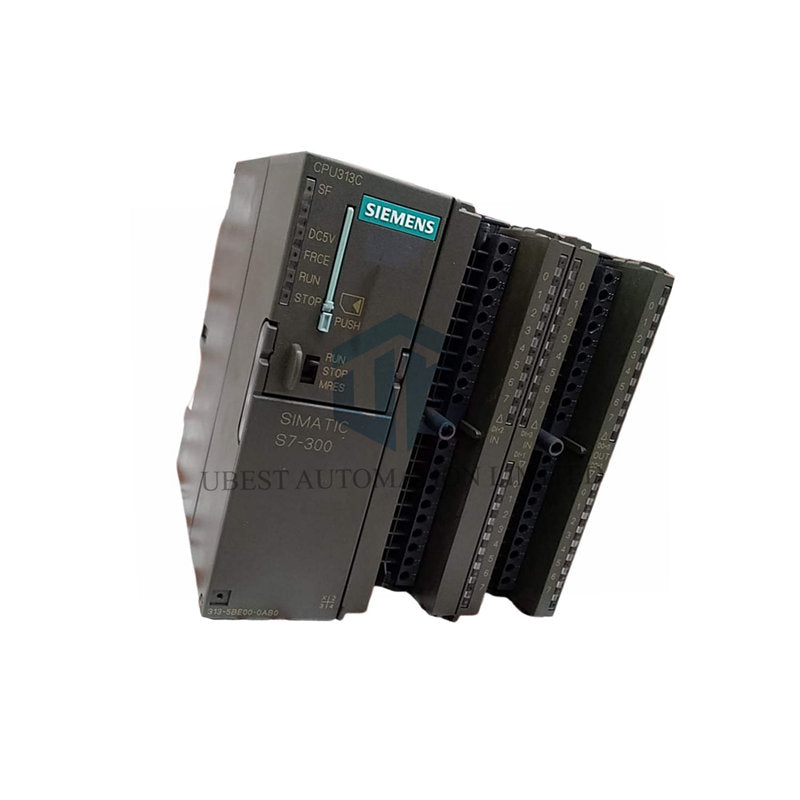

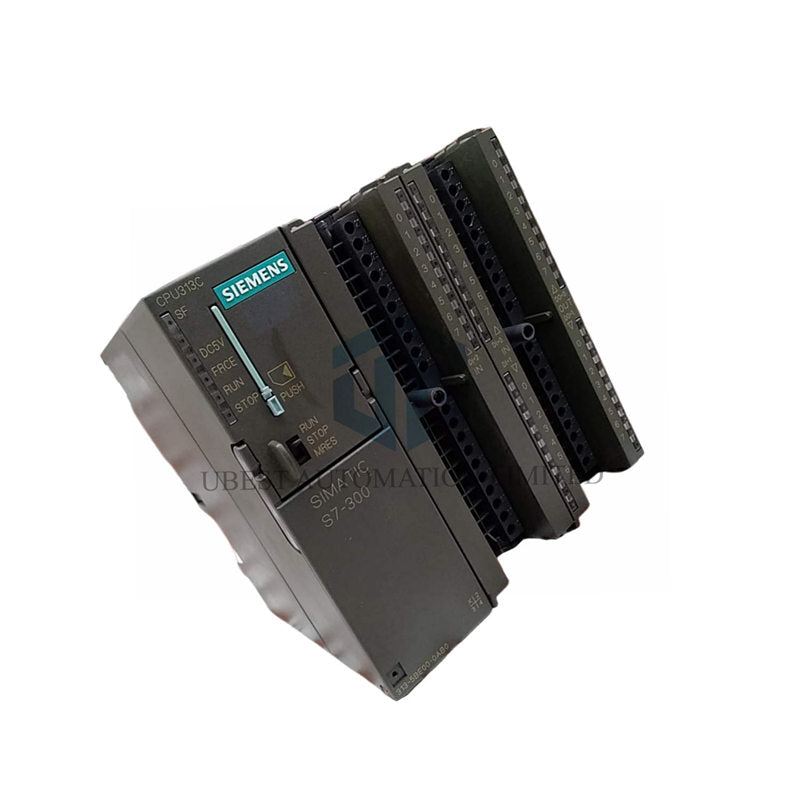

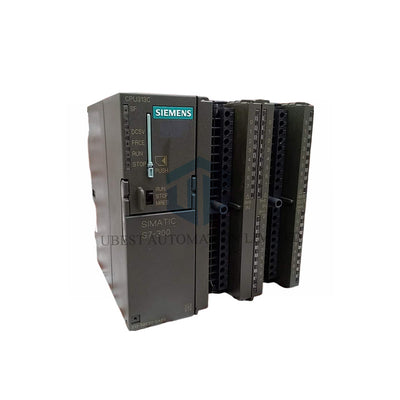

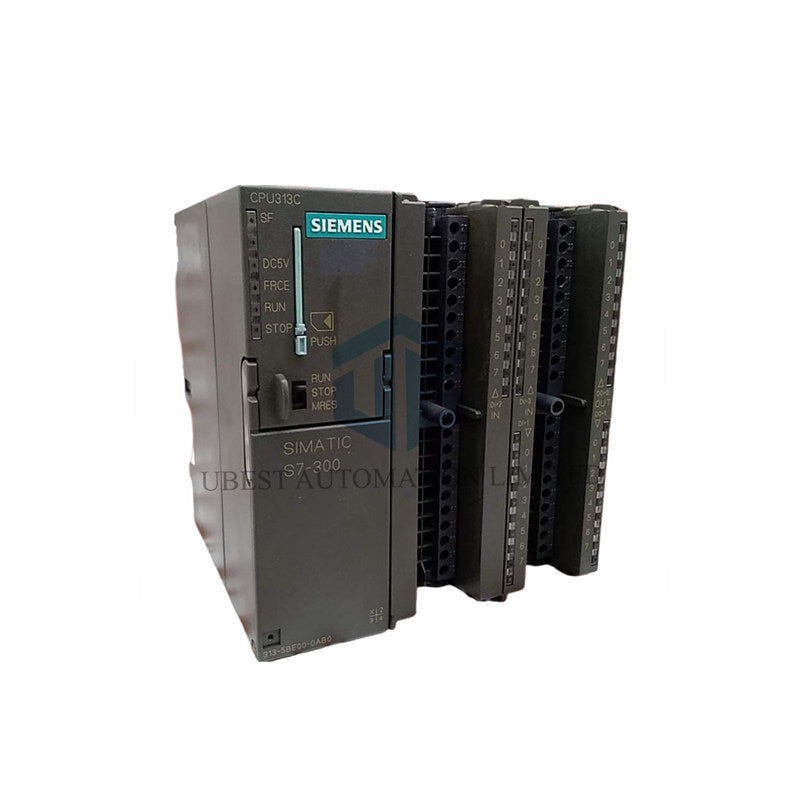

All-in-One Kompakte CPU mit Integrierten Ein-/Ausgängen und Hochgeschwindigkeitszählern

Die Siemens 6ES7313-5BE00-0AB0 CPU 313C ist eine leistungsstarke, platzsparende Automatisierungslösung. Sie vereint eine voll ausgestattete CPU, digitale/analoge Ein-/Ausgänge und Hochgeschwindigkeitszähler in einer kompakten Einheit. Perfekt für eigenständige Maschinen mit anspruchsvollen Anforderungen wie Zählen, Messen und PID-Regelung – alles ohne zusätzliche Erweiterungsmodule.

Vollständige Technische Spezifikationen

Hersteller: Siemens

Produktlinie: SIMATIC S7-300

Produkttyp: Kompakte CPU 313C

Vollständige Bestellnummer: 6ES7313-5BE00-0AB0

Versorgungsspannung: 24V DC (20,4V - 28,8V)

Integrierter Arbeitsspeicher: 32 KB

Programmspeicher: Micro Memory Card (MMC) erforderlich, bis zu 4 MB

Integrierte Digitale Eingänge: 24, 24V DC, konfigurierbarer Filter (0,1 ms bis 15 ms)

Integrierte Digitale Ausgänge: 16, je 0,5A, kurzschlussgeschützt

Integrierte Analoge Eingänge: 4 Kanäle (Spannung/Strom) + 1 Kanal (Pt100/Widerstand)

Integrierte Analoge Ausgänge: 2 Kanäle (Spannung/Strom)

Analoge Auflösung: 12 Bit

Integrierte Hochgeschwindigkeitszähler: 3 Zähler, bis zu 30 kHz

Impulsausgänge: 3 Ausgänge, bis zu 2,5 kHz

Kommunikationsschnittstelle: MPI (bis zu 187,5 kbit/s, 8 Verbindungen)

Erweiterungsmöglichkeiten: Anschluss von bis zu 3 Erweiterungsmodulen (SM) möglich

Echtzeituhr: Ja

Programmiersoftware: STEP 7 V5.1 SP2 oder höher

Abmessungen (B x H x T): 120 mm x 125 mm x 130 mm

Gewicht: Ca. 660 g

Montage- & Verdrahtungsanleitung

Montieren Sie die CPU 313C auf einer Standard-DIN-Schiene. Schließen Sie die 24V DC Stromversorgung an die dafür vorgesehenen Klemmen an. Die integrierten Ein-/Ausgangspunkte sind über den angeschlossenen Frontstecker zugänglich. Für Hochgeschwindigkeitszählungen verwenden Sie die dafür vorgesehenen digitalen Eingänge (mit 16 µs Filter). Schließen Sie Ihre analogen Sensoren und Aktoren direkt an die Schraubklemmen an. Eine Micro Memory Card (MMC) ist für den Betrieb zwingend erforderlich, um Ihr Programm zu speichern.

Garantie & Versand

Wir stehen hinter unseren Produkten mit einer soliden 12-monatigen Garantie. Ihre Bestellung wird schnell und sicher über FedEx, UPS oder DHL versandt.

Experten-FAQs

F: Kann ich diese CPU mit zusätzlichen Ein-/Ausgangsmodulen erweitern?

A: Ja, trotz der integrierten Ein-/Ausgänge können Sie bis zu 3 zusätzliche Signalmodule (SM) für digitale oder analoge Ein-/Ausgänge rechts neben der CPU auf der DIN-Schiene hinzufügen.

F: Was ist der Vorteil der integrierten Hochgeschwindigkeitszähler?

A> Sie arbeiten unabhängig vom Scanzyklus der CPU und ermöglichen so präzises Zählen schneller Impulse von Encodern oder Sensoren für Aufgaben wie Längenmessung oder Drehzahlüberwachung, ohne Zählverluste.

F: Wie programmiere ich die PID-Regelfunktion?

A> Sie verwenden die standardmäßigen PID-Regelblöcke (z. B. FB41 „CONT_C“), die in der STEP 7-Bibliothek enthalten sind. Diese Blöcke nutzen die integrierte Rechenleistung der CPU zur Ausführung des Regelalgorithmus.

F: Ist der Pt100-Eingang galvanisch getrennt?

A> Die analogen Ein-/Ausgänge (einschließlich des Pt100-Eingangs) sind potenzialgetrennt vom Backplane-Bus der CPU, jedoch teilen sich die analogen Kanäle eine gemeinsame Referenz (MANA).

F: Kann sie als PROFIBUS-DP Master oder Slave fungieren?

A> Nein, dieses Modell verfügt nur über eine MPI-Schnittstelle. Für PROFIBUS-DP-Netzwerke benötigen Sie ein separates Kommunikationsmodul (CP) oder ein anderes CPU-Modell (z. B. 314C-2 DP).
