Spezialisiertes Temperatur- und Widerstands-Eingangsmodul mit Diagnosefunktionen

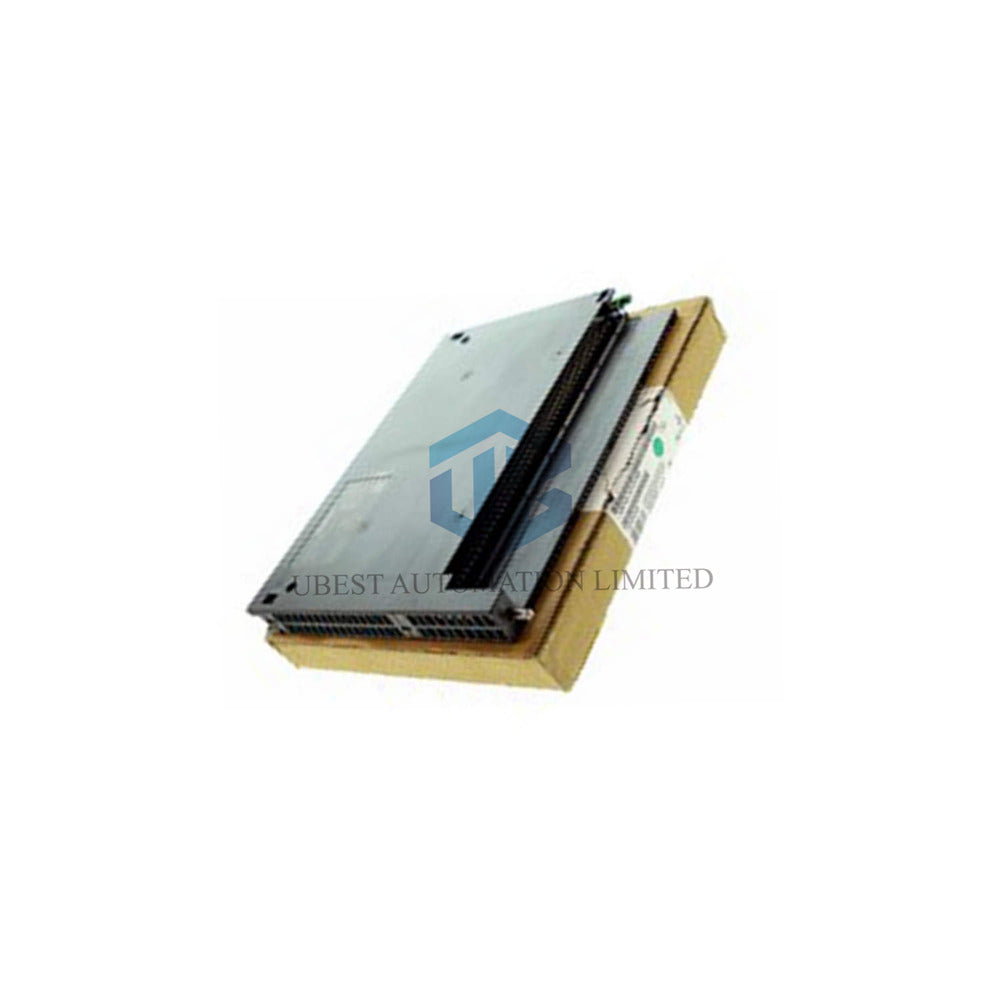

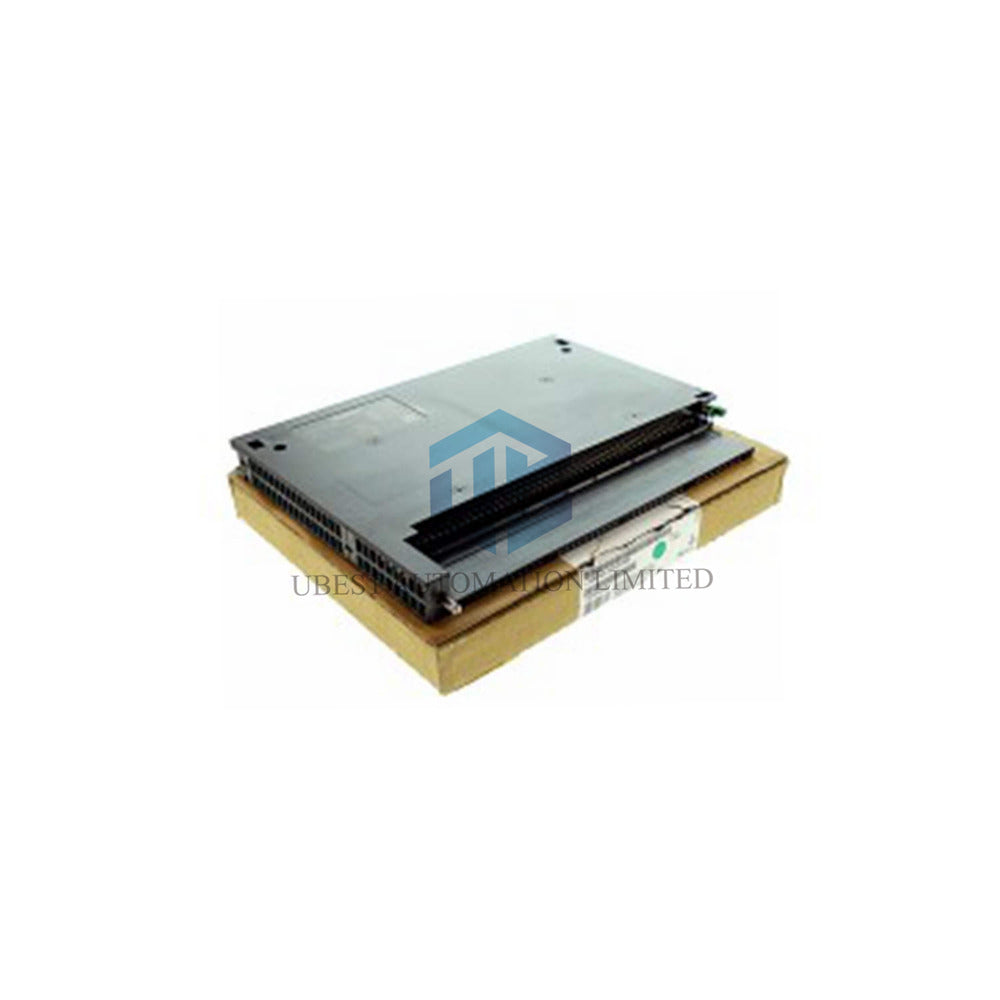

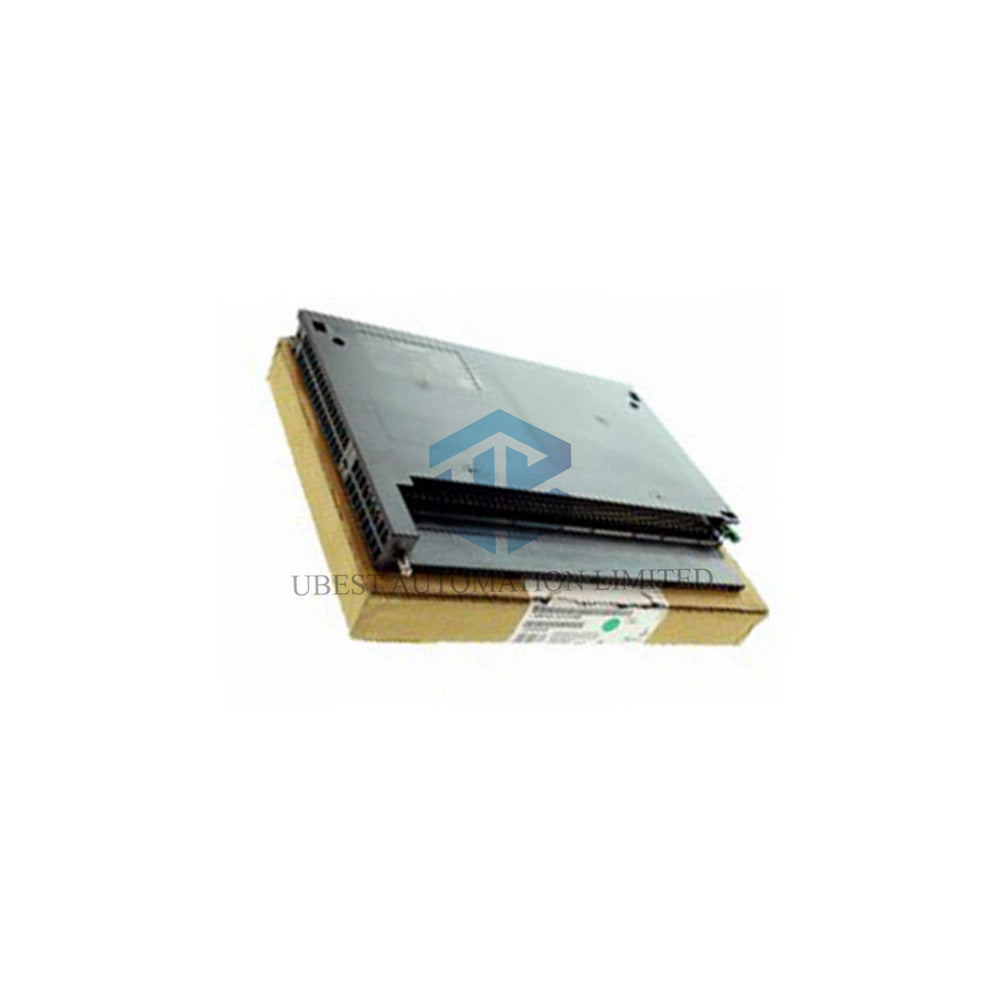

Schließen Sie Temperatursensoren direkt an Ihre S7-400-SPS an – mit diesem hochpräzisen analogen 8-Kanal-Eingangsmodul. Das Siemens 6ES7431-7KF10-0AB0 wurde für Widerstandsthermometer (z. B. PT100) und Widerstandsmessungen entwickelt. Es bietet eine Auflösung von 16 Bit, eine integrierte Linearisierung und erweiterte Diagnosealarme für eine zuverlässige Prozessüberwachung.

Die wichtigsten Vorteile für Ihre Anwendung

Direkter Sensoranschluss: Schließen Sie PT100-, PT1000-, NI100- und NI1000-Sensoren direkt an – ohne externen Messumformer.

Hohe Genauigkeit: Erzielt bei Raumtemperatur eine Genauigkeit von ±0,2 °C und ermöglicht so eine präzise Temperaturregelung.

Intelligente Diagnose: Erkennt Leitungsunterbrechungen, Sensorfehler und Grenzwertüberschreitungen und sendet sofortige Alarme an die SPS.

Integrierte Linearisierung: Wandelt den Sensorwiderstand mithilfe standardisierter Kennlinien automatisch in genaue Temperaturmesswerte um.

Vollständige technische Daten

Marke: Siemens

System: SIMATIC S7-400

Modulbezeichnung: Analogeingang SM 431

Vollständige Modellnummer: 6ES7431-7KF10-0AB0

Eingangskanäle: 8, elektrisch vom SPS-Bus getrennt.

Signalspezialisierung: Widerstandsthermometer (RTDs) und Widerstand.

Unterstützte Sensortypen: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000.

Messauflösung: 16 Bit (Messung mit hoher Detailgenauigkeit).

Typische Wandlungszeit: 20 ms pro Modul (mit 50-Hz-Unterdrückung).

Temperaturgenauigkeit: Basis: ±0,2 °C. Betrieb: ±1,0 °C.

Verdrahtungsoptionen: 3-Leiter- oder 4-Leiter-Anschluss für höchste Genauigkeit.

Rauschunterdrückung: Wählbar: 50 Hz, 60 Hz oder aus.

Diagnosefunktionen: Leitungsunterbrechung, Kurzschluss, Grenzwertalarm.

Max. Kabellänge: 200 Meter (geschirmt).

SPS-Busversorgung: 5 V DC, max. 650 mA.

Modulabmessungen: 25 mm x 290 mm x 210 mm.

Produktgewicht: Ca. 650 Gramm.

Anleitung zur Installation und Konfiguration

Montieren Sie das Modul in Ihrem S7-400-Rack. Verwenden Sie für eine optimale Genauigkeit bei RTDs stets einen 3-Leiter- oder 4-Leiter-Anschluss, um Fehler durch den Leitungswiderstand zu vermeiden. Verwenden Sie geschirmte Kabel und erden Sie den Schirm am Modul. In der SPS-Konfigurationssoftware (z. B. STEP 7) müssen Sie für jeden Kanal den korrekten Sensortyp (z. B. PT100 standard) auswählen und die gewünschten Diagnosefunktionen (z. B. Überwachung auf Leitungsunterbrechung) aktivieren.

Garantie- und Versandinformationen

Ihr Kauf ist durch eine umfassende 12-monatige Garantie geschützt. Wir versenden weltweit mit zuverlässigen Versanddienstleistern: FedEx, UPS und DHL.

Häufig gestellte Fragen von Experten

F: Kann dieses Modul Spannungs- oder Stromsignale wie 4-20 mA messen?

A: Nein, dies ist ein spezialisiertes Modul. Es misst ausschließlich Widerstände und widerstandsbasierte Temperatursensoren (RTDs). Für 4-20 mA benötigen Sie ein Standard-Analogeingangsmodul.

F: Welchen Vorteil bietet ein 4-Leiter-Anschluss gegenüber einem 3-Leiter-Anschluss?

A: Ein 4-Leiter-Anschluss bietet die höchste Genauigkeit, da er den Widerstand der Leitungen zum Sensor vollständig kompensiert. Verwenden Sie ihn für kritische Messungen.

F: Wie funktioniert die Diagnose einer Leitungsunterbrechung?

A: Das Modul sendet einen kleinen Konstantstrom durch den Sensor. Wenn der Stromkreis unterbrochen ist (Leitungsunterbrechung), wird der gemessene Widerstand unendlich hoch und löst einen konfigurierbaren Diagnosealarm aus.

F: Was bedeutet „Linearisierung“ in diesem Zusammenhang?

A: Der Widerstand eines RTD verändert sich nichtlinear mit der Temperatur. Die Firmware des Moduls enthält mathematische Kennlinien, die den gemessenen Widerstand automatisch in einen genauen, linearen Temperaturwert für Ihr SPS-Programm umwandeln.

F: Ist eine externe Stromversorgung für die Sensoren erforderlich?

A: Nein. Das Modul selbst stellt die erforderliche präzise Konstantstromquelle zur Speisung der RTD-Sensoren bereit. Für den Messkreis ist keine externe Stromversorgung erforderlich.
