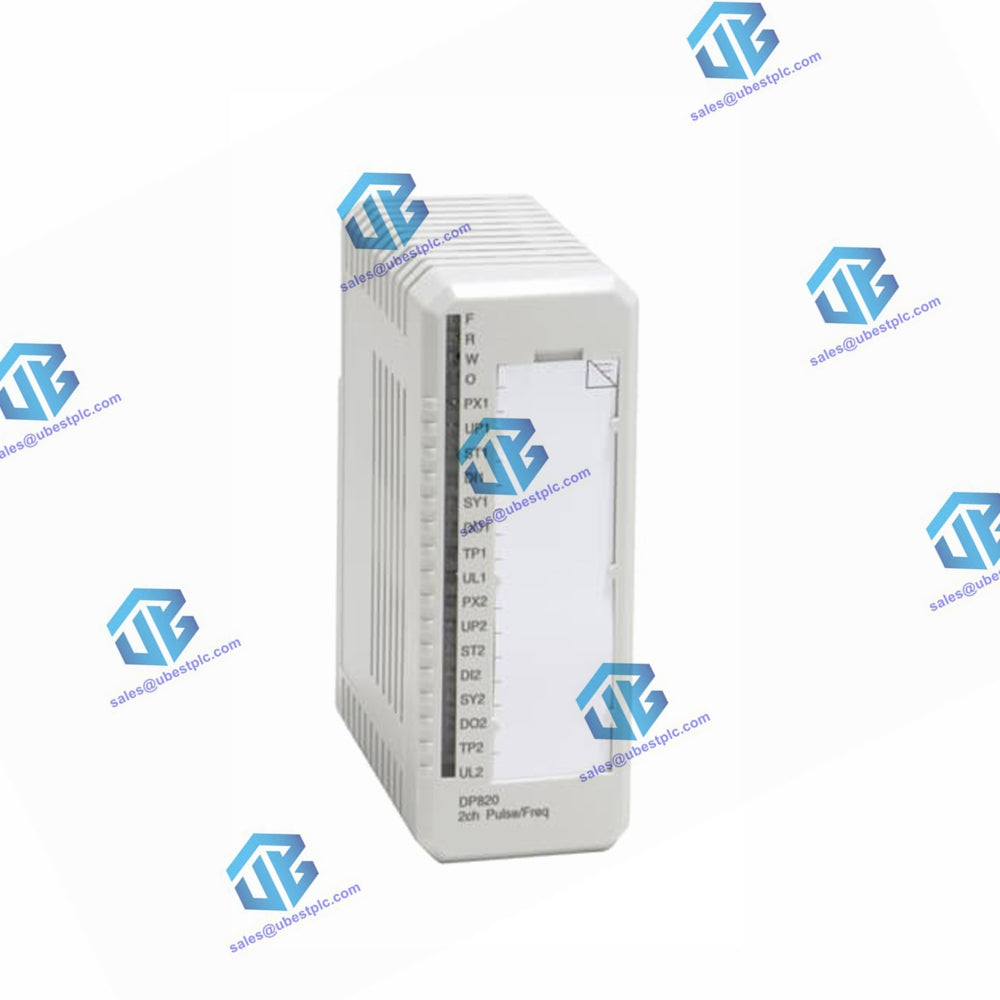

DP820 Inkrementelles Impulszählermodul

Eigenschaften

• Anzahl der Kanäle: Zwei Kanäle.
• Signalpegel des Wandlers: RS422, 5 V, 12 V, 24 V und 13 mA Schnittstellen.
• Gleichzeitige Messung: Impulszählung und Frequenzmessung.
• Impulszählung: Bidirektionaler 29-Bit-Zähler für Längen-/Positionsmessung.
• Frequenzmessung: Bereich von 0,25 Hz bis 1,5 MHz.

Beschreibung

Das DP820 ist ein zweikanaliges Impulszählermodul, das für inkrementelle Impulsgeber mit einem Frequenzbereich von bis zu 1,5 MHz ausgelegt ist. Jeder Kanal verfügt über Zähler und Register für Positions-/Längen- und Geschwindigkeits-/Frequenzmessung. Es bietet symmetrische Eingänge zum Anschluss von Impulsgebern sowie digitale Ein- und Ausgangsmöglichkeiten.

Signal-Kompatibilität

Impulsgeber mit RS422-, +5 V-, +12 V-, +24 V- und 13 mA-Schnittstellen können an das DP820-Modul angeschlossen werden.

Technische Daten

• Versorgungsspannung: 24 V Gleichspannung (12 bis 32 V Gleichspannung)
• Maximale nicht zerstörerische Spannung an den Eingängen: 30 V Gleichspannung
• Maximale Kabellänge im Feld: 200 m
• Kabeltyp: Geschirmtes, verdrilltes Paar mit einem Wellenwiderstand von 100 Ohm.
• Eingangsfilter: Konfigurierbar für verschiedene Impulscodierungen und Impulsbreiten.

Eingangsimpedanz und Spannungsbereich

• Impedanz: 100 Ω Wellenwiderstand für A-, B- und ST-Eingänge.
• Spannungsbereich:
  • Eingang A, B, ST:
    • RS422/+5 V /13 mA Bereich: 2,5 V bis 30 V
    • 12 V Bereich: -30 V bis 1,0 V (externer Widerstand)
    • 24 V Bereich: -30 V bis 5,0 V
  • Eingang DI: 15 V bis 30 V

Digitaler Ausgang

• Maximaler Laststrom: 0,5 A
• Maximaler Kurzschlussstrom: 2,4 A
• Maximaler Leckstrom: 10 μA
• Maximale Ausgangsimpedanz: 0,4 Ω

Messgenauigkeit

• Maximaler Fehler bei der Frequenzmessung: Relativer und absoluter Fehler inklusive Temperaturdrift.
• Auflösung: Abhängig von der Messzeit, höhere Auflösungen werden mit längeren Messzeiten erreicht.

Stromverbrauch und Verlustleistung

• Stromaufnahme: 120 mA bei 5 V (Modulebus)
• Leistungsaufnahme: 2,5 W

Weitere Spezifikationen

• OSP-Timer: 256, 512, 1024 ms
• Prozessspannungsüberwachung: 2 Kanäle (1 pro Gruppe)
• Isolierung: Einzelne isolierte Kanäle
• MTU-Kompatibilität: TU810, TU812, TU814, TU830 oder TU833
• Bemessung der Isolationsspannung: 50 V
• Dielektrische Prüfspannung: 500 V Wechselspannung

Abmessungen

• Breite: 45 mm (1,77”)
• Tiefe: 102 mm (4,01”), 111 mm (4,37”) inklusive Stecker
• Höhe: 119 mm (4,7”)
• Gewicht: 0,15 kg (0,33 lbs.)
