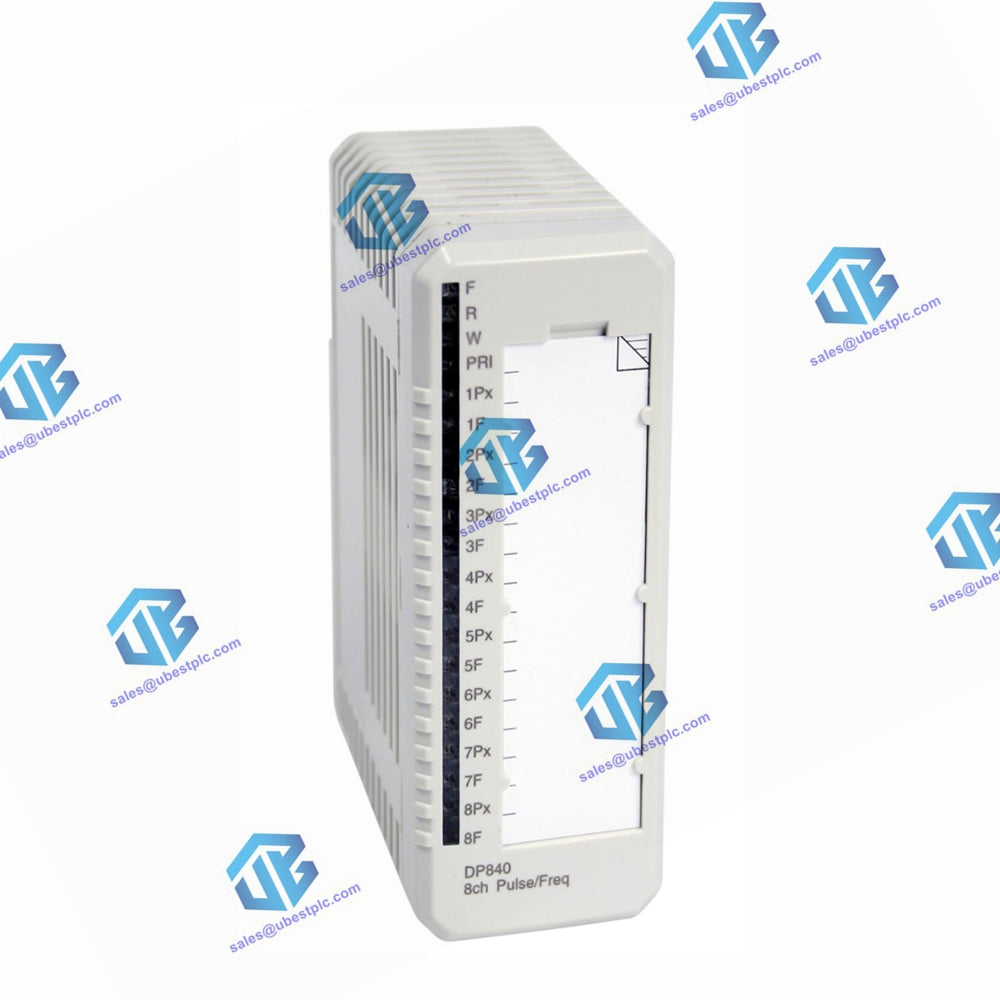

DP840 Inkrementelles Impulszählermodul

Eigenschaften

• Anzahl der Kanäle: 8
• Anwendungskompatibilität: Einzel- oder redundante Anwendungen
• Signalpegel des Wandlers: NAMUR-, 12 V- und 24 V-Schnittstellen
• Messmodi: Jeder Kanal konfigurierbar für Impulszählung oder Frequenzmessung
• Erweiterte Diagnostik: On-Board-Diagnose für erweiterte Funktionalität

Beschreibung

Das DP840 ist ein inkrementelles Impulszählermodul mit 8 Kanälen, geeignet für Einzel- und redundante Anwendungen. Es unterstützt NAMUR-, 12 V- und 24 V-Wandler-Signalpegel und bietet vielseitige Kompatibilität. Jeder Kanal kann entweder für Impulszählung oder Frequenzmessung konfiguriert werden, mit fortschrittlicher On-Board-Diagnostik für erhöhte Zuverlässigkeit.

Technische Daten

• Versorgungsspannung: 24 V Gleichstrom (19,2 bis 30 V Gleichstrom)
• Maximale nicht zerstörerische Spannung an den Eingängen: 30 V Gleichstrom
• Maximale Feldkabel-Länge: 200 m
• Kabeltyp: verdrilltes Paar

Frequenz und Impulsbreite

• Frequenzbereich:
  • 10 μs Eingangssfilter: 0,5 Hz - 20 kHz
  • 100 μs Eingangssfilter: 0,5 Hz - 5 kHz
  • 800 μs Eingangssfilter: 0,5 Hz - 625 Hz
  • 6400 μs Eingangssfilter: 0,5 Hz - 78 Hz
• Minimale Impulsbreite: Variiert je nach Eingangsfilterzeit

Eingangsschwellen

• NAMUR:
  • Offener Draht: 0 mA ≤ IIN < 0,1 mA
  • Kontakt offen: 0,1 mA < IIN < 1,6 mA
  • Kontakt geschlossen: 1,6 mA < IIN < 6,0 mA
• 12 V / 24 V:
  • Mit externem Widerstand zur Kabelüberwachung
    • Kontakt offen: 0 V ≤ VIN < 5,0 V (12 V)
    • Kontakt geschlossen: VIN > 5,0 V (12 V)
    • Kontakt offen: 0 ≤ VIN < 8,3 V (24 V)
    • Kontakt geschlossen: VIN > 8,3 V (24 V)

Sensorversorgung und Stromaufnahme

• Sensorversorgungsspannung:
  • NAMUR: 8,2 V ±10%
  • 12 V Bereich: 12 V ±10%
  • 24 V Bereich: VL+ - (3,0 ±1,0) V
• Sensorversorgungsstrom: 38 mA ±10%

Messgenauigkeit und Stromaufnahme

• Maximaler Messfehler: Relativer Fehler und Oszillatorfehler enthalten.
• Minimales Abtastintervall: Abhängig von der maximal erwarteten Eingangsfrequenz.
• Stromaufnahme:
  • 5 V (Modulebus): 115 mA
  • 24 V (Prozessversorgung): Variiert je nach Sensorstrom und Anwendung.

Weitere Spezifikationen

• Leistungsaufnahme: 4 W
• Prozessspannungsüberwachung: 1 Kanal
• MTU-Kompatibilität:
  • Einzelanwendungen: TU810, TU812, TU814, TU818, TU830, TU833
  • Redundante Anwendungen: TU842/TU843, TU844/TU845 oder TU852/TU854

Abmessungen

• Breite: 45 mm (1,77”)
• Tiefe: 102 mm (4,01”), 111 mm (4,37”) inklusive Stecker
• Höhe: 119 mm (4,7”)
• Gewicht: 0,15 kg (0,33 lbs)
