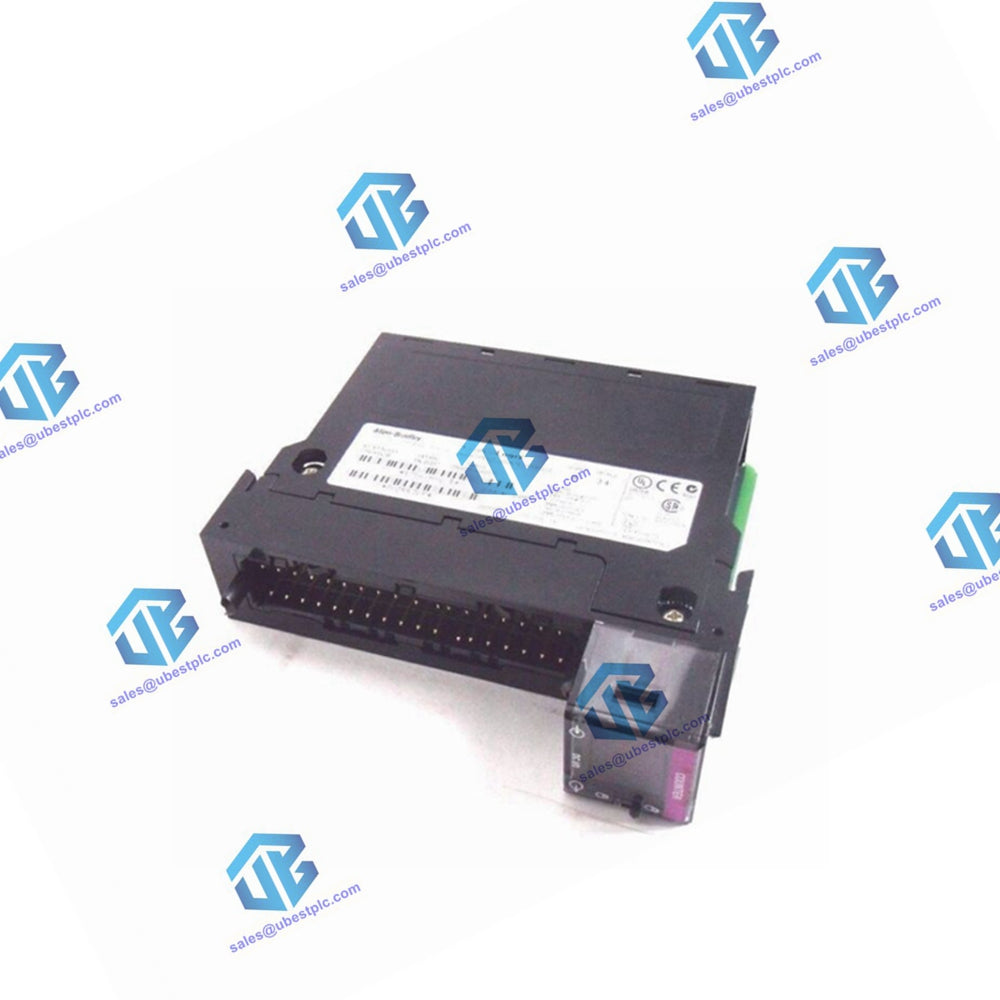

1756-HSC ControlLogix Hochgeschwindigkeits-Zählermodul

Beschreibung

Das 1756-HSC ist ein Hochgeschwindigkeitszählermodul für ControlLogix-Systeme, das präzise Zähl- und Frequenzmessfunktionen bietet. Dieses Modul unterstützt zwei Kanäle und vier Hochgeschwindigkeitsausgänge und eignet sich daher ideal für Anwendungen, die eine schnelle Impulszählung und Ausgangsumschaltung erfordern.

Merkmale

• Kanaltyp : Hochgeschwindigkeitszähler
• Funktion : Zähler/Encoder
• Maximale Frequenz : 1 MHz
• Anzahl der Zähler: 2
• Eingänge pro Zähler: 3 (A, B, Z für Gate/Reset)
• Digitale Ausgänge: 4 Hochgeschwindigkeitsausgänge

Spezifikationen

• Betriebstemperatur :
  • Maximal: 60 °C (140 °F)
  • Minimum: 0 °C (32 °F)
• Lagertemperatur :
  • Maximal: 85 °C (185 °F)
  • Minimum: -40 °C (-40 °F)
• Relative Luftfeuchtigkeit: Bis zu 95 % nicht kondensierend
• Vibrations-Resistenz :
  • Beschleunigung: 2 m/s²
  • Frequenz: Bis zu 500 Hz

Elektrische Nennwerte

• Betriebsspannungsbereich :
  • Eingänge: 4,5…5,5 V DC (5-V-Betrieb), 10…26,4 V DC (12/24-V-Betrieb)
  • Ausgänge: 4,5…5,5 V DC (5-V-Betrieb), 10…26,4 V DC (12/24-V-Betrieb)
• Stromaufnahme :
  • Rückwandplatine bei 5,1 V: 300 mA
  • Rückwandplatine bei 24 V: 3 mA
• Energieverschwendung :
  • Gesamt: 3,5 W bei 60 °C (140 °F)
  • Thermisch: 12 BTU/h
• Isolationsspannung :
  • 250 V (kontinuierlich), Basisisolationstyp, Eingangsgruppe zur Rückwandplatine
  • 125 V (kontinuierlich), Basisisolationstyp, Eingangsgruppe zu Eingangsgruppe

Physikalische und ökologische

• Abnehmbarer Klemmenblock (RTB): 1756-TBCH, 1756-TBS6H
• Schraubendrehmoment: 0,5 Nm (4,4 lbm)
• Drahtgröße: 0,25 bis 2,5 mm² (22 bis 14 AWG), massiver oder verseilter abgeschirmter Kupferdraht, ausgelegt für 75 °C (167 °F) oder höher, max. 1,2 mm (3/64 Zoll) Isolierung
• Verdrahtungskategorie :
  • 2 Signalanschlüsse
  • 1 an den Stromanschlüssen
• Gehäusetyp: Keiner (offener Stil)
• Temperaturcode :
  • Nordamerika: T4
  • IEC: T4
  • ATEX: T4

Compliance und Zertifizierungen

• Einhaltung von Standards :
  • IEC 60068-2-1 (Testanzeige, Kaltbetrieb)
  • IEC 60068-2-2 (Test Bd, Betrieb mit trockener Wärme)
  • IEC 60068-2-14 (Test Nr., thermischer Betriebsschock)
• Zertifizierungen :
  • CE
  • KC (KCC)
  • RCM
  • ODVA – EtherNet/IP

Dieses Hochgeschwindigkeits-Zählermodul wurde für zuverlässige Leistung in industriellen Automatisierungssystemen entwickelt und bietet präzise Zählung und schnelle Ausgangsschaltfunktionen.
