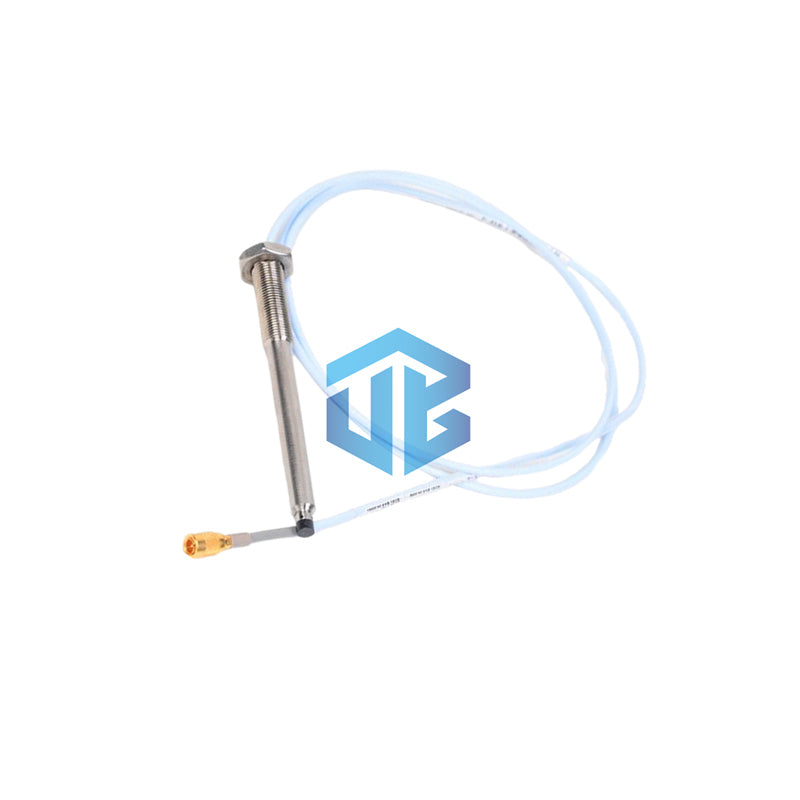

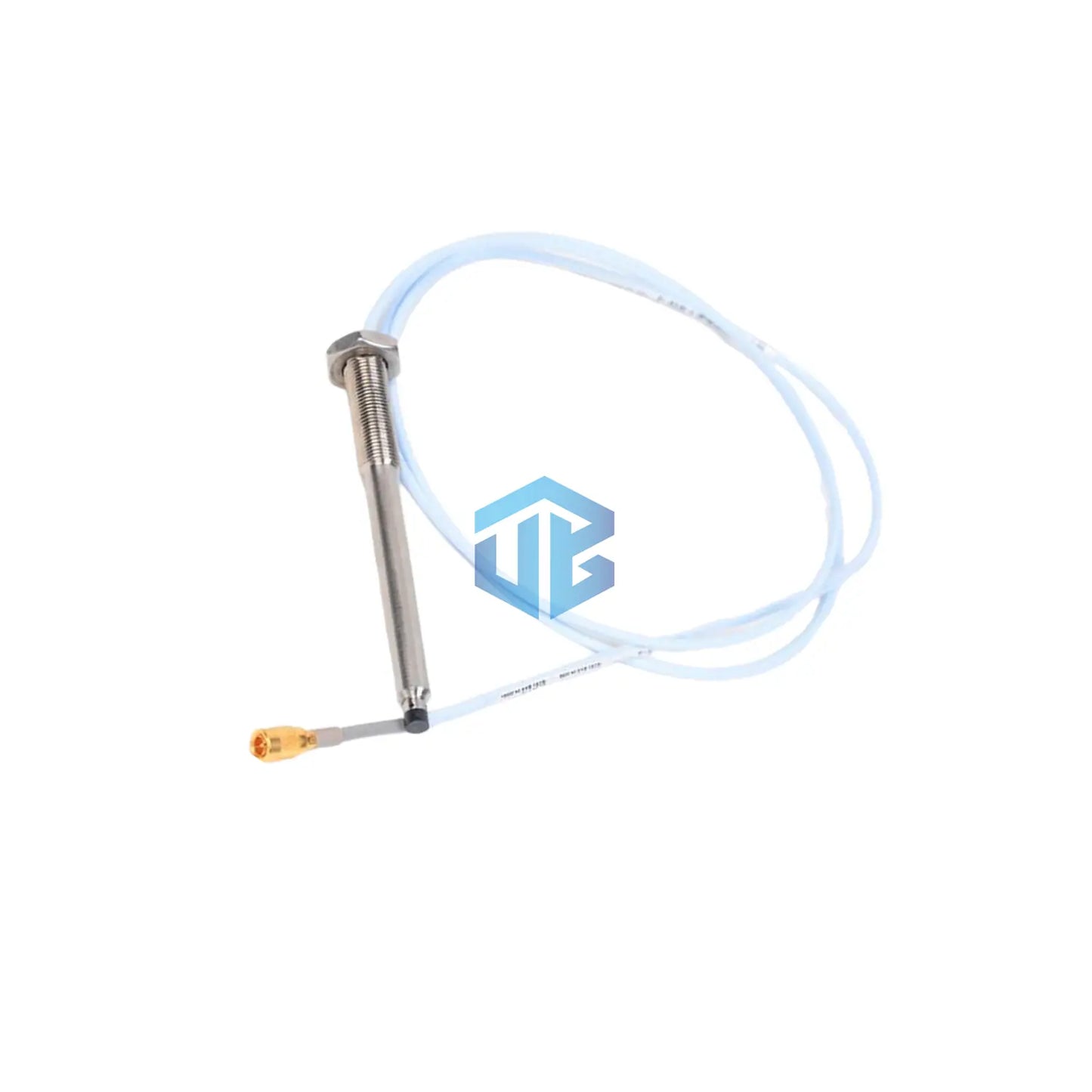

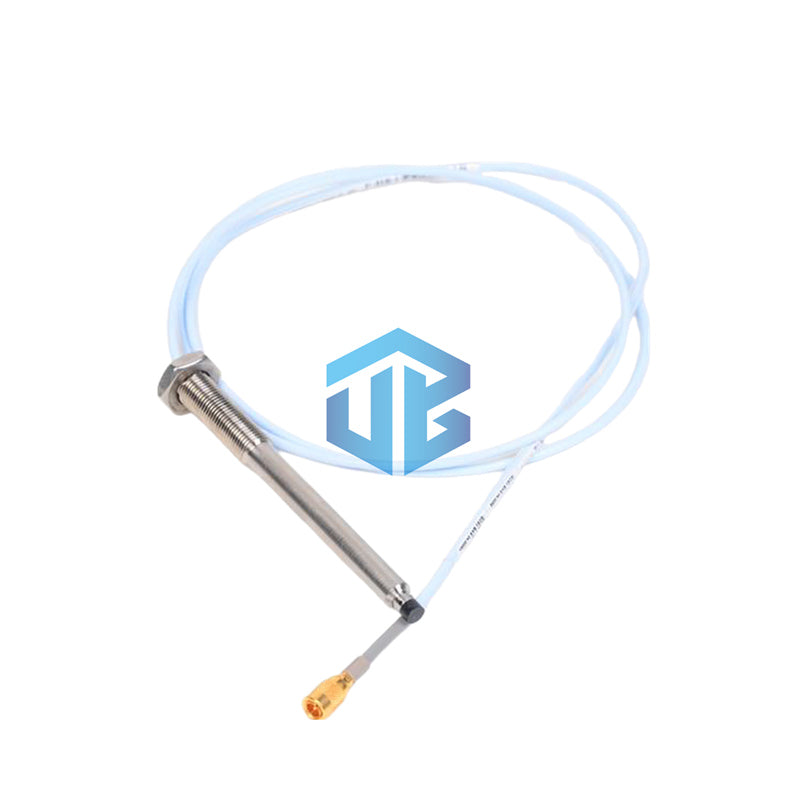

Bently Nevada 3300 NSv Näherungssonde: Präzise Überwachung mit verlängerter Gehäuselänge

Vollständige Aufschlüsselung der Teilenummer

• Marke & Serie: Bently Nevada 3300 NSv
• Vollständige Produktnummer: 330905-02-10-05-02-00
  • Basismodell: 330905 (NSv Sonde, M10x1 Gewinde, ohne Schutzmantel)
  • Gewindefreie Länge: 02 (20 mm)
  • Gesamtlänge des Gehäuses: 10 (100 mm)
  • Gesamtkabellänge: 05 (0,5 Meter / 20 Zoll)
  • Anschlusstyp: 02 (Miniatur Koaxial ClickLoc)
  • Zulassung: 00 (Standard, keine Zulassungen erforderlich)

Kerntechnische Spezifikationen

• Linearer Messbereich: Bietet ein volles lineares Betriebsfenster von 1,5 mm (60 mils).
• Empfohlene Spalteinstellung: Stellen Sie den Sonde-Spalt auf 1,0 mm (40 mils) für optimale Genauigkeit ein.
• Inkrementeller Skalierungsfaktor: Liefert 7,87 V/mm (200 mV/mil) mit ±12,5 % Austauschbarkeitstoleranz.
• Linearitätsleistung: Hält Abweichungen unter ±0,06 mm (±2,3 mils) von der besten Geraden.
• Frequenzgang: Unterstützt 0 bis 10 kHz Bandbreite mit -3 dB Abfall bei Verwendung von 305 m Feldverkabelung.
• DC-Widerstand der Sonde: Misst 4,0 Ω ± 0,5 bei der 0,5-Meter-Kabelkonfiguration.
• Zielgrößenanforderung: Mindestdurchmesser 8,9 mm; empfohlen 13 mm für stabile Skalierungsfaktoren.

Überlegene chemische Beständigkeit & Austauschbarkeit

• Die 3300 NSv Sonde verwendet fortschrittliche Materialien für verbesserte chemische Beständigkeit gegenüber RAM-Sonden.
• Dies macht den Bently Nevada 330905-02-10-05-02-00 ideal für Nassgas- und Prozesskompressoranwendungen.
• Die Seitenansicht übertrifft die Leistungsfähigkeit der 3000er-Serie 190-Sonde bei identischen Spalt-Einstellungen.
• Voll kompatibel mit bestehenden 3300 RAM Verlängerungskabeln und Proximitor-Sensoren.
• Durchsuchen Sie unsere vollständige Kollektion von NSv Näherungssensoren für verschiedene metrische Gewindekonfigurationen.

Mechanische Installationsparameter

• Montagegewinde: Präzises metrisches M10x1 Gewinde für internationale Standardisierung.
• Gewindeeinbindetiefe: Maximale Einbindetiefe von 15 mm im Montagebohrloch.
• Gehäuse-Drehmoment der Sonde: Nur handfest anziehen; maximal 0,56 N•m (5 in•lb).
• Steckerverdrehmoment: Empfohlen 11,3 N•m (100 in•lb) für Zuverlässigkeit des ClickLoc-Steckers.
• Minimaler Biegeradius: Halten Sie einen Biegeradius von 25,4 mm (1,0 Zoll) ein, um die Kabelintegrität zu schützen.
• Länge der nicht gewindeförmigen Spitze: 20 mm Verlängerung bietet Flexibilität bei der Montage in Vertiefungen.

Umweltbewertungen

• Betriebstemperatur: Funktioniert zuverlässig von -52°C bis +177°C (-62°F bis +351°F).
• Lagerungstemperatur: Gleicher großer Bereich für flexible Lagerverwaltung.
• Druckdichtung: Viton-O-Ring-Design dichtet den Differenzdruck zwischen Spitze und Gehäuse ab.
• Behördliche Zulassungen: Diese -00-Konfiguration enthält keine zusätzlichen behördlichen Zertifizierungen.

Feldverdrahtungs- & Verlängerungskabel-Spezifikationen

• Kompatibilität der Drahtstärke: Akzeptiert Feldverdrahtungen von 0,2 bis 1,5 mm² (16 bis 24 AWG).
• Empfohlenes Kabel: Verwenden Sie ein dreipoliges, geschirmtes Triad-Kabel für optimale Störsicherheit.
• Maximale Entfernung: Bis zu 305 Meter (1000 Fuß) zwischen Sensor und Überwachungssystem.
• Widerstand des Verlängerungskabels: Innenleiter 0,220 Ω/m; Abschirmung 0,066 Ω/m.
• Kabellänge Kapazität: Typisch 69,9 pF/m (21,3 pF/ft) für Signalqualität.

Häufig gestellte Fragen

• Wie lang ist der nicht gewindeförmige Abschnitt bei dieser NSv-Sonde?
  Die 330905-02-10-05-02-00 verfügt über eine 20 mm lange, nicht gewindeförmige Spitze für spezielle Montageanwendungen.
• Funktioniert diese Sonde mit bestehenden 3300 RAM-Systemen?
  Ja, die NSv-Sonde ist mechanisch und elektrisch mit allen 3300 RAM-Komponenten austauschbar.
• Welchen Gewindegröße verwendet diese Konfiguration?
  Sie verwendet ein metrisches M10x1-Gewinde mit maximalem Eingriff von 15 mm.
• Enthält dieses Modell behördliche Zulassungen?
  Nein, die Endung -00 zeigt an, dass diese Sonde ohne zusätzliche behördliche Zertifizierungen geliefert wird.
• Welchen Ziel-Durchmesser empfehlen Sie?
  Wir empfehlen ein Ziel mit 13 mm Durchmesser für eine gleichbleibende Skalierungsfaktor-Leistung.
