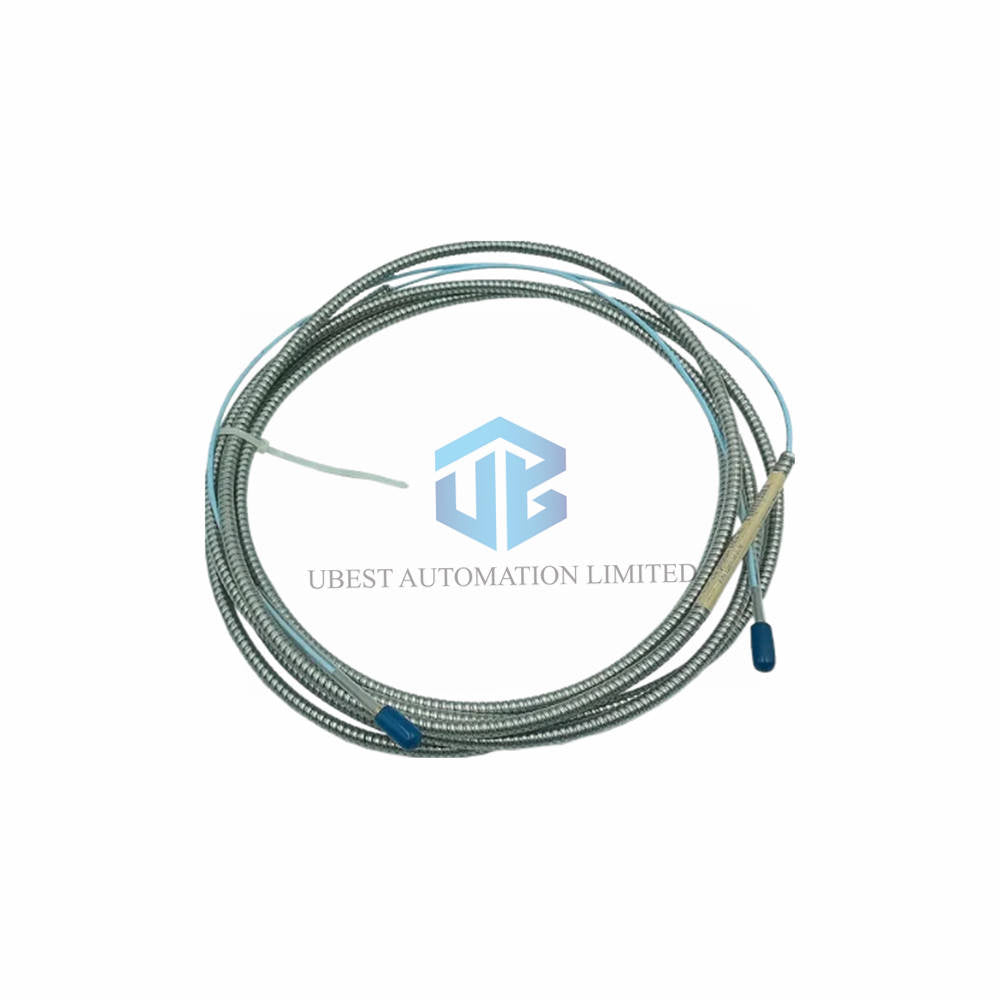

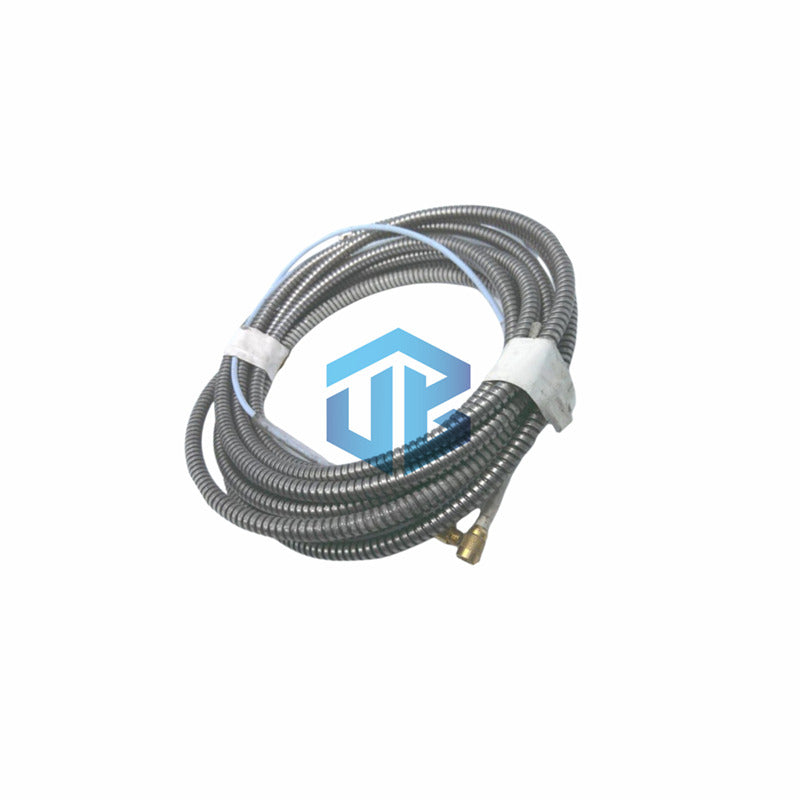

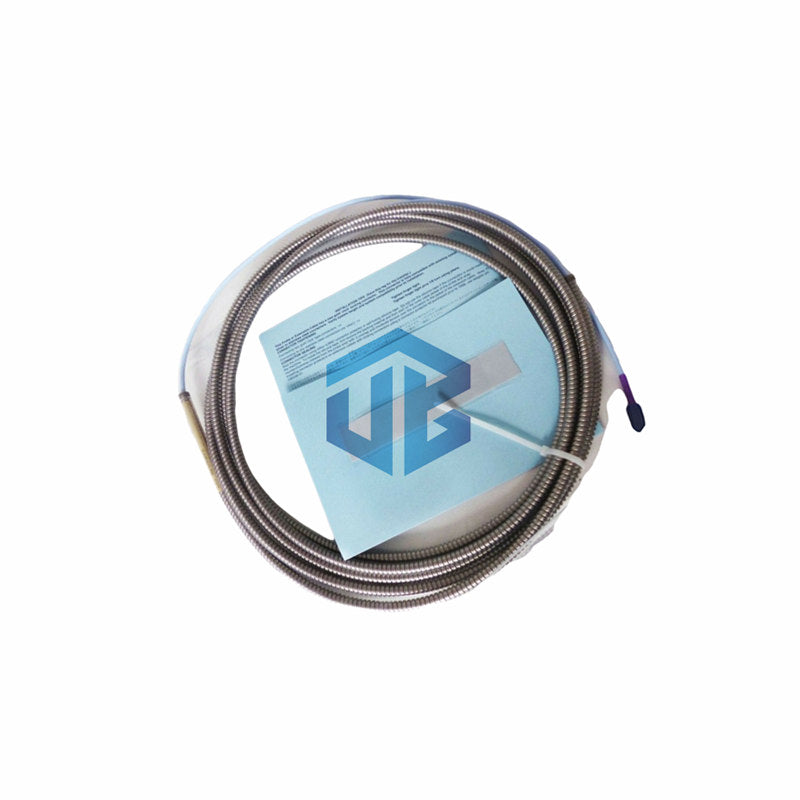

Bently Nevada 330930-065-04-00 3300 NSv Verlängerungskabel

Ingenieure entwickeln das Hochleistungsextensionskabel Bently Nevada 330930-065-04-00 für anspruchsvolle industrielle Schwingungsüberwachungssysteme. Diese genuine Komponente der 3300-NSv-Serie verbindet Wirbelstrom-Näherungssonden direkt mit entfernt installierten Überwachungsmodulen, ohne Signalverluste. Techniker installieren dieses robuste Kabel in beengten Maschinenräumen, in denen herkömmliche Sensoren nur schwer Platz finden. Es ermöglicht präzise Messungen der Wellenauslenkung in rauen Umgebungen der Stromerzeugung und petrochemischen Verarbeitung.

Technische Zusammenfassung von Pyramid

• Hauptzweck: Verbindet 3300-NSv-Wirbelstrom-Näherungssonden zuverlässig über große Entfernungen in der Anlage mit zentralen Überwachungseinheiten.
• Mechanischer Schutz: Verfügt über eine flexible AISI-302-Edelstahlarmierung mit einem robusten Außenmantel aus Fluorethylenpropylen.
• Signalstabilität: Bietet eine optimierte 75-Ohm-Koaxialkonstruktion, die elektromagnetische Interferenzen und die Dämpfung von Feldsignalen vollständig eliminiert.
• Umweltklassifizierung: Beständig gegen extreme thermische Belastungen von minus 52 Grad Celsius bis plus 177 Grad Celsius im Dauerbetrieb.

Detaillierte technische Spezifikationen

• Marke: Bently Nevada (ein Unternehmen von Baker Hughes)
• Modellnummer: 330930-065-04-00
• Produktserie: 3300 NSv Near Surface View Proximitor System
• Ursprungsland: Vereinigte Staaten von Amerika (U.S.A.)
• Kabellänge: 6,5 Meter (21,3 Fuß)
• Leiterimpedanz: Koaxialkabelausführung mit 75 Ohm
• Gleichstromwiderstand (Innenleiter): 0,220 Ω/m (0,067 Ω/ft)
• Gleichstromwiderstand (Außenschirm): 0,066 Ω/m (0,020 Ω/ft)
• Kabelkapazität: Typisch 69,9 pF/m (21,3 pF/ft)
• Linearer Messbereich: 1,5 mm (60 mil), beginnend 0,25 mm (10 mil) vom Ziel entfernt
• Spannungsausgangsbereich: -1 V Gleichspannung bis -13 V Gleichspannung über den gesamten linearen Bereich
• Empfohlener Installationsabstand: Optimaler Versatz: 1,0 mm (40 mil)
• Steckerkonstruktion: Hochbelastbare, vergoldete Messingstecker mit Schutzkappen
• Armierung und Außenmantel: AISI-302-Edelstahlarmierung mit schützender FEP-Ummantelung
• Maximale Zugfestigkeit: 220 N (50 lb) maximale Nennlast
• Betriebs- & Lagertemperatur: -52 °C bis +177 °C (-62 °F bis +351 °F)
• Versandgewicht: 1,5 Kilogramm (3,3 lbs)

Optionen der Teilenummernbezeichnung

• 330930 – Basismodell des 3300-NSv-Verlängerungskabels
  • └── 065: Option für Kabellänge
    • └── 6,5 Meter (21,3 Fuß) Gesamtlänge
  • └── 04: Option für Stecker und Kabel
    • └── Edelstahlarmierung mit FEP-Mantel und Steckerschutzkappen
  • └── 00: Option für behördliche Zulassung
    • └── Standardversion ohne Zulassung (Keine Zulassungen erforderlich)

Richtlinien für Feldverkabelung und Installation

• Servicetechniker müssen die kombinierte Länge von Messaufnehmer und Verlängerungskabel auf die jeweilige Proximitor-Sensor-Ausführung abstimmen.
• Für alle Feldverkabelungen über große Entfernungen zwischen den Einheiten empfehlen wir ein abgeschirmtes dreiadriges Triad-Kabel.
• Installieren Sie Feldleitungen mit Querschnitten von 0,2 bis 1,5 mm2 (16 bis 24 AWG) direkt, ohne Aderendhülsen.
• Verwenden Sie beim Anbringen von Aderendhülsen Drahtquerschnitte von 0,25 bis 0,75 mm2 (18 bis 23 AWG).
• Halten Sie die Länge der Feldverkabelung unter 305 Metern (1.000 Fuß), um eine starke Dämpfung hochfrequenter Signale zu verhindern.
• Prüfen Sie die Frequenzgangkurven des Systems, bevor Sie lange Feldverkabelungen in lauten Industrieanlagen einsetzen.

Lieferumfang und Logistik

• Industriegeeignete versiegelte Box mit einem originalen Bently-Nevada-Verlängerungskabel.
• Vormontierte transparente Steckerschutzkappen halten die Anschlussflächen während des Transports vollständig sauber.
• Professioneller weltweiter Expressversand über vertrauenswürdige Versanddienstleister wie FedEx, UPS und DHL.

Häufig gestellte Fragen

• Was passiert, wenn ich ein Verlängerungskabel mit der falschen Länge an meinen Sensor anschließe?
  • Das System verliert an Kalibrierungsgenauigkeit und meldet falsche Messwerte für Wellenvibration und -verlagerung.
• Benötigt dieses Verlängerungskabel zusätzliche Sicherheitszulassungen für explosionsgefährdete Bereiche?
  • Option 00 legt eine standardmäßige industrielle Montage ohne zusätzliche Zertifizierungsanforderungen für explosionsgefährdete Bereiche fest.
• Wie schützt die Armierung die internen koaxialen Signalleitungen?
  • Das flexible Edelstahlmaterial AISI 302 verhindert in Schwerindustriebetrieben Gefahren durch physisches Zerdrücken, Schnitte und starken mechanischen Abrieb.
