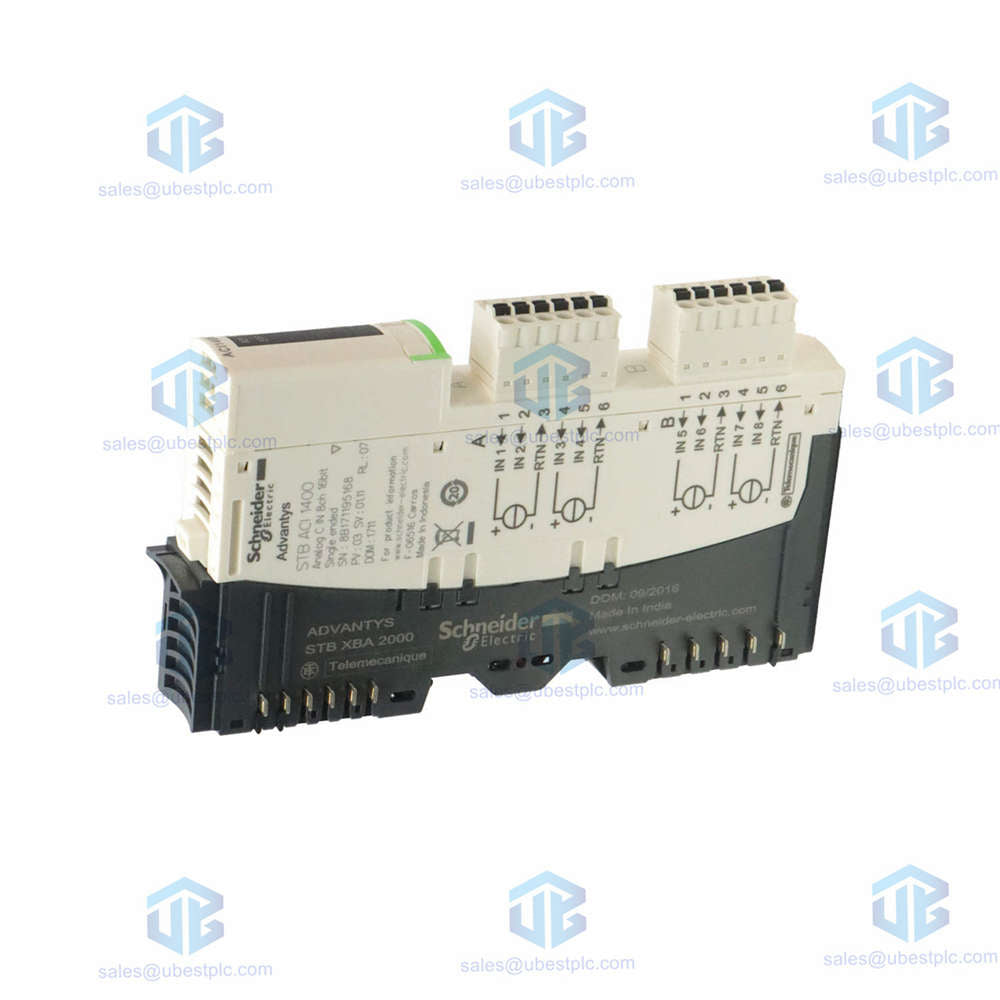

Schneider Electric STBACI1400K Modicon STB Analog-Eingangs-Kit

Schneider Electric hat das STBACI1400K Analog-Eingangs-Kit für eine zuverlässige Signalerfassung mit hoher Kanaldichte in Anwendungen der industriellen Automatisierung entwickelt. Ingenieure nutzen dieses Modicon-STB-Modul zur Überwachung von acht unabhängigen Stromschleifen mit außergewöhnlicher digitaler Auflösung. Die interne Architektur verarbeitet standardmäßige 4-20-mA-Steuersignale schnell in anspruchsvollen Fabrikumgebungen, ohne an Genauigkeit zu verlieren. Dieses Präzisionsmodul liefert während des kontinuierlichen Betriebs Echtzeit-Diagnoseaktualisierungen direkt an die dezentrale speicherprogrammierbare Steuerung.

Kit-Architektur und Baumhierarchie

• Das STBACI1400K-Kit umfasst mehrere spezialisierte Hardwarekomponenten, um die Montage und Verdrahtung von Schaltschränken zu vereinfachen.
  STBACI1400K Standard-Analog-Eingangs-Kit
  ├── STBACI1400 Basis-Eingangsmodul (8 Kanäle, 15 Bit + Vorzeichenauflösung)
  ├── STBXBA2000 Verbindungs-Montagebasis
  ├── STBXTS1100 Schraubklemmen-Steckverbinder mit 6 Klemmen
  └── STBXTS2100 Federklemm-Steckverbinder mit 6 Klemmen

Wichtige technische Spezifikationen

• Das Schneider Electric STBACI1400K-Modul bietet acht einzelne Analogeingangskanäle für die Instrumentierung in Industrieanlagen.
• Die interne Hardware misst Gleichstromsignale im Standardbereich von 0-20 mA und 4-20 mA präzise.
• Ein integrierter Wandler konvertiert Feldsignale mithilfe der Technologie mit 15 Bit plus Vorzeichenauflösung in präzise digitale Daten.
• Das System hält die gesamte absolute Messgenauigkeit unter Standardbetriebsbedingungen der Anlage innerhalb von ±0,4 % des Endwerts.
• Eine geringe thermische Drift begrenzt die Signaldrift bei Schwankungen der Umgebungstemperatur auf ±0,005 % pro Grad Celsius.
• Das Eingangkanaldesign weist eine monotone differentielle Linearität sowie eine integrale Linearität von ±0,08 % des Endwerts auf.
• Ein einzelner Tiefpass-Eingangsfilter dämpft Rauschen und elektrische Störungen effektiv oberhalb einer Frequenzantwort von 985 Hz.
• Das Modul arbeitet mit 24 V DC und nimmt 90 mA Logikstrom aus der Basis auf.
• Eine robuste interne Isolation bietet einen Spannungsschutz von 1500 V zwischen den einzelnen Kanälen und dem Logikbus.
• Das robuste IP20-Gehäuse hält rauen Umgebungsbedingungen in Fabriken bei einer Betriebstemperatur von -25 °C bis 70 °C stand.

Richtlinien für die Installation vor Ort

• Techniker montieren das STBACI1400K-Basismodul direkt auf einer standardmäßigen symmetrischen 35-mm-DIN-Schiene.
• Ingenieure schließen die Verdrahtung der Feldsensoren entweder über den Schraubklemmenblock oder den Federklemm-Steckverbinder an.
• Bediener versorgen die interne Kanalelektronik sicher über ein Stromverteilungsmodul des Typs STBPDT3100 oder STBPDT3105.
• Das Wartungspersonal führt während routinemäßiger Servicearbeiten Hot-Swap-Vorgänge durch, ohne die aktive SPS-Kommunikation zu unterbrechen.

Lieferumfang und Expressversand

• Der standardmäßige Versandkarton des Herstellers enthält ein vollständiges STBACI1400K Analog-Eingangs-Kit für die Systemmontage.
• Jede Standardlieferung umfasst das STBACI1400-Modul, die STBXBA2000-Montagebasis und zwei Verdrahtungs-Steckverbinder.
• Logistikteams versenden Bestellungen international über schnelle Kurierdienste wie FedEx, UPS und DHL.

Häufig gestellte Fragen

• Frage: Wie viele analoge Sensorkanäle bietet das Schneider Electric STBACI1400K-Kitmodul für Automatisierungssysteme?
  Antwort: Das Modul bietet acht unabhängige analoge Stromkanäle zur gleichzeitigen Überwachung mehrerer Signale der Prozessinstrumentierung.
• Frage: Welche standardmäßigen Stromsignalbereiche können Steuerungsingenieure mit dieser Modicon-STB-Eingangshardware messen?
  Antwort: Ingenieure können standardmäßige industrielle Stromschleifensignale im Bereich von 0-20 mA und 4-20 mA problemlos messen.
