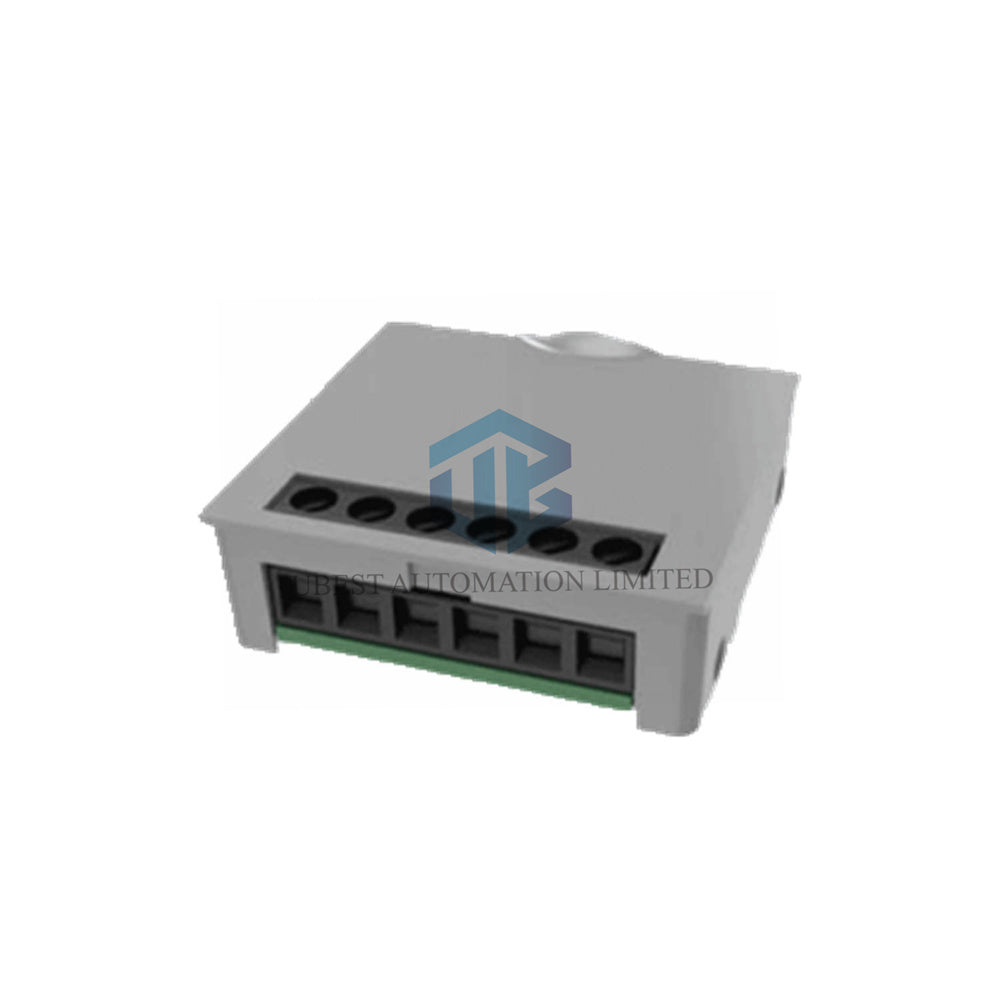

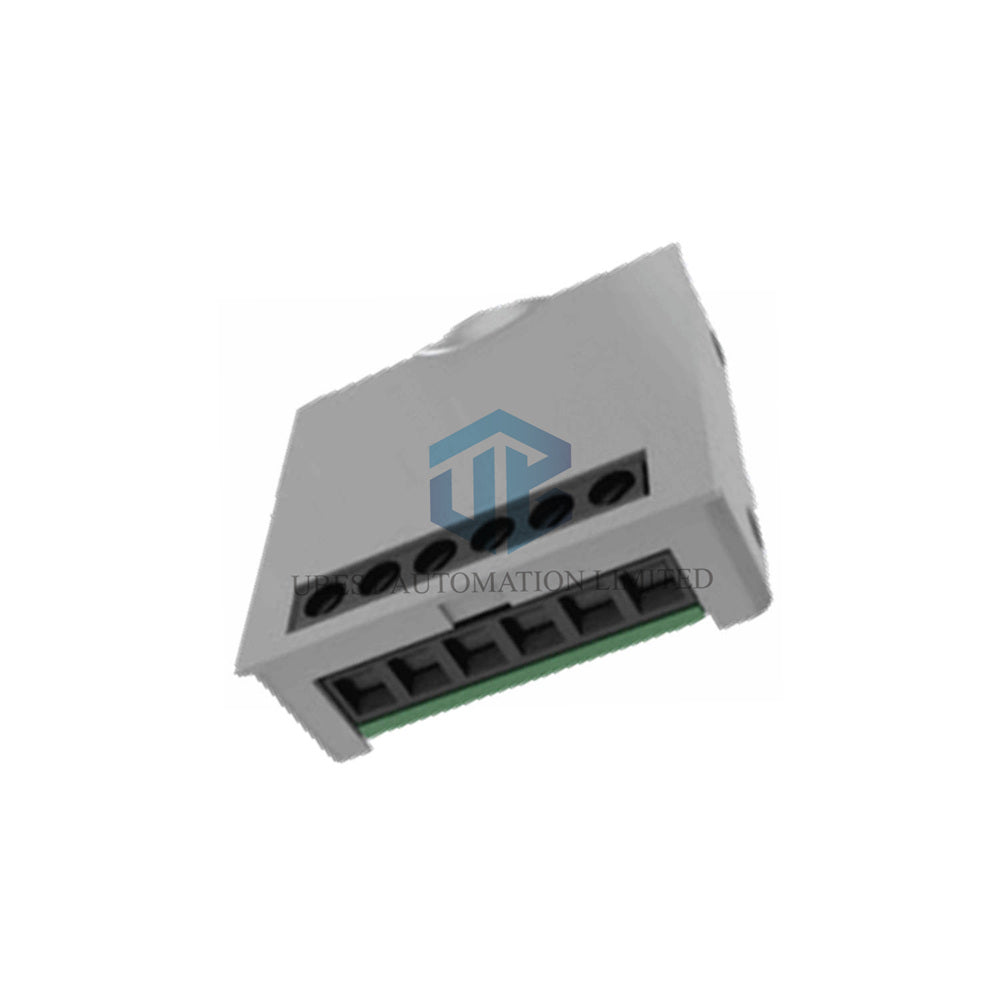

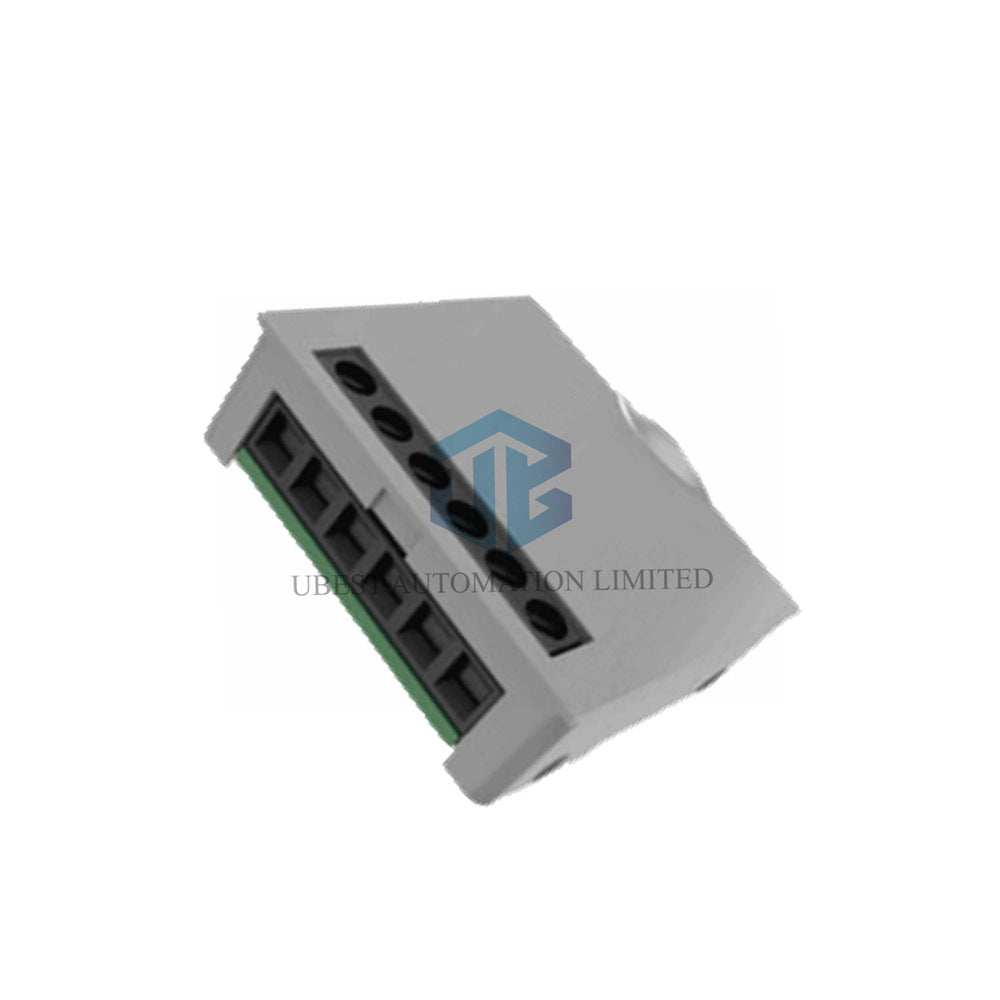

F5-BA0101B Flexem Analog-Erweiterungsplatine: 1 Eingang und 1 Ausgang mit 12-Bit-Auflösung

Wichtige technische Spezifikationen

• Marke & Modell: Flexem F5-BA0101B – Analog-Ein-/Ausgangserweiterungsplatine für die FC5-Serie.
• Produkttyp: Analog-Ein-/Ausgangserweiterungsplatine.
• Eingangskanäle: 1 analoger Eingang.
• Ausgangskanäle: 1 analoger Ausgang.
• Auflösung: 12-Bit für präzise Signalumwandlung.
• Vollbereich: Anpassbar von 0 bis 4096 digitaler Wert.
• Umwandlungsgenauigkeit: ±1 % des Vollbereichs.
• Stromversorgung: 5VDC -15%/+20%, maximal 3,2W. Intern von der Haupt-CPU-Einheit versorgt; keine externe Stromzufuhr erforderlich.
• Verdrahtungsstruktur: Nicht abnehmbarer Klemmenblock für sichere Verbindungen.
• Installation: CPU-Front-Erweiterungsplatinen-Slot – Plug-and-Play-Installation.
• Abmessungen: 38 mm x 40 mm x 18 mm (kompaktes Design für nahtlose Integration).

Eigenschaften des analogen Eingangs

• Signalbereich: Spannung 0–10V oder Strom 0–20mA / 4–20mA (wählbar).
• Maximaler Signaleingang: Spannung bis zu 30V; Strom bis zu 30mA zum Überbereichsschutz.
• Eingangswiderstand: Spannungseingang >100kΩ; Stromeingang <250Ω ±5 %.
• Auflösung: 12-Bit (0–4096 digitaler Wert).
• Umwandlungsgenauigkeit: ±1 % über den gesamten Bereich für zuverlässige Messungen.
• Ideal zum Anschluss von Sensoren, Sendern und analogen Feldgeräten.

Eigenschaften des analogen Ausgangs

• Signalbereich: Spannung 0–10V oder Strom 0–20mA / 4–20mA (wählbar).
• Ausgangslastbereich: Spannungsausgang erfordert Last >2kΩ; Stromausgang erfordert Last <500Ω.
• Auflösung: 12-Bit für sanfte und präzise Steuersignale.
• Umwandlungsgenauigkeit: ±1 % des Vollbereichs.
• Perfekt zum Ansteuern von analogen Aktoren, Frequenzumrichtern und Proportionalventilen.

Umweltspezifikationen

• Betriebstemperatur: -10°C bis 60°C für zuverlässigen Industrieeinsatz.
• Lagerungstemperatur: -20°C bis 70°C für langfristige Haltbarkeit.
• Umgebungsfeuchtigkeit: 5 % bis 95 % rF, nicht kondensierend.
• Geeignet für anspruchsvolle Fabrikumgebungen mit stabiler Leistung.

Häufig gestellte Fragen (FAQ)

• F: Welche SPS-Modelle unterstützen die F5-BA0101B Erweiterungsplatine?
  A: Die F5-BA0101B ist kompatibel mit allen Flexem FC5-Serie SPS, die über einen Front-Erweiterungsplatinen-Slot verfügen.
• F: Benötigt diese Platine eine externe Stromversorgung?
  A: Nein, die F5-BA0101B wird intern von der Haupt-CPU-Einheit mit Strom versorgt. Keine externe Stromversorgung erforderlich.
• F: Welche Signalbereiche unterstützt der analoge Eingang?
  A: Der Eingang unterstützt 0–10V Spannung, 0–20mA Strom oder 4–20mA Strom. Der Bereich wird über die Software konfiguriert.
• F: Wie hoch ist die Auflösung der analogen Kanäle?
  A: Sowohl Eingangs- als auch Ausgangskanäle bieten eine 12-Bit-Auflösung (0–4096 digitaler Wert).
• F: Wie genau ist die Umwandlung?
  A: Die Platine liefert ±1 % Genauigkeit über den gesamten Signalbereich.
• F: Kann ich diese Platine gleichzeitig für Spannungs- und Stromsignale verwenden?
  A: Jeder Kanal unterstützt entweder Spannungs- oder Strommodus. Wählen Sie den passenden Modus pro Kanal in Ihrer Softwarekonfiguration.
• F: Wie konfiguriere ich den analogen Signaltyp?
  A: Konfigurieren Sie die Ein- und Ausgangsbereiche mit der Flexem Studio Programmier-Software unter den analogen Einstellungen.
• F: Welche maximale Eingangsspannung kann diese Platine verarbeiten?
  A: Der Eingang hält bis zu 30V für kurzfristigen Überbereichsschutz aus.
