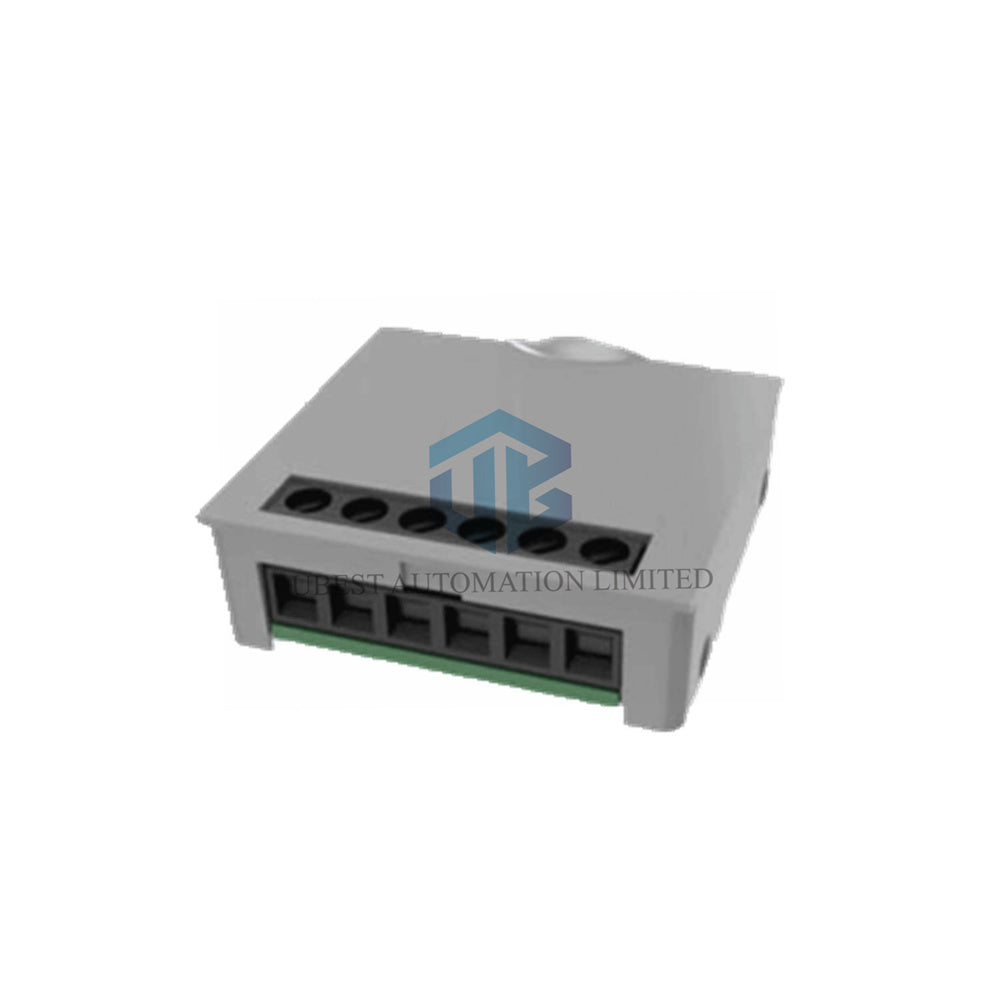

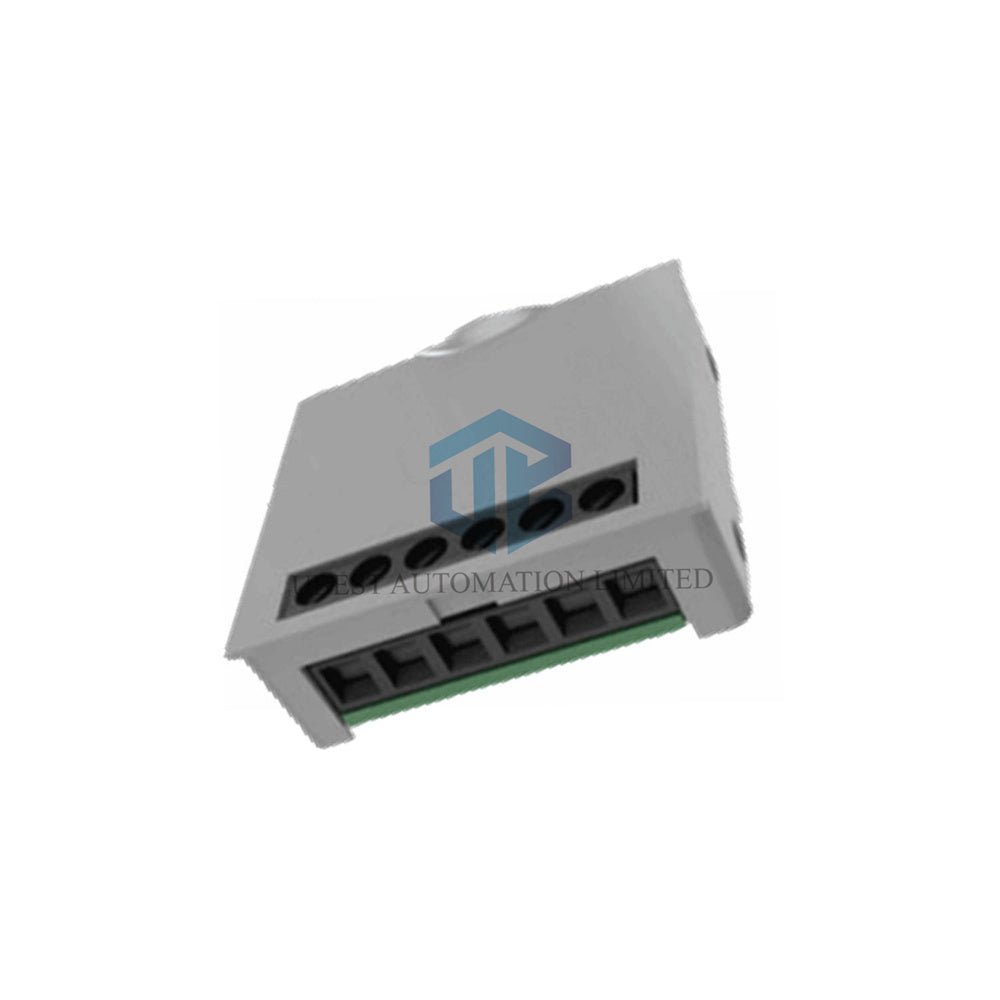

F5-BSC01 Flexem Erweiterungsplatine: Fügen Sie RS485/232 serielle Kommunikation zu Ihrer SPS hinzu

Wichtige technische Spezifikationen

• Marke & Modell: Flexem F5-BSC01 – Erweiterungsplatine für serielle Kommunikation der FC5-Serie.
• Produkttyp: Erweiterungsplatine für serielle Schnittstellen in SPS-Systemen.
• Kanäle: 1 Kommunikationskanal.
• Isolation: Nicht isoliertes Design für kosteneffiziente Integration.
• Kommunikationsanschlüsse: Unterstützt RS485 und RS232 Protokolle auf derselben Schnittstelle.
• Baudrate: 4800 bis 115200bps, softwarekonfigurierbar.
• Stromversorgung: 5VDC -15%/+20%, maximal 3,2W. Wird intern von der Haupt-CPU-Einheit gespeist; keine externe Stromversorgung erforderlich.
• Verdrahtungsstruktur: Nicht abnehmbarer Klemmenblock für sichere Verbindungen.
• Installation: CPU-Front-Erweiterungsplatinen-Slot – Plug-and-Play Installation.
• Abmessungen: 38mm x 40mm x 18mm (kompaktes Design für nahtlose Integration).

Umweltspezifikationen

• Betriebstemperatur: -10°C bis 60°C für zuverlässigen Industrieeinsatz.
• Lagerungstemperatur: -20°C bis 70°C für langfristige Haltbarkeit.
• Umgebungsfeuchtigkeit: 10% bis 90% relative Luftfeuchtigkeit, nicht kondensierend.
• Geeignet für anspruchsvolle Fabrikumgebungen mit stabiler Leistung.

Kommunikationsmerkmale

• Fügt Ihrer Flexem FC5-Serie SPS einen zusätzlichen seriellen Kommunikationskanal hinzu.
• Unterstützt sowohl RS485 als auch RS232 Protokolle auf einer einzigen Platine.
• Baudrate von 4800bps bis 115200bps einstellbar für flexible Geräteanpassung.
• Ideal zum Anschluss von HMIs, Frequenzumrichtern, Barcodescannern und Fern-I/O.
• Nicht isoliertes Design, geeignet für Anwendungen, bei denen elektrische Isolation nicht erforderlich ist.

Häufig gestellte Fragen (FAQ)

• F: Welche SPS-Modelle unterstützen die F5-BSC01 Erweiterungsplatine?
  A: Die F5-BSC01 ist kompatibel mit allen Flexem FC5-Serie SPS, die über einen Front-Erweiterungsplatinen-Slot verfügen.
• F: Benötigt diese Platine eine externe Stromversorgung?
  A: Nein, die F5-BSC01 wird intern von der Haupt-CPU-Einheit mit Strom versorgt. Keine externe Stromversorgung erforderlich.
• F: Kann ich RS485 und RS232 gleichzeitig verwenden?
  A: Die Platine bietet einen Kanal, der je nach Verkabelung entweder das RS485- oder das RS232-Protokoll unterstützt.
• F: Was ist die maximale unterstützte Baudrate?
  A: Die Platine unterstützt Baudraten von 4800bps bis zu 115200bps.
• F: Ist die Platine isoliert?
  A: Dies ist eine nicht isolierte Erweiterungsplatine, geeignet für Anwendungen, bei denen Isolation nicht erforderlich ist.
• F: Wie konfiguriere ich die seriellen Schnittstelleneinstellungen?
  A: Konfigurieren Sie den Anschluss mit der Programmier-Software Flexem Studio im Menü für Kommunikationseinstellungen.
• F: Kann ich mehrere Erweiterungsplatinen installieren?
  A: Der CPU-Front-Slot nimmt eine Erweiterungsplatine auf. Für zusätzliche I/O-Erweiterungen verwenden Sie die seitlichen Erweiterungsmodule.
