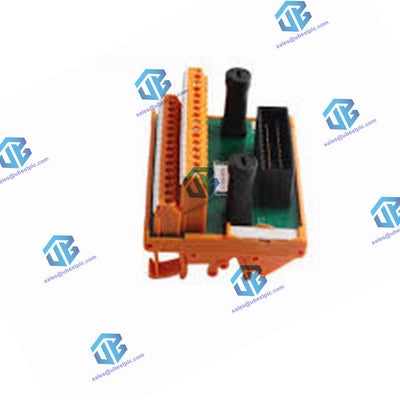

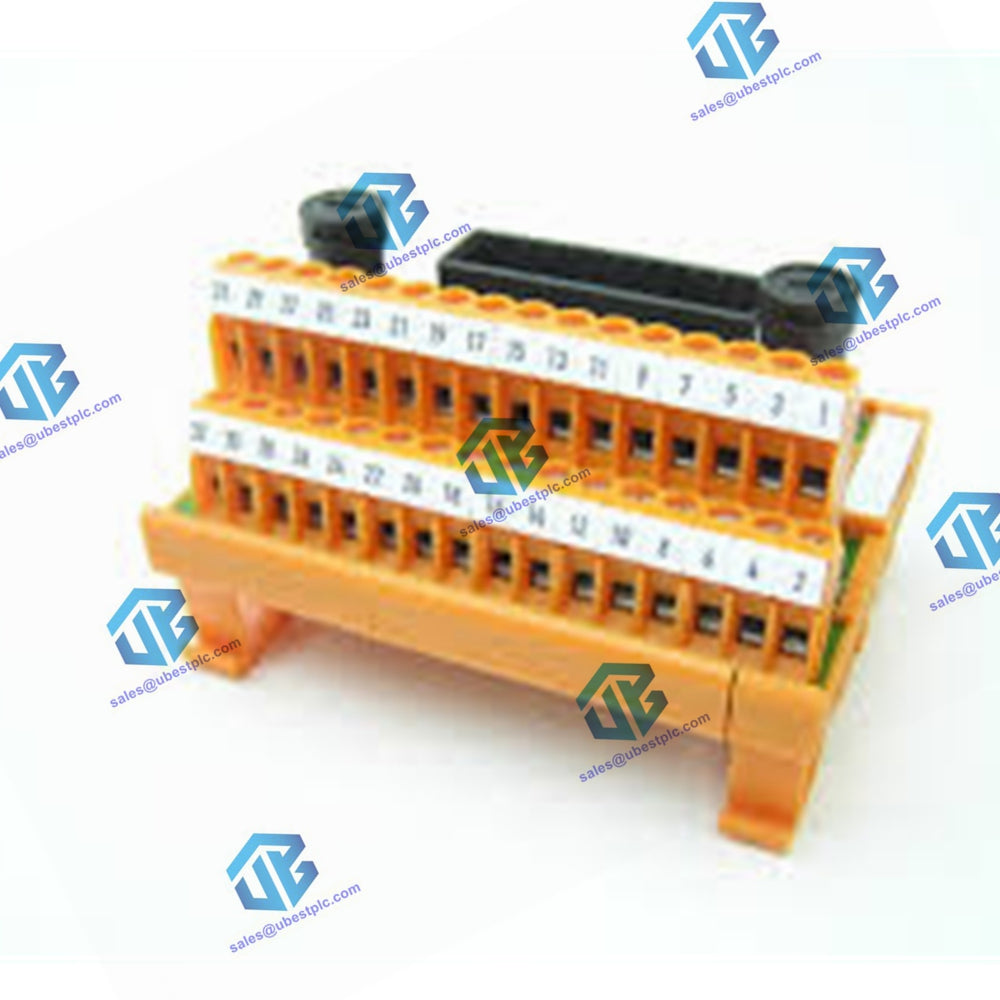

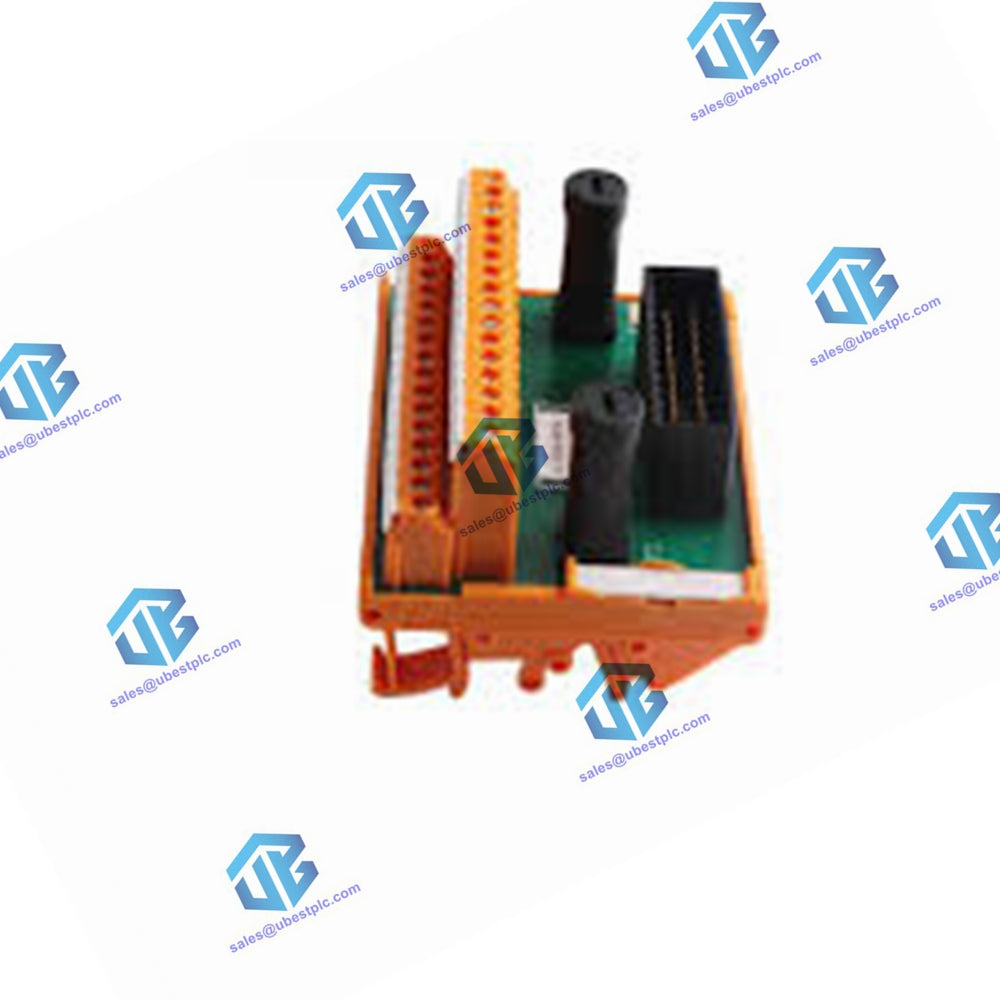

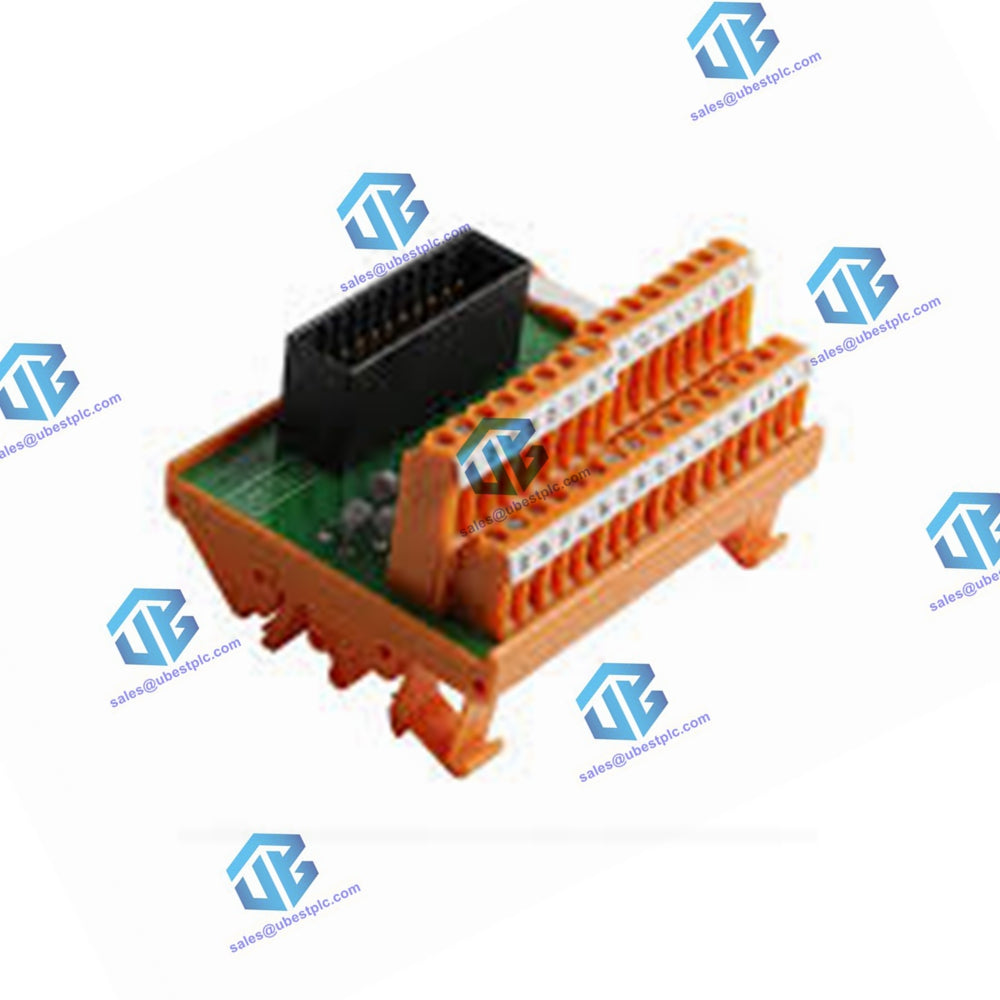

TSDI-16UNI Sichere Digitaleingabe FTA (24/48 V DC, NAMUR, 16 Kanäle)

Das TSDI-16UNI Modul ist eine Feldabschlussbaugruppe (FTA), die zur Schnittstelle zwischen dem Systemverbindungskabel (SICC-0001/Lx) und der externen Feldverdrahtung mittels Schraubklemmen entwickelt wurde. Es unterstützt sechzehn Kanäle, aufgeteilt in zwei Gruppen zu je acht Kanälen, wobei jede Gruppe durch eine 250 mA Sicherung in der gemeinsamen positiven Leitung geschützt ist.

Hauptmerkmale:

• Schnittstelle: Verbindet das Systemverbindungskabel (SICC-0001/Lx) mit der externen Feldverdrahtung über Schraubklemmen.
• Kanalgruppierung: 16 Kanäle, aufgeteilt in zwei Gruppen zu je acht, wobei jede Gruppe eine 250 mA Sicherung besitzt.
• Kompatibilität: Anschluss an ein redundantes Paar von SDIL-1608 Modulen.
• Montage: Universelle Einrastvorrichtung für Standard-DIN EN-Schienen.

Technische Daten:

Allgemein:

• Typnummern: FS-TSDI-16UNI, FC-TSDI-16UNI
• Zulassungen: CE, TUV, UL, CSA, FM

Stromversorgung:

• Anzahl der Kanäle: 16 (2 Gruppen zu 8)
• Maximale Spannung:
  • 50 V DC - IEC 61010-1 (1990), Überspannungskategorie 3 (Tabelle D.12)
  • 150 V DC - IEC 61010-1 (1990), Überspannungskategorie 2 (Tabelle D.10)
  • Tatsächliche maximale Spannung definiert durch das angeschlossene Eingangsmodul

Physikalisch:

• Modulabmessungen: 90 × 70 × 60 mm (3,54 × 2,76 × 2,36 Zoll)
• DIN EN-Schienen: TS32 / TS35 × 7,5
• Genutzte Schienenlänge: 91 mm (3,58 Zoll)

Sicherung:

• Sicherungswert: 250 mA
• Sicherungsabmessungen: 5 × 20 mm
• Spannungswert:
  • AC: 400 V
  • DC: 400 V
• Hersteller: SOC
• Hersteller-Artikelnummer: SHV12 250 mA
• Maximaler Ausgangsstrom pro Sicherung: 175 mA

Anschluss:

• Schraubklemmen:
  • Max. Drahtdurchmesser: 2,5 mm² (AWG 14)
  • Abisolierlänge: 7 mm (0,28 Zoll)
  • Anziehdrehmoment: 0,5 Nm (0,37 ft.-lb.)
