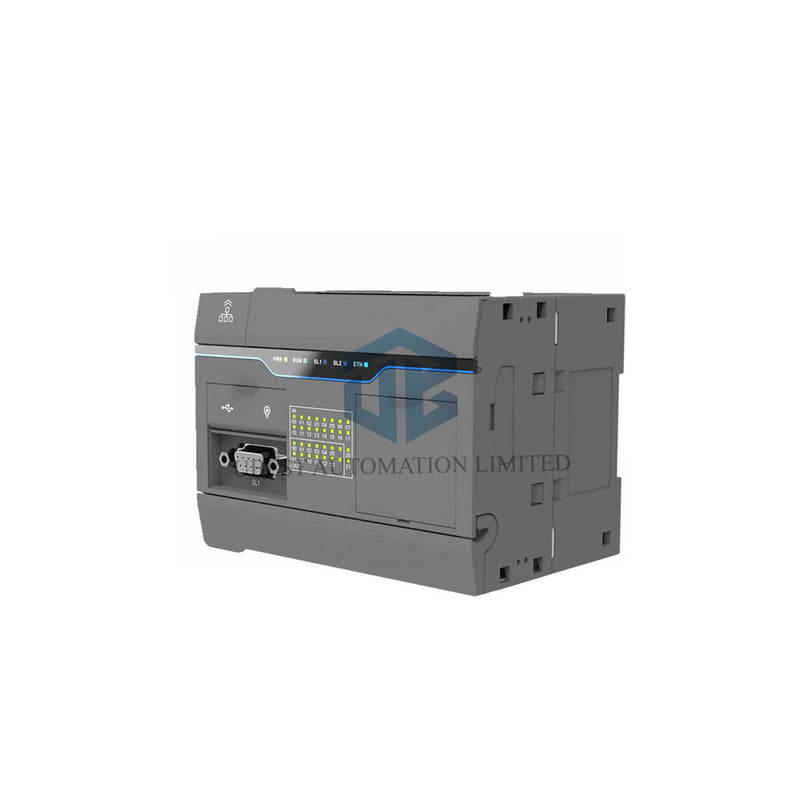

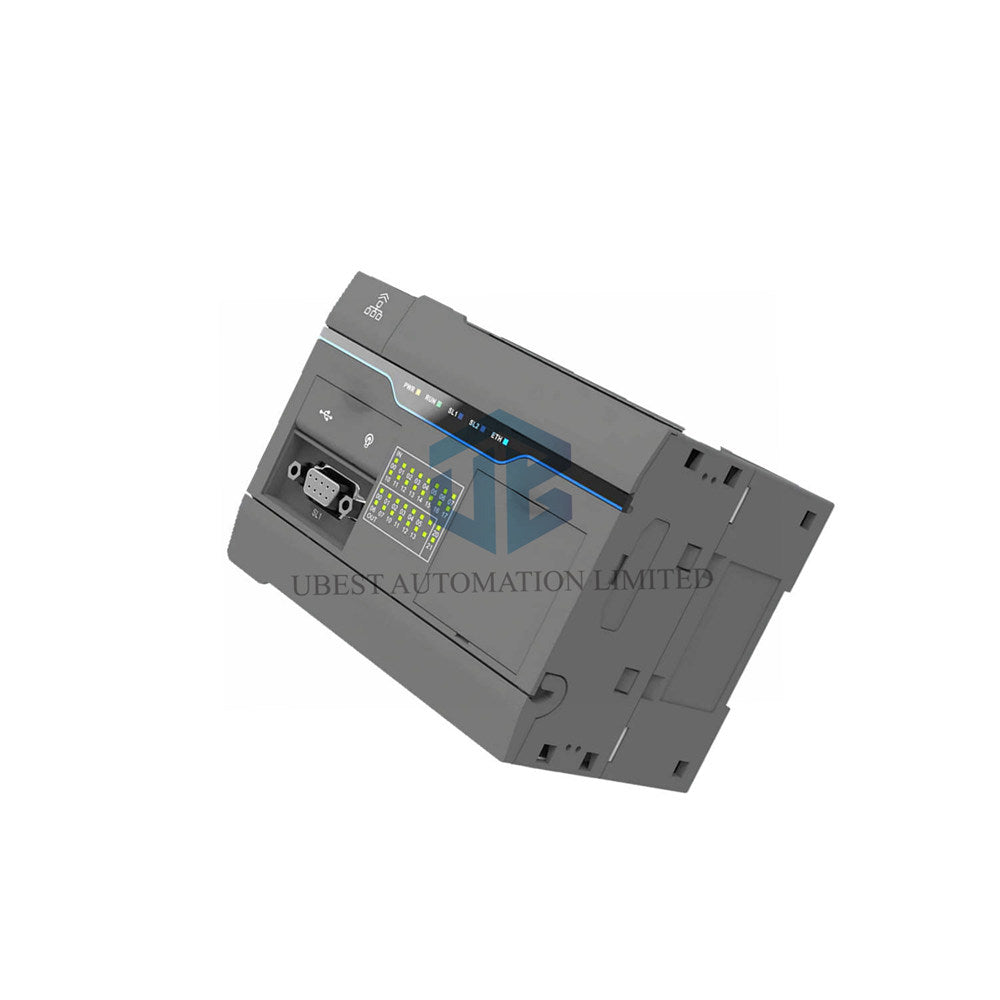

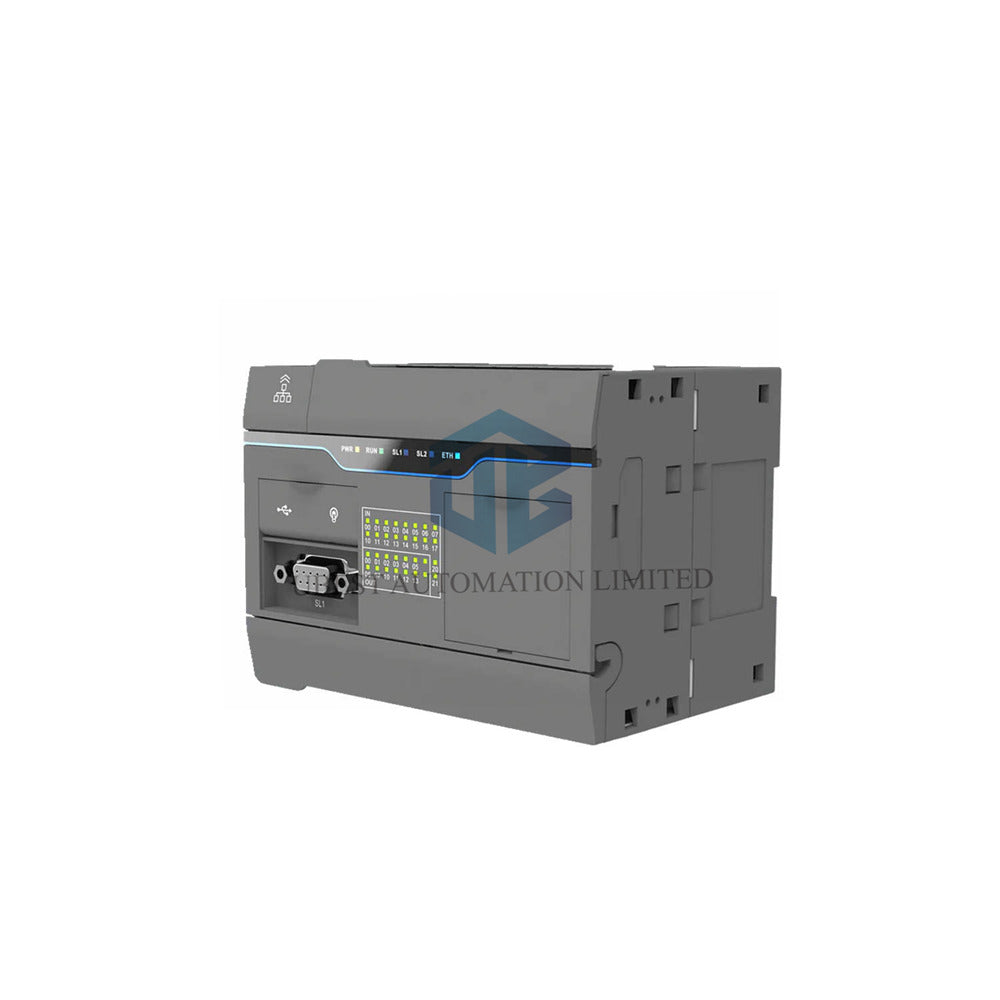

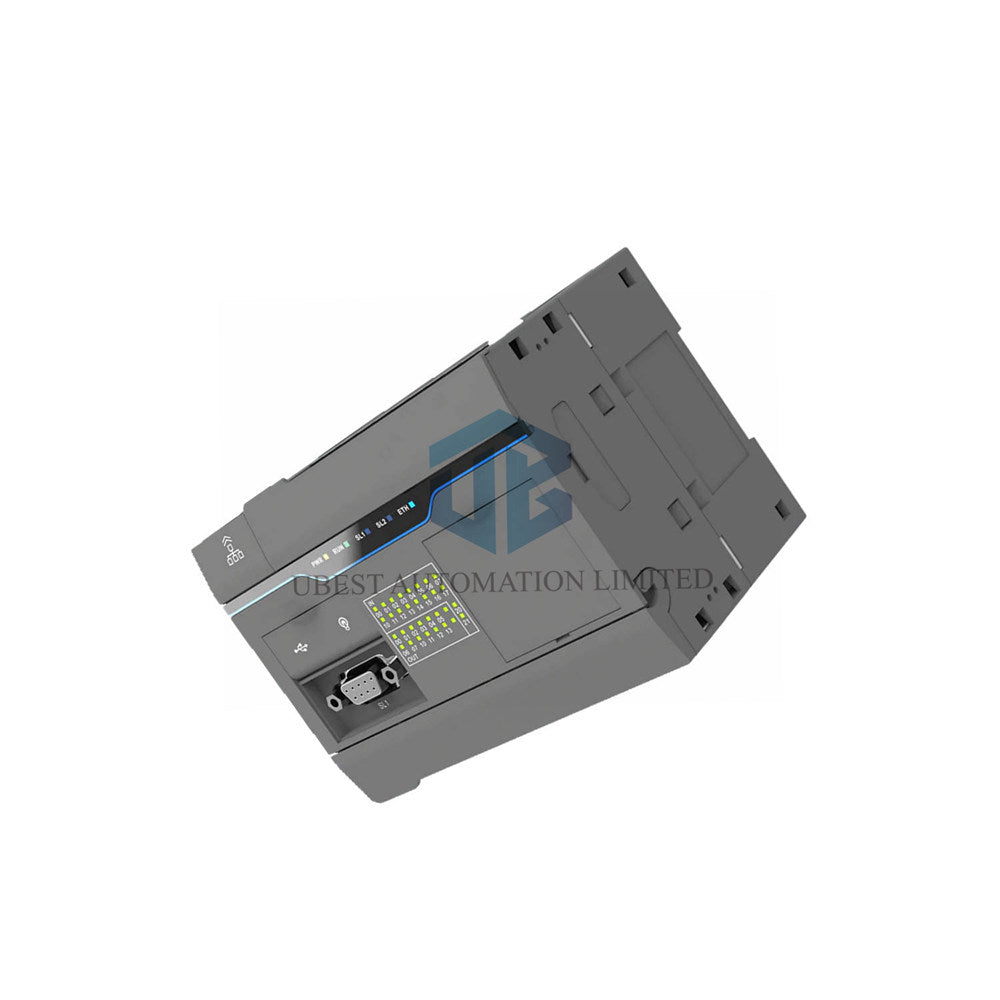

FC5M-30MN-DC Flexem SPS: Kompakter Motion Controller mit IEC61131-3 Kern

Wichtige Technische Spezifikationen

• Marke & Modell: Flexem FC5M-30MN-DC – Teil der fortschrittlichen FC5-Serie.
• Integrierte E/A: Insgesamt 30 Punkte (18 digitale Eingänge, 12 digitale Ausgänge).
• Hochgeschwindigkeits-Impuls-Eingang: 7 Punkte mit 100kHz für präzise Positionsaufnahme.
• Hochgeschwindigkeits-Impuls-Ausgang: 6 Punkte mit 100kHz (Transistorausgangstyp).
• Erweiterungsmöglichkeiten: Unterstützt bis zu 31 E/A-Module je nach CPU-Stromversorgung; beinhaltet 1 Steckplatz für Erweiterungsplatine.
• Kommunikationsanschlüsse: 1x USB Typ-C (Programmdownload, Online-Überwachung, Firmware-Upgrade), 1x RS232/RS485 an DB9, 1x RS485 an Klemmenleiste, 1x RJ45 Ethernet 10/100M adaptiv.
• Modbus-Protokoll: 2 Kanäle (einer über DB9, einer über Klemmenleiste) mit Baudraten von 4800–115200bps.
• RTC (Echtzeituhr): Integriert für zeitgestempelte Operationen und Zeitplanung.
• Motion-Control-Funktionen: Elektronische Nocke, elektronisches Getriebe, Interpolationsfunktionen – ideal für komplexe Automatisierungsaufgaben.

Robuste Kommunikation & Konnektivität

• Integrierter Ethernet-Anschluss (RJ45) unterstützt 10/100M selbstanpassendes Netzwerk, ermöglicht schnellen Datenaustausch.
• Duale serielle Schnittstellen bieten Flexibilität: Serieller Port 1 unterstützt RS485/232, serieller Port 2 unterstützt RS485.
• USB Typ-C vereinfacht Programm-Upload, -Download und Online-Debugging ohne zusätzliche Adapter.
• Modbus RTU/ASCII-Kommunikation gewährleistet zuverlässige Verbindung zu Antrieben, HMIs und entfernten E/A-Modulen.
• Alle Kommunikationskanäle arbeiten gleichzeitig, sodass der FC5M-30MN-DC als zentrales Steuerungshub fungieren kann.

Umwelt- & Elektrische Eigenschaften

• Betriebstemperaturbereich: -10°C bis 55°C für stabile Leistung in industriellen Umgebungen.
• Lagerungstemperatur: -25°C bis 70°C, gewährleistet Haltbarkeit während Transport und Lagerung.
• Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend, geeignet für raue Fabrikumgebungen.
• Störfestigkeit: Eingebauter Überspannungsschutz und hohe Störsicherheit erfüllen industrielle EMV-Standards.
• Stromversorgung: 24V DC Nennspannung, mit internem Verpolungsschutz für sichere Installation.
• Vibrations- & Stoßfestigkeit: Entspricht IEC61131-2 Spezifikationen, gewährleistet zuverlässigen Betrieb unter mechanischer Belastung.

Häufig gestellte Fragen (FAQ)

• F: Unterstützt der FC5M-30MN-DC elektronische Nocke und Getriebe?
  A: Ja, der FC5M-30MN-DC beinhaltet elektronische Nocke, elektronisches Getriebe und Interpolations-Motion-Control-Funktionen gemäß PLCopen-Standards.
• F: Welche Programmiersoftware funktioniert mit dieser Flexem SPS?
  A: Verwenden Sie Flexem Studio (IEC61131-3 Umgebung) mit Unterstützung für Kontaktplan, strukturierter Text und Funktionsbausteinsprache.
• F: Kann ich die E/A über die integrierten Punkte hinaus erweitern?
  A: Absolut. Die CPU unterstützt bis zu 31 Erweiterungs-E/A-Module, abhängig vom Gesamtstromverbrauch. Fügen Sie digitale, analoge oder Temperatur-Module hinzu.
• F: Was ist die maximale Baudrate für die Modbus-Kommunikation?
  A: Beide seriellen Ports unterstützen Baudraten von 4800 bis 115200 bps, konfigurierbar über Software.
• F: Versorgt der USB Typ-C Anschluss die SPS auch mit Strom?
  A: Nein, USB dient nur der Kommunikation. Der Controller benötigt eine externe 24V DC Stromversorgung.
• F: Ist der FC5M-30MN-DC mit HMIs von Drittanbietern kompatibel?
  A: Ja, über Modbus RTU/TCP oder Ethernet/IP Protokolle; weit verbreitet bei großen HMI-Marken.
