TRO-0824 Nicht-sicherer Trockener Digitalausgang FTA (8 Kanäle, NO/NC)

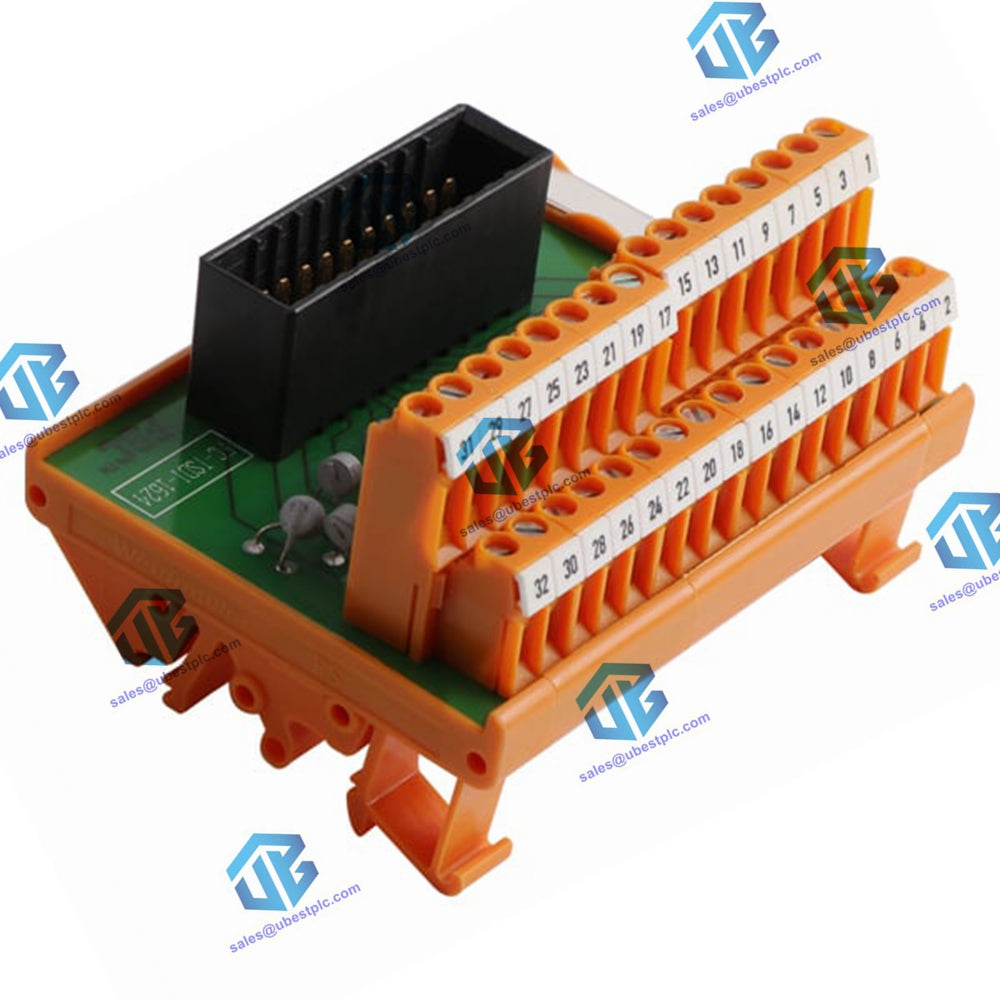

Das TRO-0824 Modul ist eine Feldabschlussbaugruppe (FTA), die zur Schnittstelle zwischen dem Systemverbindungskabel (SICC-0001/Lx) und der externen Feldverdrahtung über Schraubklemmen entwickelt wurde. Es verfügt über acht nicht-sichere, potentialfreie Relais-Wechslerkontakte (NO/NC), jeweils mit einer Statusanzeige-LED, die den erregten Zustand des Relais anzeigt. Das Modul verbindet bis zu acht Kanäle über das Systemverbindungskabel, das in den SIC-Stecker am FTA eingesteckt wird und mit einem redundanten Paar von SDO-0824 Modulen verbunden ist.

Merkmale:

• DIN-Schienenmontage: Universelle Einrastvorrichtung für Standard-DIN-EN-Schienen.
• Schraubklemmen: Erleichtert die einfache Feldverdrahtung.
• Relaiskanäle: Jeder Kanal enthält ein Relais mit einem Wechslerkontakt und einem abgesicherten (5 AT) gemeinsamen Anschluss sowie eine Statusanzeige-LED.

Technische Daten:

Allgemein:

• Typnummern: FS-TRO-0824, FC-TRO-0824
• Zulassungen: CE, UL, TUV, CSA

Eingang:

• Nenn-Eingangsspannung: 24 V DC
• Max. Eingangsspannung: 31 V DC
• Relais Einschaltspannung: 19 V DC
• Eingangsstrom: Typisch 27 mA bei 24 V DC

Ausgang:

• Anzahl der Ausgangskanäle: 8
• Max. Ausgangsstrom: 5 A
• Max. Ausgangsspannung: 250 V AC / 300 V DC
• Max. geschaltete Last: 1250 VA / 150 W bei 30 V DC

Sicherung:

• Sicherungswert: 5 A
• Sicherungsabmessungen: 5x20 mm
• Spannungsbewertung:
  • AC: 250 V
  • DC: 150 V
• Hersteller: Schurter
• Hersteller-Artikelnummer: 0001.2511

Abschaltkennlinie:

• Lineare Abschaltung: Von 5 A bei 25°C bis 3,5 A bei 70°C Umgebungstemperatur des Moduls

Physikalisch:

• Modulabmessungen: 195 × 70 × 60 mm (L × B × H)
• DIN-EN-Schienen: TS32 / TS35 × 7,5
• Genutzte Schienenlänge: 196 mm (7,72 Zoll)

Anschluss:

• Schraubklemmen:
  • Max. Drahtdurchmesser: 2,5 mm² (AWG 14)
  • Abisolierlänge: 7 mm (0,28 Zoll)
  • Anziehdrehmoment: 0,5 Nm (0,37 ft.-lb.)

Relaiskontakte:

• Max. Strom: 8 A
• Max. geschaltete Spannung: 250 V AC / 300 V DC
• Max. geschaltete Last: 2000 VA / 192 W bei 24 V DC
• Max. Schaltfrequenz: 20 Hz
• Erwartete Lebensdauer: Details siehe Herstellerspezifikationen

Isolierung:

• Spule zu Kontakt: 4000 V AC
• Kontakt zu Kontakt: 1000 V AC

Umgebungstemperatur:

• Bereich: -40°C bis +70°C (-40°F bis +158°F)

Kontaktmaterial:

• Material: Silber-Kadmiumoxid (AgCdO)
