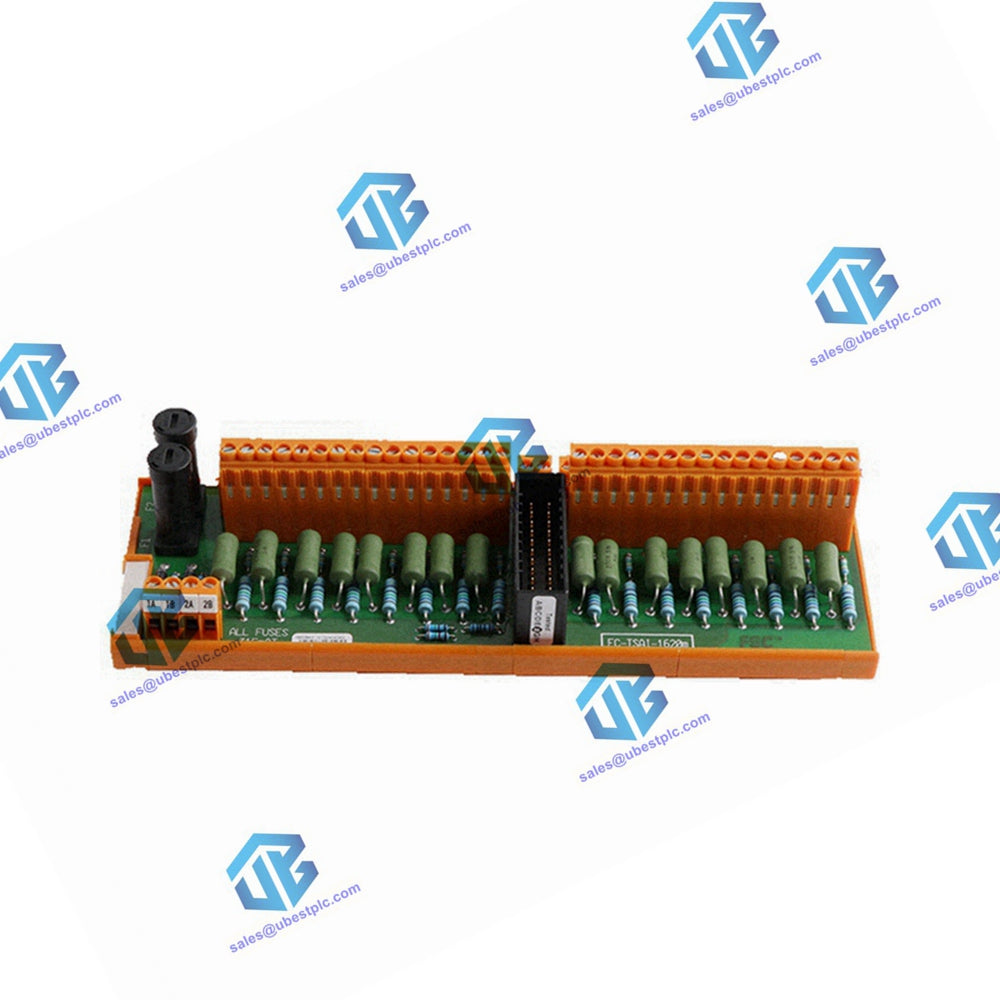

TSHART-1620m Sichere Analogeingabe FTA mit HART-Schnittstelle (16 Kanäle)

Das TSHART-1620m Modul fungiert als Schnittstelle zwischen Feldkomponenten (Sensoren usw.) und dem sicheren Analog-Eingabemodul mit hoher Dichte SAI-1620m im Safety Manager. Mit einer HART-Schnittstelle ausgestattet, unterstützt es Signale aus Gefahrenbereichen der Klasse I, Division 2. Mit sechzehn analogen Eingangskanälen ist es sowohl für sicherheitsrelevante als auch nicht sicherheitsrelevante Anwendungen geeignet. Diese Kanäle werden über ein Systemverbindungskabel (SICC-0001/Lx) mit einem redundanten Paar von SAI-1620m Modulen verbunden.

Hauptfunktionen:

• Signalumwandlung: Lineare Direktumwandlung von 0(4)-20 mA DC-Feldsignalen in die Signalpegel des SAI-1620m Moduls.
• HART-Kompatibilität: Ermöglicht die Verbindung zu HART-Multiplexeinheiten von MTL oder Pepperl+Fuchs (P+F).
• Stromverteilung: Bietet Stromversorgungsverteilung zu jedem Sender mit Spannungs-Strombegrenzung, konform mit Gefahrenbereich Klasse I Division 2.
• Überwachung: Ermöglicht die Überwachung der externen Stromversorgung, die an das FTA-Modul angeschlossen ist.

Technische Daten:

Allgemein:

• Typnummern: FS-TSHART-1620m, FC-TSHART-1620m
• Zulassungen: CE, TUV, UL, CSA, FM

Eingang:

• Anzahl der Eingangskanäle: 16 (2 Gruppen zu je 8 mit gemeinsamem 0 V)
• Stromversorgung: 30 V DC extern, 3 mA (ohne Eingangsschleifenlasten)
• Eingangsstrom: 0-25 mA
• Eingangswiderstand: 250 Ω (± 1%)

Ausgang:

• Zu passiven Sendern (Vext):
  • Ausgangswiderstand: 270 Ω (± 5%)
  • Zündstrom pro Kanal: < 120 mA bei 30 V DC
• Zum SAI-1620m Modul:
  • Ausgangsspannung: 0-4 V DC
  • Genauigkeit: 0,10%
• Zur HART-Multiplexeinheit:
  • Ausgangsspannung: Max. 5 V Spitze-Spitze
  • Serienimpedanz: > 100 nF

Sicherung:

• Sicherungswert: 315 mA
• Sicherungsabmessungen: 5x20 mm
• Spannungswert AC: 125 V
• Maximaler Ausgangsstrom pro Sicherung: 220 mA
• Hersteller: SOC
• Hersteller-Artikelnummer: MQ2 315 mA

Physikalisch:

• Modulabmessungen: 250 × 70 × 60 mm (9,84 × 2,76 × 2,36 Zoll)
• DIN EN-Schienen: TS32 / TS35 × 7,5
• Genutzte Schienenlänge: 251 mm (9,87 Zoll)

Anschluss:

• Schraubklemmen:
  • Max. Drahtgröße: 2,5 mm² (AWG 14)
  • Abisolierlänge: 7 mm (0,28 Zoll)
  • Anziehdrehmoment: 0,5 Nm (0,37 ft-lb)

Feldsignal-Spezifikationen für nicht zündfähige Feldkreise, Klasse I Division 2:

WASSERSTOFF (Gruppe A & B):

• Max. Schleifeninduktivität: 6 mH
• Max. Schleifenkapazität: 0,25 µF

NICHT-WASSERSTOFF (Gruppe C & D):

• Max. Schleifeninduktivität: 20 mH
• Max. Schleifenkapazität: 5 µF

Das TSHART-1620m ist ein zuverlässiges FTA-Modul für sichere analoge Eingabeanwendungen mit HART-Schnittstelle, entwickelt für einfache Montage auf DIN EN-Schienen und sichere Verbindung über Schraubklemmen. Es gewährleistet präzise Signalumwandlung und effektive Stromverteilung, geeignet für gefährliche Umgebungen.
