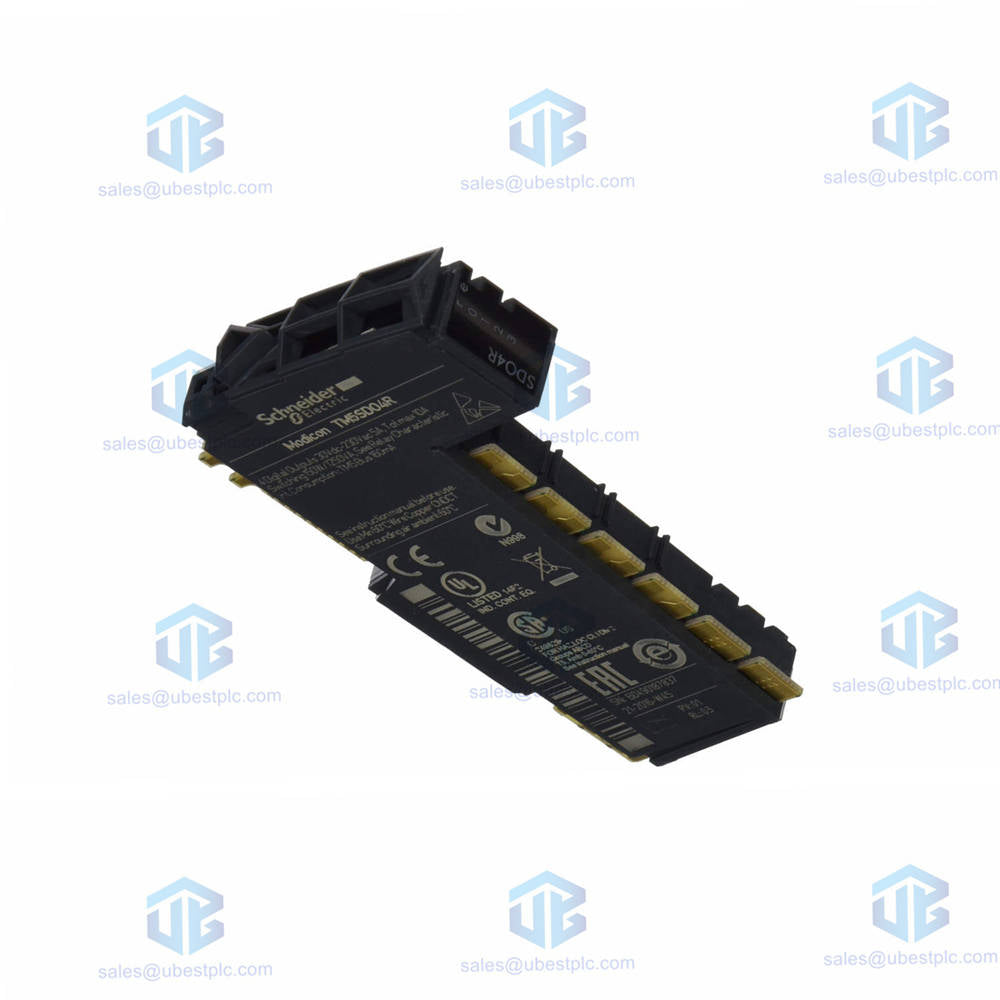

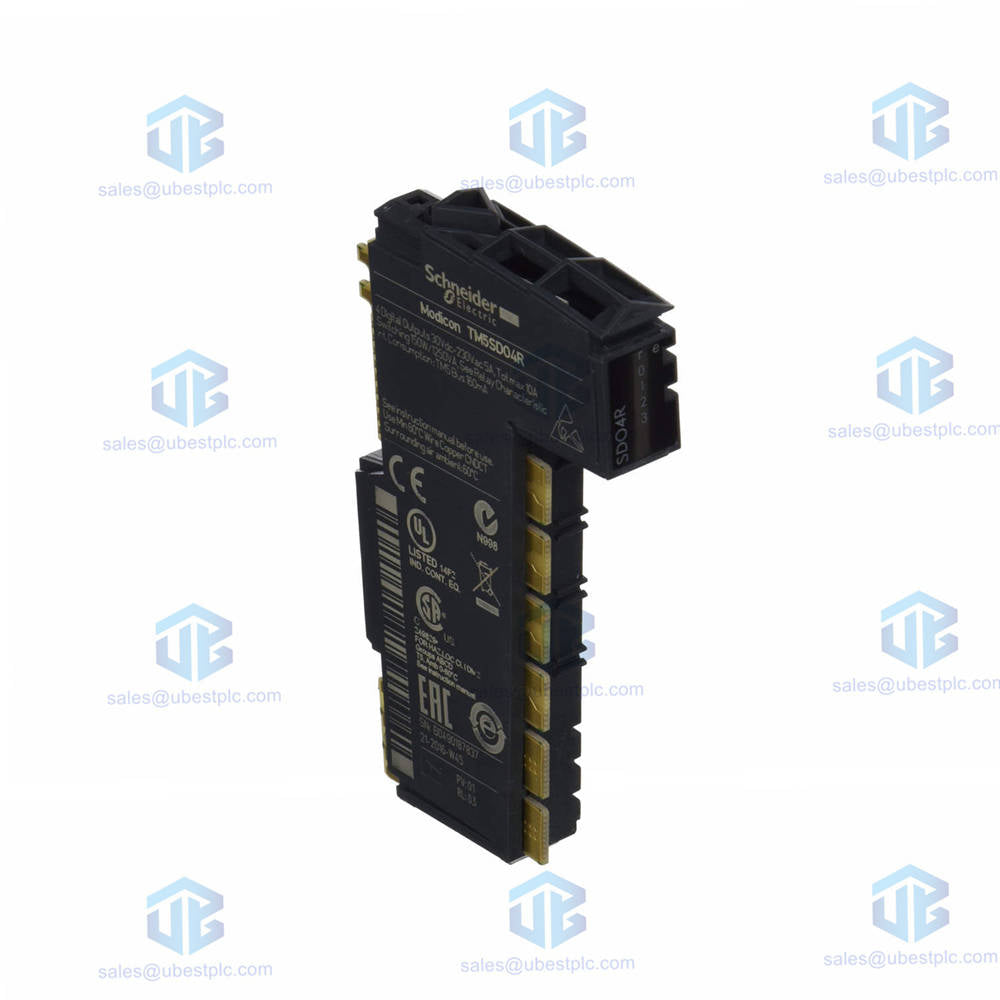

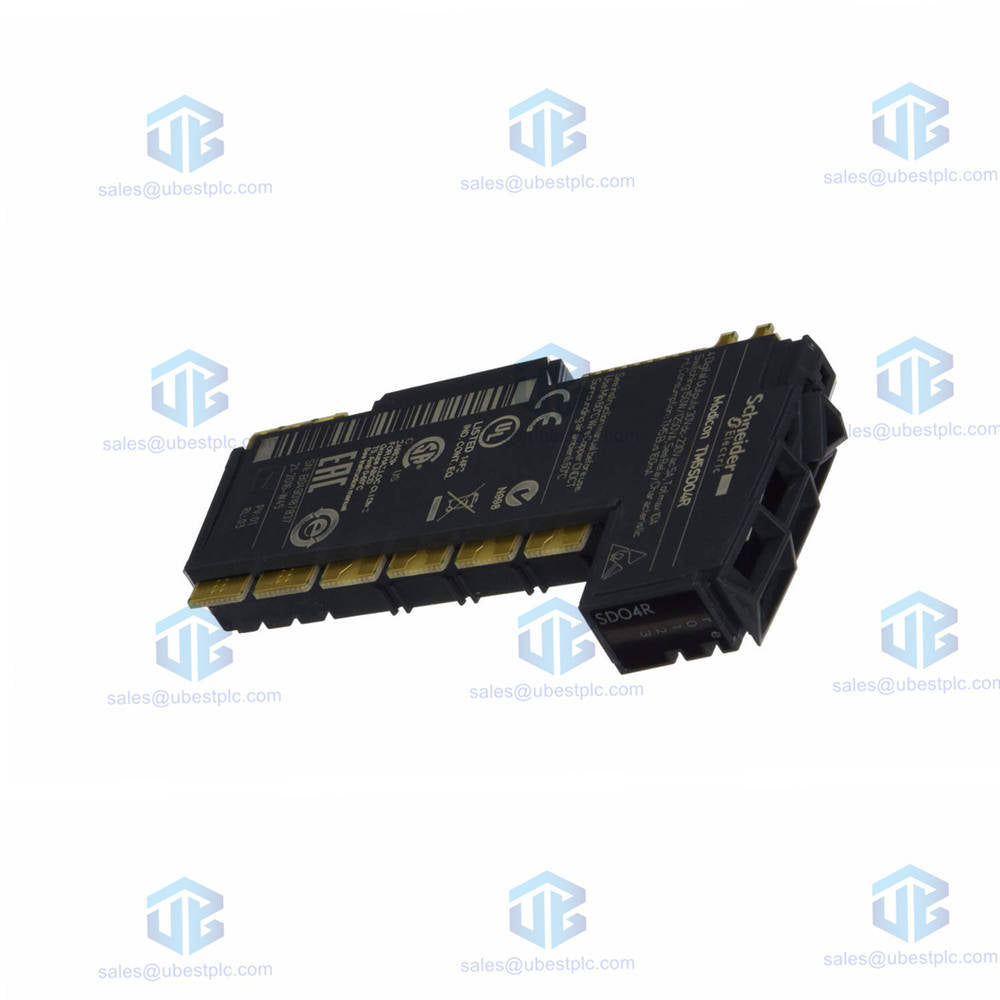

Schneider Electric Modicon TM5 Ausgangsmodul – TM5SDO4R

Übersicht der Pyramidenarchitektur und zentrale Zusammenfassung

• Schneider Electric hat dieses leistungsstarke digitale Relaisausgangsmodul der Modicon-TM5-Serie entwickelt.
• Ingenieure wählen das TM5SDO4R-Modul für fortschrittliche PacDrive-LMC-Bewegungssteuerungssysteme.
• Das kompakte Gerät steuert über vier robuste Relaiskanäle industrielle Hochspannungskreise.
• Diese Engineering-Lösung ermöglicht eine außergewöhnlich hohe Signalumschaltgeschwindigkeit und eine hohe Stromkapazität.
• Zusammenfassung: Das digitale Ausgangsmodul TM5SDO4R von Schneider Electric aus der Modicon-TM5-Serie bietet vier Relaiskanäle für Schaltanwendungen. Es arbeitet mit bis zu 230V AC und 30V DC bei 5A pro Kanal und bietet eine hohe mechanische Lebensdauer sowie Schutzart IP20.

Technische Spezifikationen und elektrische Grenzwerte

• Marke: Schneider Electric
• Modell: TM5SDO4R
• Serie: Modicon TM5
• Kategorie: Digitales Ausgangsmodul
• Ausgangsspannungsbereich:
  • Grenzwerte für Wechselstrom: 184...276 V AC
  • Grenzwerte für Gleichstrom: 24...36 V DC
• Strombelastbarkeitswerte:
  • Dauerstrom pro Kanal: 5 A
  • Maximaler Strom pro Ausgangsgruppe: 10 A
• Elektrische Ansprechgeschwindigkeit:
  • Einschaltverzögerung: <= 10 ms vom Zustand 0 zum Zustand 1
  • Ausschaltverzögerung: <= 10 ms vom Zustand 1 zum Zustand 0
• Leistungs- und Isolationseigenschaften:
  • Stromaufnahme des internen Busses: 160 mA bei 5 V DC
  • Maximale Verlustleistung: 2,3 W
  • Isolationsspannung: 500 Vrms AC zwischen Kanal und internem Bus
• Lebensdauerkennzahlen:
  • Mechanische Lebensdauer: 20.000.000 Zyklen
  • Elektrische Lebensdauer: 500.000 Zyklen bei voller Last von 5 A

Umgebungsbereich und Störfestigkeit

• Toleranzen der Betriebstemperatur:
  • Horizontale Montagegrenzen ohne Derating: -10...55 °C
  • Horizontale Montagegrenzen mit Derating-Faktor: -10...60 °C
  • Grenzwerte für die vertikale Montage: -10...50 °C
• Richtlinien für die Umweltverträglichkeit:
  • Zulässiger Lagertemperaturbereich: -40...70 °C
  • Bereich der relativen Luftfeuchtigkeit: 5...95 % nicht kondensierend
  • Schutzart: IP20 gemäß IEC 61131-2
  • Grenze der Betriebshöhe: 0...2000 m
• Toleranz gegenüber mechanischer Belastung:
  • Vibrationsfestigkeit: 1 gn bei 8,4...150 Hz auf der Hutschiene
  • Stoßfestigkeit: 15 gn über eine Dauer von 11 ms
• Grenzwerte der elektromagnetischen Verträglichkeit:
  • Widerstandsfähigkeit gegen elektrostatische Entladung: 4 kV Kontaktentladung und 8 kV Luftentladung
  • Störfestigkeit gegen elektromagnetische Felder durch HF-Strahlung: 10 V/m von 80 bis 2000 MHz
  • Schutz gegen schnelle transiente Störimpulse: 1 kV für Eingangs- und Ausgangsleitungen

Installationsanleitung, Verpackung und FAQ

• Installationsverfahren:
  • Montieren Sie das Gerät direkt auf Standard-Hutschienen in Schaltschränken.
  • Stellen Sie bei der vertikalen Montage eine ausreichende Luftzirkulation um das Modul sicher.
  • Schließen Sie die Feldverdrahtung sicher an die Klemmenblöcke an, bevor Sie den Buskoppler anschließen.
• Packungsinhalt:
  • Versandverpackung:
    • 1 x Schneider Electric TM5SDO4R-Modul
    • 1 x Schutzkappe für Bus-Steckverbinder
  • Versanddienstleister:
    • FedEx-Express-Luftversand
    • UPS-Weltweiter Transport
    • Internationaler DHL-Express-Service
• Häufig gestellte Fragen:
  • Frage: Welche Steuerungen funktionieren mit dem Modul TM5SDO4R?
  • Antwort: Das Gerät lässt sich direkt in die PacDrive LMC Pro 2-, Eco- und Pro-Bewegungssteuerungen integrieren.
  • Frage: Verfügt diese Hardware für diskrete Ausgänge über einen internen Kurzschlussschutz?
  • Antwort: Nein, Techniker müssen externe Sicherungen installieren, da das Modul keinen internen Schutz besitzt.
