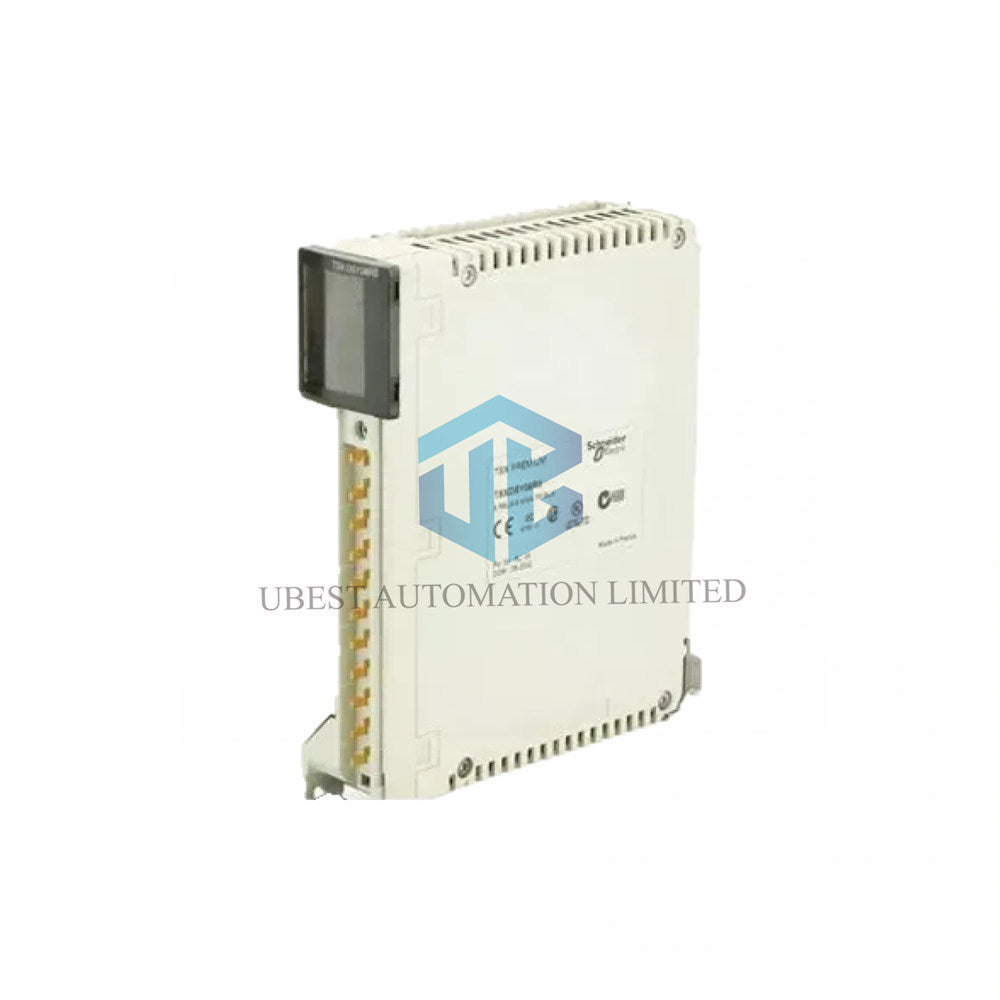

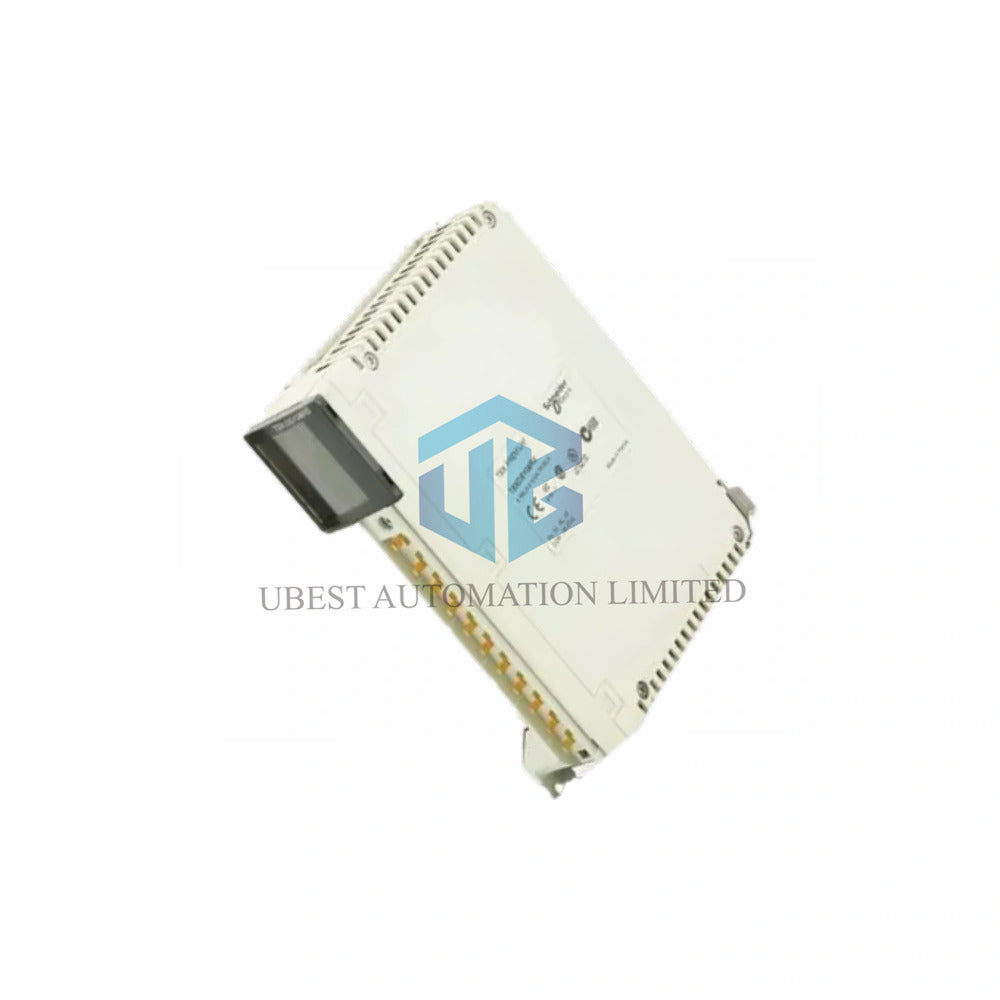

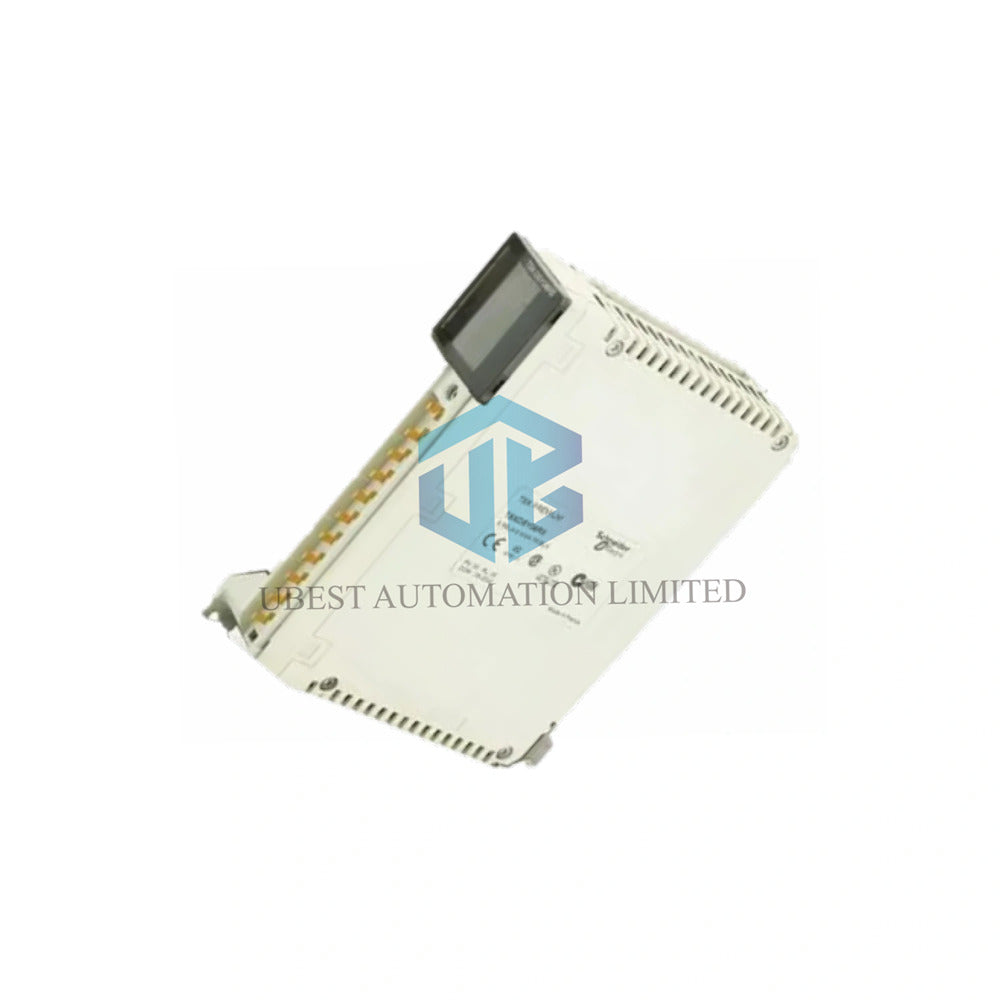

Schneider Electric TSXDSY08R5: Vielseitiges 8-Kanal-Relaisausgangsmodul

Übernehmen Sie die Kontrolle mit dem Schneider Electric TSXDSY08R5. Dieses flexible Relaisausgangsmodul ist ideal für Ihr Modicon-System geeignet. Es bietet Ihnen acht unabhängige Relaiskanäle zur direkten Gerätesteuerung. Das Modul funktioniert mit Gleich- und Wechselstromlasten und bietet dadurch große Vielseitigkeit. Dank des kompakten und leichten Designs ist die Installation einfach. Profitieren Sie von zuverlässigem Schalten von Motoren, Ventilen, Leuchten und mehr in Ihrer industriellen Anlage.

Technische Kerndaten

• Marke und Modell: Schneider Electric TSXDSY08R5
• Produktreihe: Modicon-Digitalausgangsmodul
• Anzahl der Ausgänge: 8 unabhängige Kanäle
• Ausgangstyp: Relais mit 1 Schließer (NO) pro Kanal
• Ausgangsnennwert: 3 A konventioneller thermischer Strom (Ith)
• Spannungsbereich: 12-24 V DC / 24-240 V AC (konform mit EN/IEC 61131-2)
• Ansprechgeschwindigkeit: Aktivierung < 8 ms, Deaktivierung < 10 ms
• Isolationswiderstand: > 10 MΩ bei 500 V DC
• Verlustleistung: 0,25 W + (0,2 W pro aktivem Ausgang)
• Überlastschutz: 1 externe Sicherung pro Kanal oder Gruppe erforderlich
• Gewicht: 0,55 kg (ca. 0,75 lb)
• Abmessungen (B x H x T): 18 cm x 26 cm x 5,5 cm

Wichtige Merkmale und Vorteile

Universelle Spannungskompatibilität: Steuern Sie mit einem Modul sowohl Niederspannungs-Gleichstromgeräte (12-24 V) als auch Standard-Wechselstromgeräte (bis zu 240 V), wodurch die Planung Ihres Schaltschranks und die Verwaltung von Ersatzteilen vereinfacht werden.

Schnelles und zuverlässiges Schalten: Mit einer Aktivierung in weniger als 8 Millisekunden reagiert dieses Modul schnell auf Befehle der Steuerlogik und gewährleistet eine präzise Zeitsteuerung Ihrer automatisierten Prozesse.

Robuste elektrische Isolation: Der hohe Isolationswiderstand (>10 MΩ) schützt die Logikseite Ihrer Steuerung vor möglichen Spannungsspitzen oder Störungen auf der Lastseite und erhöht dadurch die Sicherheit und Zuverlässigkeit des Systems.

Kompaktes Design: Die schlanke Bauform spart wertvollen Platz in Ihrem Schaltschrank, während das geringe Gewicht die Handhabung bei Installation und Wartung erleichtert.

Typische Anwendungen

• Starten und Stoppen kleiner Drehstrommotoren über Schütze.
• Anschließen von Magnetventilen für pneumatische oder hydraulische Systeme.
• Schalten von Kontrollleuchten, Alarmen oder Bedienfeldgeräten.
• Automatisieren von Förderbändern, Verpackungsmaschinen oder Materialtransportsystemen.

Zuverlässiger Support und schnelle Lieferung

Für dieses Produkt gilt unsere 12-monatige Garantie auf Material- und Verarbeitungsfehler. Wir kennen die Dringlichkeit industrieller Projekte. Deshalb bieten wir einen schnellen weltweiten Versand über zuverlässige Versanddienstleister wie FedEx, UPS und DHL, damit Sie Ihre Teile schnell erhalten.

Häufig gestellte Fragen

Was bedeutet „1 NO-Kontakt“ für jeden Ausgang?

Jedes der 8 Relais verfügt über einen Schließer. Wenn das Modul einen Ausgang aktiviert, schließt dieser Kontakt den Stromkreis und versorgt das angeschlossene Gerät mit Strom.

Kann ich dieses Modul verwenden, um einen 240-V-AC-Motor direkt zu steuern?

Nein. Das 3-A-Relais ist nicht für die direkte Steuerung leistungsstarker Motoren vorgesehen. Es dient zur Ansteuerung eines größeren Schützes oder Motorstarters, der anschließend die Motorleistung schaltet.

Warum benötige ich eine externe Sicherung?

Die externe Sicherung ist eine wichtige Sicherheitskomponente. Sie schützt die Relaiskontakte vor Schäden durch einen Kurzschluss oder eine starke Überlast im angeschlossenen Lastkreis.

Wie wird die Verlustleistung berechnet?

Die Grundverlustleistung beträgt 0,25 W. Addieren Sie anschließend 0,2 W für jeden Ausgangskanal, der derzeit eingeschaltet ist (im Zustand „1“). Dies unterstützt die thermische Planung Ihres Schaltschranks.

Ist dieses Modul mit allen Modicon-SPS kompatibel?

Das TSXDSY08R5 ist für die Modicon-Serie (z. B. TSX Premium) ausgelegt. Prüfen Sie vor der Installation stets die Kompatibilitätsliste Ihres spezifischen SPS-Modells oder die Anforderungen an den Rückwandbus.
