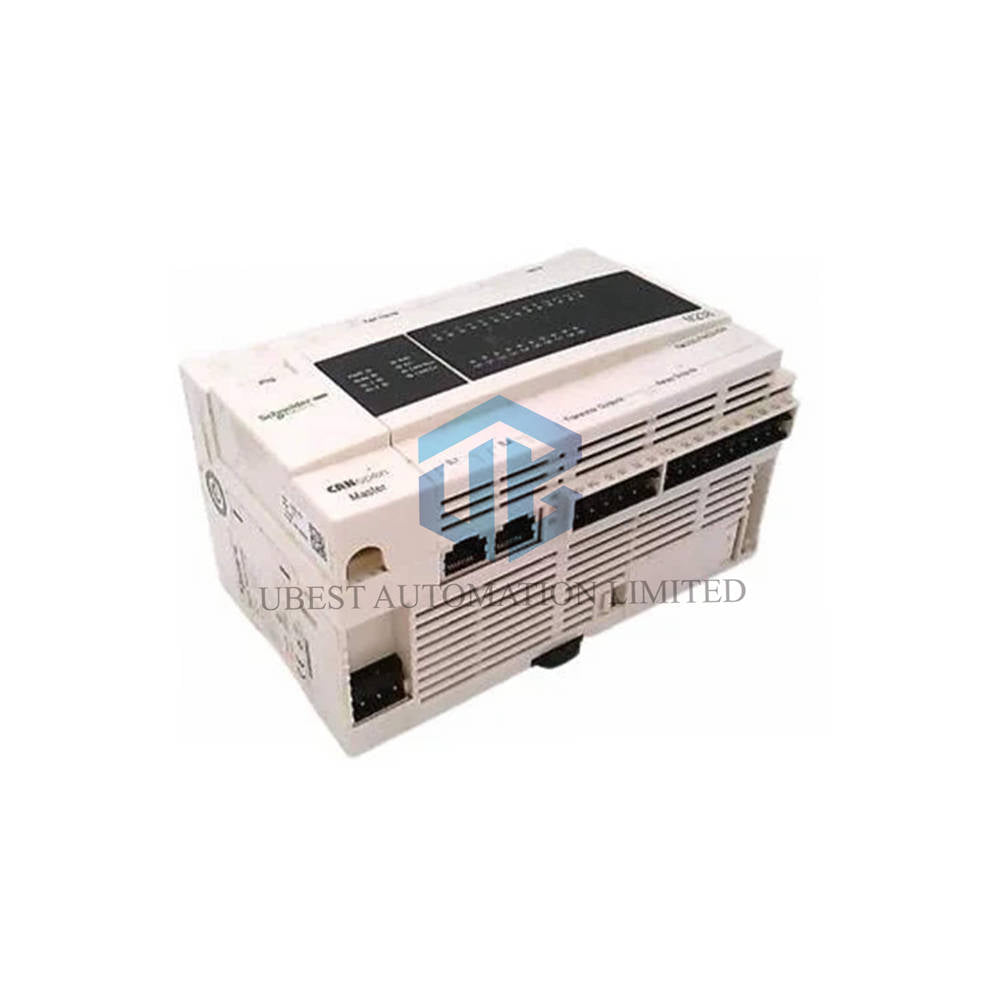

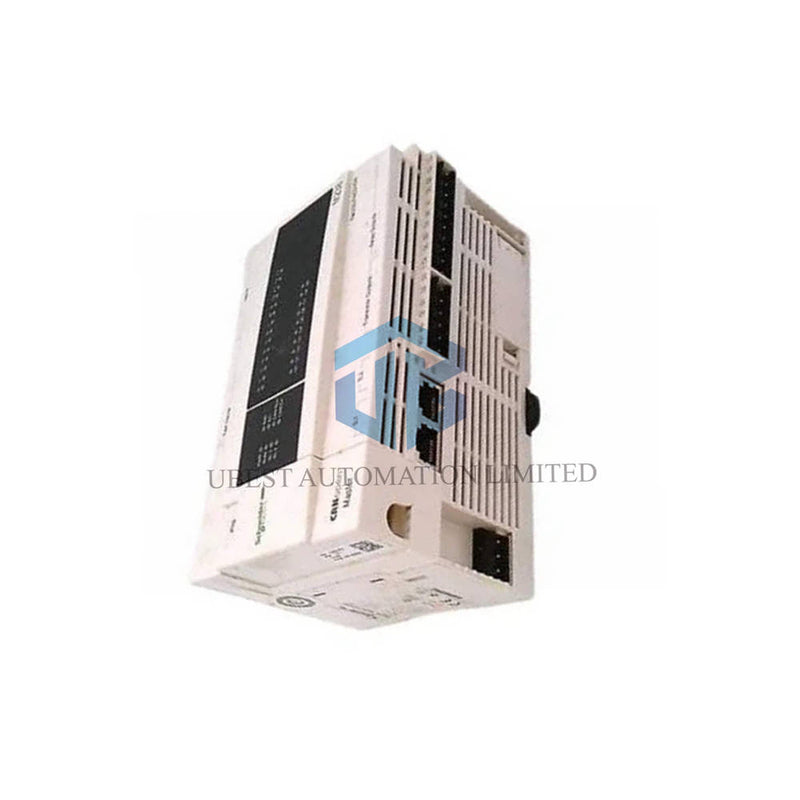

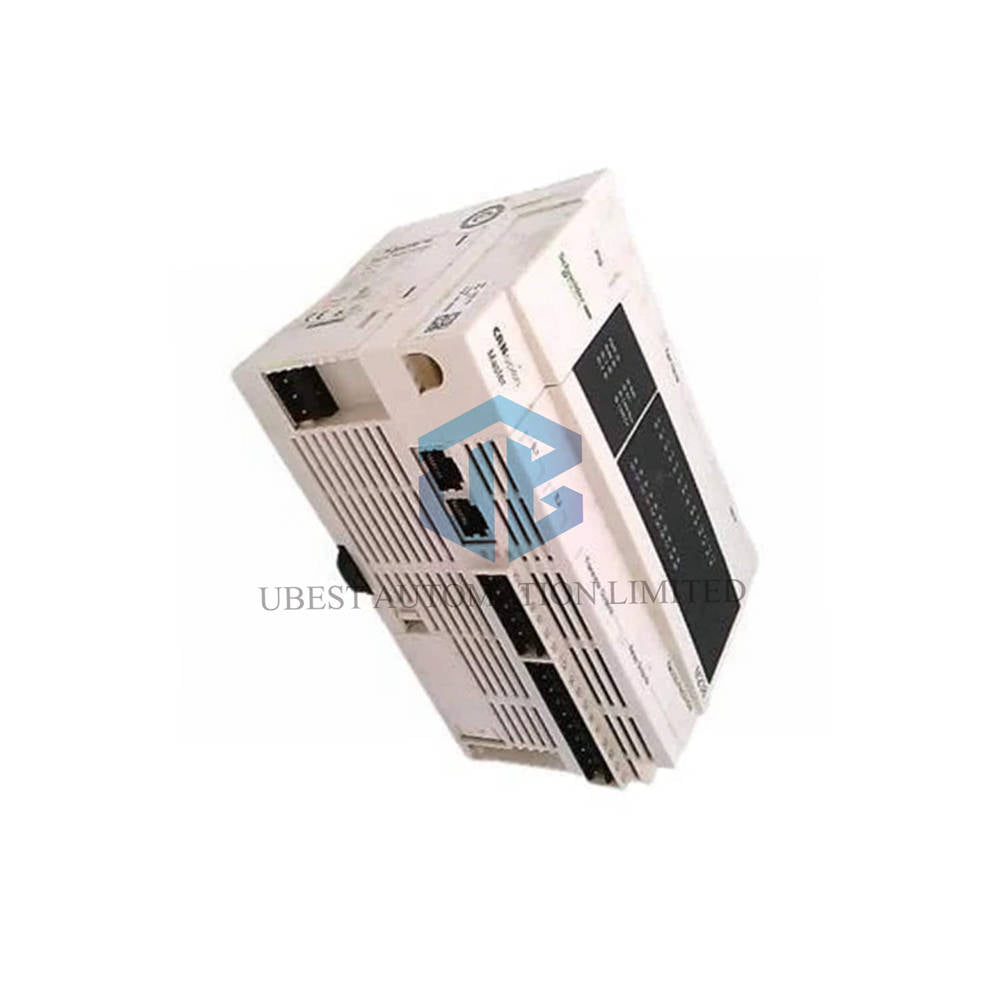

Schneider Electric TM238LDD24DT kompakte Steuerung – 24 E/A, 24 V DC, Modicon M238-Serie

Die TM238LDD24DT von Schneider Electric gehört zur Produktreihe der Modicon M238-Steuerungen. Diese kompakte Basis bietet 24 digitale E/A in einem DIN-Schienenformat. Ingenieure setzen sie für Maschinensteuerung, Zähl-, Positionier- und serielle Kommunikationsaufgaben ein. Die Steuerung wird mit 24 V DC versorgt und verfügt über 500 kB internen RAM.

Zusammenfassung

• Die TM238LDD24DT vereint 14 digitale Eingänge und 10 digitale Ausgänge in einer kompakten Basis.
• Acht schnelle Eingänge und vier schnelle Ausgänge unterstützen Hochgeschwindigkeitszählung und Positionierung mit PWM/PTO.
• Zwei Positionierkanäle mit 100 kHz unterstützen PWM- und PTO-Modi für bewegungsorientierte Anwendungen.
• Ein isolierter serieller RJ45-Anschluss unterstützt Modbus Master/Slave RTU/ASCII und den Zeichenmodus.
• Die Modicon M238-Serie richtet sich an OEM-Maschinenbauer, die eine flexible und erweiterbare Steuerung benötigen.

Technische Daten

• Marke: Schneider Electric
• Modell: TM238LDD24DT
• Serie: Modicon M238-Steuerung
• Produkttyp: Kompakte Basis, 24 digitale E/A
• Versorgungsspannung: 24 V DC, Grenzwerte 19.2...28.8 V, Einschaltstrom ≤ 35 A
• Leistungsaufnahme: ≤ 17.2 W
• Speicher: Interner RAM 500 kB; Variablen bleiben erhalten, unterstützt durch eine optionale Lithium-Thionylchlorid-Batterie (TSXPLP01) für 1 Jahr
• Digitale Eingänge: 8 schnelle Eingänge plus 6 Standardeingänge, 24 V DC, Sink- oder Source-Logik
• Eingangsschwellwerte: Zustand 1 ≥ 15 V / ≥ 2 mA; Zustand 0 ≤ 5 V / ≤ 1,5 mA
• Eingangsstrom: 8 mA für schnelle Eingänge, 10,4 mA für Standardeingänge
• Eingangsimpedanz: 3 kOhm für schnelle Eingänge, 2,3 kOhm für Standardeingänge
• Eingangsreaktionszeit: 300 ns für schnelle Eingänge, 3 ms für Standardeingänge
• Eingangsfrequenz: ≤ 100 kHz für Standard- und schnelle Eingänge (Normal- und Zählermodus)
• Konfigurierbare Filterung: Schnelle Eingangseinstellungen von 4 ms, 2 ms, 1 ms, 0,4 ms und 0,004 ms
• Entprellfilter: Konfigurierbare Eingangsfiltereinstellungen von 4 ms, 12 ms, 1,5 ms und 0 ms
• Digitale Ausgänge: 6 Standardausgänge plus 4 schnelle Ausgänge, 24 V DC, positive (Source) oder negative (Sink) Logik
• Ausgangsstrom: 20...500 mA Standardausgang; ≤ 500 mA schneller Ausgang im Normalmodus; ≤ 100 mA im PWM- oder PTO-Modus
• Ausgangsfrequenz: ≤ 100 kHz bei Standardausgängen; ≤ 20 kHz bei schnellen Ausgängen im PWM-Modus; ≤ 100 kHz bei schnellen Ausgängen im PTO-Modus
• Ausgangsreaktionszeit: 0,25 ms bei schnellen Ausgängen, < 1 ms bei Standardausgängen
• Schutz: Kurzschluss-, Überspannungs- und Überlastschutz an Ausgängen und schnellen Ausgängen
• Leckstrom: 0,05 mA bei Standardausgängen, ≤ 2 mA bei schnellen Ausgängen; Restspannung ≤ 2 V
• Isolation: 500 V DC zwischen Kanälen und interner Logik; 500 V für Ausgangsgruppen und schnelle Eingangspaare
• Kabellänge: ≤ 30 m abgeschirmtes Kabel für die meisten E/A; ≤ 10 m für schnelle Eingänge im Zählermodus und schnelle PWM/PTO-Ausgänge
• Zähleingänge: 8 Kanäle mit 100 kHz, 32-Bit-Auflösung
• Positionierfunktionen: 2 PWM/PTO-Kanäle mit 100 kHz
• Ausführungsgeschwindigkeit: 0,971 µs pro boolescher Anweisung; 0,3 ms pro 1 K Anweisungen (70 % boolesch + 30 % Festkommaarithmetik)
• Echtzeituhr: Gangabweichung 10 s/Monat bei 25 °C
• Integrierter Anschluss: 1 isolierte serielle Verbindung, RJ45-Buchse, Modbus Master/Slave RTU/ASCII, Zeichenmodus oder SoMachine-Network RS232/RS485, 1,2...115,2 kbit/s
• Erweiterung: bis zu 7 E/A-Erweiterungsmodule; bis zu 248 E/A mit HE-10-Steckverbinder
• Montage: symmetrische 35-mm-DIN-Schiene oder Montageplatte
• Abmessungen: 157 mm breit, 118 mm hoch, 86 mm tief; Gewicht 0,56 kg
• Betriebstemperatur: -10...55 °C; Lagertemperatur -40...70 °C
• Luftfeuchtigkeit: 95 % ohne Kondensation
• Schutzart: IP20, Verschmutzungsgrad ≤ 2
• Höhe über dem Meeresspiegel: 0...2000 m im Betrieb, 0...3000 m bei Lagerung
• Vibrationsfestigkeit: 1 gn, 3,5 mm, f = 5...150 Hz
• Stoßfestigkeit: 15 gn für 11 ms
• Spannungsfestigkeit: 500 V für 1 Minute zwischen Versorgung und Erde sowie zwischen E/A und Erde
• Isolationswiderstand: > 10 MOhm bei 500 V
• Immunität gegen Mikroausfälle: 10 ms
• Zertifizierungen: CE, CSA, UL, GOST, CTick
• Lokale Signalisierung: LEDs für RUN, ERR, PWR, Batt, SL1 und den E/A-Status jedes Kanals

Installationsanleitung

• Den Controller auf einer symmetrischen 35-mm-DIN-Schiene oder einer Montageplatte in einem Gehäuse montieren.
• Für die Wärmeableitung Freiraum um die Basis lassen; das Gerät gibt bis zu 17,2 W ab.
• Schließen Sie die 24-V-DC-Stromversorgung an den abnehmbaren Schraubklemmenblock an; beachten Sie den Grenzbereich von 19.2...28.8 V.
• Verdrahten Sie die Standardeingänge mit dem 7-poligen Klemmenblock und die schnellen Eingänge mit dem 12-poligen Klemmenblock.
• Verdrahten Sie die Standardausgänge mit dem 6-poligen Klemmenblock und die schnellen Ausgänge mit dem 10-poligen Klemmenblock.
• Verwenden Sie abgeschirmte Kabel für schnelle E/A; halten Sie die Kabel für Zählerbetrieb und PWM/PTO auf höchstens 10 m.
• Erden Sie das Gehäuse ordnungsgemäß, um die Anforderungen an die Spannungsfestigkeit von 500 V und den Isolationswiderstand von > 10 MOhm zu erfüllen.
• Schließen Sie den optionalen Akku TSXPLP01 an, wenn Retain-Variablen einen Stromausfall überstehen müssen.
• Verbinden Sie das Programmierterminal über den Mini-B-USB-2.0-Anschluss.
• Verlegen Sie die isolierte serielle RJ45-Verbindung getrennt von Stromleitungen mit hoher Stromstärke.

Lieferumfang

• 1 × kompakte Basis Schneider Electric TM238LDD24DT
• 1 × abnehmbarer Schraubklemmenblock für 24-V-DC-Stromversorgung
• 1 × abnehmbarer Schraubklemmenblock mit 7 Klemmen für Standardeingänge
• 1 × abnehmbarer Schraubklemmenblock mit 6 Klemmen für Standardausgänge
• 1 × abnehmbarer Schraubklemmenblock mit 12 Klemmen für schnelle Eingänge
• 1 × abnehmbarer Schraubklemmenblock mit 10 Klemmen für schnelle Ausgänge

Versand

• Wir versenden Bestellungen mit FedEx, UPS und DHL.
• Jeder Controller wird in einer für den internationalen Transport geeigneten Schutzverpackung versandt.
• Wenden Sie sich vor einer Großbestellung an unser Vertriebsteam, um Lieferzeiten und Versandoptionen zu erfahren.

Häufig gestellte Fragen

• F: Wie viele E/A bietet der TM238LDD24DT?
  A: Er bietet 14 digitale Eingänge und 10 digitale Ausgänge, darunter 8 schnelle Eingänge und 4 schnelle Ausgänge.
• F: Kann ich den Controller erweitern?
  A: Ja. Er unterstützt bis zu 7 E/A-Erweiterungsmodule und ermöglicht so bis zu 248 E/A mit HE-10-Steckverbindern.
• F: Welche Positionierfunktionen werden unterstützt?
  A: Er bietet 2 PWM/PTO-Kanäle mit 100 kHz für Positionieraufgaben.
• F: Welche seriellen Protokolle werden unterstützt?
  A: Er unterstützt Modbus-Master/Slave RTU/ASCII, den Zeichenmodus und SoMachine-Network über RS232/RS485.
• F: Wie groß ist der Betriebstemperaturbereich?
  A: Der Controller arbeitet bei Temperaturen von -10 °C bis 55 °C und kann bei Temperaturen von -40 °C bis 70 °C gelagert werden.
• F: Wie lange bleiben Retain-Variablen ohne Stromversorgung erhalten?
  A: Der interne Akku hält Retain-Variablen 3 Tage, 22 Stunden oder 10 Jahre lang; der optionale Akku TSXPLP01 verlängert die Pufferzeit auf 1 Jahr.
