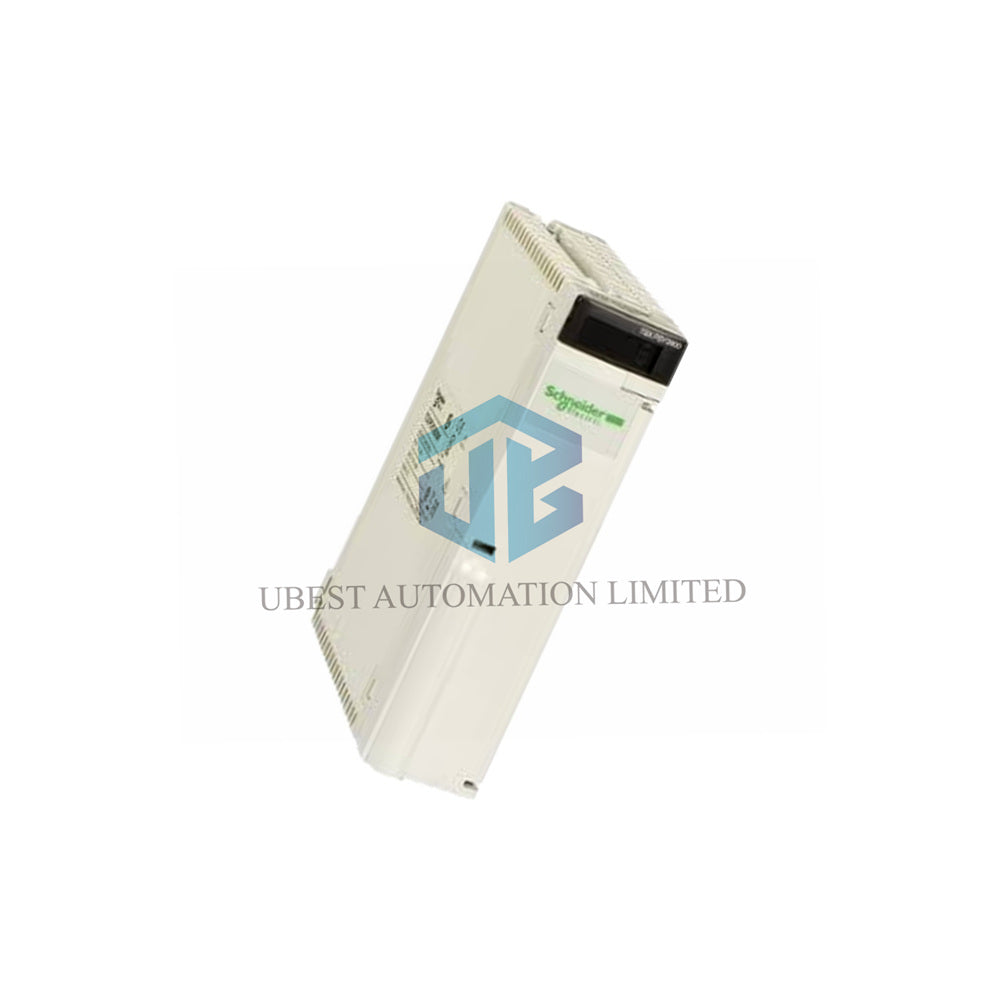

Schneider Electric Modicon Premium TSXPSY8500M Stromversorgungsmodul – 75 W, 85–264 V AC

Das TSXPSY8500M liefert stabile Leistung für Modicon-Premium-Automatisierungssysteme. Dieses 75-W-Modul unterstützt einen breiten AC-Eingangsspannungsbereich von 85 V bis 264 V. Es liefert 5 V DC bei 15 A sowie 24 V DC bei 1,6 A für Sensoren. Ingenieure entscheiden sich wegen des kompakten Doppelformats und des umfassenden Schutzpakets für das TSXPSY8500M.

Wichtige Leistungsdaten

• Marke: Schneider Electric
• Modell: TSXPSY8500M
• Baureihe: Modicon Premium Automation Platform
• Gesamte Sekundärleistung: 75 W bei 5 V DC
• 5-V-DC-Ausgang: 15 A Dauerstrom
• 24-V-DC-Sensorausgang: 1,6 A Dauerstrom
• Eingangsspannung 1: 85–140 V AC (Nennspannung 100–120 V AC)
• Eingangsspannung 2: 170–264 V AC (Nennspannung 200–240 V AC)
• Netzfrequenz: 50/60 Hz, Grenzwerte 47–63 Hz
• Eingangsstrom: 1700 mA bei 100 V; 500 mA bei 240 V
• Einschaltstrom: 30 A bei 100 V; 60 A bei 240 V
• Modulformat: Doppel
• Gewicht: 0,74 kg (1,63 lb)

Wichtigste Verkaufsargumente

• Der breite AC-Dual-Range-Eingang unterstützt weltweit Stromnetze mit 85–140 V und 170–264 V.
• Eine interne träge 4-A-Sicherung schützt den Primärkreis vor Fehlerströmen.
• Der Sekundärkreis schützt vor Überlast, Überspannung und Kurzschlüssen.
• Liefert 100 W nutzbare Sekundärleistung bei 55 °C mit zusätzlichem Lüftermodul.
• Liefert 85 W bei 55 °C und 77 W bei 60 °C ohne zusätzliche Kühlung.
• Drei LEDs an der Vorderseite zeigen Sensorspannung, Ausgangsstatus und Batteriestörungsstatus an.
• Der Isolationswiderstand zwischen Primärseite und Erde beträgt mehr als 100 MOhm.
• Übersteht Mikroaussetzer von 10 ms ohne Ausgangsverlust.
• Gehäuse im Doppelformat spart Platz in den Racks der Premium-Plattform.

Schutz und elektrische Daten

• Primärsicherung: Intern, 4 A, 5 × 20 mm, träge
• Überlastschutz: Sekundärkreis
• Überspannungsschutz: Sekundärkreis
• Kurzschlussschutz: Sekundärkreis
• I²t bei Aktivierung: 15 A²·s bei 100 V; 8 A²·s bei 240 V
• It bei Aktivierung: 0,15 A·s bei 100 V und 240 V
• Spannungsfestigkeit: 2000 V Primärseite/Erde; 2000 V Primärseite/Sekundärseite
• Isolationswiderstand: ≥100 MOhm zwischen Primärseite und Erde sowie zwischen Primär- und Sekundärseite

Umgebungsbeständigkeit

• Betriebstemperatur: 0–60 °C (32–140 °F)
• Lagertemperatur: -25–70 °C (-13–158 °F)
• Relative Luftfeuchtigkeit: 10–95 % ohne Kondensation im Betrieb
• Luftfeuchtigkeit bei Lagerung: 5–95 % ohne Kondensation
• Betriebshöhe: 0–2000 m (0–6561 ft)
• Überbrückungszeit bei Mikroausfällen: 10 ms
• Schutzbeschichtung: TC-Beschichtung
• Schutzart: IP20
• Verschmutzungsgrad: 2

Installationsanleitung

• Schieben Sie das Modul in einen Steckplatz des Modicon-Premium-Racks; es benötigt einen Platz im Doppelmodulformat.
• Schließen Sie die AC-Versorgung an die Primärklemmen an; prüfen Sie den Frequenzbereich von 47–63 Hz.
• Schließen Sie den 5-V-DC-Ausgang mit 15 A gemäß den Verdrahtungsvorschriften der Plattform an die Rack-Backplane an.
• Schließen Sie die 24-V-DC-Sensorversorgung mit 1,6 A je nach Bedarf an die Feldsensoren an.
• Vergewissern Sie sich nach dem Einschalten, dass die grüne OK-LED leuchtet, um die Ausgangsspannungen zu überprüfen.
• Behalten Sie die BAT-LED im Blick; ein rotes Licht signalisiert eine Batteriestörung.
• Fügen Sie ein Lüftermodul hinzu, um bei 55 °C eine Sekundärleistung von 100 W zu erreichen.
• Die Umgebungstemperatur muss für die Nennausgangsleistung höchstens 60 °C betragen.
• Für einen sicheren Betrieb muss Verschmutzungsgrad 2 eingehalten werden; die Höhe muss unter 2000 m liegen.

Lieferumfang

• 1 × Stromversorgungsmodul Schneider Electric TSXPSY8500M
• 1 × Schutzverpackung
• Paketabmessungen: 26 × 18 × 9 cm
• Paketgewicht: 1.026 kg (2.262 lb)
• Versand mit FedEx, UPS oder DHL

Häufig gestellte Fragen

• Welche Eingangsspannungsbereiche akzeptiert das TSXPSY8500M? Für den weltweiten Einsatz unterstützt es 85–140 V AC und 170–264 V AC bei 47–63 Hz.
• Wie viel Sensorstrom mit 24 V kann ich entnehmen? Das Modul liefert 1,6 A bei 24 V DC für Feldsensoren.
• Schützt das Modul vor Kurzschlüssen? Ja, es schützt den Sekundärstromkreis vor Kurzschlüssen, Überlast und Überspannung.
• Was ist der Unterschied zwischen den Nennleistungen von 77 W und 100 W? Für eine Nennleistung von 100 W ist bei 55 °C ein Lüftermodul erforderlich; ohne dieses beträgt die Ausgangsleistung bei 55 °C 85 W und bei 60 °C 77 W.
• Was zeigen die drei LEDs auf der Vorderseite an? Grüne LEDs zeigen die Sensorspannung und einen einwandfreien Ausgang an; eine rote LED signalisiert Batteriestörungen.
