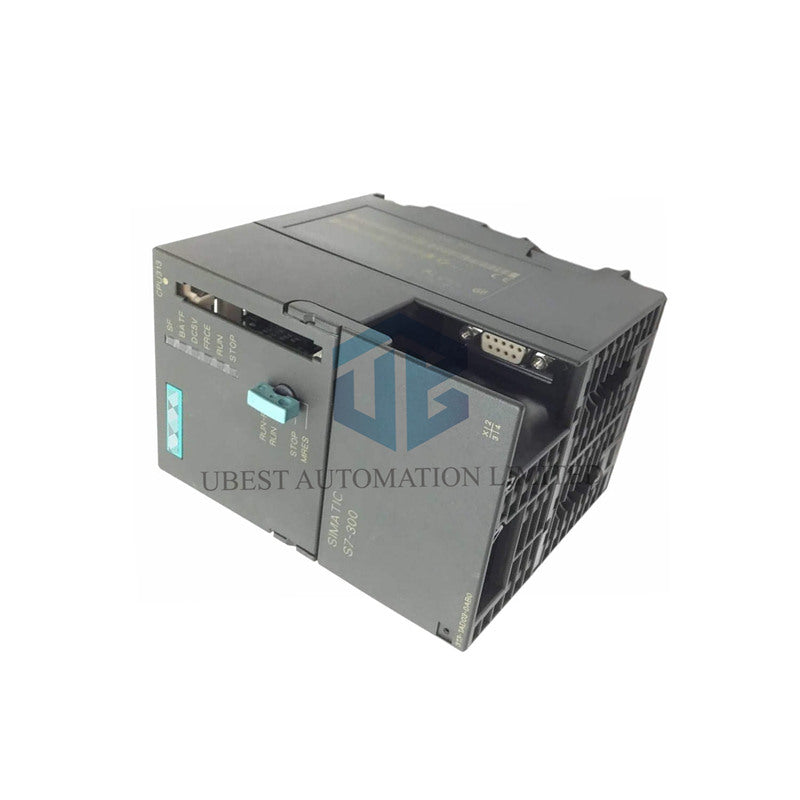

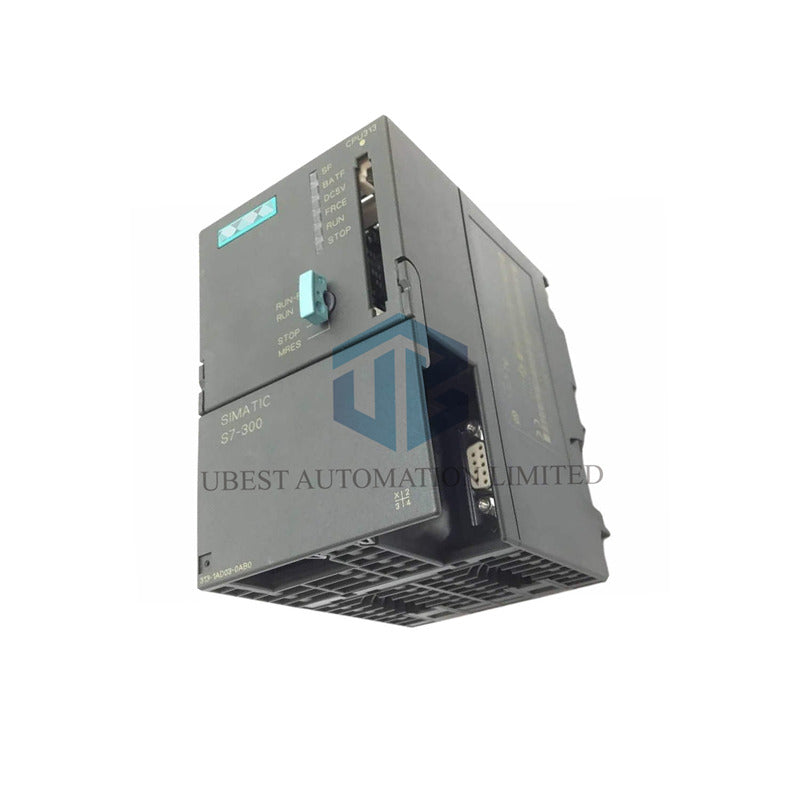

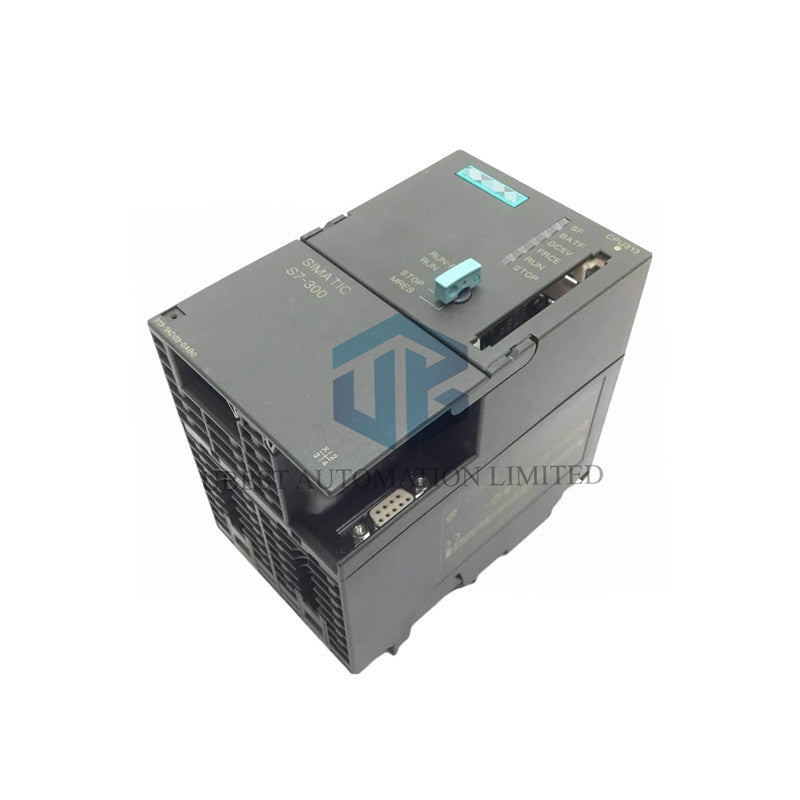

Siemens 6ES7313-1AD03-0AB0: Kompaktes & Effizientes S7-300 CPU-Modul

Steuern Sie kleinere Automatisierungsprojekte zuverlässig. Das Siemens 6ES7313-1AD03-0AB0 ist ein kompaktes CPU 313 Modul für die S7-300 Serie. Dieser Controller verfügt über 12 KB integrierten Arbeitsspeicher und eine schnelle Verarbeitungsgeschwindigkeit. Es ist eine ausgezeichnete Wahl für eigenständige Maschinen, Fördersteuerungen und grundlegende Prozessautomatisierungsaufgaben.

Detaillierte Technische Spezifikationen

• Produktmodell: Siemens 6ES7313-1AD03-0AB0 (CPU 313, S7-300 Serie).
• Verarbeitungskapazität: 12 KB integrierter Arbeitsspeicher, 0,6 µs Bit-Bearbeitungszeit.
• Integrierte I/O-Kapazität: Unterstützt ein lokales Rack mit bis zu 8 Modulen (max. 256 DI/256 DO).
• Programmierressourcen: Bis zu 128 FBs, 128 FCs, 127 DBs, 64 Zähler und 128 Timer.
• Kommunikation: MPI-Schnittstelle (187,5 kbit/s) für PG/OP, S7 Basic und globale Datenkommunikation.
• Stromversorgung: 24V DC (20,4-28,8V), typischer Leistungsverlust von 8W.
• Retentiver Speicher: Erhält Daten über Batterie oder konfigurierbare Retentivität ohne Batterie.
• Zyklusüberwachung: Einstellbare Watchdogs von 1 ms bis 6000 ms (Standard 150 ms).

Installation & Systemkonfiguration

• Rack-Konfiguration: Für ein einzelnes Zentralrack (CR) mit maximal 8 Erweiterungsmodulen ausgelegt.
• Montageabmessungen: Kompakte Größe: 80 mm (B) x 125 mm (H) x 130 mm (T), Gewicht ca. 530 g.
• Speicherkarte: Erfordert eine Micro Memory Card (MMC) zum Laden und Sichern des Benutzerprogramms.
• Programmierung: Vollständig programmierbar mit Siemens STEP 7 Software (V5.0 oder höher).

Verpackungs- & Serviceinformationen

• Dieses Produkt wird als Ersatz-CPU-Modul für Reparatur oder Austausch geliefert.
• Das CPU-Modul wird sicher verpackt, um Transportschäden zu vermeiden.
• Wir bieten zuverlässigen weltweiten Versand via FedEx, UPS und DHL an.

Experten-FAQs für Anwendungstechniker

• Für welche Anwendungen ist diese CPU am besten geeignet?
  Sie ist ideal für eigenständige Maschinen mit moderater I/O-Anzahl, wie Verpackungsmaschinen, Materialflusssysteme und kleine Prozessstationen, die eine zuverlässige Logiksteuerung ohne komplexes Netzwerk benötigen.
• Kann sie über Profibus DP kommunizieren?
  Nicht nativ. Die CPU verfügt nur über eine MPI-Schnittstelle. Sie können jedoch ein separates Kommunikationsprozessor-Modul (z.B. CP 342-5) in das Rack einfügen, um Profibus DP Master- oder Slave-Funktionalität zu ermöglichen.
• Wie funktioniert die Batteriepufferung?
  Ein optionales Batteriemodul (typischerweise am Netzteil angeschlossen) erhält den RAM bei ausgeschalteter Hauptstromversorgung und bewahrt das komplette Benutzerprogramm sowie alle retentiven Datenbereiche.
• Was ist der Unterschied zwischen Arbeits- und Ladespeicher?
  Der Arbeitsspeicher (12 KB RAM) ist der Speicher, in dem das aktuell ausgeführte Programm läuft. Der Ladespeicher befindet sich auf der MMC-Karte (bis zu 4 MB Flash); er speichert das gesamte Projekt und ist nichtflüchtig. Die CPU kopiert die aktiven Teile beim Start in den Arbeitsspeicher.
• Ist sie für sicherheitsrelevante Anwendungen (Safety) geeignet?
  Nein. Die Standard-CPU 313 ist nicht für Sicherheitsfunktionen zertifiziert. Für Sicherheitsanwendungen benötigen Sie eine spezielle Fail-Safe CPU aus der S7-300F Serie.
