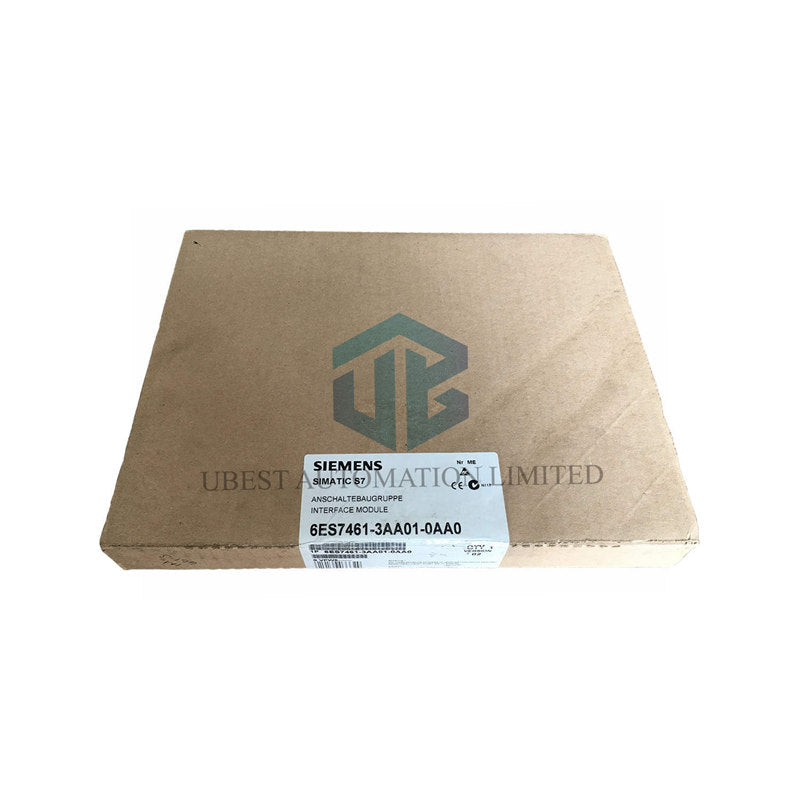

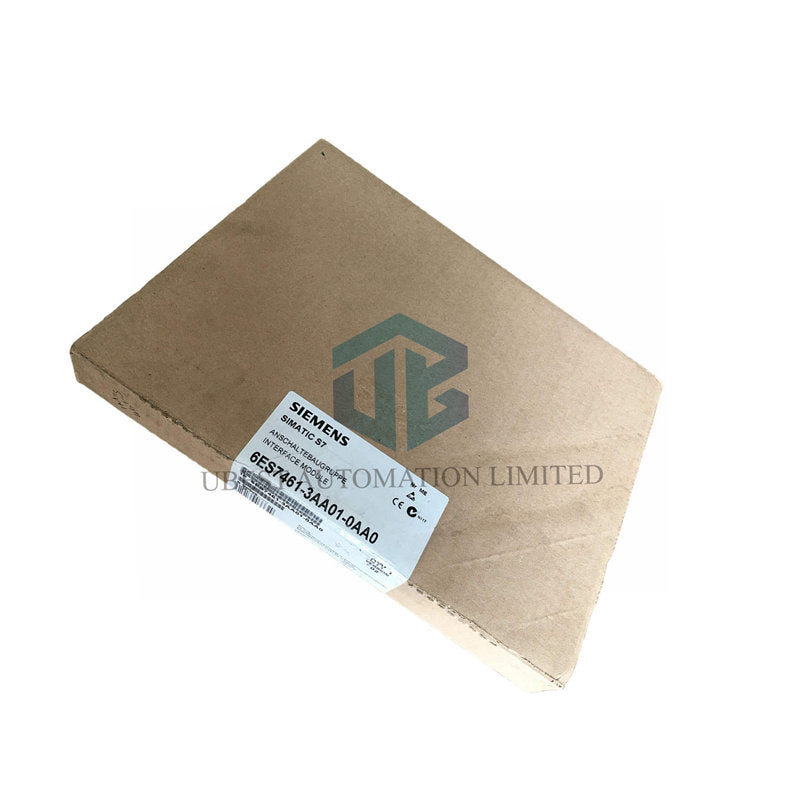

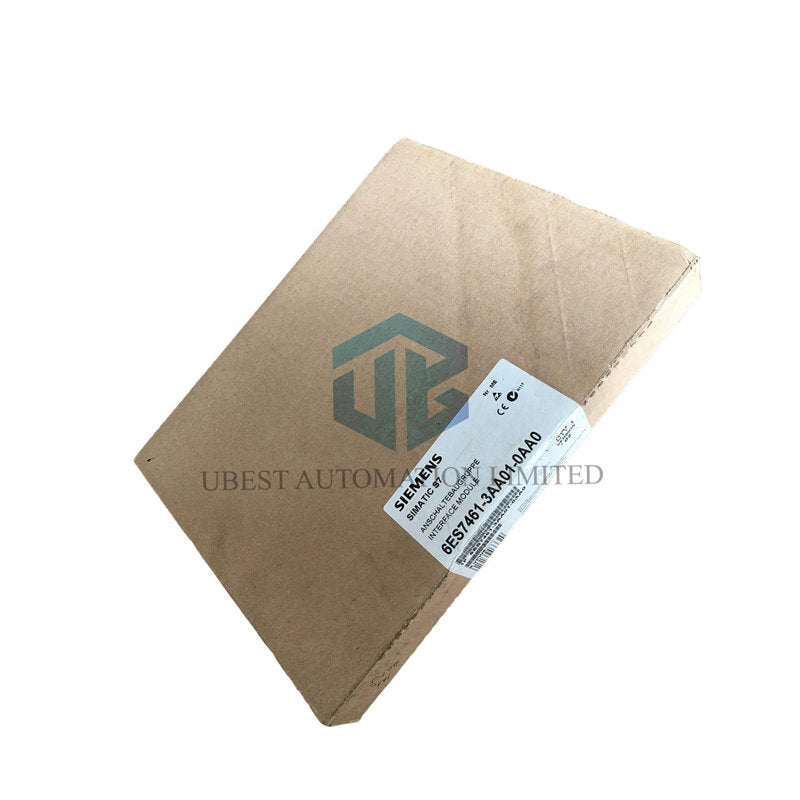

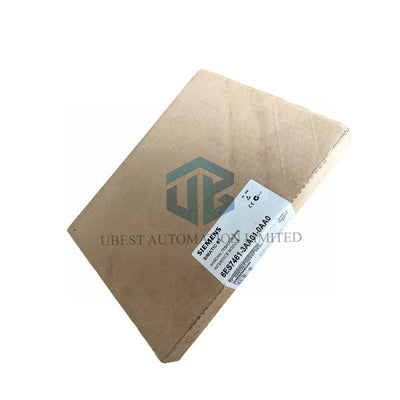

Siemens 6ES7461-3AA01-0AA0: Empfängermodul für Fern-Erweiterungsrack

Erweitern Sie die Fern-I/O-Kapazität Ihres S7-400-Systems zuverlässig. Das Siemens 6ES7461-3AA01-0AA0 (IM 461-3) ist ein Empfänger-Schnittstellenmodul. Es wird in ein Fern-Erweiterungsrack (ER) eingebaut und über einen gepaarten IM 460-3 Sender mit dem zentralen Steuerungsrack verbunden. Dadurch können Sie I/O-Module bis zu 102 Meter vom Haupt-CPU entfernt platzieren.

Detaillierte Technische Spezifikationen

• Produktmodell: Siemens 6ES7461-3AA01-0AA0 (IM 461-3 Serie).
• Modulfunktion: Empfänger-Schnittstellenmodul für Fern-Erweiterungsracks.
• Anschlusstyp: Für verteilte Kopplung bis zu 102 m, benötigt gepaarten IM 460-3 Sender.
• Kommunikationsbus: Arbeitet über den C-Bus für umfassende Datenübertragung.
• Stromverbrauch: Zieht max. 620 mA vom 5V-Rückplane; max. Leistungsverlust 3.100 mW.
• Erforderliches Zubehör: Benötigt Abschlussstecker 6ES7461-3AA0-7AA1 für korrekte Signalabschluss.
• Maximale Kabellänge: 102,25 Meter Gesamtstrecke vom ersten bis zum letzten Schnittstellenmodul in einer Kette.

Installation & Hardware-Details

• Montage: Wird im ersten Steckplatz eines Fern-S7-400-Erweiterungsracks installiert.
• Anschluss: Verbindet sich über ein spezielles Schnittstellenkabel mit dem IM 460-3 des zentralen Racks.
• Abschluss: Muss mit dem spezifizierten Siemens-Abschlussstecker für stabile Funktion verwendet werden.
• Modulabmessungen: 25 mm (B) x 290 mm (H) x 280 mm (T).
• Modulgewicht: Ca. 620 Gramm.

Verpackungs- & Serviceinformationen

• Im Paket enthalten ist das IM 461-3 Empfängermodul. Der Abschlussstecker wird üblicherweise separat verkauft.
• Dieses Produkt wird als Schlüsselkomponente für Systemerweiterungsprojekte geliefert.
• Wir gewährleisten eine zuverlässige weltweite Lieferung mit Versanddienstleistern wie FedEx, UPS und DHL.

Experten-FAQs für Systemdesigner

• Was ist der Unterschied zwischen dem C-Bus und dem P-Bus in diesem Zusammenhang?
  Der IM 461-3 erweitert den C-Bus (Kommunikationsbus), der Parameterdaten überträgt und die Kommunikation mit intelligenten Modulen (wie CPs oder FMs) im Fern-Rack ermöglicht. Einige andere Schnittstellenmodule erweitern nur den I/O-Bus (P-Bus).
• Kann ich verschiedene I/O-Module in einem Rack mit einem IM 461-3 mischen?
  Ja. Da er den vollständigen C-Bus erweitert, können Sie Standard-Digital-/Analog-I/O sowie komplexere Kommunikations-(CP) oder Funktions-(FM) Module im Fern-Rack verwenden.
• Wie viele Fern-Racks kann ich mit einem IM 460-3/IM 461-3 Paar verbinden?
  Typischerweise stellt dieses Paar eine Punkt-zu-Punkt-Verbindung zu einem einzelnen Erweiterungsrack her. Für mehrere Fern-Racks in einer Kette werden andere Schnittstellenmodule (wie IM 460-4/IM 461-4) verwendet.
• Warum ist der spezifische Abschlussstecker so wichtig?
  Der Abschlussstecker sorgt für die korrekte elektrische Impedanz am Ende der Kommunikationsleitung. Ohne ihn treten Signalreflexionen auf, die zu Datenkorruption und möglichem Systemausfall führen.
• Welche Kabel werden für die Verbindung benötigt?
  Sie müssen die spezifischen, geschirmten Schnittstellenkabel verwenden, die für das S7-400 Fern-Rack-System entwickelt wurden, wie die 6ES7 968-... Serie. Standardkabel funktionieren nicht korrekt.
