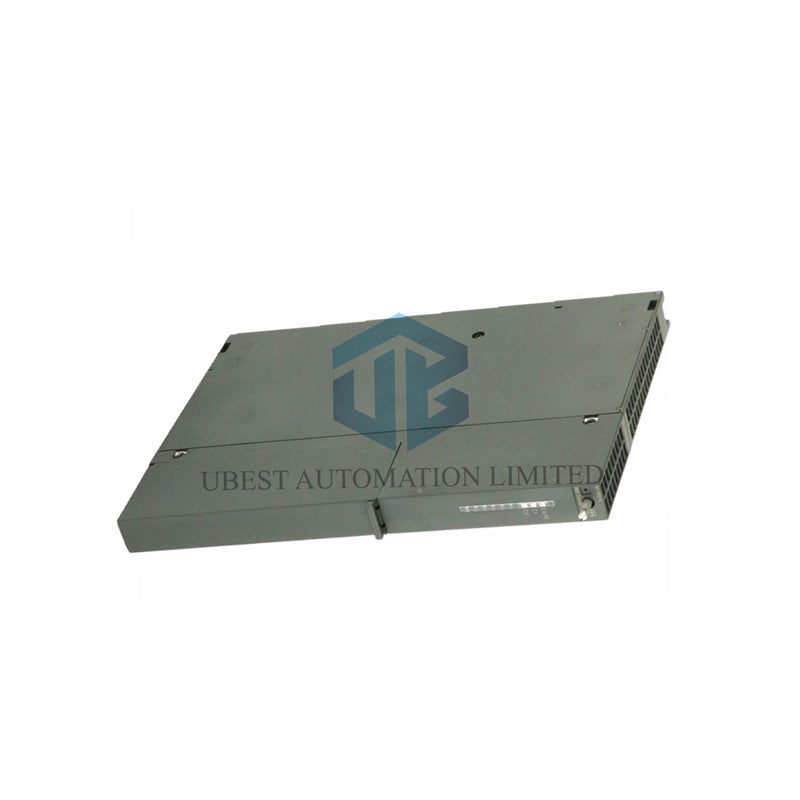

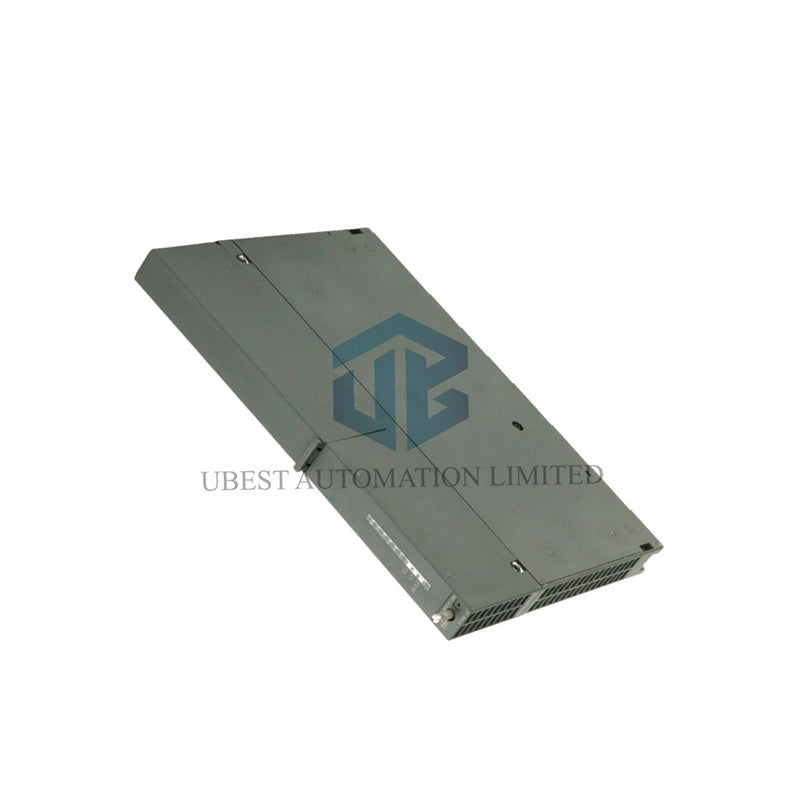

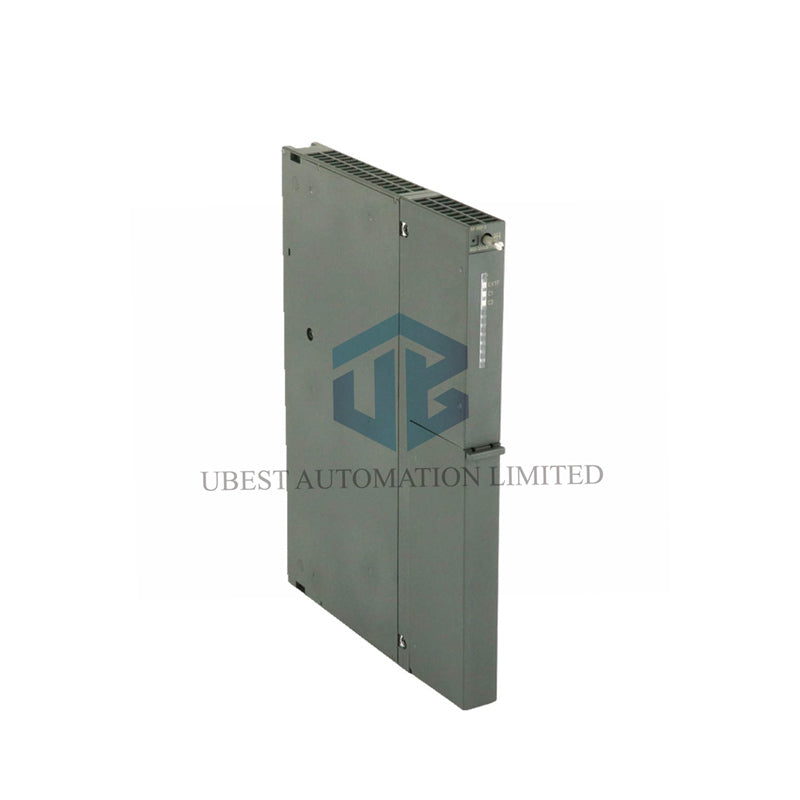

Siemens 6ES7460-3AA00-0AB0: Fern-Rack-Sender-Schnittstellenmodul

Erweitern Sie Ihr S7-400-System über das zentrale Steuerungsrack hinaus. Das Siemens 6ES7460-3AA00-0AB0 (IM 460-3) ist ein Sender-Schnittstellenmodul. Es verbindet ein zentrales S7-400-Rack mit entfernten Erweiterungsracks über Entfernungen von bis zu 102 Metern mittels K-Bus. So können Sie E/A-Module näher an Ihre Maschinen und Sensoren verteilen.

Detaillierte Technische Spezifikationen

• Produktmodell: Siemens 6ES7460-3AA00-0AB0 (IM 460-3 Serie).
• Modulfunktion: Sender-Schnittstellenmodul für zentrales Steuerungsrack.
• Anschlusstyp: Für verteilte Verbindung über K-Bus zu Erweiterungsracks.
• Maximale Entfernung: Bis zu 102 Meter zum zugehörigen Empfängermodul (IM 461-3).
• Bus-System: Überträgt das K-Bus-Signal zum entfernten Rack.
• Produktstatus: Dieses Produkt hat das Ende seines Produktionslebenszyklus erreicht.
• Produktklasse: Maßgefertigtes Produkt; kein standardisierter wiederverwendbarer Baustein.

Installations- & Kompatibilitätshinweise

• Erforderliche Kopplung: Muss mit einem kompatiblen Empfängermodul (IM 461-3) im entfernten Erweiterungsrack verwendet werden.
• Montage: Wird im zentralen S7-400-Rack installiert und belegt einen Steckplatz.
• Verpackung: Wird in Schutzverpackung mit den Maßen ca. 30,1 x 23,2 x 3,6 cm geliefert.
• Nettogewicht: Ca. 0,877 kg.
• Umweltkonformität: Bitte beachten Sie: Dieses Produkt ist nicht RoHS-konform.

Verpackungs- & Serviceinformationen

• Das Paket enthält das IM 460-3 Sender-Schnittstellenmodul.
• Dieses Modul wird als Einzelkomponente für Systemerweiterungsprojekte geliefert.
• Wir ermöglichen weltweiten Versand über Expressdienste wie FedEx, UPS und DHL.

Experten-FAQs für Systemarchitekten

• Was ist der Hauptzweck dieses Moduls?
  Seine Hauptaufgabe ist es, als „Startpunkt“ im zentralen Rack zu fungieren und den Backplane des SPS-Systems (insbesondere den K-Bus) über ein Kabel zu einem oder mehreren entfernten Racks mit E/A-Modulen zu verlängern.
• Was ist der Unterschied zwischen K-Bus und P-Bus im S7-400?
  Der K-Bus (Kommunikationsbus) wird für die Übertragung von Parameterdaten und für E/A-Module verwendet, die intelligente Kommunikation benötigen. Das IM 460-3 verlängert diesen K-Bus, im Gegensatz zu anderen Schnittstellenmodulen, die nur den E/A-Bus (P-Bus) verlängern.
• Kann ich mehrere entfernte Racks an ein IM 460-3 anschließen?
  Typischerweise verbindet ein Sendermodul ein Empfängermodul in einem Erweiterungsrack. Für mehrere entfernte Racks verwenden Sie mehrere IM 460/461-Paare oder andere Schnittstellentypen, die Verzweigungen unterstützen.
• Warum ist es als „Ende des Produktionslebenszyklus“ gekennzeichnet?
  Dies bedeutet, dass Siemens die Herstellung dieser spezifischen Variante eingestellt hat. Es ist für bestehende Systemreparaturen oder spezielle Altprojekte verfügbar, wird jedoch für Neuentwicklungen nicht empfohlen.
• Welche Kabel werden für die 102-m-Verbindung benötigt?
  Sie benötigen spezielle, geschirmte Verbindungskabel, die für das S7-400-Fernrack-System ausgelegt sind (z. B. 6ES7 968-...). Standard-Ethernet- oder Profibus-Kabel sind hierfür nicht geeignet.
