Spezifikationen – Herkömmliche E/A-Module

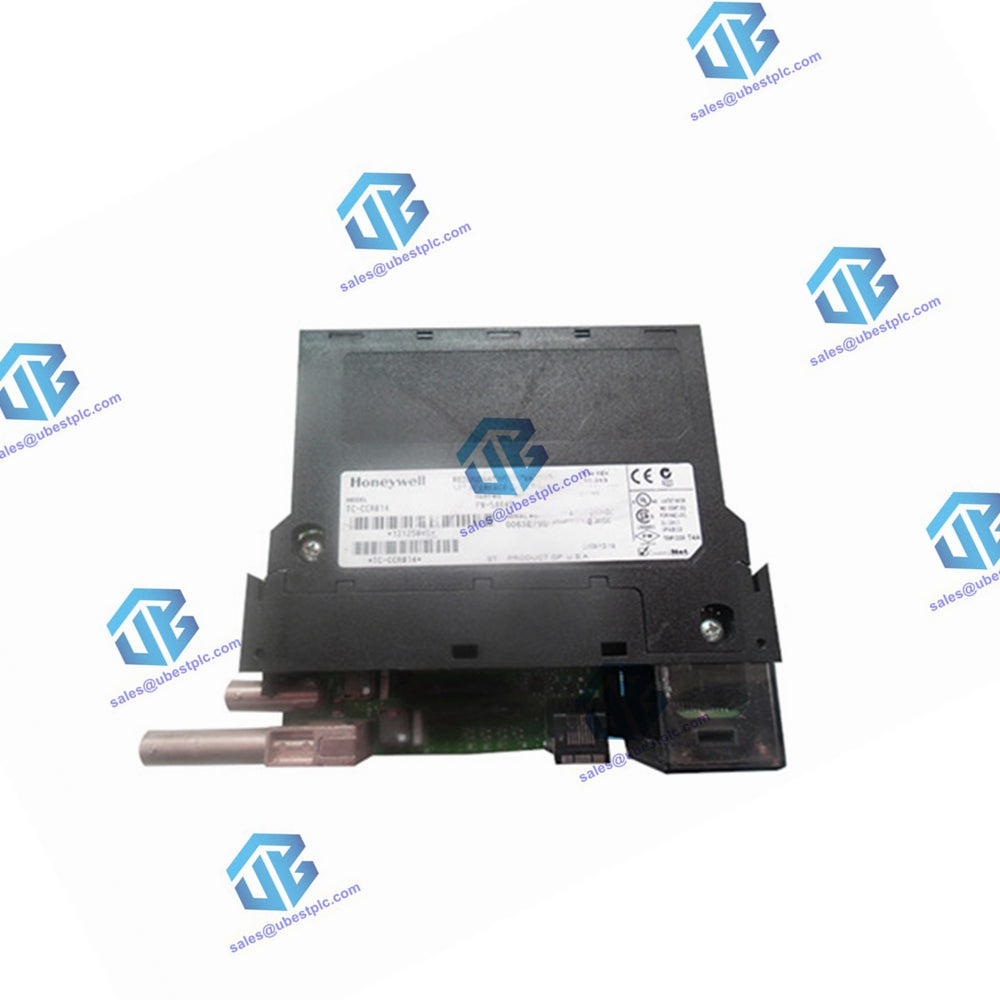

TC-IAH061, TK-IAH061 High-Level-Analogmodul mit 6 Eingängen, Spannung und Strom (10 V und 4–20 mA)

Parameterspezifikation

• Anzahl der Punkte: 6 galvanisch getrennte Kanäle
• Eingangsspannungsbereich (Spannung): 10,50 VDC maximal
• Eingangsstrombereich (Strom): 0 bis 21,0 mA (mit 249-Ohm-Widerstand)
• Spannungsauflösung: 16 Bit in jedem unten gezeigten Bereich
  • ± 10,5-Volt-Bereich: 343 μV typisch (15 Bit + Vorzeichen)
  • 0 bis 10,5 Volt Bereich: 171 μV typisch
  • 0 bis 5,25 Volt Bereich: 86 μV typisch
• Stromauflösung: 0,34 μA
• Eingangsimpedanz (Spannung): Größer als 10 MΩ
• Eingangsimpedanz (Strom): 249Ω
• Erkennung offener Schaltkreise: Hochskalierter Messwert (Spannung); Nullskalenwert (aktuell)
• Typische OC-Erkennungszeit: 5 Sekunden (Spannung); 1 Sek. (Aktuell)
• Rauschunterdrückung im Normalmodus: Größer als 60 dB bei 60 Hz
• Gleichtaktunterdrückung: 120 dB bei 60 Hz, 100 dB bei 50 Hz
• Kanalbandbreite: 0 bis 15 Hz (-3 dB)
• Einschwingzeit auf 5 % des Skalenendwerts: Weniger als 80 Millisekunden
• Kalibrierte Genauigkeit bei 25 °C: Besser als 0,1 % des Bereichs (Spannung); besser als 0,15 % des Bereichs einschließlich 0,05 % Messwiderstand (Strom)
• Modulaktualisierungsrate für alle Kanäle: 25 ms
• RFI-Immunität: Fehler von weniger als 2,0 % des Bereichs bei 10 V/m, 27 bis 1000 MHz
• Überspannungsfestigkeit: 120 VAC/VDC kontinuierlich bei Raumtemperatur (Spannung); 8 VAC/VDC mit integriertem Stromwiderstand (Strom)
• Eingangs-Offset-Drift mit der Temperatur: 2 V/°C typisch (Spannung); 8,0 V/°C typisch (Strom)
• Verstärkungsdrift mit der Temperatur: typisch 35 ppm/°C (Spannung); 45 ppm/°C typisch (aktuell)
• Verlustleistung: 4,3 W max
• Backplane-Strom: Siehe Daten zum Stromverbrauch des Moduls, Seite 46.
• Isolationsspannung:
  • Kanal zu Kanal: 100 % getestet bei 2546 VDC für 1 Sekunde
  • Benutzer zum System: 100 % getestet bei 2546 VDC für 1 Sekunde
• Anschlussklemmenblöcke: TC-TBNH, 20-poliger Klemmenblock
