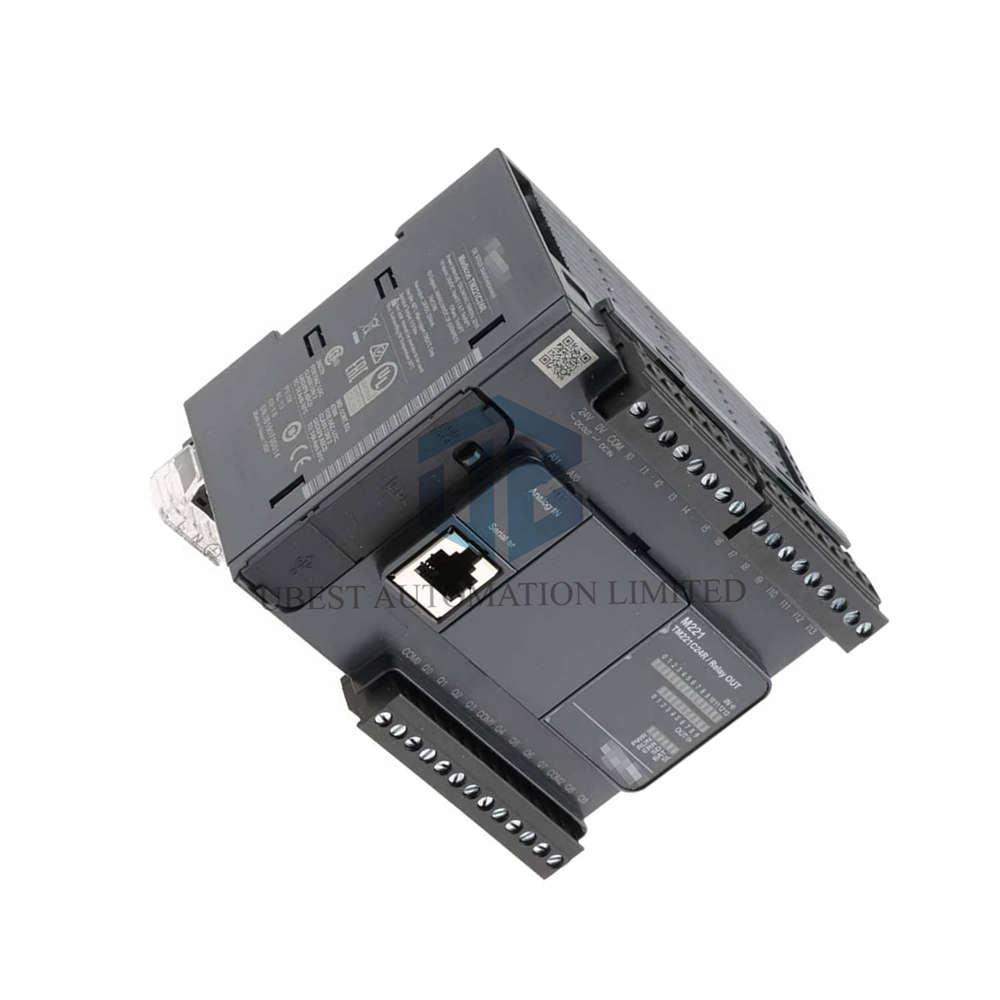

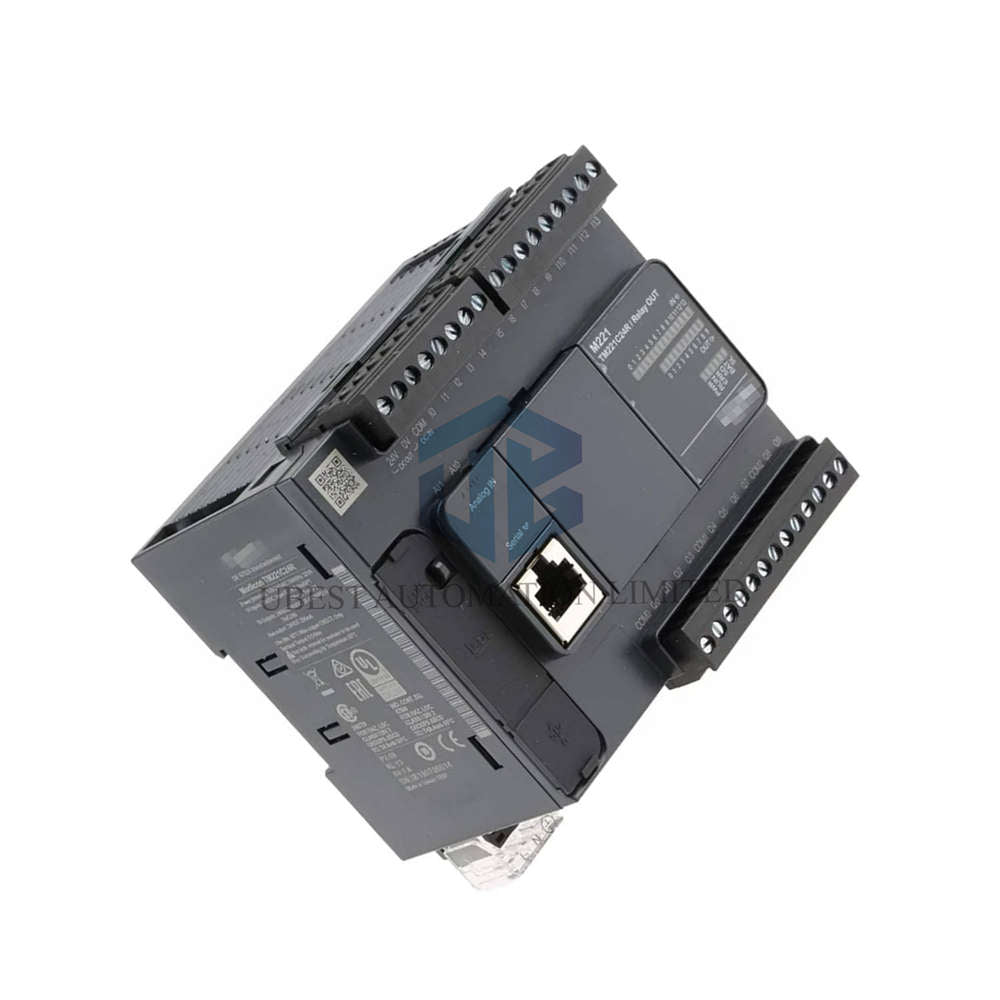

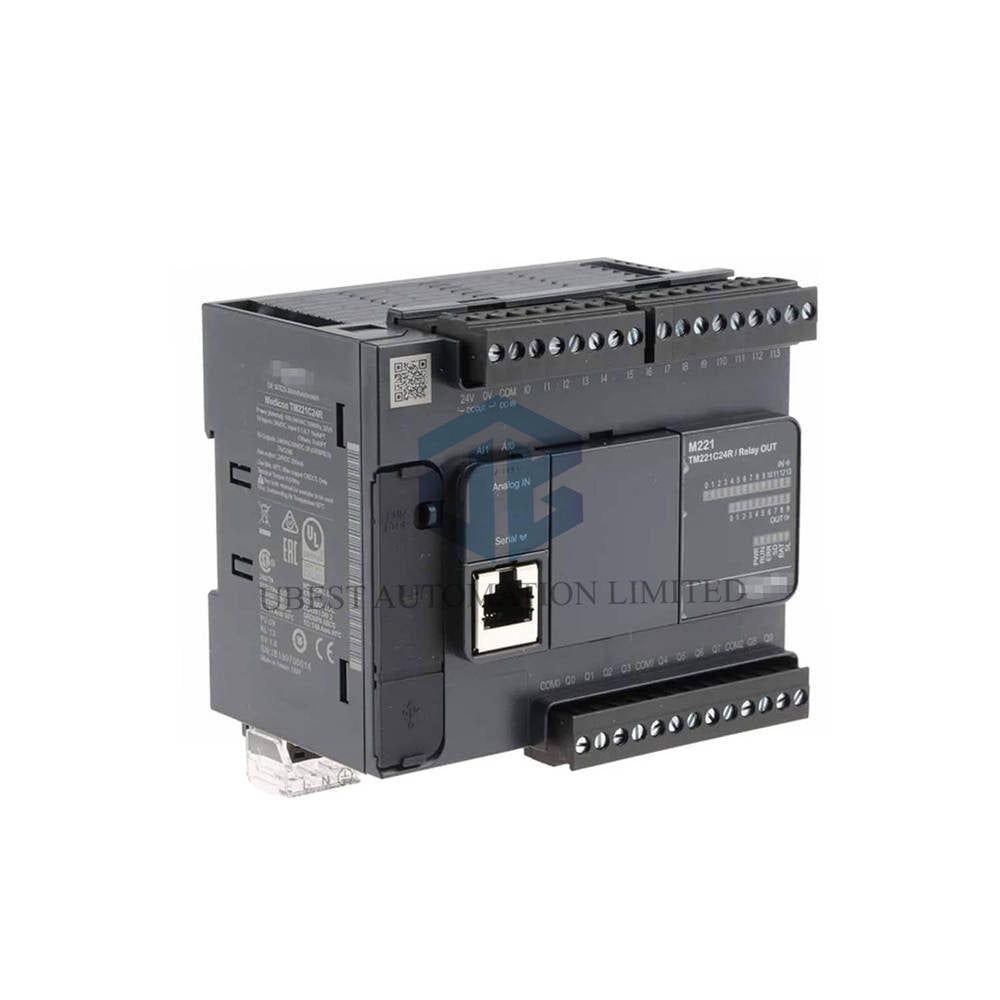

Schneider Electric Modicon TM221C24R Kompakt-SPS

Steigern Sie die Leistung Ihrer Automatisierung mit der Schneider Electric TM221C24R. Dieser kompakte Modicon-Controller bietet zuverlässige Leistung. Er verwaltet 14 digitale Eingänge und 10 Relaisausgänge. Außerdem liest er 2 analoge Signale. Der schnelle 32-Bit-Prozessor verarbeitet komplexe Aufgaben zügig. Er eignet sich ideal für kleine bis mittelgroße Maschinen und Schaltschränke. Die Montage auf einer DIN-Schiene ist einfach.

Produktspezifikationen

• Hersteller und Serie: Schneider Electric Modicon
• Vollständige Teilenummer: TM221C24R
• Stromversorgung: 24 V DC
• Digitale Eingänge: 14 Punkte
• Digitale Ausgänge: 10 Punkte (Relaisausführung)
• Analoge Eingänge: 2 Kanäle (0-10V)
• Prozessor: 32-Bit
• Programmspeicher: 256 kB
• Remanentspeicher: 64 kB
• Verarbeitungsgeschwindigkeit: 22 ns pro Anweisung
• Echtzeituhr (RTC): Integriert
• Erweiterung: Unterstützt zusätzliche E/A-Module
• Betriebstemperatur: -10°C bis +55°C
• Montage: DIN-Schiene (35 mm)
• Abmessungen (LxB): 130 mm x 95 mm
• Gewicht: 0.45 kg (1.00 lbs)

Wichtige Funktionen und Vorteile

• Vielseitige E/A: Kombination aus 14 digitalen Eingängen, 10 Relaisausgängen und 2 analogen Eingängen für eine flexible Steuerung.
• Schnelle Verarbeitung: 32-Bit-CPU mit einer Anweisungsgeschwindigkeit von 22 ns für einen reaktionsschnellen Betrieb.
• Ausreichender Speicher: 256 kB Programmspeicher und 64 kB Datenspeicher für die meisten Anwendungen.
• Einfache Erweiterung: Verbinden Sie zusätzliche Module, um Ihr System bei Bedarf auszubauen.
• Integrierte RTC: Integrierte Uhr für zeitbasierte Protokollierung und Steuerungsaktionen.
• Kompakte Bauweise: Spart durch die Montage auf einer DIN-Schiene Platz in Schaltschränken.
• Großer Temperaturbereich: Zuverlässiger Betrieb von -10°C bis 55°C.

Typische Anwendungen

• Steuerung kleiner Maschinen (Verpackung, Montage)
• Förder- und Materialtransportsysteme
• Gebäudeleittechnik und Beleuchtungssteuerung
• Industrielle Prozessautomatisierung
• Autonome Schaltschränke

Garantie und Versand

Für dieses Produkt gilt eine standardmäßige 12-monatige Garantie. Wir gewährleisten Qualität und Zuverlässigkeit. Wir versenden weltweit mit zuverlässigen Versanddienstleistern wie FedEx, UPS und DHL. Sie erhalten die Sendungsverfolgungsdaten für Ihre Bestellung.

Häufig gestellte Fragen

Welche Software wird zur Programmierung der TM221C24R verwendet?

Die Programmierung erfolgt mit der Software EcoStruxure Machine Expert - Basic von Schneider Electric (früher SoMachine Basic).

Können die Relaisausgänge Wechselstromlasten steuern?

Ja. Die Relaisausgänge sind vielseitig einsetzbar und können sowohl Wechselstromlasten (bis zu 240V) als auch Gleichstromlasten schalten, sofern deren Nennstrom berücksichtigt wird.

Welche Erweiterungsmodule sind kompatibel?

Das Gerät ist mit E/A-Erweiterungsmodulen der TM3-Serie kompatibel, um zusätzliche digitale, analoge oder spezielle Funktionskanäle hinzuzufügen.

Verfügt das Gerät über Ethernet-Kommunikation?

Das Basismodell TM221C24R verfügt nicht über integriertes Ethernet. Die Kommunikation erfolgt über serielle Schnittstellen. Ethernet-Versionen sind in derselben Serie erhältlich.

Wofür wird der Remanentspeicher verwendet?

Der 64-kB-Remanentspeicher bewahrt Daten wie Zähler, Timer und Variablen während eines Aus- und Einschaltvorgangs und verhindert so Datenverlust.
