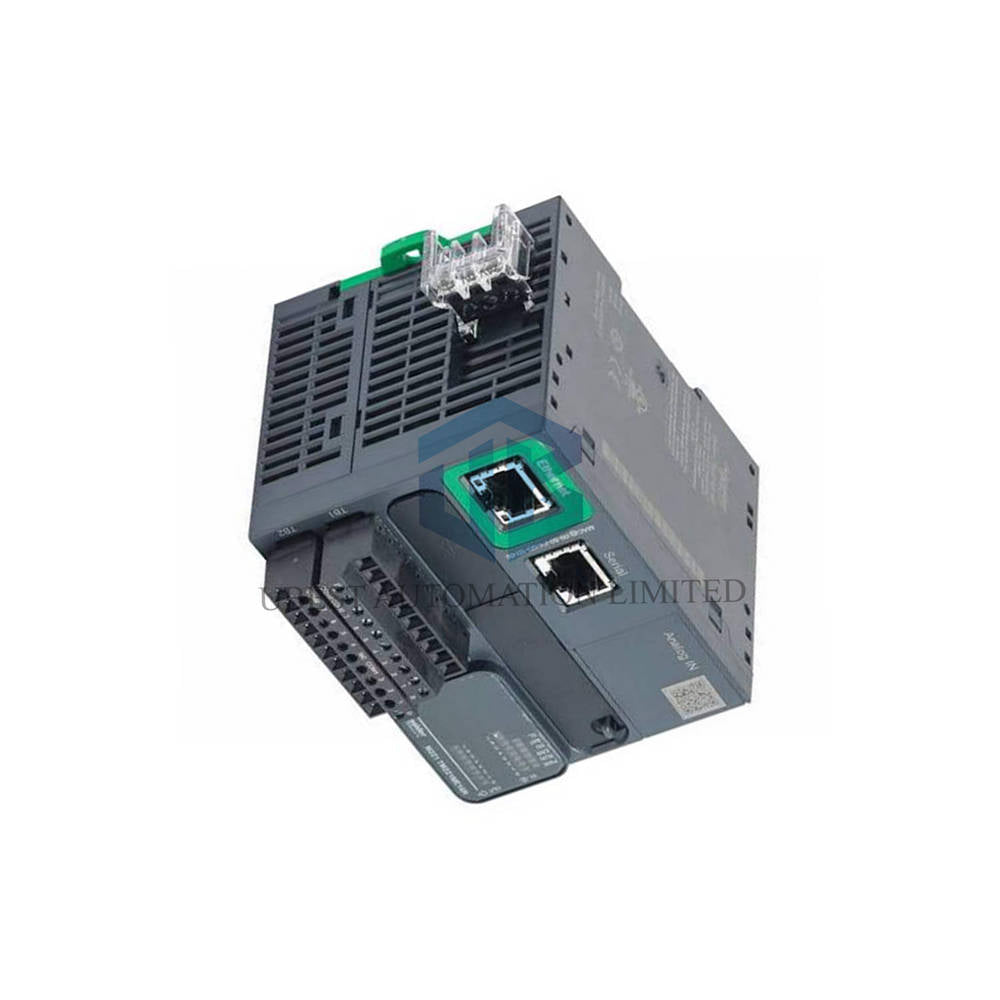

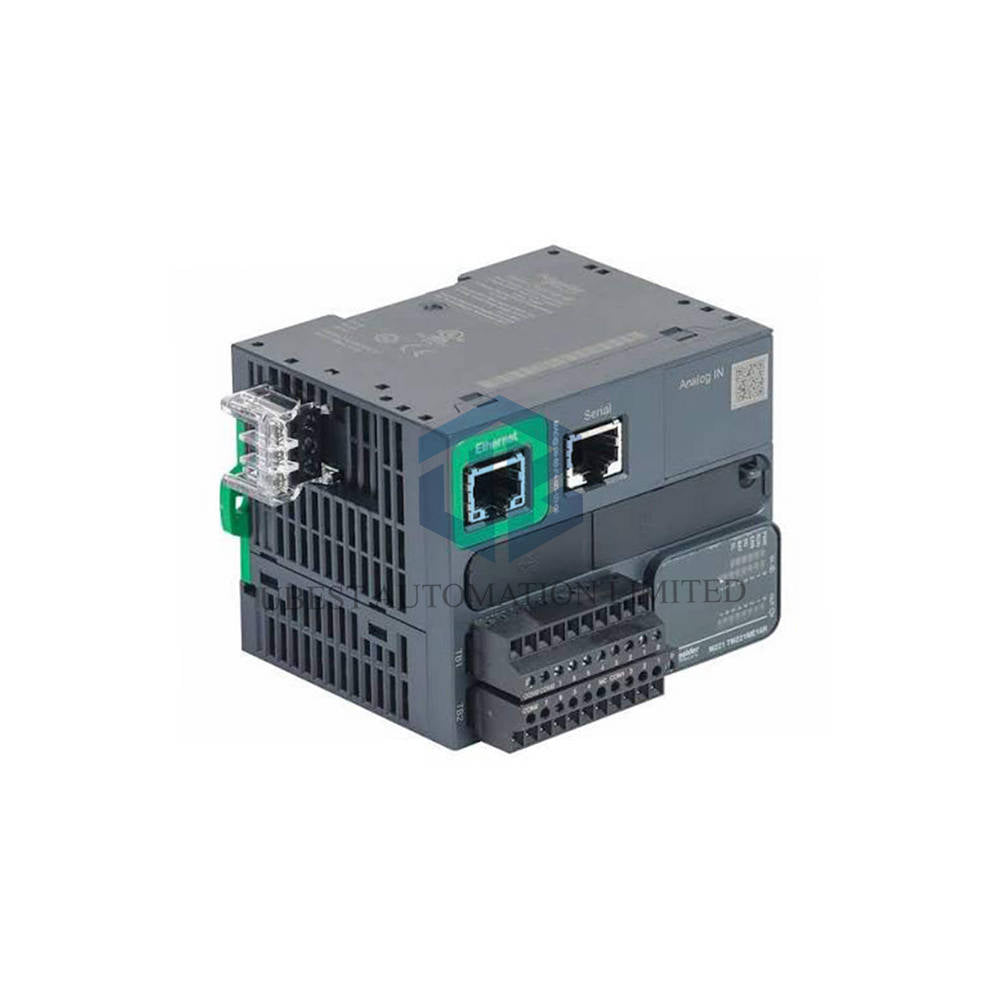

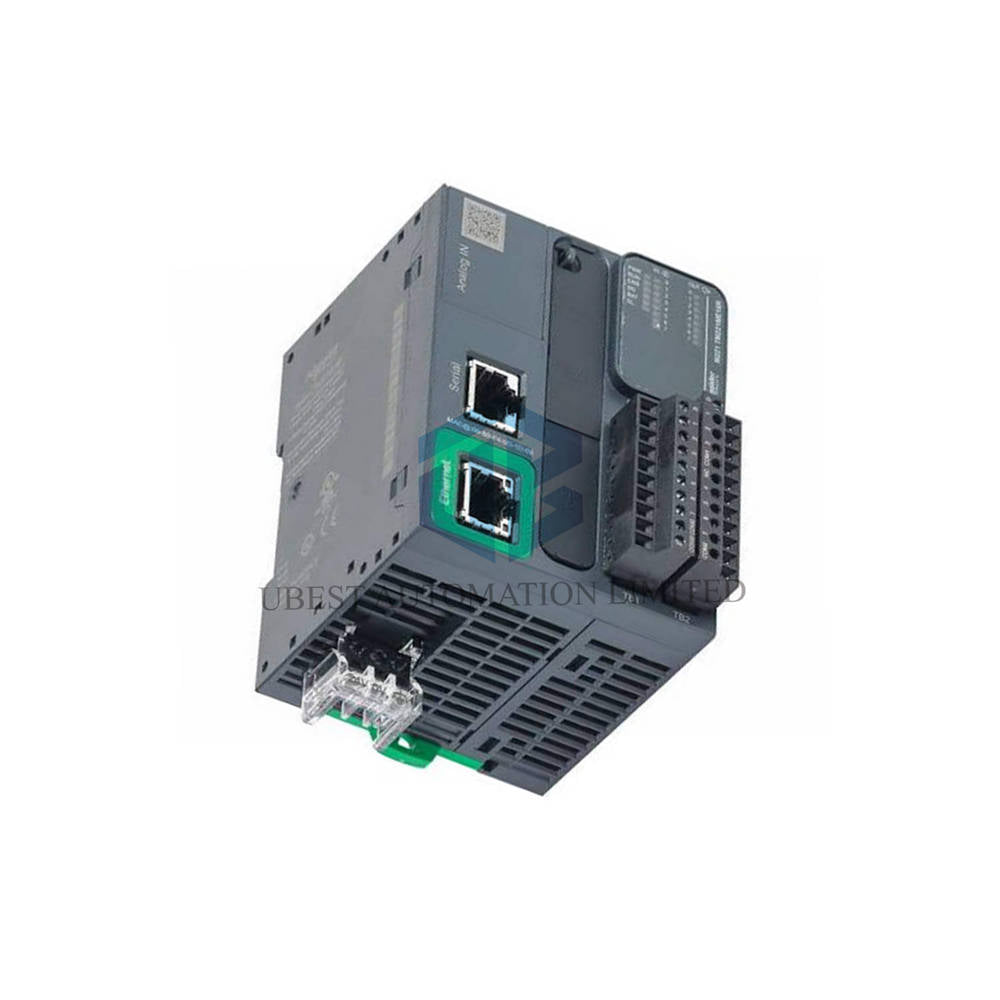

TM221ME16R Modicon M221-Logiksteuerung – 16 E/A, Relais, Ethernet, 24 V DC

Ingenieure entscheiden sich für den TM221ME16R, wenn sie eine kompakte Logiksteuerung mit Relaisausgängen und integriertem Ethernet benötigen. Dieses Modicon-M221-Gerät von Schneider Electric vereint 8 digitale Eingänge, 2 analoge Eingänge und 8 Relaisausgänge in einem 70 mm breiten Gehäuse. Es wird mit 24 V DC betrieben und unterstützt bis zu 7 Erweiterungsmodule für skalierbare Automatisierung.

Zusammenfassung

• Der TM221ME16R bietet 16 integrierte E/A-Punkte und flexible Relaisausgänge für AC- und DC-Lasten.
• Integrierte Ethernet-, USB- und RS232/RS485-Anschlüsse unterstützen die Protokolle Modbus TCP, Modbus RTU und SoMachine-Network.
• Die schnellen Zähleingänge erreichen 100 kHz, und die Steuerung unterstützt bis zu 14 gleichzeitige PID-Regelkreise.
• Ein Anwendungspeicher von 256 kB und ein Flash-Backup von 256 kB sichern Programme und Daten ohne Batterie.
• Die 24-V-DC-Versorgung akzeptiert 20,4–28,8 V, und die Steuerung arbeitet bei horizontaler Montage bei Temperaturen von -10 °C bis 55 °C.

Technische Daten

• Marke: Schneider Electric
• Modell: TM221ME16R
• Produktfamilie: Modicon M221
• Produkttyp: Logiksteuerung
• Versorgungsspannung: 24 V DC (Grenzwerte 20,4–28,8 V)
• Digitale Eingänge: 8 Eingänge, IEC 61131-2 Typ 1, Senke oder Quelle
• Analoge Eingänge: 2 Eingänge, 0–10 V, 10-Bit-Auflösung, 10 mV LSB
• Digitale Ausgänge: 8 Relaisausgänge, Schließer
• Ausgangsspannung: 5–125 V DC / 5–250 V AC
• Ausgangsstrom: 2 A pro Ausgang; 7 A pro gemeinsamen Anschluss
• Reaktionszeit der Eingänge: 5 µs für schnelle Eingänge; 35 µs für Standardeingänge
• Reaktionszeit der Ausgänge: 5 µs für Q0–Q1; 50 µs für Q2–Q3; 300 µs für die übrigen
• Zähleingänge: 4 schnelle Eingänge mit 100 kHz, 32-Bit-Kapazität
• Speicher: 256 kB Anwendungs-RAM, 256 kB RAM für interne Variablen, 256 kB Flash-Backup
• Echtzeituhr: Integriert, Gangabweichung ≤ 30 s/Monat bei 25 °C
• PID-Regelkreise: Bis zu 14 gleichzeitige Regelkreise
• Kommunikation: Ethernet RJ45 (10/100), USB mini B 2.0, RS232/RS485 RJ45
• Protokolle: Modbus TCP, Modbus RTU/ASCII, Ethernet/IP-Adapter, SoMachine-Network
• Betriebstemperatur: -10 bis 55 °C (horizontal); -10 bis 35 °C (vertikal)
• Lagertemperatur: -25 bis 70 °C
• Relative Luftfeuchtigkeit: 10–95 % ohne Kondensation
• Schutzart: IP20 mit aufgesetzter Abdeckung
• Abmessungen (H x T x W): 90 x 70 x 70 mm
• Gewicht: 0,264 kg

Wichtige Merkmale und Leistungsdaten

• Die Relaisausgänge des TM221ME16R steuern induktive und ohmsche Lasten und haben eine mechanische Lebensdauer von 20 Millionen Schaltzyklen.
• Die elektrische Lebensdauer beträgt bei induktiven AC-15-Lasten 100.000 Schaltspiele bei 240 V AC / 120 VA.
• Die Genauigkeit der Analogeingänge beträgt ±1 % des Messbereichsendwerts, bei einer Wandlungszeit von 1 ms pro Kanal.
• Die konfigurierbare Eingangsfilterung bietet Einstellungen von 0 ms, 3 ms oder 12 ms zur Unterdrückung von Störungen.
• Die Stoßspannungsfestigkeit beträgt im Gleichtakt 2 kV für Stromversorgungsleitungen und Relaisausgänge.
• Die Steuerung ist gemäß EN/IEC 61000-4-2 gegen Kontaktentladungen von 4 kV und Luftentladungen von 8 kV beständig.

Installationsanleitung

• Montieren Sie die Steuerung auf einer Tragschiene TH35-15 oder TH35-7.5 gemäß IEC 60715 oder befestigen Sie sie mit dem mitgelieferten Montagesatz an einer Schalttafel.
• Schließen Sie die 24-V-DC-Versorgung an die abnehmbare 3-polige Schraubklemme an und beachten Sie den Spannungsbereich von 20,4–28,8 V.
• Verdrahten Sie die Digitaleingänge an der 10-poligen Klemmenleiste. Verwenden Sie für schnelle Eingänge geschirmte Kabel mit einer Länge von bis zu 10 m.
• Schließen Sie die Relaisausgänge an die 11-polige Klemmenleiste an. Begrenzen Sie die Länge ungeschirmter Ausgangskabel auf 30 m.
• Führen Sie die Verdrahtung der Analogeingänge zum 4-poligen Stecker. Begrenzen Sie die Länge ungeschirmter Kabel auf 1 m.
• Schließen Sie das Ethernet-RJ45-Kabel auf einer Länge von maximal 100 m an. Begrenzen Sie die Länge des seriellen Busses auf 15 m (RS485) bzw. 3 m (RS232).
• Die Steuerung ist 10 ms lang gegen kurzzeitige Unterbrechungen unempfindlich. Verwenden Sie eine stabile Stromversorgung, um bei kurzen Unterbrechungen einen Neustart zu vermeiden.
• Schutzart IP20: Lassen Sie nach der Verdrahtung die Abdeckung angebracht.

Packliste

• 1 x TM221ME16R-Steuerung
• 1 x 3-poliger Netzteilstecker
• 1 x 10-poliger Eingangsstecker
• 1 x 11-poliger Ausgangsstecker
• 1 x 4-poliger Analog-Eingangsstecker
• 1 x Montagesatz
• 1 x Kurzanleitung

Versand

• Wir versenden weltweit mit Sendungsverfolgung per FedEx, UPS und DHL.
• Bestellungen verlassen das Lager innerhalb von 1–3 Werktagen nach Zahlungseingang.
• Die Laufzeit hängt vom Bestimmungsort und dem gewählten Versanddienstleister ab.

FAQ

• F: Was macht den TM221ME16R für gemischte AC/DC-Lasten geeignet?
  A: Die 8 Relaisausgänge schalten sowohl Lasten mit 5–125 V DC als auch mit 5–250 V AC, sodass eine Steuerung unterschiedliche Aktoren bedienen kann.
• F: Kann ich die I/O-Anzahl auf mehr als 16 Punkte erweitern?
  A: Ja, die Steuerung unterstützt bis zu 7 Erweiterungsmodule. Das 24-V-Netzteil liefert 0,46 A an den Erweiterungsbus.
• F: Wie sichert die Steuerung Programme?
  A: Ein integrierter Flash-Speicher mit 256 kB speichert Anwendung und Daten. Eine optionale BR2032-Batterie sichert die Uhr bei 25 °C für 1 Jahr.
• F: Welche Kommunikationsdienste bietet der Ethernet-Port?
  A: Der Port unterstützt die DHCP-Client-, Modbus-TCP-Server-/Client- und Modbus-TCP-Slave-Gerätefunktionen sowie die Rolle als Ethernet/IP-Adapter.
• F: Unterstützt der TM221ME16R Hochgeschwindigkeitszählung?
  A: Im HSC-Modus bietet er 4 schnelle Eingänge mit einer Frequenz von 100 kHz und einer Zählkapazität von 32 Bit.
