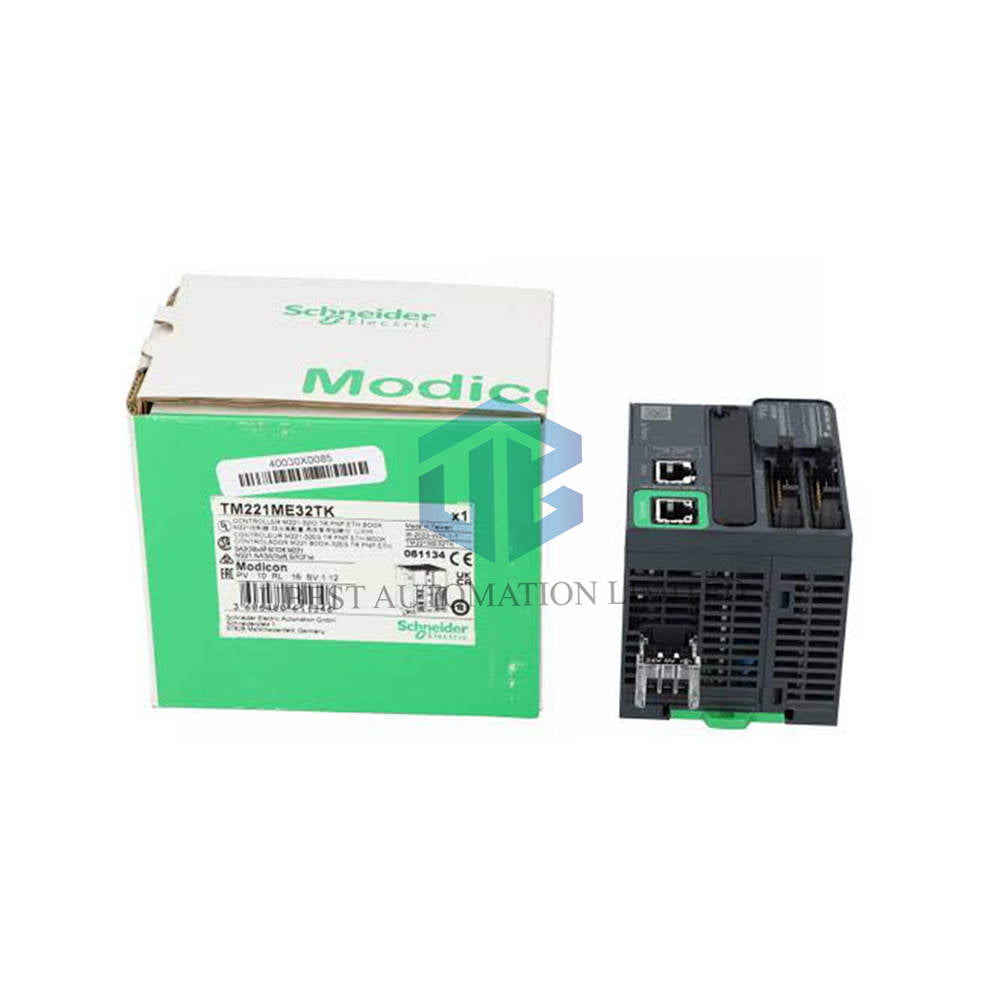

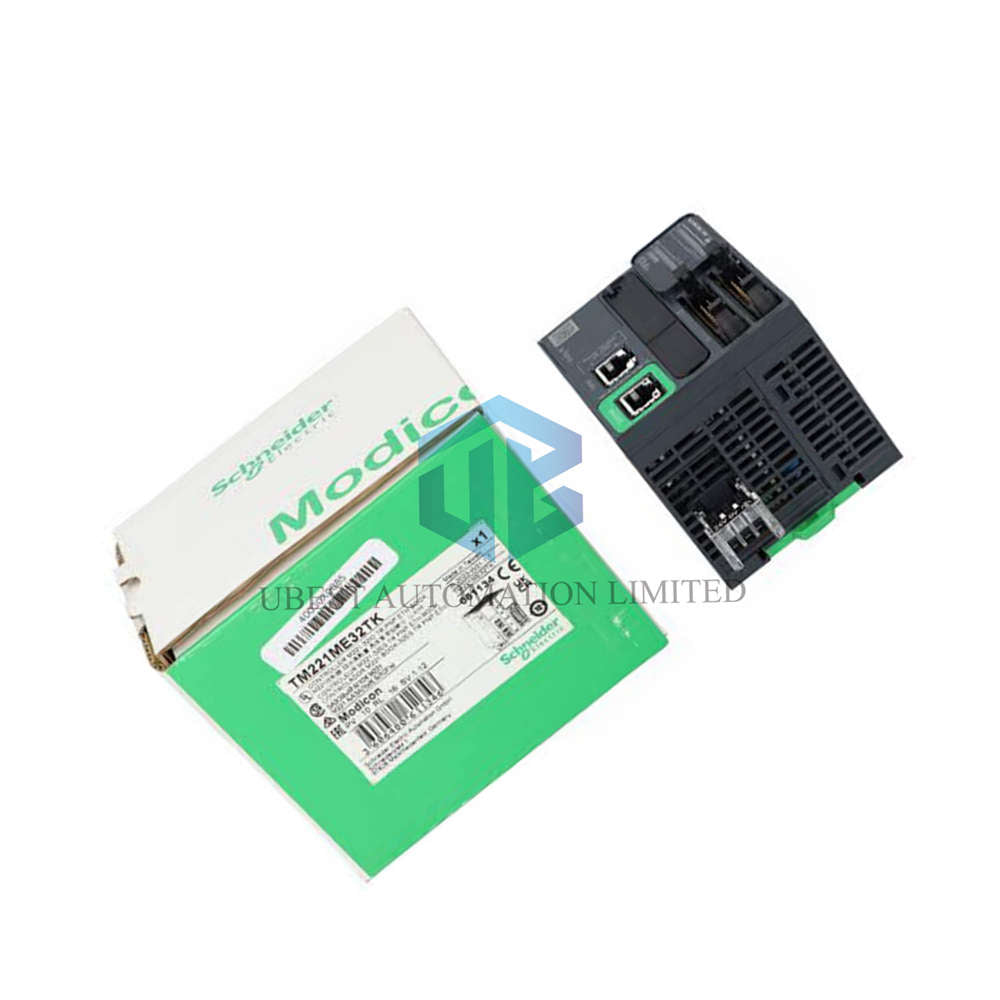

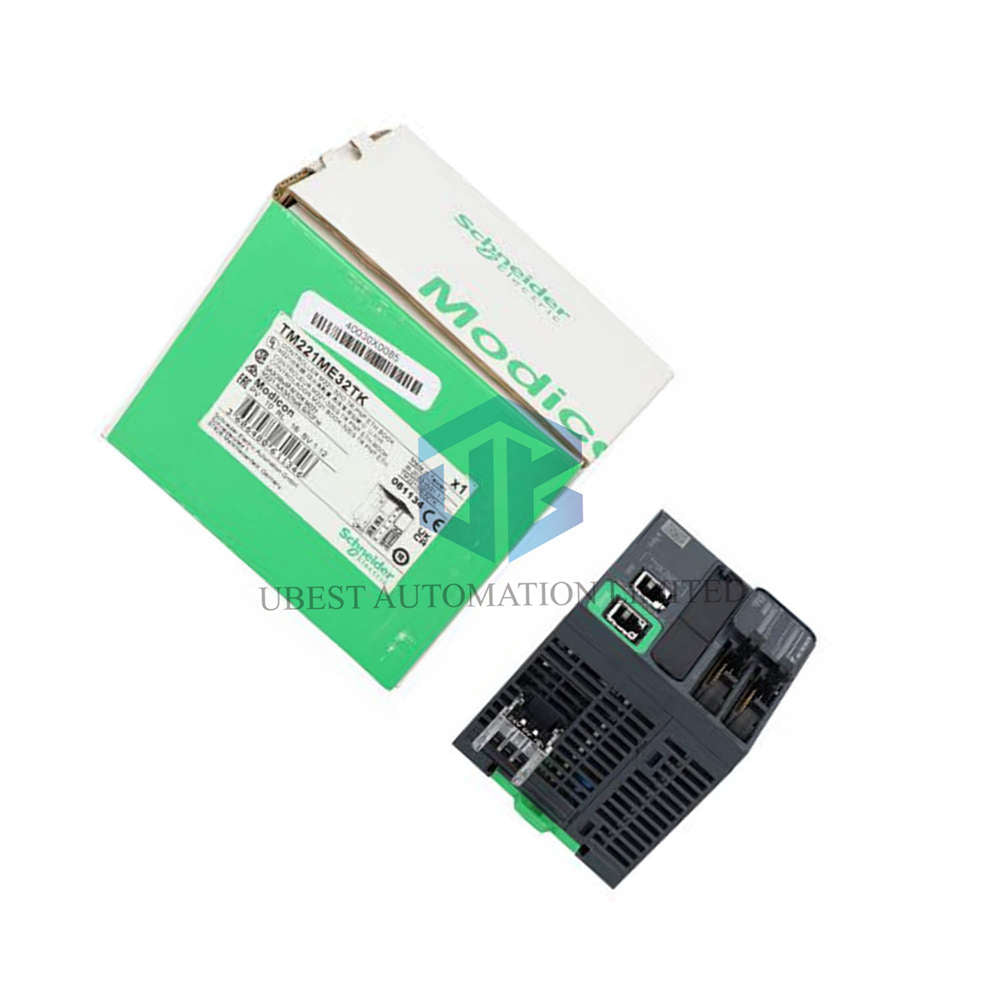

Schneider Electric TM221ME32TK Modicon M221-Logikcontroller – 32 Transistor-PNP-Ein-/Ausgänge mit Ethernet

Der TM221ME32TK von Schneider Electric gehört zur Reihe der Logikcontroller Modicon M221. Dieses kompakte Gerät vereint 16 digitale Eingänge, 2 Analogeingänge und 16 PNP-Transistorausgänge an einer 24-V-DC-Versorgung. Es richtet sich an Maschinenbauer, die schnelle Zählfunktionen, PWM und Ethernet-Konnektivität in einem Gerät für die DIN-Schienenmontage benötigen. Ingenieure setzen den TM221ME32TK typischerweise in Verpackungs-, Etikettier- und kleinen Montageanlagen ein. Der Controller führt boolesche Befehle in 0,2 µs aus und unterstützt bis zu sieben Erweiterungsmodule.

Zusammenfassung

• Die Modicon M221-Serie bietet einen Transistorcontroller mit 32 Ein-/Ausgängen, integriertem Ethernet-Port und serieller RJ45-Schnittstelle.
• Sechzehn digitale Eingänge umfassen vier schnelle Kanäle für Hochgeschwindigkeitszählung mit 100 kHz und einer Einschaltzeit von 5 µs.
• Sechzehn PNP-Transistorausgänge umfassen zwei schnelle Kanäle für PWM- und Impulsfolgen-Ausgänge mit 100 kHz.
• Zwei Analogeingänge bieten eine Auflösung von 10 Bit, einen LSB von 10 mV und eine Wandlungszeit von 1 ms pro Kanal.
• Der Controller unterstützt die Protokolle Modbus TCP, Ethernet/IP-Adapter sowie Modbus RTU/ASCII als Master oder Slave.
• Schneider Electric stattet die M221-Reihe mit einem Anwendungsspeicher von 256 kB und einer Echtzeituhr aus.

Technische Daten

• Marke: Schneider Electric
• Modell: TM221ME32TK
• Serie: Modicon M221
• Produkttyp: Logikcontroller mit 32 digitalen Ein-/Ausgängen
• Bemessungsversorgung: 24 V DC, Betriebsgrenzen 20,4 bis 28,8 V
• Leistungsaufnahme: 4,2 W ohne Erweiterung, 23,2 W mit maximaler Erweiterung
• Digitale Eingänge: 16 stromsenkende oder stromliefernde Eingänge, 4 schnelle Eingänge, typischer Strom 7 mA
• Eingangsreaktion: 5 µs Einschaltzeit für schnelle Eingänge, 35 µs für Standardeingänge
• Analogeingänge: 2 Kanäle, Bereich von 0 bis 10 V, 10-Bit-Auflösung, 10 mV LSB
• Analoggenauigkeit: ±1 % des Endwerts, 1 ms Wandlungszeit pro Kanal plus ein Zyklus
• Digitale Ausgänge: 16 PNP-Transistorausgänge, stromliefernd, 0,1 A pro Ausgang, 24 V DC
• Ausgangsreaktion: 5 µs für Q0 und Q1, 50 µs für Q2 und Q3, 300 µs für andere Klemmen
• Ausgangsfrequenz: 100 kHz PWM/PLS an Q0 und Q1, 5 kHz an Q2 und Q3
• Gemeinsamer Strom: 1,6 A pro Ausgangsgruppe, Leckstrom 0,1 mA, Spannungsabfall ≤1 V
• Schutz: Kurzschluss- und Überlastschutz bei 1 A mit automatischem Reset nach 1 s
• Speicher: 256 kB Anwendungs- und Daten-RAM, 256 kB interne Variablen, 256 kB Flash-Backup
• Datenspeicherung: Optionale SD-Karte mit 2 GB, BR2032-Batterie mit einer Lebensdauer von 4 Jahren
• Ausführungsgeschwindigkeit: 0.2 µs pro boolescher Anweisung, 0.3 ms pro 1-K-Ereignisaufgabenanweisung
• Objektbereiche: 512 %M-Bits, 8000 %MW-Wörter, 255 Timer, 255 Zähler
• Echtzeituhr: Integriert, Gangabweichung ≤30 s pro Monat bei 25 °C
• Regelung: Einstellbarer PID-Regler für bis zu 14 gleichzeitig laufende Regelkreise
• Positionierung: PTO mit 2 Achsen im Impuls/Richtung-Modus oder 1 Achse im CW/CCW-Modus bei 100 kHz
• Zählfunktion: 4 schnelle Eingänge im HSC-Modus, 32-Bit-Kapazität, A/B- und Impuls/Richtung-Modi
• Ethernet: 1 RJ45-Anschluss, 10BASE-T/100BASE-TX, 100 m Kupferkabel
• Serielle Verbindung: 1 RJ45-RS232/RS485-Anschluss, 1.2 bis 115.2 kbit/s, Modbus RTU/ASCII
• USB: Mini-B-USB-2.0-Programmieranschluss, 480 Mbit/s
• Protokolle: DHCP-Client, Ethernet/IP-Adapter, Modbus-TCP-Server/Client/Slave
• Isolierung: 500 V AC zwischen Schnelleingang und interner Logik, 500 V AC zwischen Ausgang und Logik
• Montage: TH35-15- oder TH35-7.5-DIN-Schiene, Schalttafelmontage mit Befestigungssatz
• Abmessungen: 90 mm Höhe, 70 mm Tiefe, 70 mm Breite, 0.27 kg Gewicht
• Umgebungstemperatur: -10 bis 55 °C bei horizontalem Einbau, -10 bis 35 °C bei vertikalem Betrieb
• Lagertemperatur: -25 bis 70 °C, relative Luftfeuchtigkeit 10 bis 95 % ohne Kondensation
• Schutzart: IP20 mit Schutzabdeckung, Verschmutzungsgrad ≤2
• Höhenlage: 0 bis 2000 m im Betrieb, 0 bis 3000 m bei Lagerung
• Vibrationsfestigkeit: 3.5 mm bei 5 bis 8.4 Hz, 1 gn bei 8.4 bis 150 Hz
• Stoßfestigkeit: 147 m/s² bei einer Testwellendauer von 11 ms
• Normen: EN/IEC 60664-1, EN/IEC 61131-2, EN/IEC 61010-2-201
• Zertifizierungen: ABS, CSA, cULus, LR, IACS E10, RCM, EAC, DNV-GL
• Kennzeichnung: CE

Umweltbeständigkeit und Störfestigkeit

• Die Festigkeit gegen elektrostatische Entladungen beträgt gemäß EN/IEC 61000-4-2 4 kV bei Kontaktentladung und 8 kV bei Luftentladung.
• Die Störfestigkeit gegen elektromagnetische Felder beträgt gemäß EN/IEC 61000-4-3 10 V/m im Frequenzbereich von 80 MHz bis 1 GHz.
• Die Störfestigkeit gegen Magnetfelder beträgt gemäß EN/IEC 61000-4-8 30 A/m bei 50/60 Hz.
• Die Störfestigkeit gegen schnelle transiente Störgrößen beträgt gemäß EN/IEC 61000-4-4 2 kV auf Versorgungsleitungen und 1 kV an I/O.
• Die Stoßspannungsfestigkeit beträgt gemäß EN/IEC 61000-4-5 2 kV im Gleichtakt auf AC-Versorgungsleitungen.
• Die Störfestigkeit gegen leitungsgeführte Störgrößen beträgt gemäß EN/IEC 61000-4-6 10 Vrms im Frequenzbereich von 0.15 bis 80 MHz.
• Die Störfestigkeit gemäß Schiffbauspezifikation beträgt 3 Vrms im Frequenzbereich von 0.1 bis 80 MHz für LR, ABS, DNV und GL.
• Die leitungsgebundenen Störaussendungen halten die Grenzwerte nach EN/IEC 55011 auf AC-Versorgungsleitungen im Frequenzbereich von 0.15 bis 0.5 MHz ein.
• Die abgestrahlten Störaussendungen halten die Grenzwerte der Klasse A nach EN/IEC 55011 in 10 m Entfernung im Frequenzbereich von 30 bis 230 MHz ein.
• Die Immunität gegen kurze Unterbrechungen beträgt 10 ms, und das Gerät ist für den Einsatz in gewöhnlichen und explosionsgefährdeten Bereichen geeignet.

Installationsanleitung

• Montieren Sie den Controller gemäß IEC 60715 auf einer TH35-15- oder TH35-7.5-Hutschiene oder befestigen Sie ihn mit dem Montagesatz an einer Platte.
• Schließen Sie 24 V DC an den dreipoligen Netzteil-Klemmenblock an und beachten Sie dabei den Grenzbereich von 20,4 bis 28,8 V.
• Verdrahten Sie die digitalen Eingänge mit dem 20-poligen HE-10-Steckverbinder und verwenden Sie für schnelle Eingänge ein geschirmtes Kabel mit einer Länge von höchstens 10 m.
• Verdrahten Sie die digitalen Ausgänge mit dem zweiten HE-10-Steckverbinder und verwenden Sie ein ungeschirmtes Kabel mit einer Länge von höchstens 30 m.
• Schließen Sie die Analogeingänge an den vierpoligen Steckverbinder an und verwenden Sie ein ungeschirmtes Kabel mit einer Länge von höchstens 1 m.
• Verwenden Sie für schnelle Ausgänge geschirmte Kabel mit einer Länge von höchstens 3 m, um 100-kHz-PWM- und PLS-Signale zu gewährleisten.
• Verwenden Sie ein RJ45-Ethernetkabel mit einer Länge von höchstens 100 m für zuverlässige 10/100-Mbit/s-Verbindungen.
• Bringen Sie die Schutzabdeckung an, um Schutzart IP20 zu gewährleisten, und halten Sie den Verschmutzungsgrad bei 2 oder darunter.
• Beachten Sie im Dauerbetrieb die Umgebungstemperaturgrenzen von 55 °C bei horizontaler und 35 °C bei vertikaler Montage.
• Setzen Sie vor der Inbetriebnahme eine optionale SD-Karte mit 2 GB zur Sicherung von Anwendungen und Daten ein.

Lieferumfang

• 1 × Logikcontroller Schneider Electric TM221ME32TK Modicon M221
• 1 × Netzteil-Klemmenblock mit 3 Klemmen
• 1 × Analogeingangssteckverbinder mit 4 Klemmen
• 2 × HE-10-Steckverbinder mit je 20 Klemmen für Ein- und Ausgänge
• 1 × Befestigungssatz für die Montage auf einer Platte oder in einem Schaltschrank
• 1 × Schutzabdeckung für Schutzart IP20
• 1 × Kurzanleitung

Versand

• Wir versenden den Controller je nach Ihren Lieferwünschen mit FedEx, UPS oder DHL.
• Die Bestellungen verlassen das Lager innerhalb von 1 bis 3 Werktagen nach Zahlungsbestätigung.
• Die Sendungsverfolgungsnummer erhalten Sie per E-Mail, sobald der Versanddienstleister das Paket scannt.

Häufig gestellte Fragen

• F: Unterstützt der TM221ME32TK die Hochgeschwindigkeitszählung?
  A: Ja. Vier schnelle Eingänge arbeiten im HSC-Modus mit 100 kHz und einer Zählkapazität von 32 Bit.
• F: Welchen Ausgangstyp verwendet dieser Controller?
  A: Er verwendet 16 PNP-Transistorausgänge mit 24 V DC und 0,1 A pro Kanal.
• F: Kann ich die E/A über 32 Punkte hinaus erweitern?
  A: Ja. Sie können bis zu sieben Erweiterungsmodule mit Relaisausgang hinzufügen.
• F: Welche Ethernet-Dienste bietet der Controller?
  A: Er bietet einen DHCP-Client, einen Ethernet/IP-Adapter sowie Modbus-TCP-Dienste als Server, Client und Slave.
• F: Wie viele PID-Regelkreise können gleichzeitig laufen?
  A: Der einstellbare PID-Regler unterstützt bis zu 14 gleichzeitig aktive Regelkreise.
• F: Welche Auflösung hat der Analogeingang?
  A: Jeder der beiden Analogeingänge bietet eine Auflösung von 10 Bit mit einem LSB-Wert von 10 mV.
• F: Welche Batterie hält die Uhr und die Datensicherung am Laufen?
  A: Eine nicht wiederaufladbare BR2032-Lithiumbatterie bietet eine Lebensdauer von 4 Jahren und eine Pufferzeit von 1 Jahr bei 25 °C.
• F: Wie sichere ich die Anwendung?
  A: Verwenden Sie den integrierten Flash-Speicher mit 256 kB oder eine optionale SD-Karte mit 2 GB.
