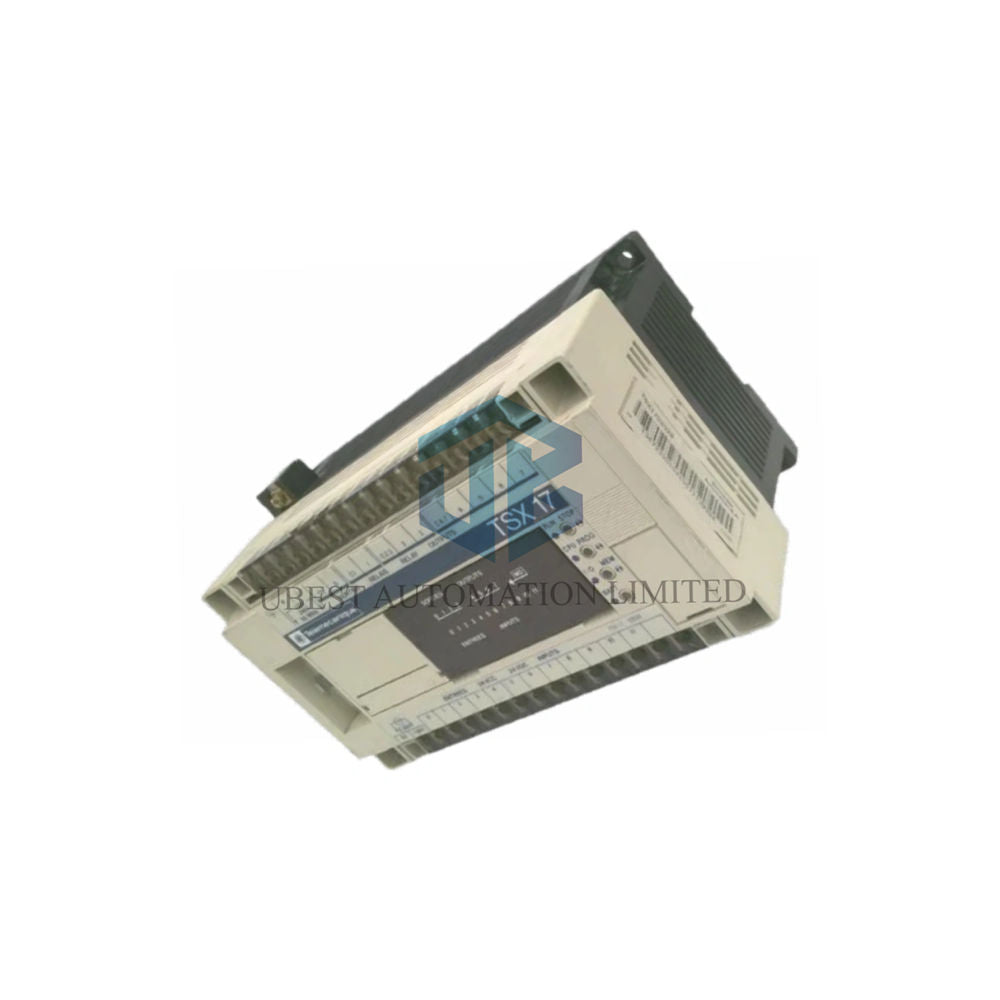

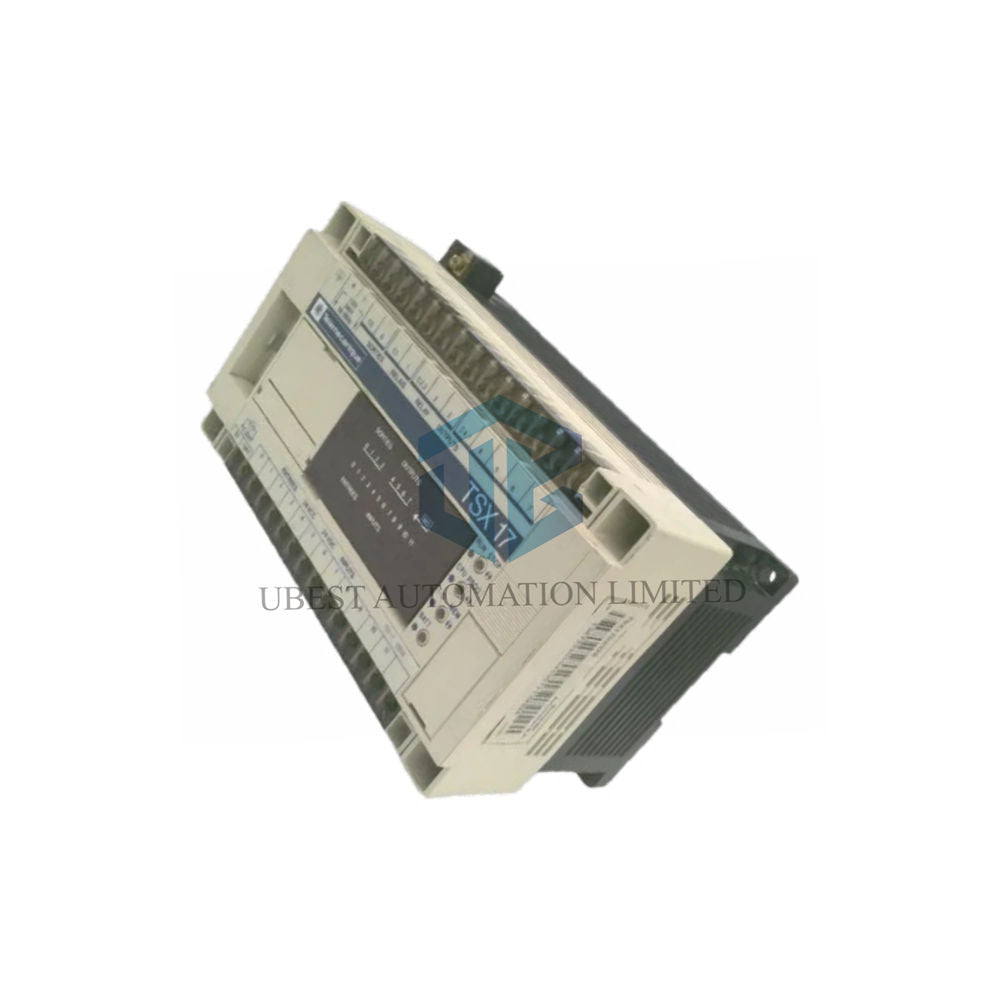

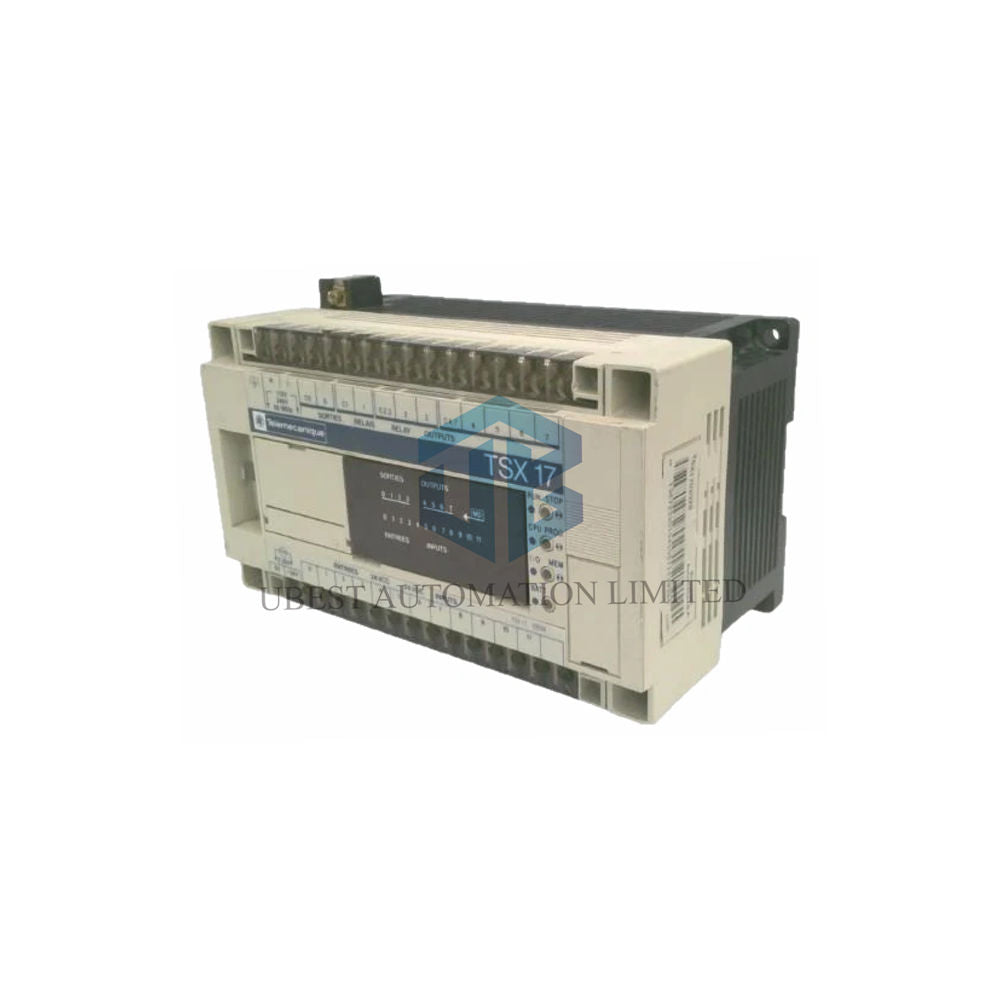

Programmierbare Steuerung Schneider Electric Modicon TSX1702028

Erstellen Sie ein zuverlässiges Steuerungssystem mit der Schneider Electric TSX1702028. Diese vielseitige Modicon-SPS arbeitet mit einer standardmäßigen 110-240-V-AC-Stromversorgung. Sie kombiniert 24-V-DC-Eingänge und Relaisausgänge in einem kompakten Gerät. Die fünf LED-Anzeigen liefern auf einen Blick klare Statusinformationen. Ideal für industrielle Automatisierung, Maschinen und Schaltschränke.

Technische Spezifikationen

• Marke und Serie: Schneider Electric Modicon
• Modellnummer: TSX1702028
• Stromversorgung: 110-240 V AC
• Versorgungsfrequenz: 50/60 Hz (Bereich 47-63 Hz)
• Spannungstoleranz: 96 bis 264 V AC
• Gesamtzahl der E/A-Punkte: 24 Ein-/Ausgänge
• Eingangstyp: 24 V DC (stromziehend/stromliefernd)
• Ausgangstyp: Relais (elektromechanisch)
• Statusanzeigen: 5 LEDs zur Systemdiagnose
• Betriebstemperatur: 5°C bis 55°C (nicht kondensierend)
• Lagertemperatur: -25°C bis 70°C
• Luftfeuchtigkeitsbereich: 30% bis 95% relative Feuchte (nicht kondensierend)
• Produktgewicht: 1,19 kg (2,63 lbs)

Wichtige Merkmale und Vorteile

• Universeller Versorgungseingang: Direkter Anschluss an ein 110-V- oder 240-V-AC-Netz, wodurch die Installation vereinfacht wird.
• Integrierte E/A: 24 Punkte mit DC-Eingängen und Relaisausgängen in einem einzigen Modul.
• Leistungsfähige Relaisausgänge: Können AC/DC-Lasten schalten und eignen sich ideal für Motoren, Magnetventile und Anzeigen.
• Klare visuelle Diagnose: 5 Status-LEDs liefern sofortiges Feedback zu Stromversorgung, Betriebszustand und Fehlern.
• Große Umgebungstoleranz: Zuverlässiger Betrieb über industrielle Temperatur- und Luftfeuchtigkeitsbereiche hinweg.
• Stabile Leistung: Verarbeitet Spannungsschwankungen (96-264 V AC) und Frequenzabweichungen (47-63 Hz).

Typische Anwendungen

• Steuerung und Ablaufsteuerung industrieller Maschinen
• Förder- und Materialtransportsysteme
• Automatisierung von Verpackungs- und Montagelinien
• HLK- und Gebäudemanagementsteuerung
• Eigenständiger Schaltschrank für die Fertigung

Garantie und weltweiter Versand

Dieses Produkt wird zu Ihrer Sicherheit mit einer standardmäßigen 12-monatigen Garantie geliefert. Wir versenden international mit zuverlässigen Versanddienstleistern wie FedEx, UPS und DHL, um eine pünktliche und nachverfolgbare Lieferung zu gewährleisten.

Häufig gestellte Fragen

Wie ist die Konfiguration der 24 E/A-Punkte?

Die TSX1702028 verfügt über eine feste Konfiguration. Sie umfasst typischerweise 16 digitale Eingänge (24 V DC) und 8 Relaisausgänge. Die genaue Aufteilung entnehmen Sie bitte dem Datenblatt.

Welche Software wird zur Programmierung dieser SPS verwendet?

Sie wird mit der proprietären Software von Schneider Electric programmiert, beispielsweise Unity Pro oder der älteren PL7-Software für die Modicon-TSX-Micro-Plattform.

Können die Relaisausgänge Drehstrommotoren direkt steuern?

Nein. Die Relaisausgänge dienen zum Schalten von Steuerkreisen oder kleinen Lasten. Zur Steuerung eines Drehstrommotors müssen Sie das Relais zur Ansteuerung eines Schützes oder Motorstarters verwenden.

Unterstützt das Gerät die Erweiterung mit zusätzlichen E/A-Modulen?

Ja. Als Teil der Modicon-TSX-Micro-Reihe kann die TSX1702028 als Basiseinheit verwendet und mit speziellen TSX-Erweiterungs-E/A-Blöcken ausgebaut werden.

Was zeigen die 5 LED-Anzeigen an?

Sie zeigen typischerweise die Stromversorgung (OK), den Betriebsmodus, einen Batter||||fehler (falls zutreffend), E/A-Aktivität sowie einen allgemeinen System-/Fehlerstatus zur schnellen Fehlersuche an.
