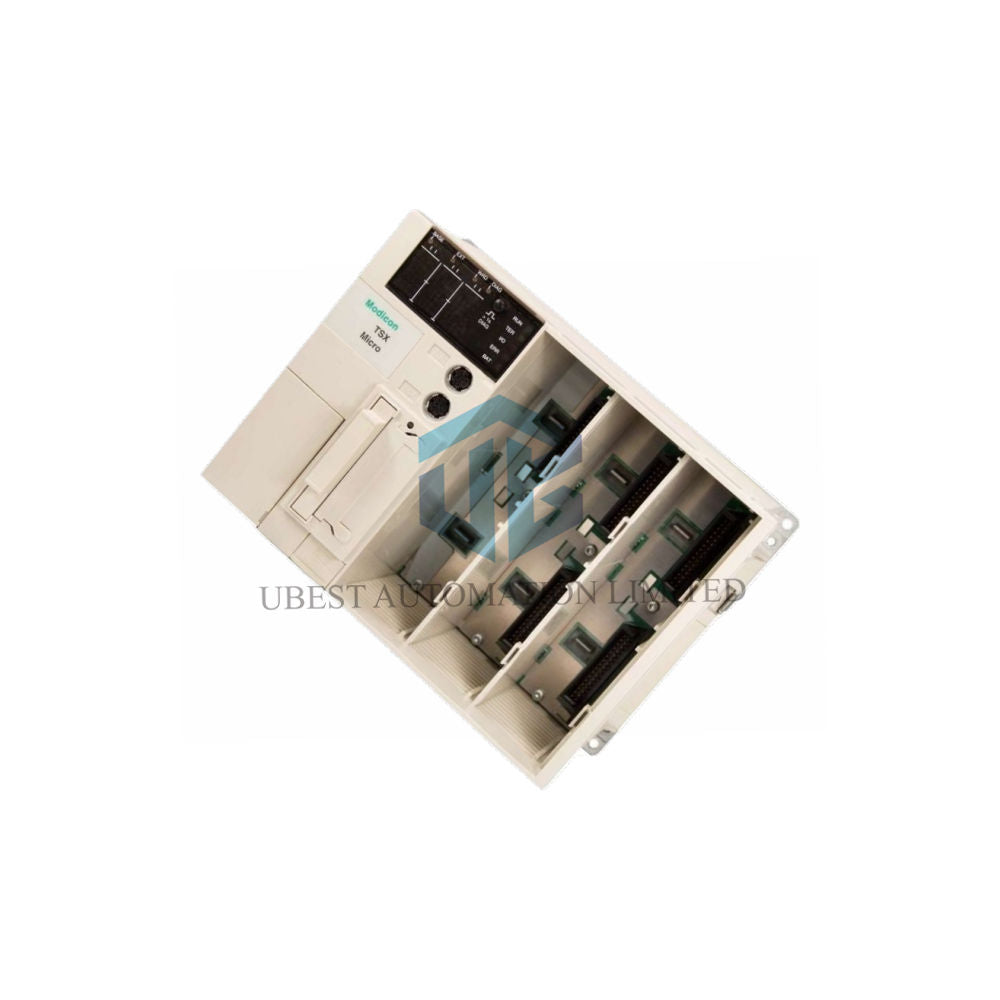

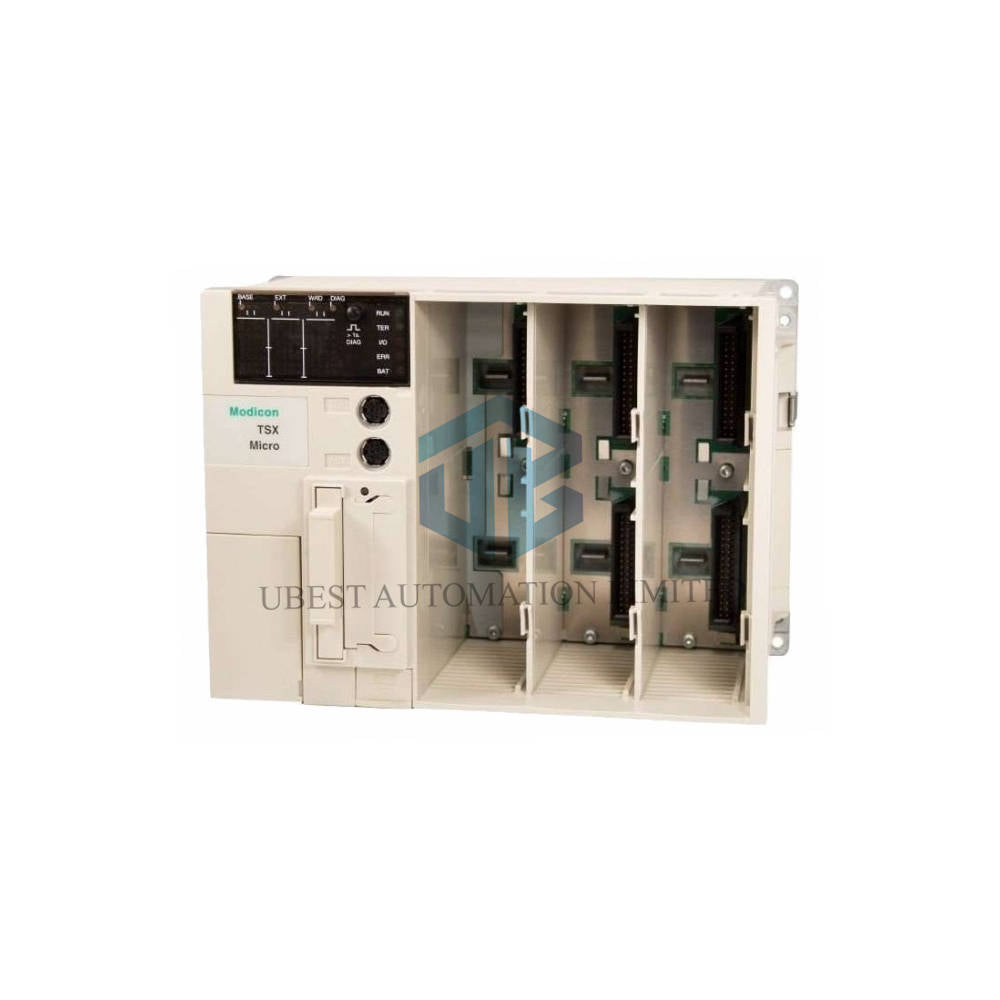

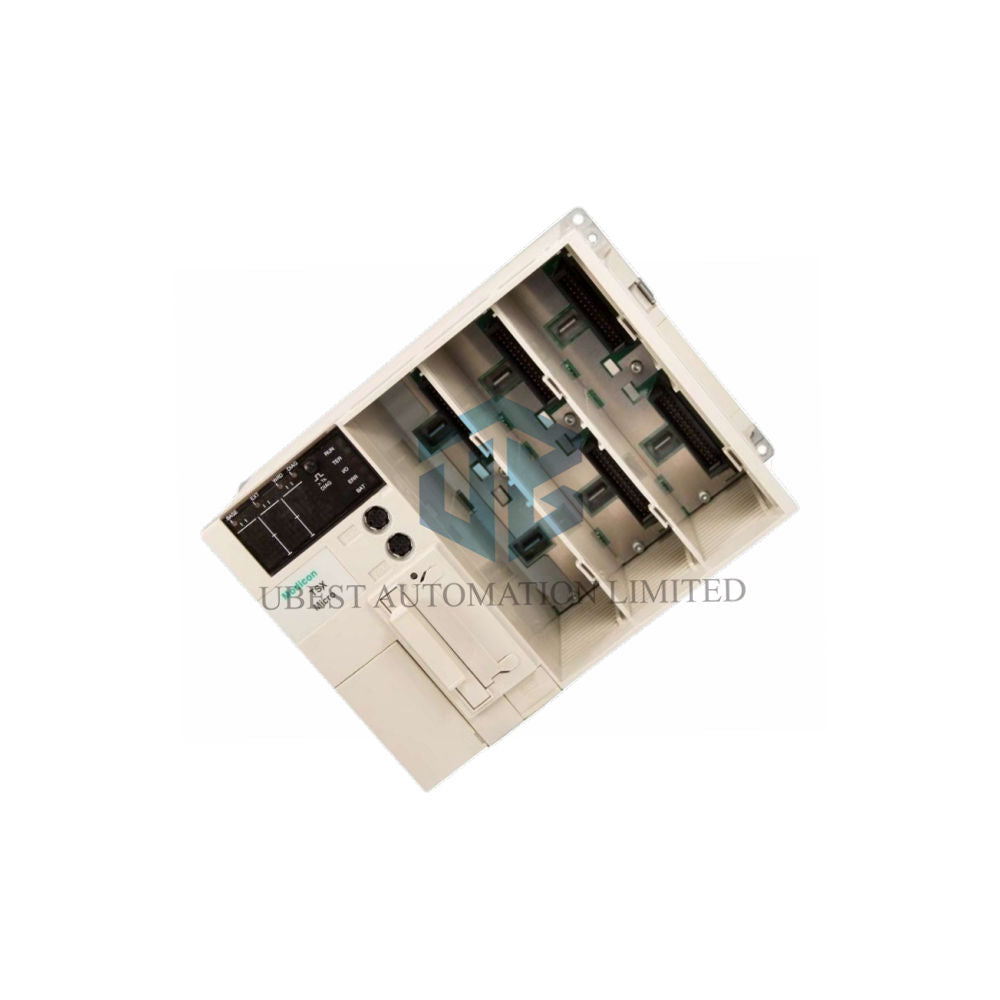

Schneider Electric Modicon TSX3722001 modularer Basiscontroller

Der TSX3722001 von Schneider Electric ist die zentrale Basiseinheit für TSX-Micro-SPS-Systeme. Diese modulare Basis stellt Stromversorgung und Anschlussmöglichkeiten für Erweiterungsmodule bereit. Sie arbeitet mit einem großen Primärspannungsbereich von 100 bis 240 Volt AC. Der TSX3722001 bietet zuverlässige Kommunikation und Verarbeitung für kompakte Automatisierungsaufgaben.

Produktidentifikation

• Marke: Schneider Electric
• Modell: TSX3722001
• Produktlinie: Modicon TSX Micro Automatisierungsplattform
• Produkttyp: Modularer Basiscontroller (CPU-Basis)
• Primärspannungsbereich: 100...240 V AC (Toleranz 90...264 V AC)
• Netzfrequenz: 50...60 Hz
• Eingangsstrom: 2 mA (typisch), < 60 A (maximal)
• Ausgangsstrom (5 V DC): 0,5 A
• Gesamte nutzbare Sekundärleistung: 24 W

Spezifikationen für Speicher und Verarbeitung

• Interner RAM (Standard): 20 Kwords Daten
• Interner Flash-Speicher: 15 Kwords Daten
• Speicher mit PCMCIA-Karte: 128 Kwords Programm- und Datenspeicher
• Maximale Objektbereiche: 256 %Mi, 1 %MWi interne Wörter, 128 %KWi konstante Wörter
• Ausführungszeit (Boolesche Operation): 0,13 µs (ohne Karte), 0,19 µs (mit PCMCIA-Karte)
• Ausführungszeit (REAL-Arithmetik): 4,5 µs (mit/ohne Karte)
• Abtastung von 1K Anweisungen: 5,88 ms (100 % Boolesche Operationen), 0,27 ms (65 % Boolesche Operationen, 35 % numerisch)

Systemarchitektur und Tasks

• Anwendungsstruktur: 1 schnelle Task, 1 Master-Task, 16 Ereignis-Tasks
• System-Overhead: 2,3 ms für die Master-Task
• Integrierte Echtzeituhr: Ja
• Unempfindlichkeit gegenüber Mikro-Unterbrechungen: < 20 ms

Integrierte I/O und Kommunikation

• Anzahl der Erweiterungssteckplätze: 3 Steckplätze für I/O- oder Sondermodule
• Integrierte serielle Schnittstelle (TER/AUX): Uni-Telway, 19,2 kbit/s
• Integrierte serielle Schnittstelle (Modbus): Modbus RTU, 19,2 kbit/s
• Integrierte Analogeingänge: 8 Kanäle, 0...10 V
• Integrierter Analogausgang: 1 Kanal, 0...10 V
• Integrierter Zähleingang: 1 diskreter inkrementeller Zähler, 10 Hz

Elektrischer Schutz und Kompatibilität

• Schutzart: Überlastschutz, Kurzschlussschutz
• Elektrostatische Entladung (ESD): IEC 1000-4-2, Stufe 3
• EMV-Störfestigkeit: IEC 1000-4-3 (Stufe 3), IEC 1000-4-4 (Stufe 3), IEC 1000-4-5, IEC 1000-4-12
• Allgemeine EMV: Entspricht IEC 61131-2

Abmessungen und Umgebungsbedingungen

• Abmessungen (B x H x T): 341,4 x 151 x 152 mm
• Nettogewicht: 1,75 kg (3,00 lbs)
• Betriebstemperatur: 0 °C bis +60 °C
• Lagertemperatur: -25 °C bis +70 °C
• Betriebsfeuchtigkeit: 10 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
• Betriebshöhe: 0 bis 2000 Meter

Installations- und Montageanleitung

• Montieren Sie die Basiseinheit senkrecht auf einer standardmäßigen DIN-Schiene.
• Schließen Sie die Primärversorgung (100-240 V AC) an die dafür vorgesehenen Klemmen an.
• Stellen Sie sicher, dass die Versorgungsspannung innerhalb des Toleranzbereichs von 90-264 V AC liegt.
• Setzen Sie die Erweiterungsmodule von links nach rechts in die drei verfügbaren Steckplätze ein.
• Verbinden Sie die serielle Schnittstelle TER/AUX oder Modbus mit Ihrem Programmiergerät oder Netzwerk.
• Nutzen Sie die integrierten Analog- und Zähler-I/O, indem Sie sie mit den entsprechenden Klemmen verdrahten.
• Lassen Sie um das Gerät ausreichend Platz für Wärmeabfuhr und Kabelführung.

Verpackungs- und Versandinformationen

• Packungsinhalt: 1 x TSX3722001 modularer Basiscontroller
• Versand-EAN: 3389110580563
• Versandgewicht: Ungefähr 2 kg (einschließlich Verpackung)
• Versandarten: FedEx-, UPS- und DHL-Express-Dienste verfügbar.
• Verpackung: Schützender Karton mit geeigneter Polsterung.

Garantie und Support

• Garantiezeit: 12 Monate ab Kaufdatum.
• Die Garantie deckt Material- und Herstellungsfehler ab.
• Technischer Support ist bei Fragen zur Konfiguration und Integration verfügbar.
• Informationen zu den Anforderungen an die Programmiersoftware finden Sie in der offiziellen Modicon-Dokumentation.

Häufig gestellte Fragen (FAQ)

• Welchen Zweck hat der PCMCIA-Kartensteckplatz?

Der PCMCIA-Kartensteckplatz erweitert den Speicher des Controllers erheblich. Er ermöglicht die Speicherung größerer Programme (bis zu 128 Kwords) und den Erhalt von Daten bei Stromausfällen, was für komplexe Anwendungen unerlässlich ist.

• Kann ich sowohl ein Programmierterminal als auch ein HMI an die seriellen Schnittstellen anschließen?

Ja, die Basis verfügt über zwei dedizierte serielle Schnittstellen. In der Regel wird die Schnittstelle TER/AUX für die Programmierung (Uni-Telway) verwendet, während die Modbus-RTU-Schnittstelle gleichzeitig mit einem HMI, SCADA-System oder anderen Modbus-Slave-Geräten verbunden werden kann.

• Welche Modultypen kann ich in den drei Erweiterungssteckplätzen hinzufügen?

Sie können verschiedene TSX-Micro-I/O-Module hinzufügen, darunter digitale Ein-/Ausgänge, analoge Ein-/Ausgänge, Kommunikationsmodule (z. B. Ethernet) und Zählermodule, um das System an Ihre Anwendung anzupassen.

• Wie hilft die Funktion „Unempfindlichkeit gegenüber Mikro-Unterbrechungen < 20 ms“?

Das bedeutet, dass der Controller bei sehr kurzen Spannungseinbrüchen oder Unterbrechungen von weniger als 20 Millisekunden weder zurückgesetzt wird noch einen Fehler meldet. Dies kommt in industriellen Umgebungen häufig vor und verhindert unnötige Anlagenstillstände.

• Reicht der integrierte Ausgang mit 0,5 A und 5 V DC zur Versorgung externer Sensoren aus?

Er ist für Logik mit geringer Leistungsaufnahme ausgelegt, beispielsweise um einen Echtzeituhr-Chip aktiv zu halten oder einen kleinen Puffer zu versorgen. Für die Versorgung mehrerer Sensoren sollten Sie ein separates, passend ausgelegtes 24-V-DC-Netzteil verwenden, das an Ihre I/O-Module angeschlossen wird.
