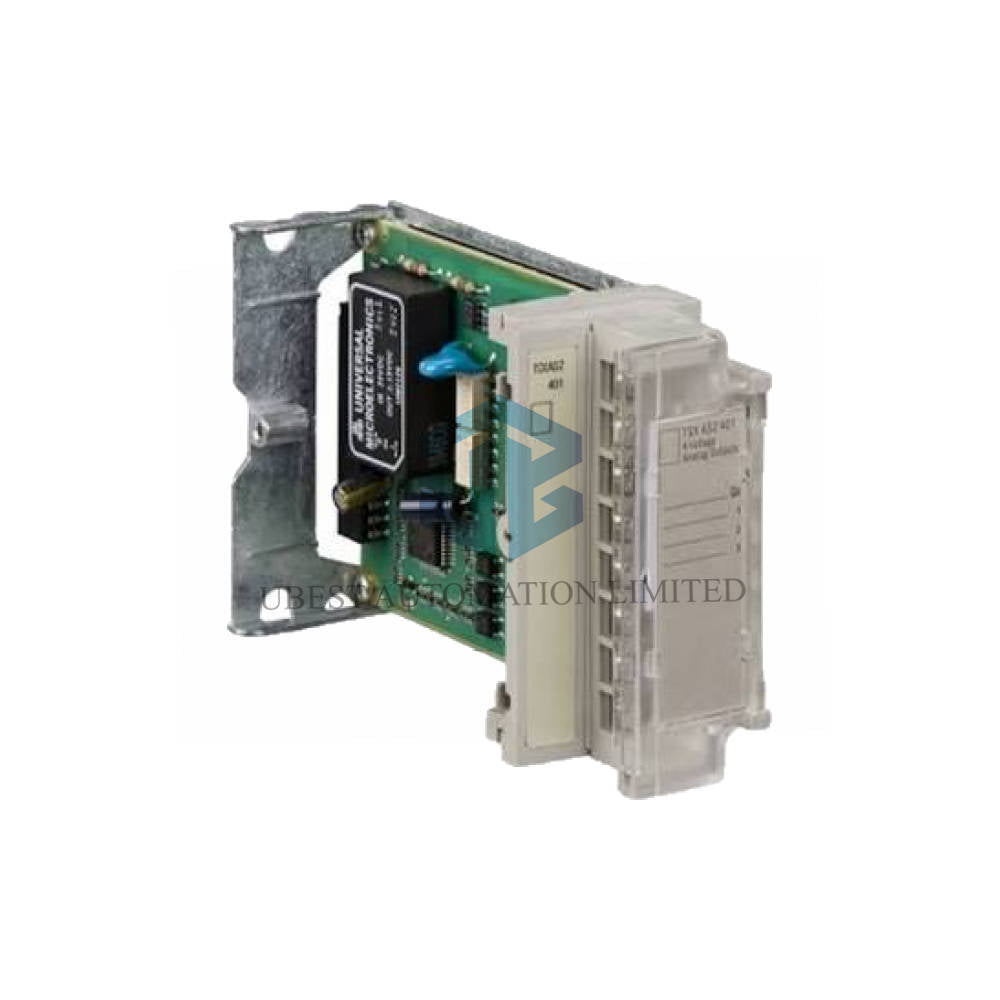

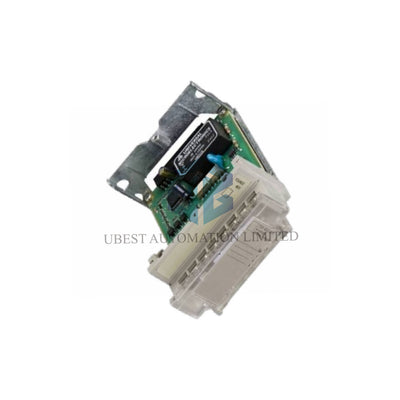

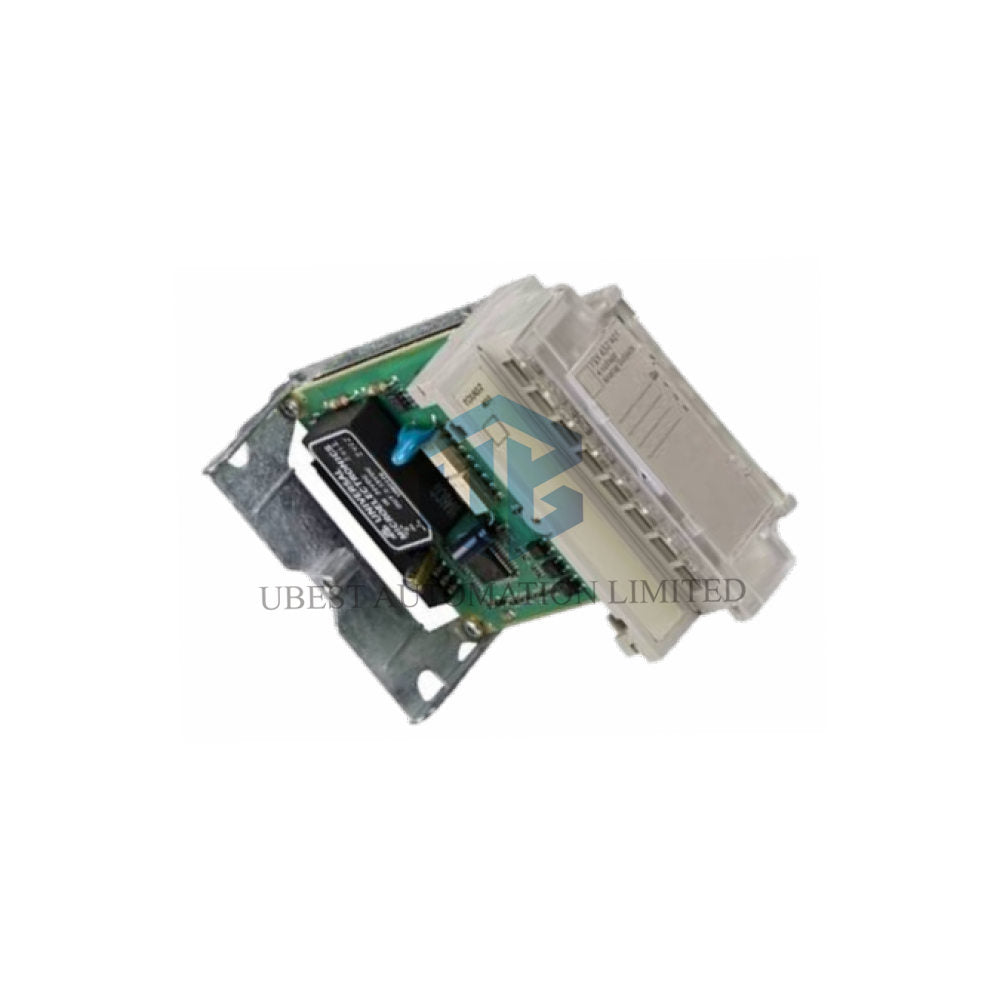

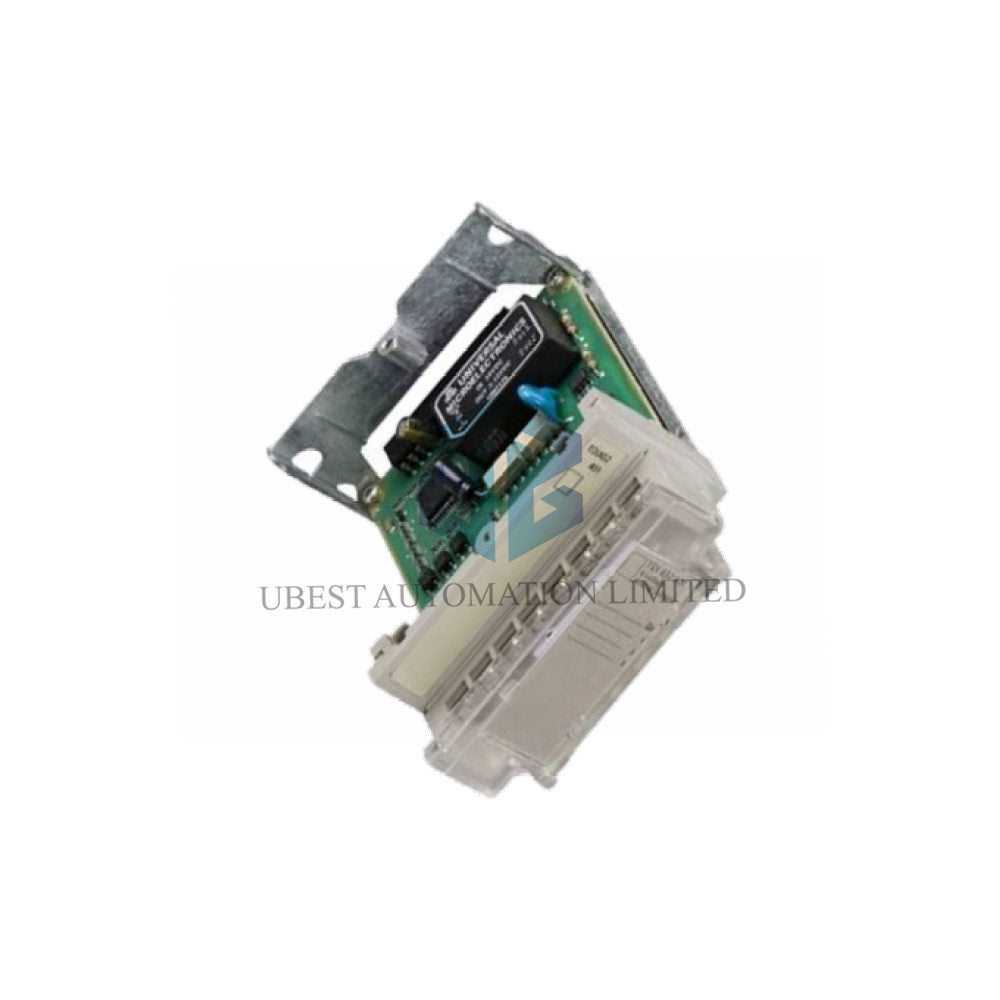

Schneider Electric TSXASZ401 Analogausgangsmodul
Liefern Sie präzise Steuersignale für Ihr Automatisierungssystem. Das TSXASZ401 von Schneider Electric ist ein kompaktes 4-kanaliges Analogausgangsmodul für die Plattform Modicon TSX Micro. Es stellt schnelle und präzise Spannungsausgänge zur Steuerung von Geräten wie Frequenzumrichtern, Aktoren und Ventilen bereit. Dank der hohen Isolation und des integrierten Schutzes ist es eine zuverlässige Wahl für anspruchsvolle industrielle Umgebungen.
Vollständige technische Spezifikationen
| Marke | Schneider Electric |
| Produktlinie / Plattform | Modicon TSX Micro |
| Vollständige Modellnummer | TSXASZ401 |
| Modultyp | Analogausgangsmodul |
| Anzahl der Kanäle | 4 |
| Ausgangstypen | 0...10 V, +/- 10 V |
| Auflösung | 11 Bit (einschließlich Vorzeichen für +/-10V) |
| Ansprechzeit | 400 µs |
| Mindestlast | >= 2 Ohm |
| Kurzschlussschutz | Ja |
| Isolationsspannung | 1000 V AC |
| Stromaufnahme | 90 mA |
| Konformität | RoHS |
Installations- und Verdrahtungsanleitung
Installieren Sie das Modul in einem verfügbaren Steckplatz eines kompatiblen Modicon TSX Micro-Racks. Verbinden Sie Ihre Feldgeräte (z. B. den Analogeingang eines Antriebs) mit den Ausgangsklemmen des Moduls. Stellen Sie sicher, dass die angeschlossene Last mindestens 2 Ohm beträgt. Wählen Sie den gewünschten Ausgangsbereich (0-10V oder +/-10V) über die Konfiguration in Ihrer SPS-Programmiersoftware (PL7/Unity Pro). Das Modul bietet eine hohe Isolation, dennoch sollten die üblichen Erdungsmaßnahmen beachtet werden.
Systemkompatibilität
Dieses Analogausgangsmodul wurde für die Automatisierungsplattform Schneider Electric Modicon TSX Micro entwickelt. Es ist mit TSX Micro-Prozessoren kompatibel und kann zusammen mit anderen digitalen und analogen E/A-Modulen im selben Rack verwendet werden.
Lieferumfang und Garantie
- Ein (1) Schneider Electric TSXASZ401 Analogausgangsmodul.
- Für dieses Produkt gilt ab dem Kaufdatum eine 12-monatige Garantie.
Versandinformationen
Wir versenden dieses Modul sicher mit FedEx, UPS und DHL. Es wird in seinem Originalkarton (ca. 26x18x5.5 cm) mit Schutzmaterial verpackt.
