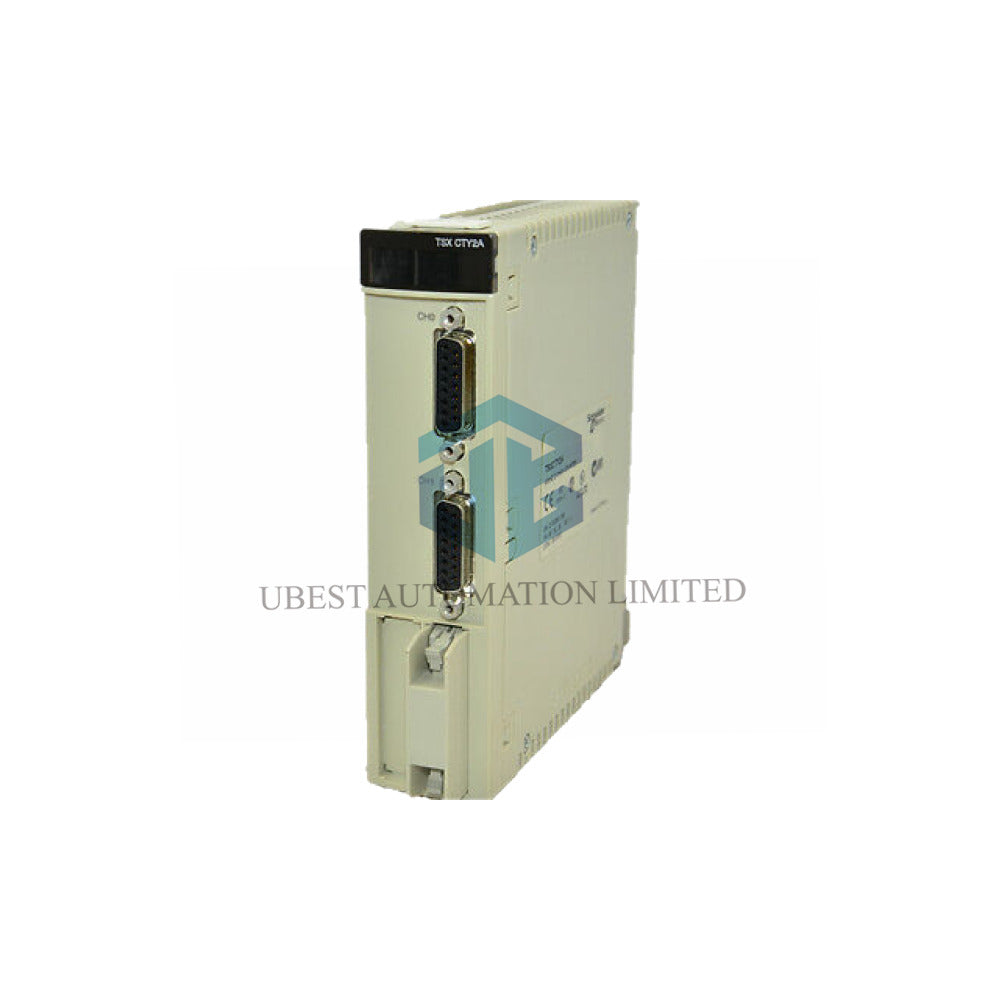

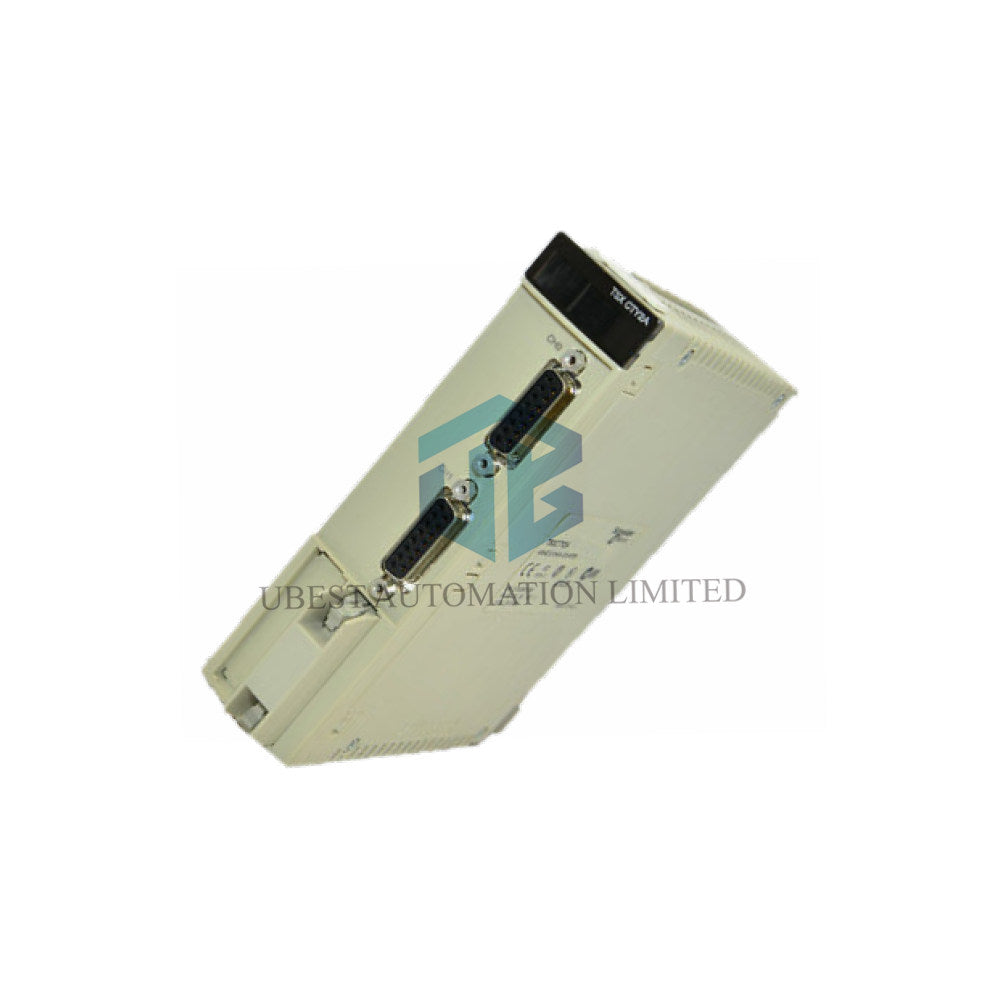

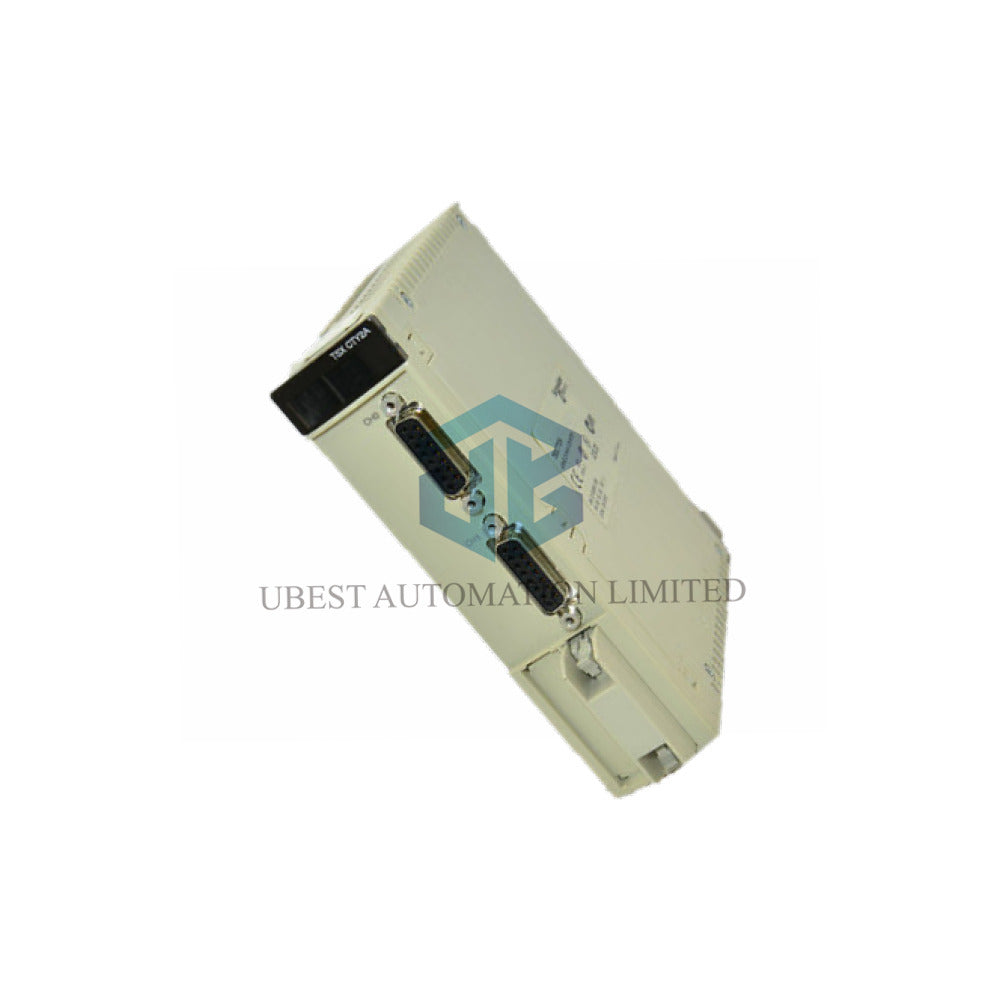

Schneider Electric Modicon TSXCTY2A Hochgeschwindigkeitszähler-Modul

Das TSXCTY2A von Schneider Electric ist ein vielseitiges Hochgeschwindigkeitszähler- und Hilfsausgangsmodul für TSX-Micro-SPS. Es bietet präzise Zähl- und Positionierfunktionen für die Bewegungssteuerung. Dieses Modul verfügt über zwei unabhängige Kanäle für eine flexible Nutzung in verschiedenen Anwendungen. Das TSXCTY2A unterstützt mehrere Sensor- und Encodertypen zur einfachen Systemintegration.

Technische Kerndaten des Moduls

• Marke: Schneider Electric
• Modell: TSXCTY2A
• Produktreihe: Modicon TSX Micro / Premium-Automatisierungsplattform
• Modultyp: Hochgeschwindigkeitszähler- / Hilfsausgangsmodul
• Anzahl der Kanäle: 2 unabhängige Achsen
• Maximale Zählfrequenz: 40 kHz
• Modulzykluszeit: 5 ms
• Ansprechzeit (Spannungsverlust am Sensor): < 2.5 ms
• Elektrischer Schaltungstyp: Hilfsausgang gemäß EN/IEC 61131
• Nettogewicht des Moduls: 0.32 kg (0.71 lb)

Eingangskompatibilität und elektrische Eigenschaften

• Eingangskompatibilität: 2-/3-Draht-Näherungssensoren (PNP/NPN), Inkrementalgeber
• Encodereingangstypen: 5 V DC RS422 (differenziell), 10...30 V Totem-Pole (single-ended)
• Eingangslogiktyp: Positive Logik, Stromsenke (Typ 2 gemäß IEC 61131)
• Nenneingangsspannung: 24 V DC (Sensoren und Hilfseingang), 5 V DC (Encoder)
• Eingangsspannungsgrenzen (Sensoren/Hilfseingang): 19...30 V DC
• Eingangsspannungsgrenzen (Encoder): ≤ 5.5 V DC
• Spannung Zustand 1 (High): ≥ 11 V (Sensoren/Hilfseingang), ≥ 2.4 V (Encoder)
• Spannung Zustand 0 (Low): ≤ 5 V (Sensoren/Hilfseingang), ≤ 1.2 V (Encoder)
• Strom Zustand 1 (High): ≥ 6 mA (Sensoren/Hilfseingang), ≥ 3.7 mA (Encoder)
• Strom Zustand 0 (Low): ≤ 2 mA (Sensoren/Hilfseingang), ≤ 1 mA (Encoder)

Technische Daten der Hilfsausgänge

• Ausgangsspannung: 24 V DC
• Ausgangsspannungsgrenzen: 19...30 V DC
• Nennausgangsstrom: 0.5 A
• Maximaler Spannungsabfall: < 0.5 V im Zustand 1
• Maximaler Leckstrom: 0.1 mA
• Kompatible Lasten: DC-Eingänge mit positiver Logik (Widerstand ≤ 15 kΩ)
• Schaltfrequenz (induktive Lasten): < 0.6 / LI² Hz

Schutzfunktionen und Energiemanagement

• Überlastschutz der Ausgänge: Thermische Abschaltung (programmgesteuert oder automatisch), Strombegrenzer
• Kurzschlussschutz der Ausgänge: Thermische Abschaltung (programmgesteuert oder automatisch), Strombegrenzer
• Überspannungsschutz der Ausgänge: Zenerdiode
• Verpolungsschutz: Rücklaufdiode an der Versorgung
• Verlustleistung: 4.5 bis 6 W
• Stromaufnahme: 280 mA bei 5 V DC, 30 mA bei 24 V DC
• Modulversorgung: Über die Rückwandplatine der TSX-Basiseinheit und eine externe 24-V-DC-Versorgung.

Anschlüsse und Anzeigen

• Feldanschlüsse: 2 x SUB-D-Steckverbinder mit 15 Pins (für I/O), 1 x HE-10-Steckverbinder mit 20 Pins
• Status-LEDs: RUN (grün), I/O-Fehler (rot), ERR (rot), Kanaldiagnose (2 x grün)
• Lokale Signalisierung: Klare Anzeige des Status jedes Kanals und des Moduls

Umgebungs- und Betriebsdaten

• Betriebstemperatur: 0°C bis +60°C (32°F bis 140°F)
• Lagertemperatur: -25°C bis +70°C (-13°F bis 158°F)
• Betriebsfeuchtigkeit: 5% bis 95% relative Luftfeuchtigkeit (nicht kondensierend)
• Betriebshöhe: 0 bis 2000 Meter (0 bis 6561 ft)
• Schutzbehandlung: Schutzlackierung (TC)

Richtlinien für Installation und Verdrahtung

• Setzen Sie das Modul in einen verfügbaren Steckplatz einer kompatiblen TSX-Micro-Basiseinheit ein.
• Schließen Sie die externe 24-V-DC-Versorgung an die dafür vorgesehenen Klemmen für die Sensorversorgung an.
• Verdrahten Sie Inkrementalgeber über geschirmte Kabel mit den SUB-D-Steckverbindern.
• Stellen Sie bei 5-V-RS422-Encodern sicher, dass das Kabel ordnungsgemäß verdrillt und geschirmt ist.
• Schließen Sie 2-/3-Draht-PNP- oder NPN-Näherungssensoren an die entsprechenden Eingänge an.
• Schließen Sie die Hilfsausgänge an DC-Lasten wie Magnetventile oder Signalleuchten an.
• Erden Sie die Kabelschirme zur optimalen Störfestigkeit nur am Modulende.

Verpackungs- und Versandinformationen

• Packungsinhalt: 1 x TSXCTY2A-Zählermodul, Steckverbinder (falls nicht vorinstalliert)
• Verpackungsabmessungen (L x W x H): 26.0 x 18.0 x 5.5 cm (10.2 x 7.09 x 2.2 in)
• Bruttogewicht der Verpackung: 489 g (17.2 oz)
• Versand-GTIN (EAN): 3389110756975
• Versandarten: FedEx-, UPS- und DHL-Express-Versand verfügbar.
• Rückgaberecht: Dieses Elektronikmodul ist von der Rückgabe ausgeschlossen.

Garantie und Support

• Garantiezeit: 12 Monate ab Kaufdatum.
• Die Garantie deckt Material- und Herstellungsfehler bei normaler Nutzung ab.
• Die Konfiguration erfolgt in der Programmiersoftware Unity Pro oder PL7.
• Technischer Support steht für die Einrichtung von Anwendungen und die Fehlerbehebung zur Verfügung.

Häufig gestellte Fragen (FAQ)

• Was ist die Hauptanwendung dieses Zählermoduls?

Es wird für Anwendungen zur Hochgeschwindigkeitszählung, Positionierung und Geschwindigkeitsmessung eingesetzt, beispielsweise zur Überwachung des Durchsatzes einer Produktionslinie, zur Messung der Motordrehzahl über einen Encoder oder zur Steuerung der Position eines bewegten Teils.

• Kann ich gleichzeitig einen 5-V-Encoder und einen 24-V-Näherungssensor anschließen?

Ja, jeder der beiden Kanäle kann unabhängig für unterschiedliche Eingangstypen konfiguriert werden. Ein Kanal kann Impulse von einem 5-V-RS422-Encoder zählen, während der andere Signale von einem 24-V-Näherungssensor zählt.

• Was bedeutet die Zählfrequenz von 40 kHz?

Das bedeutet, dass das Modul auf jedem Kanal bis zu 40.000 Impulse pro Sekunde präzise zählen kann. Dies eignet sich für Hochgeschwindigkeitsanwendungen wie die Messung schnell rotierender Wellen oder schneller linearer Bewegungen.

• Wie verwende ich die Hilfsausgänge?

Die Ausgänge können so programmiert werden, dass sie auf Zählerwerte reagieren, beispielsweise um beim Erreichen eines voreingestellten Zählwerts ein Ereignis auszulösen (etwa das Anhalten eines Motors oder die Ansteuerung eines Magnetventils) oder eine Impulsfolge für eine einfache Drehzahlregelung auszugeben.

• Warum gibt es zwei verschiedene Steckverbindertypen (SUB-D und HE-10)?

Die SUB-D-Steckverbinder sind für die Hochgeschwindigkeitszählereingänge und Hilfsausgänge vorgesehen. Der HE-10-Steckverbinder dient typischerweise der Stromversorgung des Moduls (24 V DC) und möglicherweise zusätzlichen I/O-Signalen, wodurch Stromversorgung und Signalleitungen für eine übersichtlichere Verdrahtung getrennt werden.
