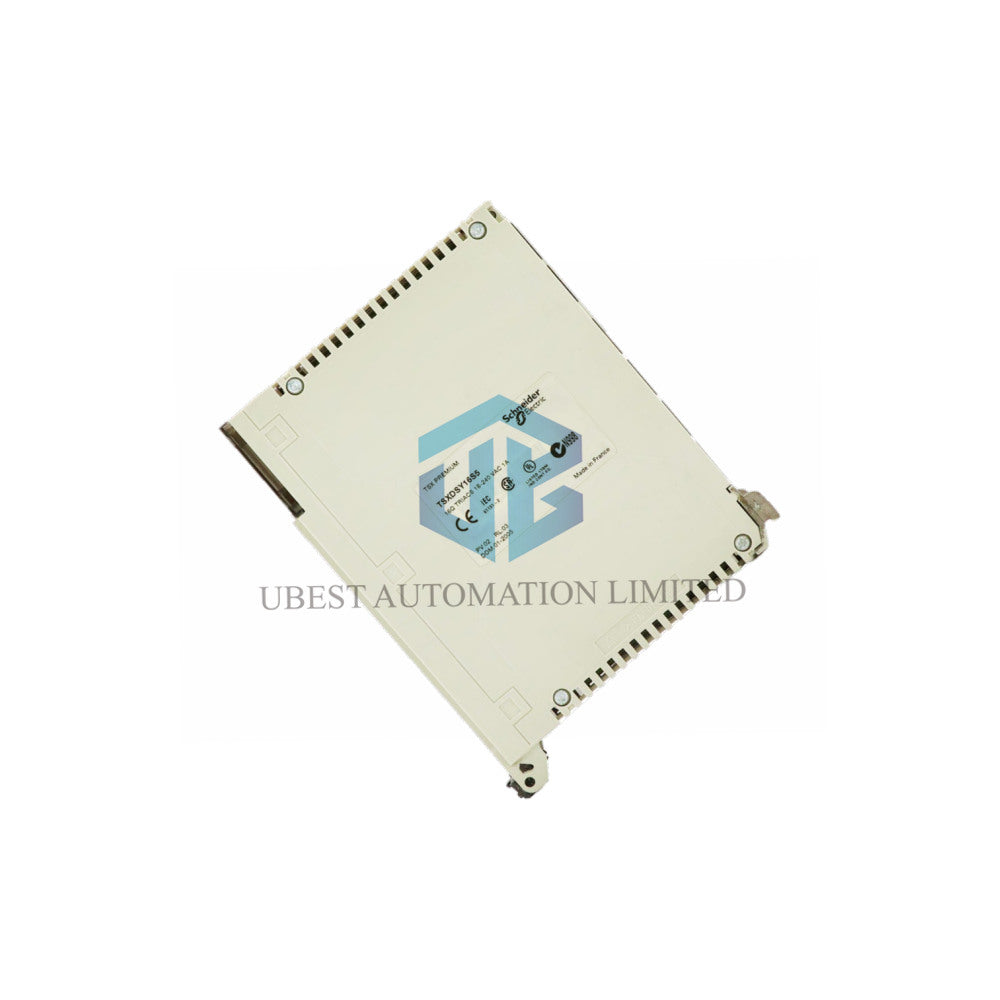

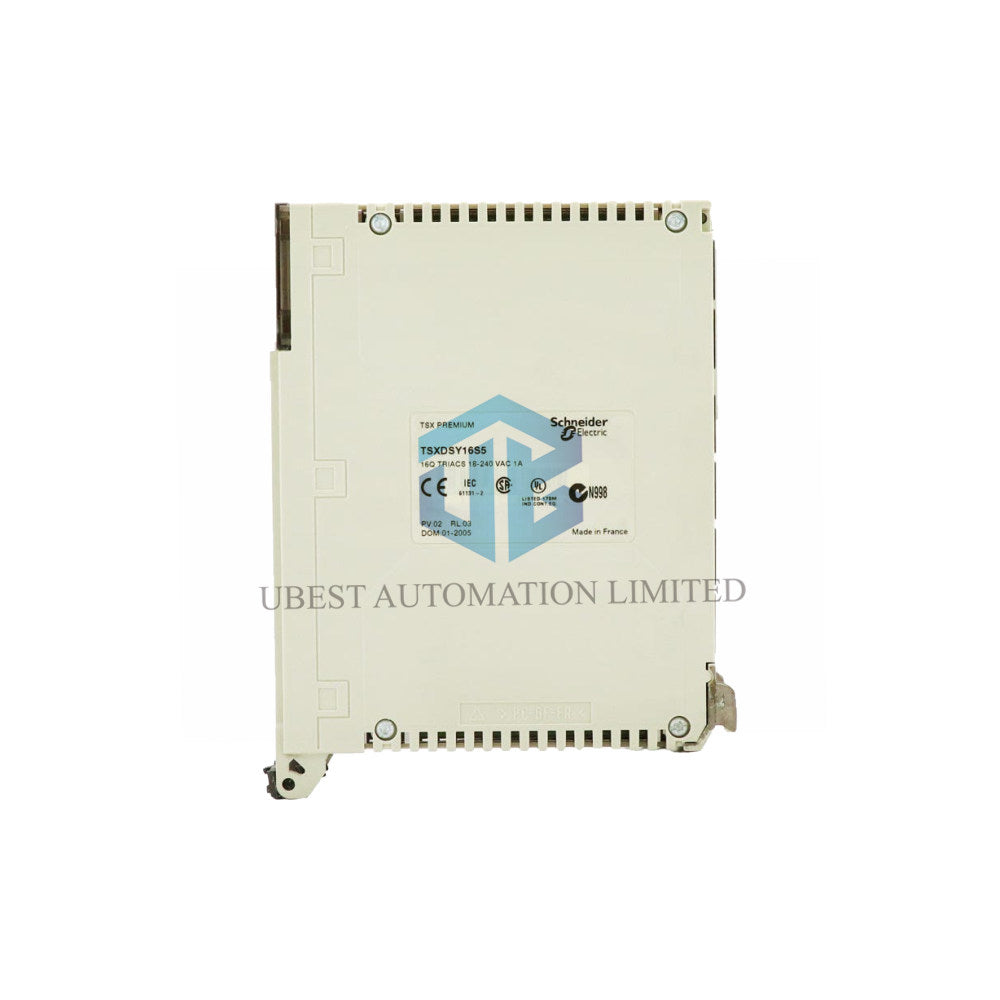

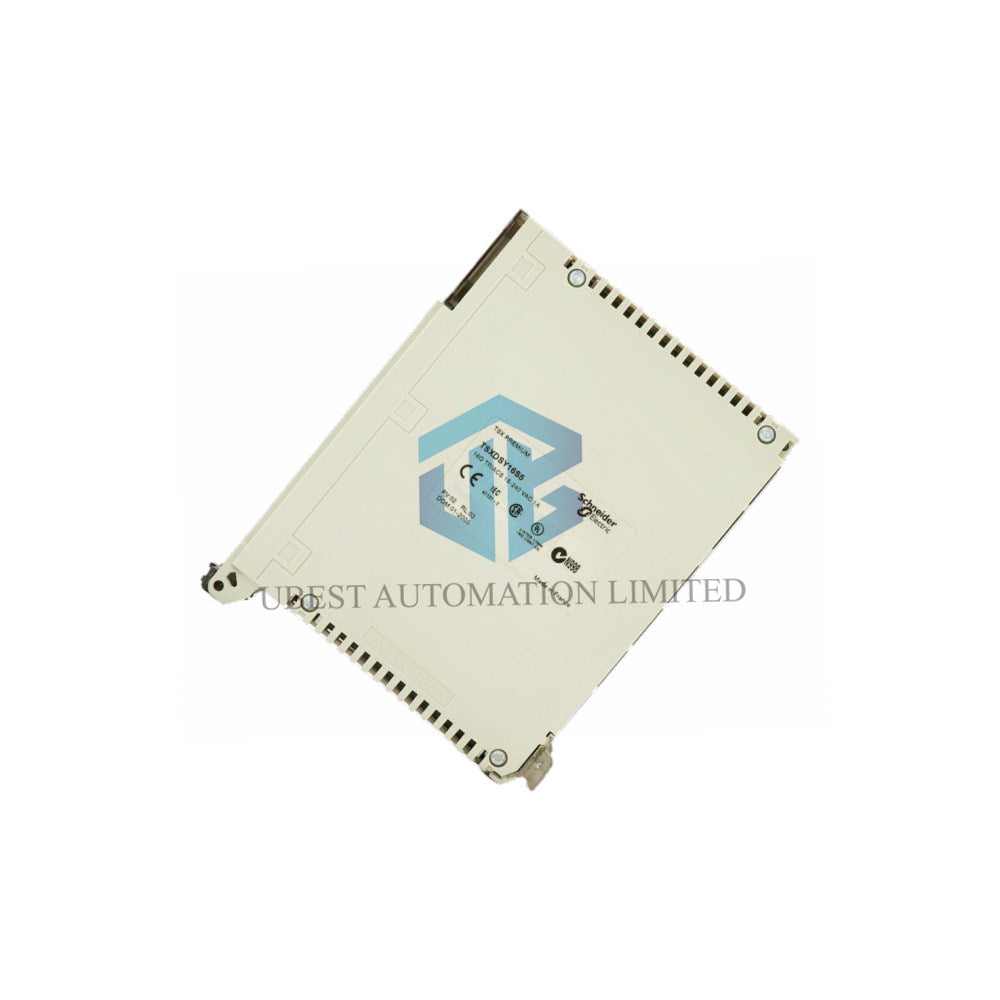

Schneider Electric Modicon TSXDSY16S5 Diskretes Ausgangsmodul

Das Schneider Electric TSXDSY16S5 ist ein 16-Kanal-Ausgangsmodul für TSX-Micro-SPS-Systeme. Es ermöglicht zuverlässiges AC-Schalten für industrielle Lasten wie Magnetventile und Schütze. Dieses Modul verwendet triac-geschützte Ausgänge für hohe Festkörperzuverlässigkeit. Das TSXDSY16S5 arbeitet in einem großen AC-Spannungsbereich und ermöglicht so flexible Anwendungen.

Wichtige Produktspezifikationen

• Marke: Schneider Electric
• Modell: TSXDSY16S5
• Produktreihe: Modicon TSX Micro / Premium Automation Platform
• Modultyp: Diskretes (digitales) AC-Ausgangsmodul
• Anzahl der Ausgänge: 16 Kanäle
• Ausgangstyp: Triac-geschützt (Halbleiter)
• Ausgangsspannungsbereich: 48...240 V AC (41...264 V AC gemäß EN/IEC 61131-2)
• Strom pro Kanal: ≤ 1 A
• Maximaler Strom pro Modul: ≤ 12 A (gesamt für alle Kanäle)
• Ansprechzeit: < 10 ms (Ein- und Ausschalten)
• Interne Stromaufnahme: 220 mA @ 5V DC
• Nettogewicht des Moduls: 0.31 kg (0.68 lb)

Elektrischer Schutz & Sicherheitsfunktionen

• Kurzschlussschutz: Integrierte flinke 5-A-Sicherung pro Kanal
• Ausgangsüberlastschutz: Integrierte flinke 5-A-Sicherung pro Kanal
• Überspannungsschutz am Ausgang: Ge-MOV-Überspannungsableiter (Metalloxid-Varistor)
• Isolationswiderstand: > 10 MΩ bei 500 V DC
• Durchschlagsfestigkeit: 2000 V AC, 50/60 Hz für 60 Sekunden
• Schutzart (IP): IP20 (IEC 60529)
• Verschmutzungsgrad: 2
• Schutzbehandlung: Schutzlackbeschichtung (TC)

Stromversorgung & Wärmemanagement

• Formel für die Verlustleistung: 0.85 W + (1 W x Anzahl der aktiven Ausgänge x Strom pro Modul)
• Rückwandbusversorgung: Über die 5V-DC-Schiene der TSX-Basiseinheit
• Anschlusstyp: Abnehmbarer Schraubklemmenblock
• Anzugsdrehmoment der Klemmen: Gemäß den Standard-Spezifikationen für TSX Micro

Umgebungs- & Betriebsbedingungen

• Betriebstemperatur: 0°C bis +60°C (32°F bis 140°F)
• Lagertemperatur: -25°C bis +70°C (-13°F bis 158°F)
• Betriebsfeuchtigkeit: 10% bis 95% rF (nicht kondensierend)
• Lagerfeuchtigkeit: 5% bis 95% rF (nicht kondensierend)
• Betriebshöhe: 0 bis 2000 Meter (0 bis 6561 ft)

Zertifizierungen & Normenkonformität

• Sicherheitsnormen: UL 508, CSA C22.2 No 142, CSA C22.2 No 213 (Class I, Div 2, Groups A,B,C,D)
• EMV-Normen: Entspricht IEC 61131-2
• Marine-Zertifizierungen: ABS, BV, DNV, GL, LR, RINA, RMRS
• Marktkennzeichnung: CE-Kennzeichnung

Richtlinien für Installation & Verdrahtung

• Setzen Sie das Modul in einen verfügbaren Steckplatz einer kompatiblen TSX-Micro-Basiseinheit ein.
• Stellen Sie sicher, dass der Rückwandbus der Basiseinheit die erforderlichen 220mA bei 5V DC liefern kann.
• Verwenden Sie den abnehmbaren Schraubklemmenblock für die Feldverdrahtung.
• Schließen Sie jeden Ausgangskanal an Ihre AC-Last an (Lampe, Magnetventil, kleine Schützspule).
• Überschreiten Sie weder 1 A pro Kanal noch 12 A für das gesamte Modul.
• Sehen Sie eine geeignete externe Absicherung oder einen Leitungsschutz für die AC-Hauptversorgungsleitung vor.
• Verlegen Sie AC-Leitungen getrennt von Niederspannungs-Signalkabeln, um Störungen zu minimieren.

Verpackungs- & Versandinformationen

• Lieferumfang: 1 x TSXDSY16S5-Ausgangsmodul, 1 x Klemmenblock (falls nicht vormontiert)
• Verpackungsabmessungen (L x B x H): 26.0 x 18.0 x 5.5 cm (10.2 x 7.09 x 2.2 in)
• Bruttogewicht der Verpackung: 453 g (16.0 oz)
• Versand-GTIN (EAN): 3389110876246
• Versandarten: FedEx-, UPS- und DHL-Express-Versand verfügbar.
• Rückgaberecht: Dieses elektronische Modul ist von der Rückgabe ausgeschlossen.

Garantie & Support

• Garantiezeit: 12 Monate ab Kaufdatum.
• Die Garantie deckt Material- und Herstellungsfehler unter normalen Betriebsbedingungen ab.
• Die Installation muss allen angegebenen Umgebungs- und elektrischen Grenzwerten entsprechen.
• Technische Dokumentation für Systemintegration und Fehlerbehebung ist verfügbar.

Häufig gestellte Fragen (FAQ)

• Für welche Lasten eignen sich Triac-Ausgänge am besten?

Triac-Ausgänge eignen sich ideal zum Schalten von AC-Lasten wie Anzeigelampen, kleinen Magnetventilen (AC-Spulen) und Relaisspulen. Im Gegensatz zu mechanischen Relaisausgängen ermöglichen sie schnelles, geräuschloses Schalten ohne bewegliche Teile.

• Kann ich dieses Modul zur Steuerung einer 24V-DC-Last verwenden?

Nein, dieses Modul ist ausschließlich ein AC-Ausgangsmodul (48-240V AC). Bei Verwendung mit Gleichspannung bleibt der Triac dauerhaft eingeschaltet, wodurch das Modul und die Last möglicherweise beschädigt werden. Verwenden Sie für DC-Lasten ein DC-Ausgangsmodul.

• Was passiert, wenn die interne 5-A-Sicherung durchbrennt?

Die Sicherung kann nicht vom Benutzer ausgetauscht werden; sie ist in das Design des Moduls integriert. Brennt eine Sicherung aufgrund einer starken Überlastung oder eines Kurzschlusses durch, funktioniert der einzelne Ausgangskanal nicht mehr und das gesamte Modul muss ersetzt werden.

• Wie berechne ich die insgesamt von diesem Modul erzeugte Wärme?

Verwenden Sie die Formel: 0.85W + (1W x Anzahl der aktiven Ausgänge x Strom pro Ausgang). Beispiel bei 8 Ausgängen mit jeweils 0.5A: 0.85W + (1W x 8 x 0.5) = 4.85W Gesamtverlustleistung. Stellen Sie sicher, dass die Kühlung Ihres Schaltschranks dies bewältigen kann.

• Sind die Ausgangskanäle voneinander isoliert?

Die Kanäle teilen sich einen gemeinsamen AC-Versorgungsanschluss. Sie sind nicht einzeln voneinander isoliert, jedoch zur Sicherheit und Störfestigkeit optisch von der internen Logik und dem Rückwandbus der SPS getrennt.
