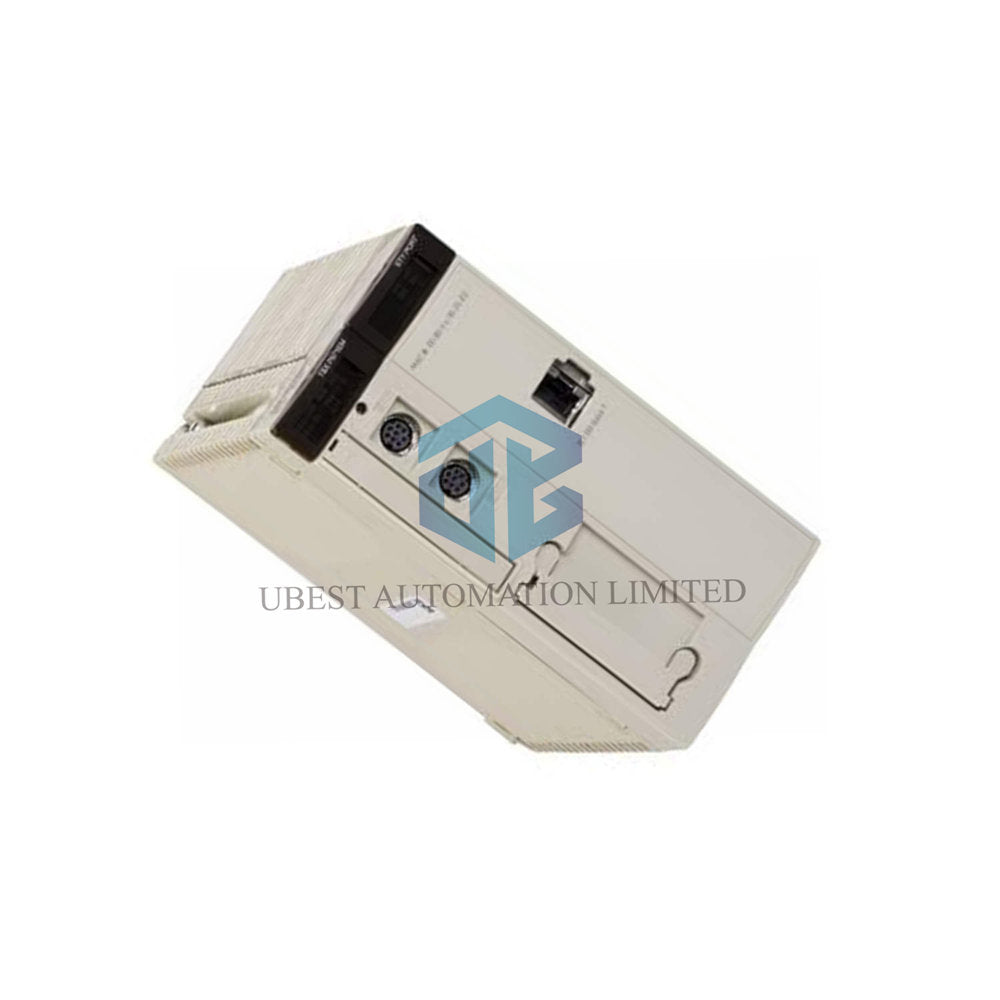

Schneider Modicon Premium TSXP57204M Unity-Prozessor: Technischer Überblick

Der TSXP57204M ist ein Unity-Prozessor der Automatisierungsplattform Schneider Modicon Premium. Er bietet deterministische Steuerung für anspruchsvolle industrielle Anwendungen. Ingenieure entscheiden sich für dieses Modul aufgrund seiner ausgewogenen Speicherarchitektur und flexiblen Kommunikationsoptionen. Der Prozessor unterstützt bis zu 16 Racks und 96 Steckplätze für die Erweiterung digitaler E/A. Er verarbeitet 1024 digitale E/A-Punkte und 80 analoge E/A-Punkte. Eine nicht galvanisch getrennte serielle RS485-Verbindung arbeitet mit 19,2 kbit/s für den Terminalzugriff. Der TSXP57204M arbeitet mit der Software Unity Pro und passt in Rack-Konfigurationen mit Doppelbreite.

Technische Daten

• Marke: Schneider Electric
• Modell: TSXP57204M
• Kategorie: Unity-Prozessor, Modicon-Premium-Serie
• Software: Unity Pro
• Rack-Kapazität: 16 Racks (4/6/8 Steckplätze) plus 8 Racks (12 Steckplätze)
• Steckplatzkapazität: 96 Steckplätze (4/6/8-Steckplatz-Racks) und 128 Steckplätze (12-Steckplatz-Racks)
• Digitale E/A-Kapazität: 1024 E/A-Punkte
• Analoge E/A-Kapazität: 80 E/A-Punkte
• Anwendungsspezifische Kanäle: 24
• Prozessregelungskanäle: 10 bis 30 einfache Regelkreise
• Kommunikationsmodule: Kapazität für 4 Prozessoren (1 Modul unterstützt)
• Interner RAM ohne PCMCIA: 160 kB Programm und Daten
• Interner RAM mit PCMCIA: 160 kB Daten plus 768 kB Programm
• PCMCIA-Karte: 16384 kB zusätzlicher Datenspeicher
• Objektbereichsgrenzen: 64 %KWi Konstantenwörter, 64 %MWi interne Wörter, 64 kB DFB/EFB-Blöcke, 64 kB elementare/abgeleitete Daten, 8132 %Mi interne Bits
• Anwendungsstruktur: 1 Master-Task, 1 schneller Task, 64 Ereignis-Tasks
• Boolesche Ausführung (ohne PCMCIA): 0.19 µs pro Anweisung
• Boolesche Ausführung (mit PCMCIA): 0.21 µs pro Anweisung
• Wort-/Festkommaausführung (ohne PCMCIA): 0.25 µs pro Befehl
• Wort-/Festkommaausführung (mit PCMCIA): 0.42 µs pro Befehl
• Gleitkommaausführung: 1.75 bis 2.6 µs pro Befehl
• Befehlsdurchsatz (100 % Boolesch, ohne PCMCIA): 4.76 Kinst/ms
• Befehlsdurchsatz (65 % Boolesch + 35 % Festkommaarithmetik, ohne PCMCIA): 3.71 Kinst/ms
• Befehlsdurchsatz (100 % Boolesch, mit PCMCIA): 3.7 Kinst/ms
• Befehlsdurchsatz (65 % Boolesch + 35 % Festkommaarithmetik, mit PCMCIA): 2.53 Kinst/ms
• System-Overhead: 0.3 ms schnelle Task, 1 ms Master-Task
• Integrierter Anschluss: Nicht isolierte serielle Verbindung (2 Mini-DIN-Buchsen RS485) mit 19.2 kbit/s
• Lokale Signalisierung: RUN (grüne LED), E/A-Fehler (rote LED), ERR (rote LED), TER-Aktivität (gelbe LED)
• Stromaufnahme: 850 mA bei 5 V DC
• Modulformat: Doppelbreite
• Produktgewicht: 0.52 kg (1.15 lb)
• Betriebstemperatur: 0…60 °C (32…140 °F)
• Lagertemperatur: -25…70 °C (-13…158 °F)
• Relative Luftfeuchtigkeit: 10…95 % ohne Kondensation (Betrieb), 5…95 % ohne Kondensation (Lagerung)
• Betriebshöhe: 0…2000 m (0…6561.68 ft)
• Schutzbehandlung: TC
• Schutzart: IP20
• Verschmutzungsgrad: 2
• Normen: 89/336/EEC, 92/31/EEC, 73/23/EEC, 93/68/EEC, IEC 61131-2, UL 508, CSA C22.2 No 142, CSA C22.2 No 213 Klasse I Division 2 Gruppen A-D
• Produktzertifizierungen: LR, DNV, RMRS, ABS, GL, RINA, BV
• Kennzeichnung: CE

Installationsanleitung

• Montieren Sie den TSXP57204M in einem Modicon Premium-Rack mit Steckplatzabständen im Doppelbreitenformat.
• Prüfen Sie, ob die Rack-Konfiguration 16 Racks mit 4/6/8 Steckplätzen oder 8 Racks mit 12 Steckplätzen unterstützt.
• Verbinden Sie die nicht isolierte serielle RS485-Verbindung über den TER- oder AUX-Anschluss mit dem Mini-DIN-Stecker.
• Vergewissern Sie sich, dass das 5-V-Gleichstromnetzteil das Prozessormodul mit mindestens 850 mA versorgt.
• Setzen Sie die PCMCIA-Karte vor dem Einschalten ein, um 768 kB Programmspeicher und 16384 kB Datenspeicher bereitzustellen.
• Prüfen Sie nach dem Start, ob die RUN-LED grün leuchtet und die E/A- und ERR-LEDs ausgeschaltet bleiben.
• Halten Sie die Umgebungstemperatur zwischen 0 °C und 60 °C und die relative Luftfeuchtigkeit unter 95 % ohne Kondensation.
• Halten Sie die Installationshöhe unter 2000 m ein und beachten Sie die Bedingungen für Verschmutzungsgrad 2 gemäß IP20.
• Verwenden Sie die Software Unity Pro, um die Master-Task, die schnelle Task und bis zu 64 Ereignis-Tasks zu konfigurieren.
• Stellen Sie sicher, dass alle Kommunikationsmodule in die Kapazitätsgrenze von 4 Modulen des Prozessors passen.

Lieferumfang

• 1 × TSXP57204M Unity-Prozessormodul
• 1 × Stecker für nicht isolierte serielle RS485-Verbindung (2 Mini-DIN-Buchsen)
• 1 × Produktdokumentation
• 1 × Schutzverpackung

Versand und Lieferung

• Wir versenden weltweit mit FedEx, UPS und DHL.
• Bestellungen werden innerhalb von 1–2 Werktagen nach Zahlungsbestätigung versandt.
• Sobald der Versanddienstleister das Paket abholt, wird die Sendungsverfolgungsnummer per E-Mail versendet.
• Für dringende Projekte stehen beim Bezahlvorgang weiterhin Expressversandoptionen zur Auswahl.

Häufig gestellte Fragen

• F: Funktioniert der TSXP57204M ohne PCMCIA-Karte?
  A: Ja. Ohne PCMCIA-Karte stehen dem Prozessor insgesamt 160 kB für Programm und Daten zur Verfügung.
• F: Mit welcher Software wird dieser Prozessor konfiguriert?
  A: Die Software Unity Pro übernimmt die gesamte Konfiguration, Programmierung und Diagnose des TSXP57204M.
• F: Wie viele diskrete E/A-Punkte unterstützt der Prozessor?
  A: Der Prozessor unterstützt in seiner Rack-Konfiguration bis zu 1024 diskrete E/A-Punkte.
• F: Wie lange dauert die Ausführung einer booleschen Anweisung?
  A: Boolesche Anweisungen werden ohne PCMCIA-Karte in 0.19 µs und mit eingesetzter Karte in 0.21 µs ausgeführt.
• F: Welche Versanddienstleister liefern dieses Modul?
  A: FedEx, UPS und DHL liefern alle Bestellungen aus.
