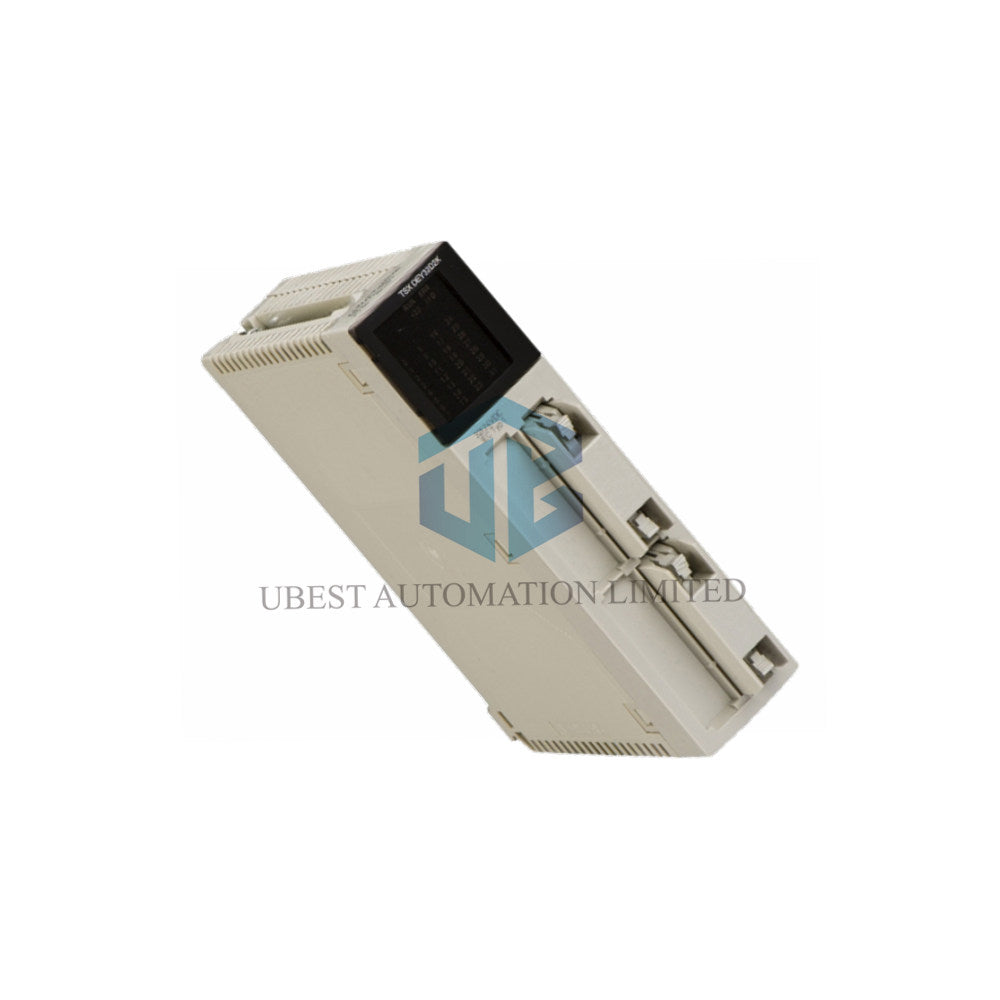

Schneider Electric Modicon TSXPBY100 Profibus-DP-Mastermodul

Das TSXPBY100 von Schneider Electric ist ein Profibus-DP-Kommunikationsmodul für Modicon-Premium-SPS-Systeme. Dieses Modul ermöglicht eine Hochgeschwindigkeitsanbindung an industrielle Netzwerke als Master der Klasse 1 und Klasse 2. Es wird als Komplettkit mit PCMCIA-Karte und Anschlusszubehör geliefert. Das TSXPBY100 gewährleistet einen zuverlässigen Datenaustausch mit einer großen Anzahl von Feldgeräten.

Technische Kerndaten des Moduls

• Marke: Schneider Electric
• Modell: TSXPBY100
• Produktlinie: Modicon TSX Micro / Premium-Automatisierungsplattform
• Modultyp: Profibus-DP-V0-Master-Optionsmodul-Kit
• Kompatible SPS: Modicon Premium, Atrium-Slot-SPS
• Physikalische Schnittstelle: RS-485
• Übertragungsraten: 9,6 Kbit/s bis 12 Mbit/s (automatische Aushandlung)
• Masterklasse: Klasse 1 (zyklische Daten) und Klasse 2 (Konfiguration/Diagnose)
• Übertragungsmodus: NRZ (Non-Return-to-Zero)
• Kabeltyp: verdrilltes, geschirmtes Adernpaar
• Modulformat: Standard
• Nettogewicht des Kits: 0,87 kg (1,92 lb)

Netzwerkleistung und Kapazität

• Maximale Anzahl an Slaves: 126 Geräte (mit Adressierung 0-125)
• E/A-Datenkapazität: 3872 Eingangsbytes / 3872 Ausgangsbytes (pro Abfragezyklus)
• Segmentlänge (12 Mbit/s): 100 m (328 ft) ohne Repeater
• Segmentlänge (12 Mbit/s): 400 m (1312 ft) mit 3 Repeatern
• Segmentlänge (9,6 Kbit/s): 1200 m (3937 ft) ohne Repeater
• Segmentlänge (9,6 Kbit/s): 4800 m (15748 ft) mit 3 Repeatern

Kommunikationsdienste und Funktionen

• Master-Dienste der Klasse 1: E/A-Daten von DP-Slaves lesen/schreiben, Slave-Parameter festlegen (beim Einschalten), Slave-Diagnosedaten übertragen, Slave-Konfiguration prüfen
• Master-Dienste der Klasse 2: Überwachungsanforderungen verwalten (GLOBAL CONTROL, Masterdiagnose abrufen)
• Nicht unterstützt: Profibus-FMS-Nachrichtenverarbeitung, Master-zu-Master-Kommunikation
• Konfiguration: erfolgt über die SPS-Programmiersoftware (Unity Pro/PL7)

Lieferumfang und physische Details

• Hostmodul: Wird in den Optionssteckplatz der SPS eingesteckt.
• PCMCIA-Kommunikationskarte: Enthält die Profibus-Firmware und den Prozessor.
• Integriertes Anschlusskabel: 0,6 m lang zur Verbindung von Karte und Modul.
• T-Abzweigdose: Ermöglicht eine Stichleitung zum zentralen Profibus-Stammkabel.
• Stromaufnahme: 400 mA bei 5 V DC (Versorgung über das SPS-Rack).
• Elektrischer Anschluss: 9-poliger D-Sub-Steckverbinder (Buchse) für das Profibus-Netzwerk.

Umgebungsbedingungen und Belastbarkeit

• Betriebstemperatur: 0 °C bis +60 °C (32 °F bis 140 °F)
• Lagertemperatur: -25 °C bis +70 °C (-13 °F bis 158 °F)
• Betriebsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
• Betriebshöhe: 0 bis 2000 Meter (0 bis 6561 ft)
• Vibrationsfestigkeit: Entspricht IEC 60068-2-6
• Schockfestigkeit: Entspricht IEC 60068-2-27
• ESD-Festigkeit: Entspricht IEC 61000-4-2

Installation und Netzwerkeinrichtung

• Setzen Sie die PCMCIA-Karte fest in das Hostmodul ein.
• Installieren Sie das Hostmodul in einem verfügbaren Optionssteckplatz des Premium-SPS-Racks.
• Verbinden Sie Karte und Modul mit dem integrierten 0,6-m-Kabel.
• Schließen Sie das Profibus-Stammkabel an den 9-poligen D-Sub-Steckverbinder des Moduls an.
• Verwenden Sie bei Bedarf die mitgelieferte T-Abzweigdose für praktische Stichleitungsanschlüsse.
• Vergeben Sie für alle Slave-Geräte im Netzwerk eindeutige Adressen (1-125).
• Konfigurieren Sie die Netzwerkparameter (Baudrate, E/A-Zuordnung) in der Unity-Pro-Software.
• Schließen Sie beide Enden des Profibus-Stammkabels mit den mitgelieferten oder externen 220-Ω-Widerständen ab.

Verpackungs- und Versandinformationen

• Verpackungsinhalt: 1 x Hostmodul, 1 x PCMCIA-Karte, 1 x 0,6-m-Kabel, 1 x T-Abzweigdose, Dokumentation
• Verpackungsabmessungen (L x B x H): 27,5 x 24,5 x 24,5 cm (10,8 x 9,6 x 9,6 in)
• Bruttogewicht der Verpackung: 1,309 kg (2,886 lb)
• Versand-GTIN (EAN): 3389110105438
• Versandmethoden: FedEx-, UPS- und DHL-Express-Versand verfügbar.
• Ursprungsland: Frankreich (FR)
• Rückgabebestimmungen: Dieses Kommunikationsmodul-Kit ist von der Rückgabe ausgeschlossen.

Garantie und Support

• Garantiezeit: 12 Monate ab Kaufdatum.
• Die Garantie deckt Material- und Herstellungsfehler ab.
• Für die komplexe Integration von Slave-Geräten steht Unterstützung bei der Netzwerkkonfiguration zur Verfügung.
• Verwenden Sie für einen zuverlässigen Netzwerkbetrieb stets zertifizierte Profibus-Steckverbinder und -Kabel.

Häufig gestellte Fragen (FAQ)

• Was ist der Unterschied zwischen der Masterfunktionalität der Klasse 1 und der Klasse 2?

Der Master der Klasse 1 übernimmt den zyklischen Echtzeitaustausch von Eingangs-/Ausgangsdaten mit Slaves. Der Master der Klasse 2 wird für nicht zyklische Dienste wie Parametrierung, Konfiguration und detaillierte Diagnose verwendet und häufig über ein Engineering-Tool aufgerufen.

• Kann ich dieses Modul an ein Siemens-Profibus-Netzwerk anschließen?

Ja, Profibus-DP ist ein herstellerunabhängiger Standard. Das TSXPBY100 kann als Master für jedes standardkonforme Profibus-DP-Slave-Gerät eingesetzt werden, einschließlich Geräten von Siemens, SEW, Festo und vielen anderen Herstellern.

• Warum hängt die Netzwerklänge von der Übertragungsrate ab?

Höhere Datenraten reagieren empfindlicher auf Signalverschlechterungen über größere Entfernungen. Bei 12 Mbit/s begrenzen Kapazität und Dämpfung die zuverlässige Kabellänge auf 100 m. Bei langsameren Raten wie 9,6 Kbit/s kann sich das Signal ohne Verschlechterung deutlich weiter ausbreiten (1200 m).

• Wie konfiguriere ich die E/A-Zuordnung für die Slaves?

In Unity Pro importieren Sie die GSD-Datei (Gerätebeschreibung) für jeden Slave-Gerätetyp. Anschließend können Sie mit der Software die E/A-Daten des Slaves bestimmten %I- und %Q-Speicheradressen in der SPS zuweisen und so eine Hardwarekonfiguration erstellen.

• Was passiert, wenn die PCMCIA-Karte entfernt wird, während die SPS eingeschaltet ist?

Das Entfernen der Karte während des Betriebs führt zu einem Kommunikationsfehler. Die SPS meldet wahrscheinlich einen E/A-Fehler am Profibus-Modul, und der gesamte Datenaustausch mit den Slave-Geräten wird beendet, bis die Karte wieder eingesetzt und der Fehler gelöscht wurde.
