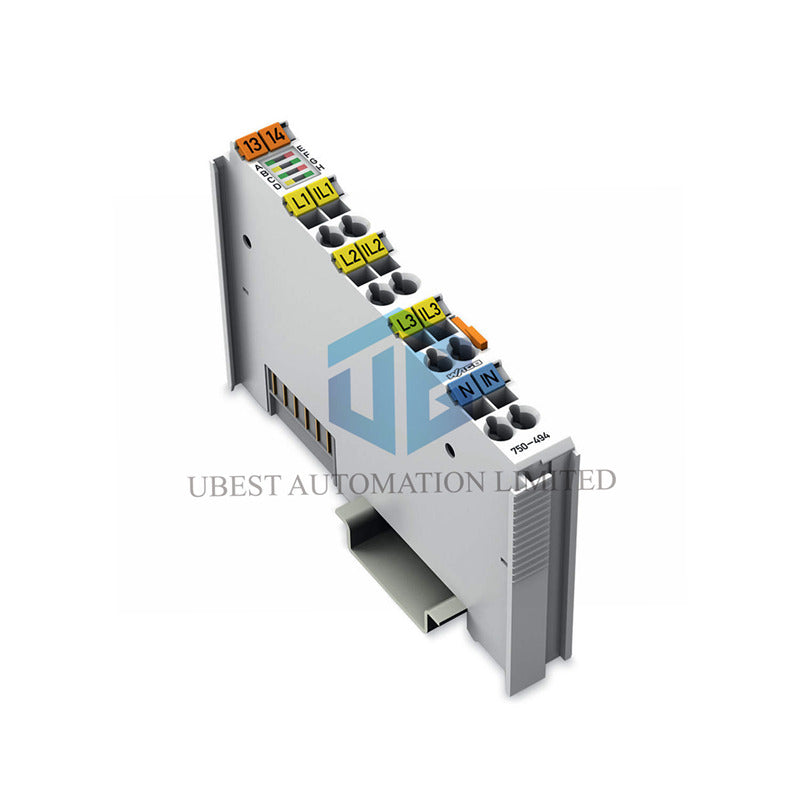

WAGO 750-494 3-Phasen-Leistungsmessmodul

Überwachen Sie den Energieverbrauch mit Präzision. Das WAGO 750-494 ist ein kompaktes 3-Phasen-Leistungsmessmodul für WAGO I/O-Systeme. Es liefert detaillierte elektrische Daten, einschließlich Oberschwingungen, für Energiemanagement und Geräteschutz.

Hauptmerkmale

• Umfassende Messung: Misst Spannung, Strom, Leistung (aktiv, blind, scheinbar), Energie, Leistungsfaktor, Frequenz und Oberschwingungen bis zur 41. Ordnung.
• Hohe Genauigkeit: Echte RMS-Messung mit einem maximalen Fehler von 0,5 % des oberen Messbereichswerts.
• Industriespannungsbereit: Ausgelegt für 480 V AC zwischen den Leitungen und 277 V AC zwischen Leitung und Neutralleiter.
• Hohe Sicherheitsisolation: 4 kV Isolation zwischen Feldverdrahtung und Steuersystem für Sicherheit und Störfestigkeit.
• Kompakt & Integriert: Passt in einen Standardmodulschacht mit 12 mm Breite auf einer DIN-Schiene und spart Schaltschrankplatz.

Vollständige technische Spezifikationen

Marke: WAGO
Modell: 750-494
Produkttyp: 3-Phasen-Leistungsmess-I/O-Modul
Eingangskanäle: 6 (3 Spannung, 3 Strom)
Nennspannung: 480 V AC (Leitung-zu-Leitung), 277 V AC (Leitung-zu-Neutral)
Maximaler Strom: 1 A (Direkteingang)
Messmethode: Echte RMS
Genauigkeit: ≤ ±0,5 % des oberen Messbereichswerts bei 25 °C
Auflösung: 24 Bit
Frequenzbereich (Netz): 45 – 65 Hz
Oberschwingungsanalyse: Bis zur 41. Oberschwingung (0 – 3300 Hz)
Berechnete Werte: V, A, kW, kVAR, kVA, kWh, kVARh, Leistungsfaktor, Frequenz, THD, einzelne Oberschwingungen
Datenbreite: 2 x 128-Bit-Daten; 2 x 64-Bit Steuer-/Status
Systemversorgung: 5 V DC (über Rückplane)
Isolation: 4 kV (System / Feld)
Anschluss: 8 x CAGE CLAMP® Klemmen
Leiterquerschnitt: 0,08 – 2,5 mm² / 28 – 14 AWG
Montage: DIN-35-Schiene
Gehäuseschutzart: IP20
Betriebstemperatur: 0 °C bis +55 °C
Abmessungen (BxHxT): 12 mm x 100 mm x 67,8 mm
Gewicht: 49,6 g

Installation & Verdrahtung

Installieren Sie das 750-494-Modul in einem WAGO I/O SYSTEM Klemmenblock auf einer DIN-Schiene. Für die Spannungsmessung verbinden Sie die drei Phasenspannungen (L1, L2, L3) und den Neutralleiter (falls verwendet) mit den dafür vorgesehenen Spannungseingangsklemmen. Für die Strommessung schließen Sie die Sekundärseite von drei 1A-Stromwandlern (CTs) an jeder Phase an die Stromeingangsklemmen an. Achten Sie auf die richtige Polung und darauf, dass CTs niemals unter Last geöffnet werden. Das Modul erhält die 5V Logikversorgung über die Rückplane vom Koppler.

Experten-FAQs

Benötige ich externe Stromwandler (CTs)?
Ja. Das Modul akzeptiert maximal 1A Eingang. Sie müssen externe Stromwandler (CTs) mit einem 1A Sekundärstrom verwenden, um den Primärstrom von Motoren oder Leitungen herunterzuskalieren.

Was ist der Vorteil der Oberschwingungsanalyse?
Sie hilft, Probleme mit der Netzqualität zu erkennen, die Überhitzung von Motoren und Transformatoren verursachen, Schutzschalter auslösen und empfindliche Elektronik stören können, sodass Gegenmaßnahmen ergriffen werden können.

Kann es Gleichstromsysteme messen?
Es ist für Wechselstrommessungen (45-65 Hz) ausgelegt. Die Spannungseingänge vertragen 277 V DC, aber das Modul liefert keine genauen Leistungswerte für Gleichstromkreise.

Wie werden die Daten abgerufen?
Das Modul ist Teil einer WAGO I/O-Station, die an ein Feldbus-System (z. B. PROFINET, EtherCAT) angeschlossen ist. Alle gemessenen und berechneten Werte werden in das Prozessabbild eingetragen und von der zentralen SPS oder SCADA-System gelesen.

Was ist die typische Anwendung?
Überwachung des Energieverbrauchs von Maschinen, Gebäuden oder Produktionslinien; Netzqualitätsanalyse; vorausschauende Wartung durch Lastprofilverfolgung; Unterzählerung zur Kostenverteilung.

Verpackung & Garantie

Lieferumfang:
1 x WAGO 750-494 Leistungsmessmodul
1 x Datenblatt

Garantie: Dieses Produkt ist durch eine 12-monatige Garantie abgedeckt.

Versand: Weltweiter Versand per FedEx, UPS und DHL.
