Beschreibung

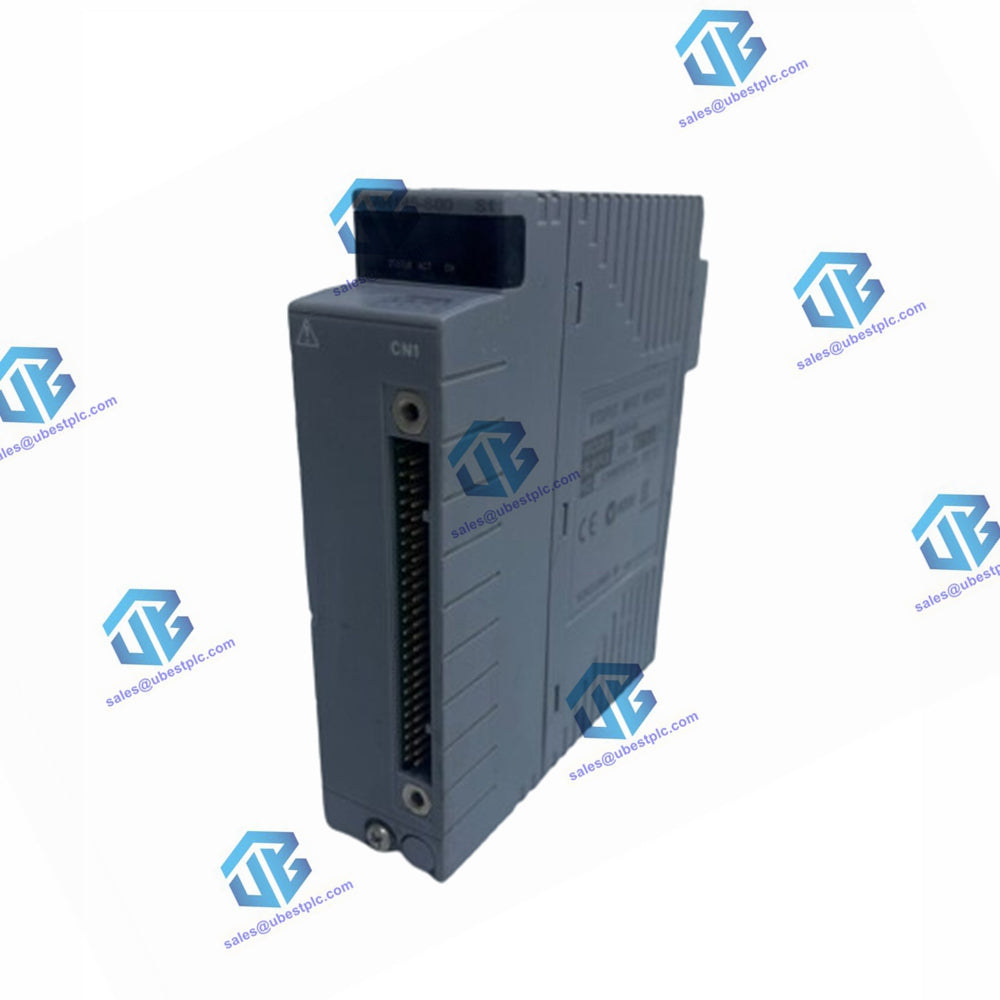

Das Yokogawa AAR145-S00 S1 RTD/POT-Eingangsmodul ist ein fortschrittliches 16-Kanal-Modul mit isolierten Kanälen, das für die Verarbeitung von Signalen von RTD-, Potentiometer-, Thermoelement- und mV-Quellen ausgelegt ist. Die Variante AAR145-S00 S1 umfasst die ISA-Standard-G3-Option und bietet eine verbesserte Isolierung für die Eingangs- und Ausgangskreise. Diese Funktion verbessert die Störfestigkeit und verringert das Risiko von Erdschlüssen.

Einzigartige Funktionen

Zusätzlich zur ISA-Standard-G3-Option umfasst das AAR145-S00 S1-Modul im Vergleich zum AAR145-S00-Modul geringfügige Firmware-, Hardware- oder Dokumentationsänderungen. Trotz dieser Unterschiede verfügen beide Module über dieselbe grundlegende Funktionalität.

Detaillierte Spezifikationen

• Modell : AAR145-S00 S1
• Anzahl der Eingangskanäle: 16, isoliert
• Unterstützte Signaltypen: mV, Thermoelement (TC), RTD und Potentiometer (POT)
• Isolation: Zwischen Feld und System und zwischen jedem Kanal
• Verdrahtungswiderstand: 150 Ω oder weniger (pro Draht)
• Messstrom : RTD: 1 mA
• Datenaktualisierungszeitraum : 1 s
• Burnout-Erkennung :
  • Einstellung: Nicht verfügbar/verfügbar (UP/DOWN)
  • Erkennungszeit: 60 s
• Temperaturdrift :
  • Widerstandsthermometer: ±0,3 Ω/10 °C
  • POT: ±0,4 %/10 °C
• Maximaler Stromverbrauch: 350 mA (5 V DC)
• Gewicht : 0,3 kg
• Externer Anschluss: Spezielles Kabel (KS8/AKB335)

Einhaltung

• Standard: JIS C1604:1989 (Pt100, JPt100)
• Typ B: Führt keine Temperaturkompensation durch und kann keine Temperaturen unter 44 °C messen.

Temperaturkompensation

• Verdrahtungswiderstand für Signalkabel: Muss für INA und INC identisch sein.
• Genauigkeit der Referenzstellenkompensation:
  • Über die Klemmenleiste (AET4D):
    • -20 bis 0 ˚C: ±1,5 ˚C
    • 0 bis 30 ˚C: ±1,0 ˚C
    • 30 bis 70 ˚C: ±1,5 ˚C
  • Im Standardschrank :
    • 0 bis 30 ˚C: ±1,0 ˚C
    • 30 bis 50 ˚C: ±1,5 ˚C

Suffixcodes

• -S : Standardtyp
• 0: Grundtyp
