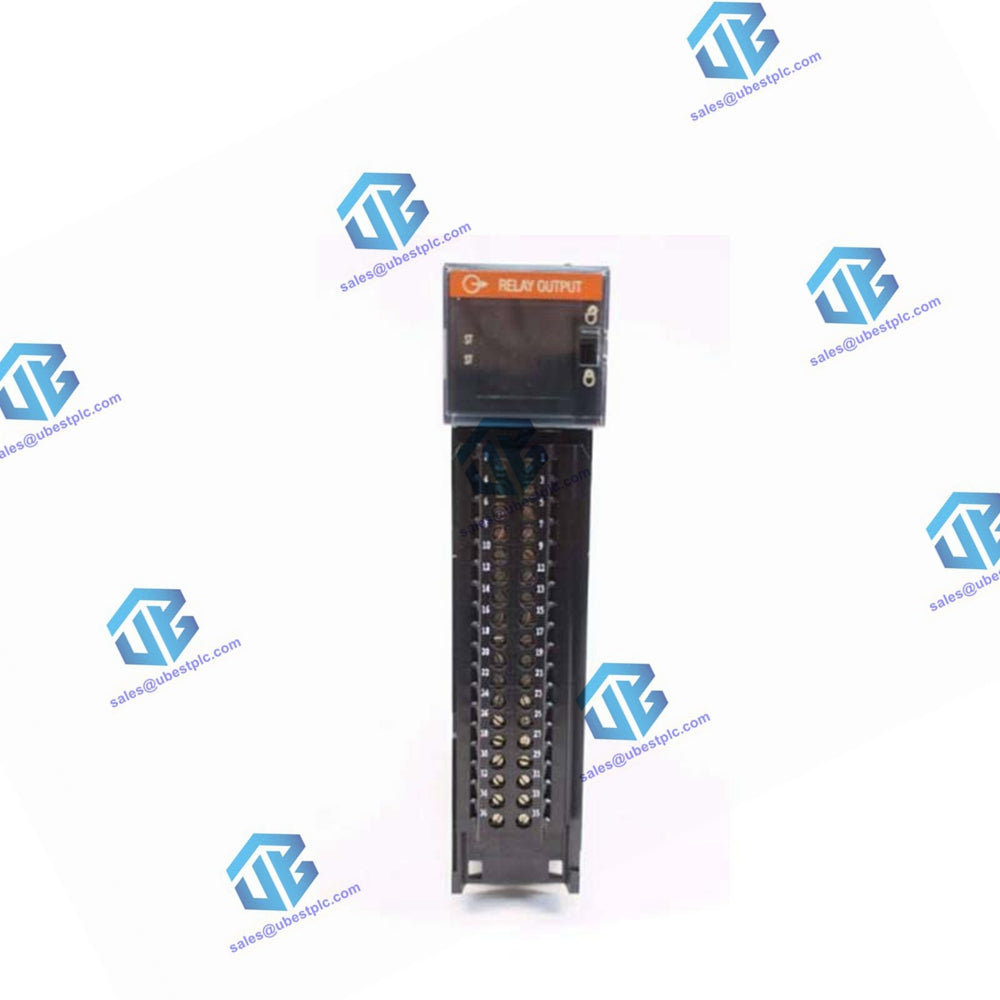

Επισκόπηση Μονάδας ControlLogix 1756-OW16I

Το ControlLogix 1756-OW16I είναι μια ψηφιακή μονάδα ρελέ 16 σημείων σχεδιασμένη να λειτουργεί εντός συστημάτων ControlLogix, προσφέροντας αξιόπιστο και αποδοτικό έλεγχο σε διάφορες βιομηχανικές διαδικασίες.

Ηλεκτρικές Προδιαγραφές

• Τάση Τροφοδοσίας: DC
• Τύπος Τάσης Εισόδου: DC
• Τύπος Ψηφιακής Εξόδου: Ρελέ
• Τύπος Ηλεκτρικής Σύνδεσης: Σύνδεση με βίδα
• Χρόνος Ανάπηδησης: Μέσος όρος 1,2 μs
• Συνολική Ισχύς Πίσω Πλαισίου: 4.4 W
• Θερμική Απώλεια: 15,35 BTU/h
• Ρεύμα Κατανάλωσης: 150 mA @ 5,1V, 150 mA @ 24V
• Αναμενόμενη Διάρκεια Επαφής: 300 kHz (ωμική), 100 kHz (επαγωγική)
• Κλειδώματος Μονάδας: Ηλεκτρονικό, ρυθμιζόμενο μέσω λογισμικού
• Έξοδοι: 16 Κανονικά Ανοιχτές (N.O.) μεμονωμένα απομονωμένες
• Προγραμματισμένες Εξόδοι: Συγχρονισμός εντός 16,7 δευτερολέπτων το πολύ, αναφορά στο συντονισμένο σύστημα ώρας
• Απώλεια Ισχύος: Μέγιστο 4,5 W @ 60 °C (140 °F)
• Τάση Μόνωσης: 250V (συνεχής), βασικός τύπος μόνωσης, έξοδοι προς πίσω πλακέτα και έξοδο προς έξοδο
• Κατηγορία Καλωδίου: Κατηγορία 1
• Προστασία Βραχυκυκλώματος: Μη διαθέσιμη
• Πιλοτική Φόρτιση: C300, R150
• Αρχική Αντίσταση Επαφής: Μέγιστο 100 mΩ @ 6V, 1 A
• Συχνότητα Εναλλαγής: Μέγιστο 1 λειτουργία/3 δευτερόλεπτα (0,3 Hz σε ονομαστικό φορτίο)
• Καταστάσεις Λειτουργίας Σφάλματος: Διατήρηση τελευταίας κατάστασης, Ενεργό ή Απενεργοποιημένο (προεπιλογή Απενεργοποιημένο)
• Καταστάσεις Λειτουργίας Προγράμματος: Διατήρηση τελευταίας κατάστασης, Ενεργό ή Απενεργοποιημένο (προεπιλογή Απενεργοποιημένο)

Μηχανικές Προδιαγραφές

• Πλάτος Υποδοχής: 1
• RTB Κλειδώματος: Μηχανικό ορισμένο από τον χρήστη
• Αντοχή σε Κρούση: Σε λειτουργία: 30 G, Εκτός λειτουργίας: 50 G
• Αντοχή σε Δόνηση: 2 G @ 10...500 Hz

Περιβαλλοντικές Προδιαγραφές

• Μέγιστη Θερμοκρασία Περιβάλλοντος: 60 °C
• Κωδικός Θερμοκρασίας Βόρειας Αμερικής: T4A
• Πρότυπο Εκπομπών: IEC 61000-6-4
• Ανοσία ESD: 6 kV εκφορτίσεις επαφής, 8 kV εκφορτίσεις αέρα
• Σχετική Υγρασία: 5...95% χωρίς συμπύκνωση
• Ανοσία σε Εκπεμπόμενη Ραδιοσυχνότητα: 10V rms με ημιτονοειδή κυματομορφή 1 kHz 80% AM από 150 kHz...80 MHz
• Ανοσία EFT/B: ±4 kV στα 5 kHz στις θύρες σήματος
• Λειτουργική Θερμοκρασία: 0 έως 60 °C
• Ανοσία σε Μεταβατικές Υπερτάσεις: ±1 kV γραμμή-γραμμή (DM) και ±2 kV γραμμή-γη (CM) στις θύρες σήματος
• Μη Λειτουργική Θερμοκρασία: -40 °C
• Αντοχή σε Εκρηκτικό Παλμό: IEEE C37.90.1: 3kV

Προδιαγραφές Εξόδου

• Ρεύμα Διαρροής Εκτός Κατάστασης Ανά Σημείο: Μέγιστο 1.5 mA
• Ρεύμα Φόρτισης Ανά Σημείο: Ελάχιστο 10 mA
• Χρόνος Καθυστέρησης Εξόδου: ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ σε ΕΝΕΡΓΟΠΟΙΗΣΗ: 10 ms μέγιστο, ΕΝΕΡΓΟΠΟΙΗΣΗ σε ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ: 10 ms μέγιστο

Προδιαγραφές Εισόδου

• Λειτουργική Τάση: 5...125V DC, 10...240V AC
• Βαθμολογίες Τάσης και Ρεύματος:
  • 1 A @ 5...30V DC
  • 0.5 A @ 48V DC
  • 0.22 A @ 125V DC
  • 1.5 A @ 120V AC, 50/60 Hz
  • 0.75 A @ 240V AC, 50/60 Hz

Κατασκευή

• Τύπος Περιβλήματος: Κανένα (ανοικτού τύπου)

Τεχνικές Προδιαγραφές - 1756-OW16I

Χαρακτηριστικό: 1756-OW16I

Έξοδοι: 16 N.O. μεμονωμένες απομονωμένες

Φορτίο Πιλοτικής Λειτουργίας: C300/R150

Εύρος Λειτουργικής Τάσης:

• 5…125V DC
• 10…240V AC

Εύρος Τάσης Εξόδου (Εξαρτώμενο από Φόρτο):

• 1 A @ 5…30V DC
• 0.5 A @ 48V DC
• 0.22 A @ 125V DC
• 1.5 A @ 120V AC 50/60 Hz
• 0.75 A @ 240V AC 50/60 Hz

Χρόνος Καθυστέρησης Εξόδου:

• Από Απενεργοποιημένο σε Ενεργό: 10 ms μέγιστο
• Από Ενεργό σε Απενεργοποιημένο: 10 ms μέγιστο

Κατανάλωση Ρεύματος:

• @ 5.1V: 150 mA
• @ 24V: 150 mA

Συνολική Ισχύς Πίσω Πλαισίου: 4.4 W

Αποβολή Ισχύος, Μέγιστη: 4.5 W @ 60 °C (140 °F)

Θερμική Αποβολή: 15.35 BTU/hr

Ρεύμα Διαρροής Εκτός Κατάστασης Ανά Σημείο, Μέγιστο: 1.5 mA ανά σημείο

Ελάχιστο Ρεύμα Φόρτισης: 10 mA ανά σημείο

Αρχική Αντίσταση Επαφής, Μέγιστη: 100 mΩ @ 6V, 1 A
