Περιγραφή

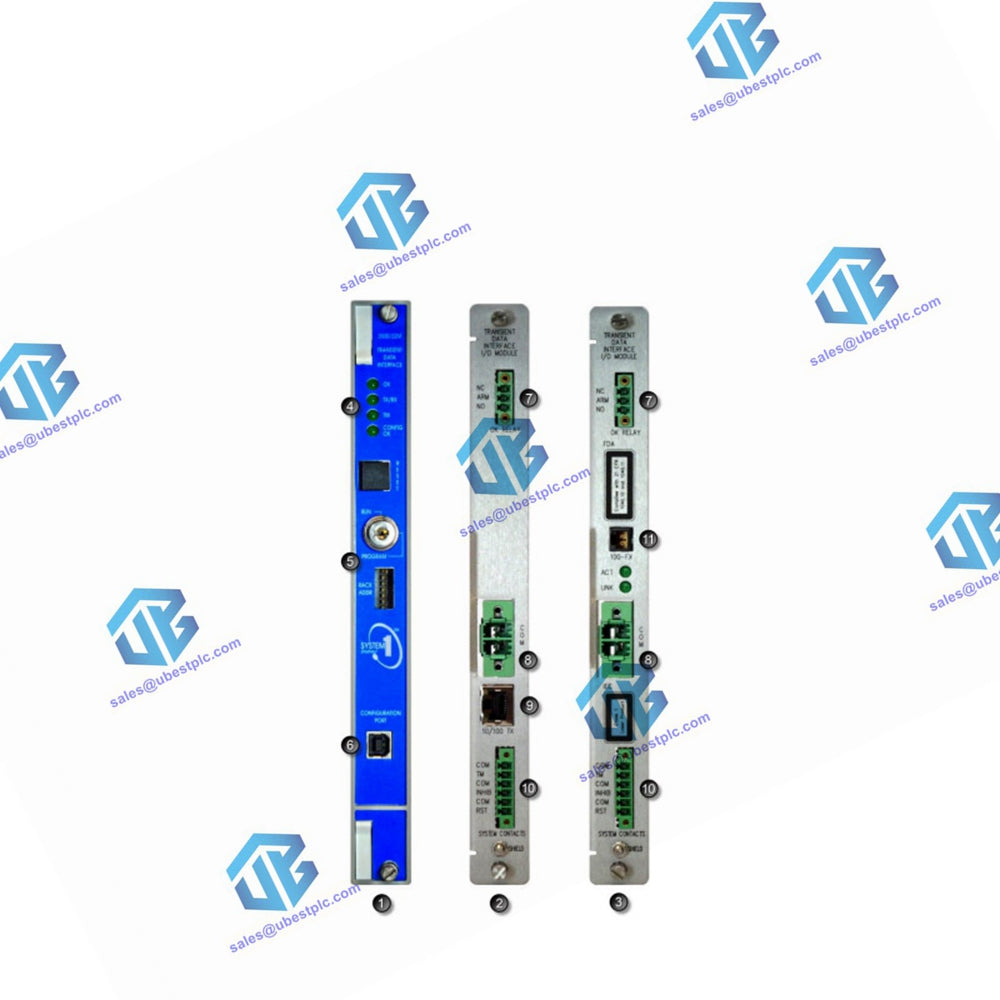

Η Διασύνδεση Παροδικών Δεδομένων 3500/22M (TDI) είναι η διεπαφή μεταξύ του συστήματος παρακολούθησης 3500 και συμβατού λογισμικού (λογισμικό Παρακολούθησης Κατάστασης και Διάγνωσης System 1 και λογισμικό Διαμόρφωσης Συστήματος 3500). Το TDI συνδυάζει τη λειτουργία μιας Μονάδας Διεπαφής Ραφιού 3500/20 (RIM) με τη δυνατότητα συλλογής δεδομένων ενός επεξεργαστή επικοινωνίας όπως το TDXnet. Το TDI τοποθετείται στη θέση δίπλα στις τροφοδοσίες ενός ραφιού 3500. Συνδέεται με τους μετρητές σειράς M (3500/40M, 3500/42M κ.ά.) για συνεχή συλλογή σταθερών και παροδικών δυναμικών (κυματομορφικών) δεδομένων και μεταφέρει αυτά τα δεδομένα μέσω σύνδεσης Ethernet στο κεντρικό λογισμικό. Ανατρέξτε στην ενότητα Συμβατότητας στο τέλος αυτού του εγγράφου για περισσότερες πληροφορίες.

Η δυνατότητα στατικής καταγραφής δεδομένων είναι στάνταρ με το TDI. Ωστόσο, η χρήση ενός προαιρετικού Δίσκου Ενεργοποίησης Καναλιού επιτρέπει στο TDI να καταγράφει επίσης δυναμικά και υψηλής ανάλυσης παροδικά δεδομένα. Το TDI ενσωματώνει τη λειτουργία επεξεργαστή επικοινωνίας μέσα στο ράφι 3500. Αν και το TDI παρέχει ορισμένες λειτουργίες κοινές για ολόκληρο το ράφι, δεν αποτελεί μέρος της κρίσιμης διαδρομής παρακολούθησης και δεν επηρεάζει τη σωστή, κανονική λειτουργία του συνολικού συστήματος παρακολούθησης για αυτόματη προστασία μηχανημάτων. Κάθε ράφι 3500 απαιτεί ένα TDI ή RIM, το οποίο καταλαμβάνει πάντα τη Θέση 1 (δίπλα στις τροφοδοσίες).

Προδιαγραφές

Είσοδοι

• Κατανάλωση Ισχύος: 10,5 Watt

Δεδομένα

• USB-B Εμπρόσθιου Πίνακα
• 10Base-T/100Base-TX I/O: 10Base-T ή 100Base-TX Ethernet, αυτόματη ανίχνευση
• 100Base-FX I/O: 100Base-FX Οπτική Ίνα Ethernet

Εξόδους

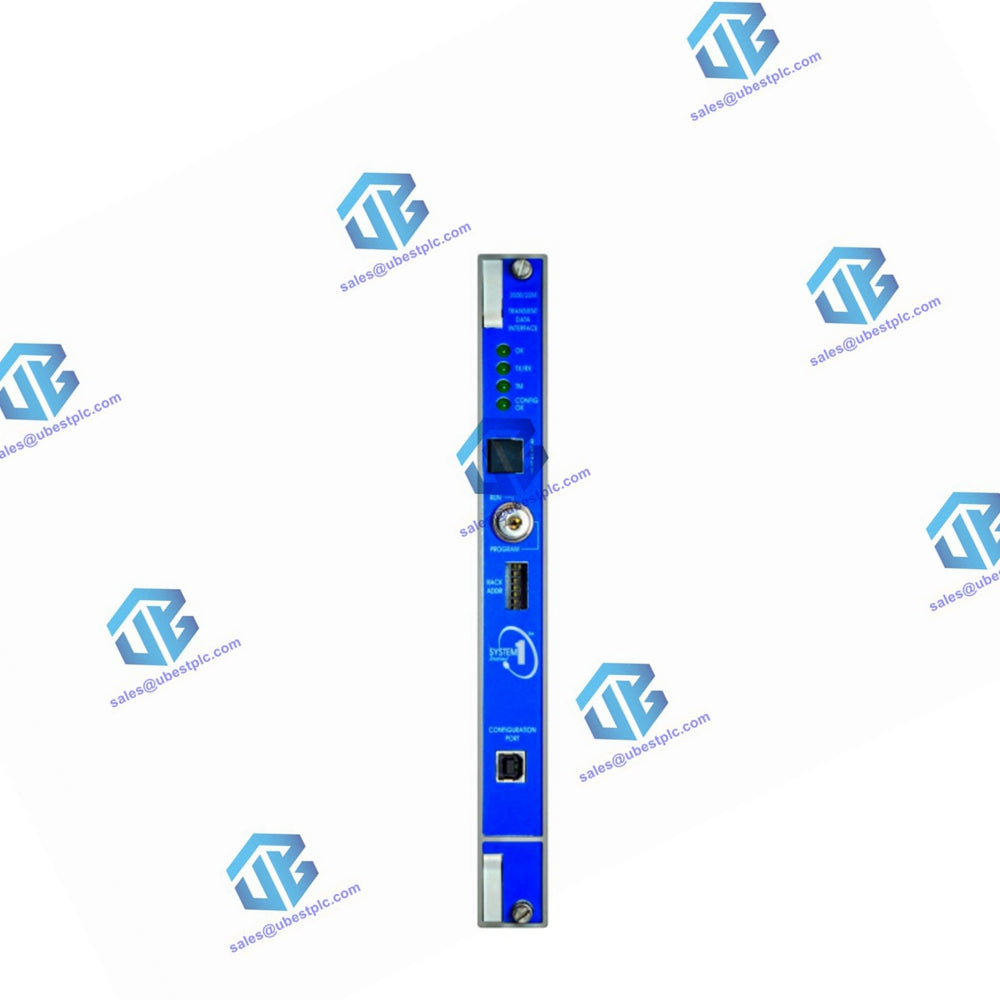

LEDs Εμπρόσθιου Πίνακα

• LED OK: Δείχνει πότε το 3500/22M λειτουργεί σωστά
• LED TX/RX: Δείχνει πότε το 3500/22M επικοινωνεί με τις άλλες μονάδες στο ράφι
• LED TM: Δείχνει πότε το ράφι 3500 βρίσκεται σε λειτουργία Trip Multiply
• LED ΔΙΑΜΟΡΦΩΣΗΣ OK: Δείχνει ότι το ράφι 3500 έχει έγκυρη διαμόρφωση

Μονάδα Εισόδου/Εξόδου

Λειτουργία Ρελέ OK

• Δείχνει πότε το ράφι 3500 λειτουργεί κανονικά ή πότε έχει ανιχνευθεί σφάλμα μέσα στο ράφι. Ο χρήστης μπορεί να επιλέξει είτε μια επαφή «ΑΝΟΙΧΤΗ» είτε «ΚΛΕΙΣΤΗ» για να αναγγείλει μια κατάσταση ΜΗ ΕΝΤΑΞΕΙ. Αυτό το ρελέ λειτουργεί πάντα ως «Κανονικά Τροφοδοτούμενο».

Τεχνικά Χαρακτηριστικά

• Τυπικό Ρελέ OK βαθμολογημένο έως 5A @ 24 Vdc/120 Vac, 120 Watt/600 VA Εναλλασσόμενη Ισχύς (μέγιστο)
• Ρελέ OK με επαφές επιχρυσωμένες, βαθμολογημένο έως 1 mA @ 1 Vdc (ελάχιστο)
• Προστασία Τόξου: Παρέχονται κατασβεστήρες τόξου.

Έλεγχοι

• Κουμπί Επαναφοράς Ραφιού στην Πρόσοψη: Καθαρίζει τα ενεργοποιημένα συναγερμούς και την Απενεργοποίηση Καναλιού Timed OK στο ράφι. Εκτελεί την ίδια λειτουργία με την επαφή «Επαναφορά Ραφιού» στη μονάδα Εισόδου/Εξόδου
• Διακόπτης Διεύθυνσης: Χρησιμοποιείται για να ορίσει τη διεύθυνση του ραφιού: 127 δυνατές διευθύνσεις
• Κλειδαριά Ρύθμισης: Χρησιμοποιείται για να θέσει το ράφι 3500 είτε σε λειτουργία «ΛΕΙΤΟΥΡΓΙΑ» είτε σε λειτουργία «ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ». Η λειτουργία ΛΕΙΤΟΥΡΓΙΑΣ επιτρέπει την κανονική λειτουργία του ραφιού και αποκλείει αλλαγές ρύθμισης. Η λειτουργία ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ επιτρέπει την κανονική λειτουργία του ραφιού και επίσης επιτρέπει τοπική ή απομακρυσμένη ρύθμιση του ραφιού. Το κλειδί μπορεί να αφαιρεθεί από το ράφι σε οποιαδήποτε θέση, επιτρέποντας στον διακόπτη να παραμείνει είτε στη θέση ΛΕΙΤΟΥΡΓΙΑΣ είτε στη θέση ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ. Το κλείδωμα του διακόπτη στη θέση ΛΕΙΤΟΥΡΓΙΑΣ επιτρέπει τον περιορισμό μη εξουσιοδοτημένων αλλαγών ρύθμισης του ραφιού. Το κλείδωμα του διακόπτη στη θέση ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ επιτρέπει την απομακρυσμένη ρύθμιση του ραφιού οποιαδήποτε στιγμή.

Επαφές Συστήματος Μονάδας Εισόδου/Εξόδου

• Πολλαπλασιαστής Διακοπής: Χρησιμοποιείται για να θέσει το ράφι 3500 σε Πολλαπλασιαστή Διακοπής

Μέγιστο Ρεύμα

Περιβαλλοντικά Όρια

• Μονάδα TDI, Είσοδοι/Έξοδοι 10Base-T/100Base-TX και 100Base-FX
  • Θερμοκρασία Λειτουργίας: -30°C έως +65°C (-22°F έως +149°F)
  • Θερμοκρασία Αποθήκευσης: -40°C έως +85°C (-40°F έως +185°F)
  • Υγρασία: 95%, χωρίς συμπύκνωση

Διάρκεια Μπαταρίας

• TDI με τροφοδοσία: 38 χρόνια @ 50°C (122°F)
• TDI χωρίς τροφοδοσία: 12 χρόνια @ 50°C (122°F)

Φυσικά Χαρακτηριστικά

Διαστάσεις Μονάδας TDI (Ύψος x Πλάτος x Βάθος):

• 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in)
• Βάρος: 0,91 kg (2,0 lbs)

Διαστάσεις Μονάδων Εισόδου/Εξόδου (Ύψος x Πλάτος x Βάθος):

• 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in)
• Βάρος: 0,20 kg (0,44 lbs)

Απαιτήσεις Χώρου Ράφιας

• Μονάδα TDI: 1 υποδοχή πλήρους ύψους στο μπροστινό μέρος
• Μονάδες Εισόδου/Εξόδου: 1 υποδοχή πλήρους ύψους στο πίσω μέρος

Πληροφορίες Παραγγελίας

Μονάδα TDI 3500/22M και Εισόδου/Εξόδου

• 3500/22M-01-02-00
  • 3500/22M: Μονάδα Διεπαφής Μεταβατικών Δεδομένων 3500/22M
  • -01: Ο τύπος Διεπαφής Μεταβατικών Δεδομένων είναι Πρότυπος (για χρήση σε τυπικές εφαρμογές παρακολούθησης)
  • -02: Ο τύπος Μονάδας Εισόδου/Εξόδου είναι 100Base-FX (Οπτική Ίνα) Ethernet
  • -00: Έγκριση από Οργανισμό
