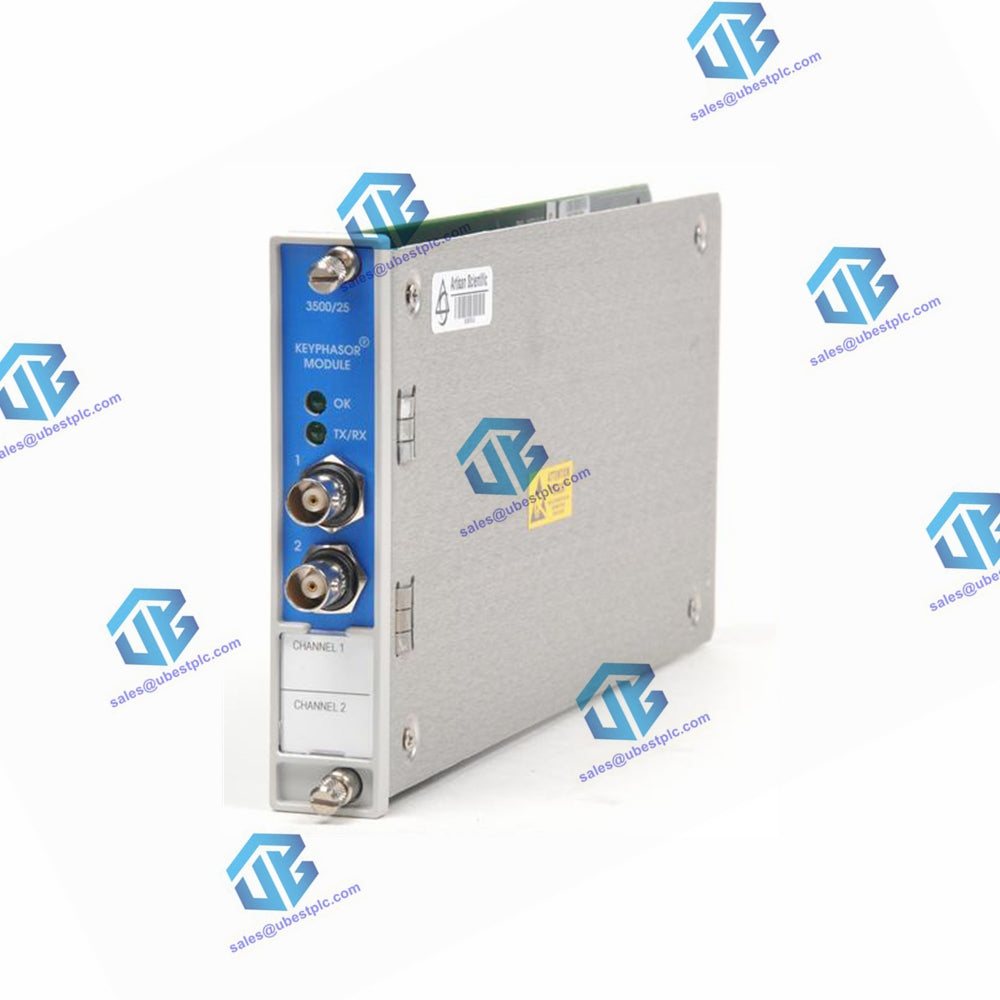

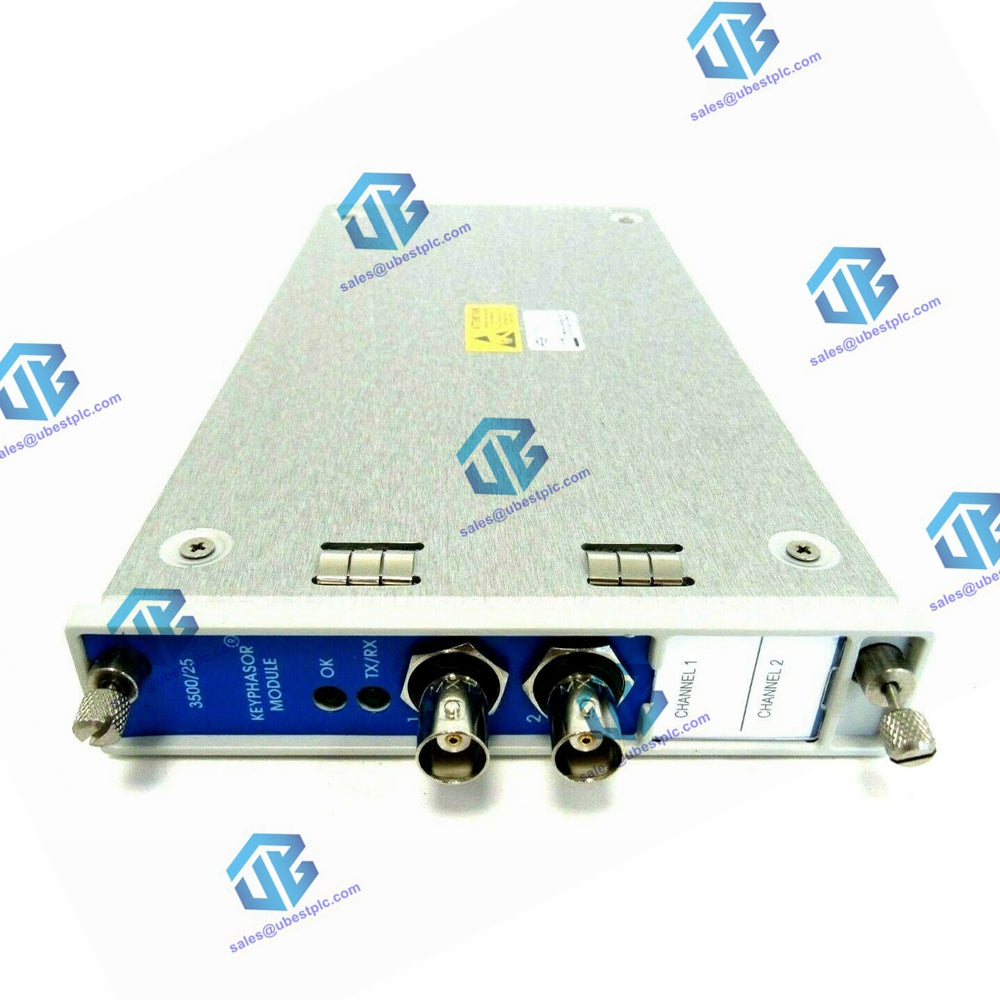

3500/25 Ενισχυμένη Μονάδα Keyphasor

Περιγραφή Η 3500/25 Ενισχυμένη Μονάδα Keyphasor είναι μια μονάδα μισού ύψους με δύο κανάλια που χρησιμοποιείται για την παροχή σημάτων Keyphasor στις μονάδες παρακολούθησης σε ένα ράφι 3500. Η μονάδα λαμβάνει σήματα εισόδου από ανιχνευτές εγγύτητας ή μαγνητικές λήψεις και μετατρέπει αυτά τα σήματα σε ψηφιακά σήματα Keyphasor, υποδεικνύοντας πότε το σημάδι Keyphasor στον άξονα συμπίπτει με τον μετατροπέα Keyphasor. Το Σύστημα Προστασίας Μηχανημάτων 3500 μπορεί να δεχτεί έως και τέσσερα σήματα Keyphasor για κανονικές διαμορφώσεις και έως οκτώ σήματα Keyphasor σε ζευγαρωμένη διαμόρφωση.

Ένα σήμα Keyphasor είναι ένας παλμός μία φορά ανά περιστροφή ή πολλαπλά γεγονότα ανά περιστροφή από έναν περιστρεφόμενο άξονα ή γρανάζι που παρέχει ακριβείς μετρήσεις χρονισμού. Αυτό επιτρέπει στις μονάδες παρακολούθησης 3500 και στον εξωτερικό διαγνωστικό εξοπλισμό να μετρούν την ταχύτητα περιστροφής του άξονα και παραμέτρους διανύσματος όπως το πλάτος και τη φάση δόνησης 1X.

Προδιαγραφές

Είσοδοι

• Κατανάλωση Ισχύος: 3.2 Watt τυπικά
• Σήμα: Κάθε Μονάδα Keyphasor δέχεται έως δύο σήματα μετατροπέα από ανιχνευτές εγγύτητας ή μαγνητικές λήψεις.
  • Εύρος Σήματος Εισόδου: +0.8 V έως -21.0 V (Μη Απομονωμένες μονάδες I/O) ή +5V έως -11V (Απομονωμένες μονάδες I/O). Σήματα που υπερβαίνουν αυτό το εύρος περιορίζονται εσωτερικά από τη μονάδα.
  • Απαίτηση Ταχύτητας: Οι παθητικές μαγνητικές λήψεις απαιτούν ταχύτητα περιστροφής άξονα μεγαλύτερη από 200 rpm (3.3 Hz).
  • Είσοδος Εμπέδησης: Ελάχιστο 21.8 kΩ

Επεξεργασία Σήματος

• Εύρη Σημάτων Ταχύτητας/Συχνότητας: Εύρος εισόδου από 1 έως 1.200.000 cpm (0.017 έως 20 kHz). Υποστηρίζει πολλαπλά γεγονότα ανά περιστροφή έως μέγιστο 20 kHz.
  • Εύρος Εξόδου: 1 έως 99.999 cpm (0.017 έως 1667 Hz)
  • Ακρίβεια Σήματος Ταχύτητας/Συχνότητας:
    • Μη επεξεργασμένα σήματα: 0.017 έως 100 Hz ±1 cpm, 101 έως 500 Hz ±8 cpm, 501 έως 20 kHz ±1% του cpm
    • Επεξεργασμένα σήματα: 0.017 έως 60 Hz ±1 cpm, 61 έως 150 Hz ±8 cpm, 151 έως 20 kHz ±1% του cpm
• Επεξεργασία Μετατροπέα:
  • Αυτόματο Όριο: Ελάχιστο πλάτος σήματος για ενεργοποίηση 2 βολτ peak to peak και ελάχιστη συχνότητα 120 rpm (2 Hz).
  • Χειροκίνητο Όριο: Χρησιμοποιείται για οποιαδήποτε είσοδο πάνω από 0.017 Hz (1 rpm για 1 γεγονός ανά περιστροφή). Επιλογή από τον χρήστη από 0 έως -20 βολτ dc. Ελάχιστο πλάτος σήματος για ενεργοποίηση 500 millivolts peak to peak.
  • Υστέρηση: Επιλογή από τον χρήστη από 0.2 έως 2.5 βολτ.

Έξοδοι

• Προστατευμένα Σήματα Keyphasor: Διαθέσιμες δύο προστατευμένες εξόδους Keyphasor στο μπροστινό μέρος του ραφιού μέσω ομοαξονικών συνδέσμων και δύο στο πίσω μέρος μέσω συνδέσμων Euro Style.
  • Εμπέδηση Εξόδου: Μέγιστη προστατευμένη εμπέδηση εξόδου 504 Ω.
  • Τροφοδοσία Μετατροπέα Keyphasor: -24 Vdc, μέγιστο 40 mA ανά κανάλι.

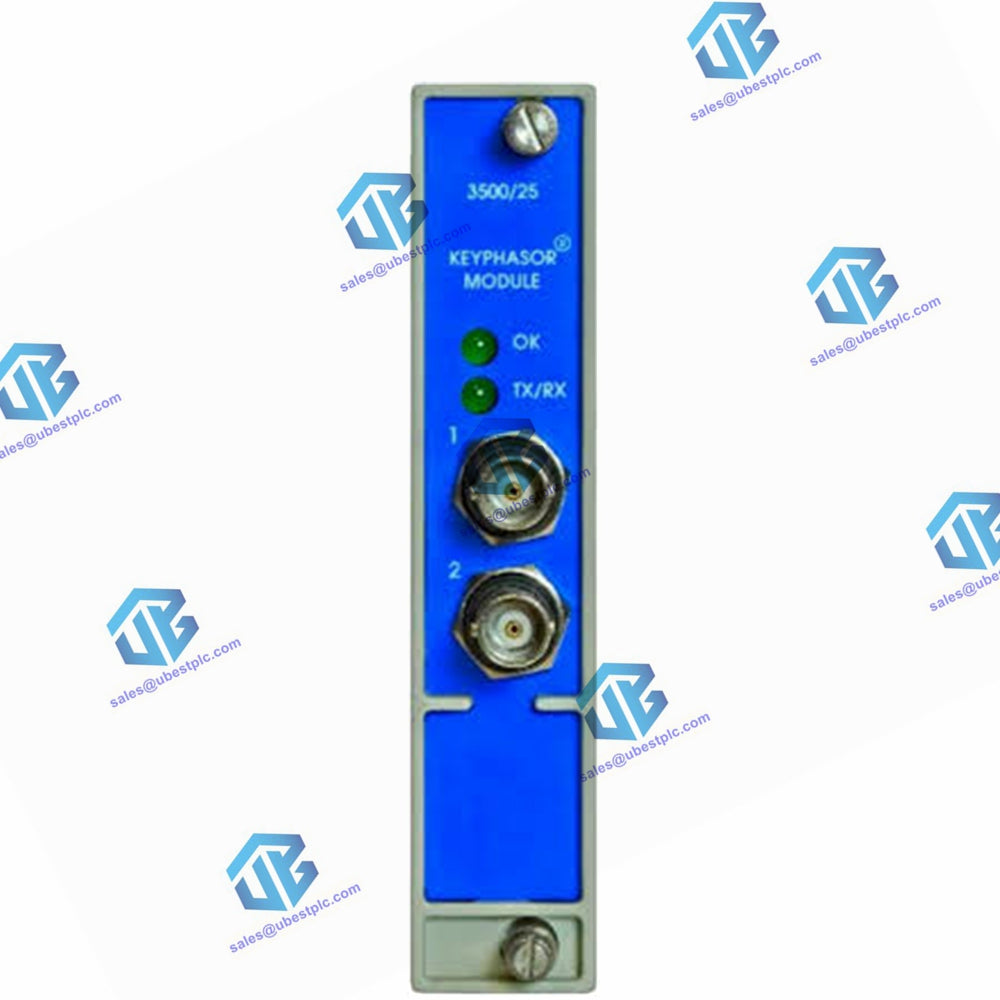

LEDs Εμπρόσθιου Πάνελ

• LED OK: Υποδεικνύει όταν έχει ανιχνευθεί σφάλμα στη Μονάδα Keyphasor.
• LED TX/RX: Υποδεικνύει όταν η Μονάδα Keyphasor επικοινωνεί με τη Μονάδα Διεπαφής Ραφιού (RIM).

Περιβαλλοντικά Όρια

• Θερμοκρασία Λειτουργίας: -30°C έως +65°C (-22°F έως +150°F) όταν χρησιμοποιείται με Μονάδα I/O Keyphasor εκτός της έκδοσης Εσωτερικού Φράγματος. 0°C έως +65°C (32°F έως +150°F) όταν χρησιμοποιείται με Μονάδα I/O Keyphasor Εσωτερικού Φράγματος (Εσωτερικός τερματισμός).
• Θερμοκρασία Αποθήκευσης: -40°C έως +85°C (-40°F έως +185°F)
• Υγρασία: 95%, μη συμπυκνούμενη

Φυσικές Προδιαγραφές

• Διαστάσεις Κύριας Μονάδας (Ύψος x Πλάτος x Βάθος): 119.9 mm x 24.4 mm x 256.5 mm (4.72 in x 0.96 in x 10.10 in)
• Βάρος Κύριας Μονάδας: 0.34 kg (0.76 lbs)
• Διαστάσεις Μονάδας I/O (Ύψος x Πλάτος x Βάθος): 241.3 mm x 24.4 mm x 103.1 mm (9.50 in x 0.96 in x 4.06 in)
• Βάρος Μονάδας I/O: 0.46 kg (1.01 lbs)

Απαιτήσεις Χώρου Ραφιού

• Κύρια Μονάδα: 1 υποδοχή μισού ύψους μπροστά. Οι κύριες μονάδες μισού ύψους απαιτούν ειδικό προσαρμογέα τοποθέτησης για τοποθέτηση σε υποδοχές πλήρους ύψους. Κάθε ράφι μπορεί να έχει το πολύ δύο κύριες μονάδες, μία σε πάνω υποδοχή μισού ύψους και μία σε κάτω υποδοχή μισού ύψους.
• Μονάδες I/O: 1 υποδοχή πλήρους ύψους πίσω

Πληροφορίες Παραγγελίας

• 3500/25: Ενισχυμένη Μονάδα Keyphasor
  • -01: Μονή κάρτα Keyphasor μισού ύψους με 2 κανάλια (παραγγελία για 2 κανάλια)
  • -01: Μονάδα I/O με Εσωτερικούς Τερματισμούς
  • -00: Δεν απαιτείται Έγκριση Οργανισμού
