Επεκτατικό Κεντρικό Σύστημα για Ράφια S7-400

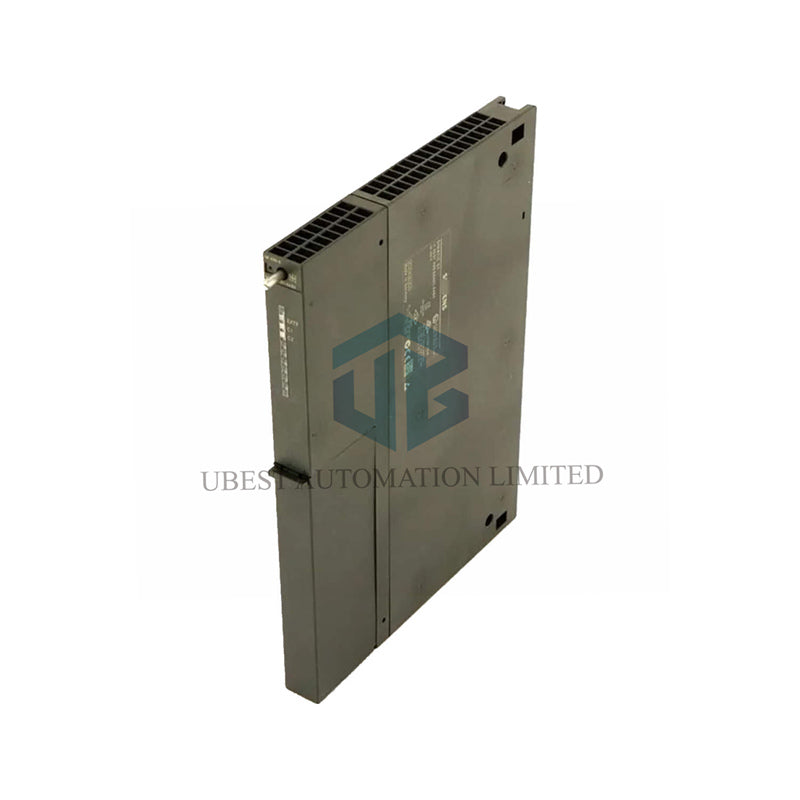

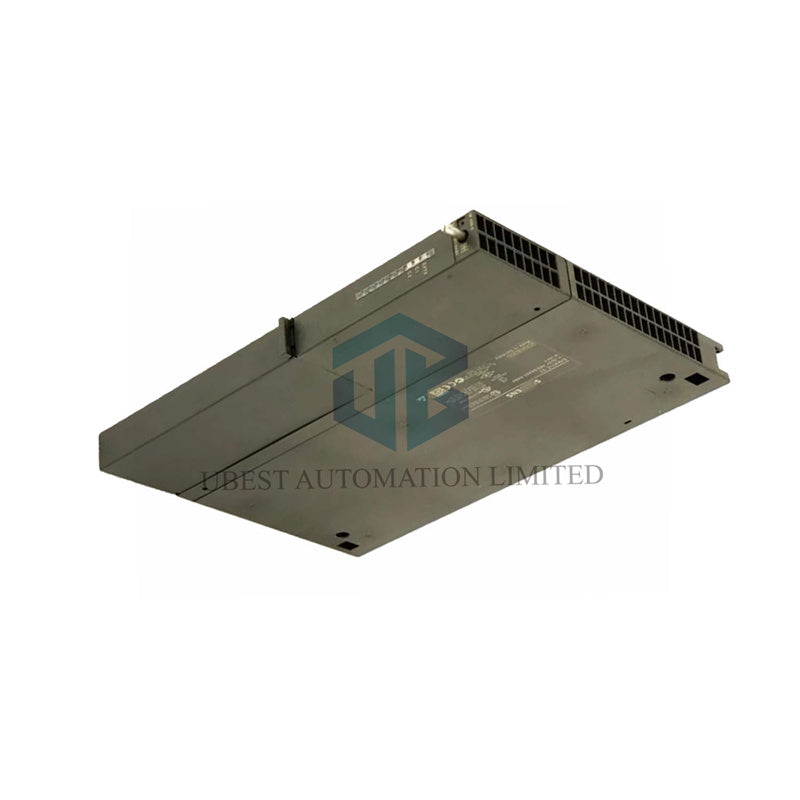

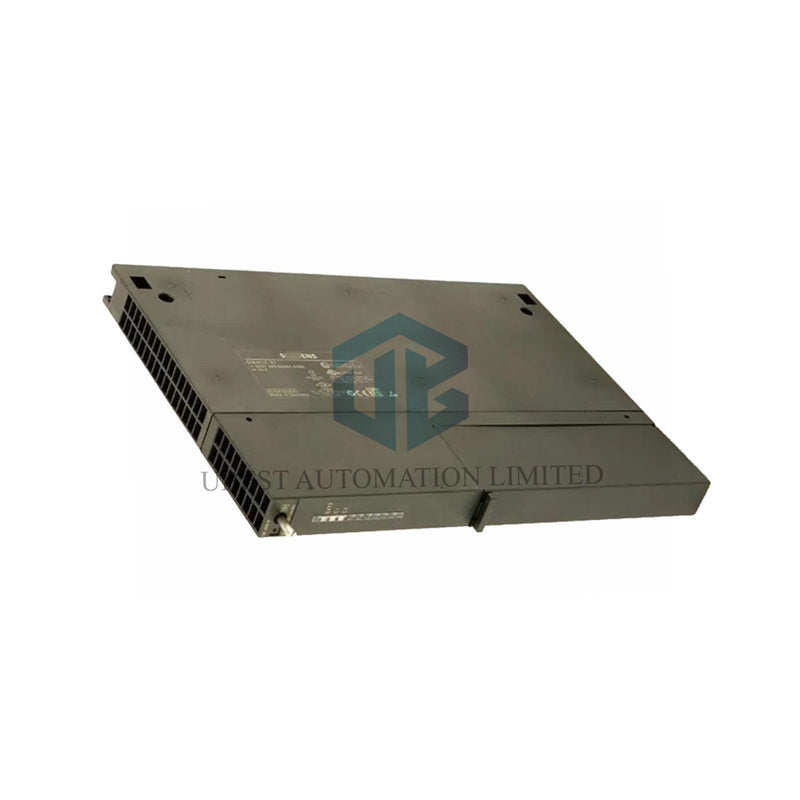

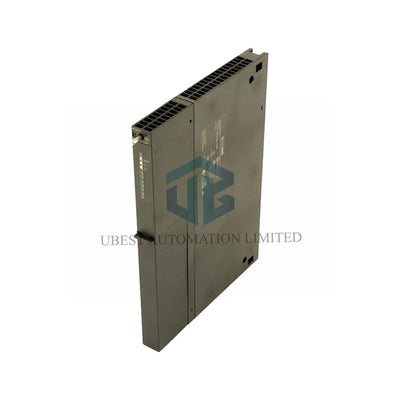

Επεκτείνετε τις δυνατότητες του PLC SIMATIC S7-400 με το 6ES7460-0AA01-0AB0 Send IM 460-0. Αυτό το μοντέλο διεπαφής σας επιτρέπει να συνδέσετε ένα επεκτατικό ράφι (UR) σε ένα κεντρικό ράφι ελεγκτή, αυξάνοντας τον συνολικό αριθμό διαθέσιμων μονάδων I/O. Μεταφέρει το C-bus (δίαυλος επικοινωνίας) για απρόσκοπτη ανταλλαγή δεδομένων.

Κύρια Λειτουργία & Όφελος

Οικονομική Επέκταση: Προσθέστε περισσότερες μονάδες I/O χωρίς να χρειάζεται ξεχωριστή, ακριβή CPU, ιδανικό για μεγάλες μηχανές με πολλούς αισθητήρες και ενεργοποιητές.

Απλοποιημένος Σχεδιασμός Συστήματος: Οργανώστε τα I/O σας διαχωρίζοντας ομάδες μονάδων σε διαφορετικά ράφια για καθαρότερη καλωδίωση και συντήρηση.

Απρόσκοπτη Επικοινωνία: Το συνδεδεμένο επεκτατικό ράφι λειτουργεί σαν να βρίσκονται οι μονάδες του στο κεντρικό ράφι, με γρήγορη και διαφανή μεταφορά δεδομένων μέσω του C-bus.

Πλήρη Τεχνικά Στοιχεία

Μάρκα: Siemens

Σύστημα: SIMATIC S7-400

Τύπος Μονάδας: Μονάδα Διεπαφής Αποστολής IM 460-0

Πλήρης Κωδικός Μοντέλου: 6ES7460-0AA01-0AB0

Λειτουργία: Για κεντρική σύνδεση χωρίς μεταφορά ισχύος 5V.

Μεταφερόμενος Δίαυλος: Μόνο C-Bus (Δίαυλος Επικοινωνίας).

Τροφοδοσία από Κεντρικό Ράφι: 5V DC, μέγιστο 140 mA.

Μέγιστη Απώλεια Ισχύος: 700 mW.

Μέγιστο Μήκος Καλωδίου: 5 μέτρα μεταξύ μονάδων αποστολής και λήψης.

Απαραίτητο Αξεσουάρ: Βύσμα τερματισμού 6ES7461-0AA0-7AA0 (για κενές θέσεις στο ράφι).

Διαστάσεις Μονάδας: Πλάτος: 25 mm, Ύψος: 290 mm, Βάθος: 280 mm.

Προσεγγιστικό Βάρος: 600 γραμμάρια.

Οδηγός Εγκατάστασης & Συμβατότητας

Τοποθετήστε το Send IM 460-0 στην τελευταία θέση (θέση 21) του κεντρικού ραφιού ελεγκτή (CR). Στο επεκτατικό ράφι (UR), εγκαταστήστε τη αντίστοιχη μονάδα Receive IM 461-0. Συνδέστε τις δύο μονάδες με ένα ειδικό καλώδιο διεπαφής (παραγγέλνεται ξεχωριστά). Το επεκτατικό ράφι πρέπει να διαθέτει δική του μονάδα τροφοδοσίας (PS) καθώς το IM 460-0 δεν μεταφέρει ισχύ 5V.

Εγγύηση & Παράδοση

Αυτή η μονάδα διεπαφής καλύπτεται από την τυπική μας 12μηνη εγγύηση. Διασφαλίζουμε γρήγορη αποστολή μέσω παγκόσμιων μεταφορέων FedEx, UPS και DHL.

Σημαντικές Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ IM 460-0 και IM 460-1;

Α> Το IM 460-0 (αυτή η μονάδα) μεταφέρει μόνο το C-bus. Το IM 460-1 μεταφέρει τόσο το C-bus όσο και ισχύ 5V στο επεκτατικό ράφι, που μπορεί να τροφοδοτήσει κάποιες μονάδες χαμηλής κατανάλωσης.

Ε: Πόσα επεκτατικά ράφια μπορώ να συνδέσω;

Α> Μπορείτε να συνδέσετε έως 4 επεκτατικά ράφια με συνολικά έως 21 επιπλέον μονάδες I/O, ανάλογα με το μοντέλο και τη διαμόρφωση της CPU σας.

Ε: Χρειάζεται το επεκτατικό ράφι δική του CPU;

Α> Όχι. Το επεκτατικό ράφι ελέγχεται από την CPU στο κεντρικό ράφι. Οι μονάδες διεπαφής κάνουν τα I/O στο επεκτατικό ράφι να εμφανίζονται τοπικά στην κύρια CPU.

Ε: Τι καλώδιο χρειάζομαι για να συνδέσω τα ράφια;

Α> Χρειάζεστε ένα συγκεκριμένο καλώδιο διεπαφής, όπως τη σειρά 6ES7468-1.... Το μήκος δεν πρέπει να υπερβαίνει τα 5 μέτρα για αξιόπιστη επικοινωνία.

Ε: Μπορώ να αναμείξω διαφορετικούς τύπους μονάδων διεπαφής σε ένα σύστημα;

Α> Όχι. Το ζευγάρι μονάδων Αποστολής και Λήψης πρέπει να είναι του ίδιου τύπου (π.χ. IM 460-0 με IM 461-0). Αποτελούν ζευγάρι συμβατό για συγκεκριμένη σύνδεση.
