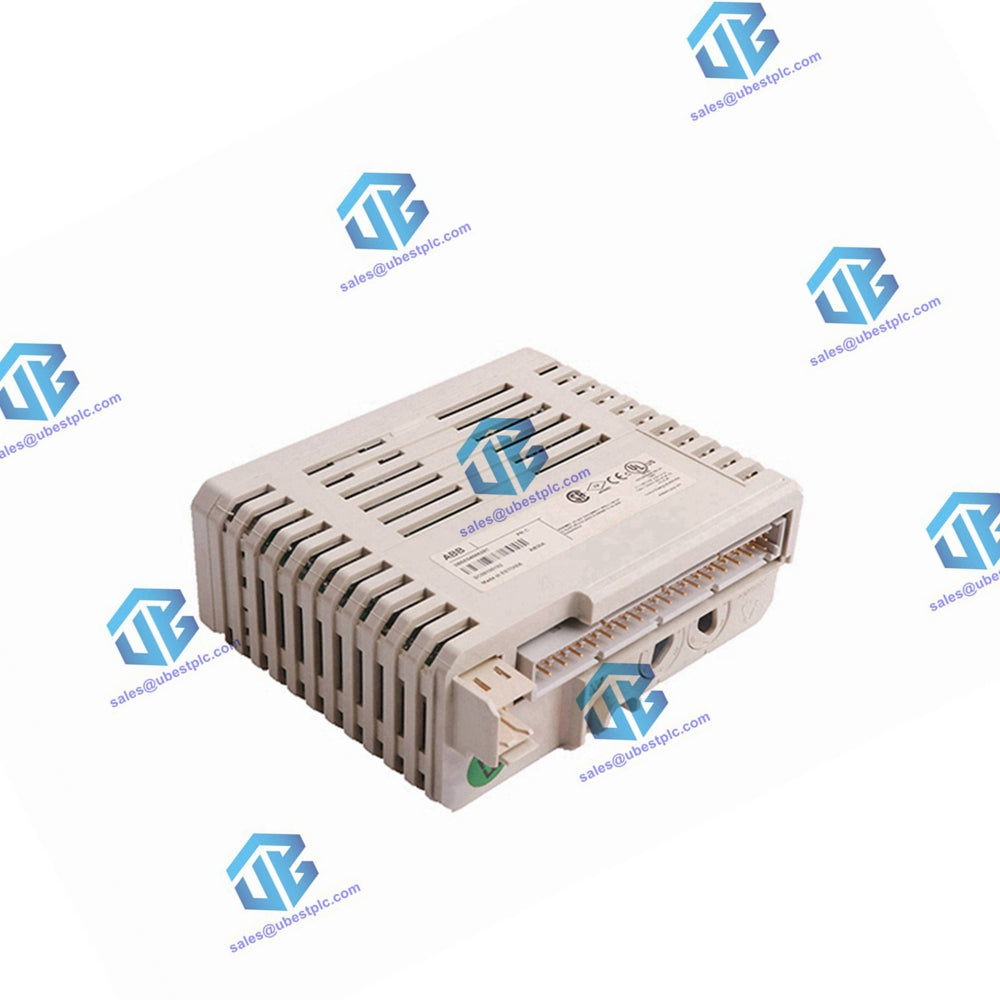

Μονάδα Αναλογικής Εξόδου AO815 3BSE052605R1

Περιγραφή

Η Μονάδα Αναλογικής Εξόδου AO815 διαθέτει 8 μονοπολικά κανάλια αναλογικής εξόδου. Η μονάδα εκτελεί αυτοδιάγνωση περιοδικά.

Χαρακτηριστικά

• 8 κανάλια εξόδου 4...20 mA.
• Το OSP θέτει τις εξόδους σε προκαθορισμένη κατάσταση κατά την ανίχνευση σφάλματος.
• 1 ομάδα 8 καναλιών απομονωμένων από τη γείωση.
• Η αναλογική έξοδος είναι προστατευμένη από βραχυκύκλωμα προς ZP ή +24 V.
• Ανάλυση 12-bit.
• Επικοινωνία διέλευσης HART.

Η διάγνωση της μονάδας περιλαμβάνει:

• Εξωτερικό Σφάλμα Καναλιού: Αναφέρεται (μόνο σε ενεργά κανάλια) αν η τάση τροφοδοσίας διεργασίας προς το κύκλωμα εξόδου είναι πολύ χαμηλή ή το ρεύμα εξόδου είναι μικρότερο από την ορισμένη τιμή εξόδου και η ορισμένη τιμή εξόδου είναι μεγαλύτερη από 1 mA (ανοικτό κύκλωμα).
• Εσωτερικό Σφάλμα Καναλιού: Αναφέρεται αν το κύκλωμα εξόδου δεν μπορεί να παρέχει τη σωστή τιμή ρεύματος.
• Σφάλμα Μονάδας: Αναφέρεται σε περίπτωση σφάλματος τρανζίστορ εξόδου, βραχυκυκλώματος, σφάλματος αθροίσματος ελέγχου, εσωτερικού σφάλματος τροφοδοσίας ή σφάλματος watchdog.

Η μονάδα υποστηρίζει λειτουργία διέλευσης HART με επικοινωνία σημείο προς σημείο. Το φίλτρο εξόδου πρέπει να ενεργοποιηθεί στα κανάλια που χρησιμοποιούνται για επικοινωνία HART. Απαιτούνται θωρακισμένα καλώδια πεδίου για συνδέσεις διεργασίας αν χρησιμοποιείται HART.

Μπορούν να χρησιμοποιηθούν τέσσερις διαφορετικοί τύποι MTU: TU830 Extended MTU και TU810 (ή TU814) Compact MTU για σύνδεση καλωδίων χωρίς επιπλέον ακροδέκτες, και TU812 Compact MTU με σύνδεσμο D-Sub 25 ακίδων (αρσενικό) για σύνδεση διεργασίας.

Τεχνικά Δεδομένα

Προδιαγραφές Μονάδας Αναλογικής Εξόδου AO815 στους 25°C
