Επισκόπηση

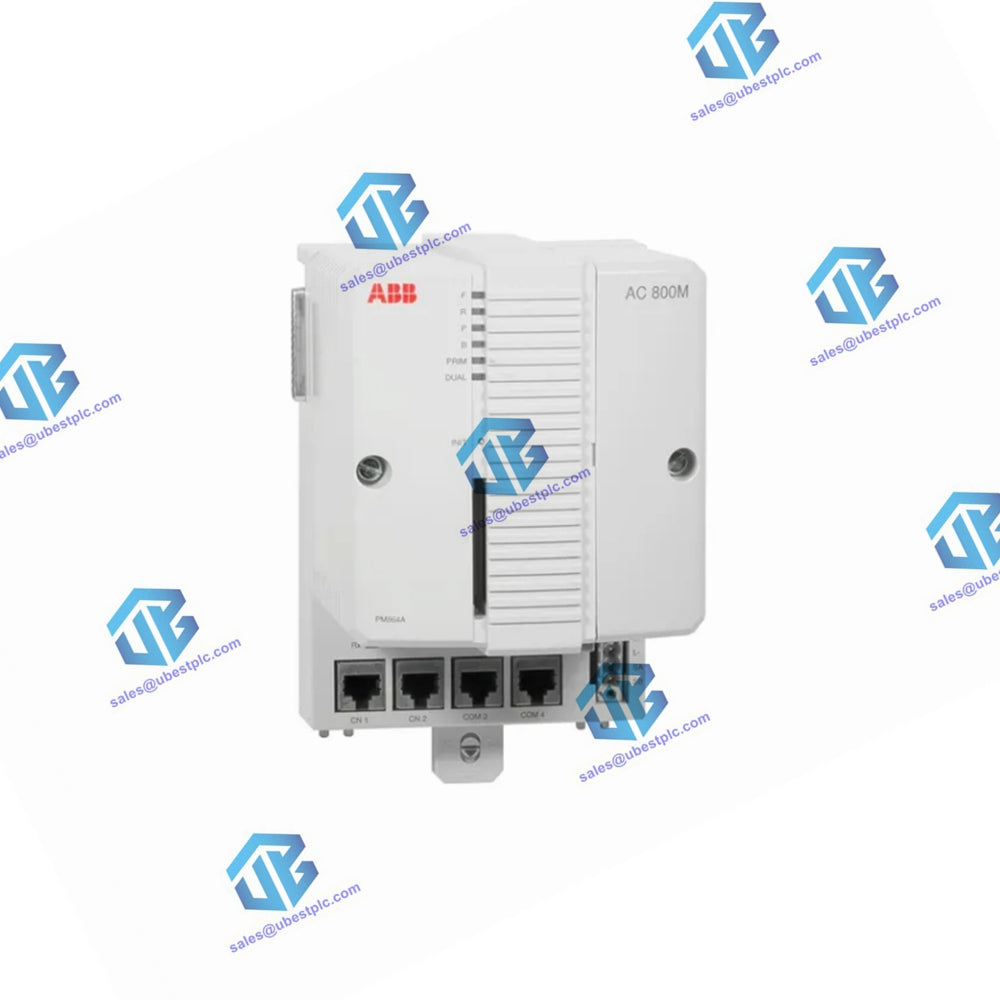

Η ABB PM851AK01 είναι μια κεντρική μονάδα επεξεργασίας εντός της οικογένειας υλικού ABB Ability™ System 800xA®. Διαθέτει μια πλακέτα CPU που περιλαμβάνει τον μικροεπεξεργαστή και τη μνήμη RAM, ένα ρολόι πραγματικού χρόνου, ενδείξεις LED, ένα κουμπί INIT και μια διεπαφή CompactFlash. Η βάση του ελεγκτή PM851A έχει δύο θύρες RJ45 Ethernet (CN1, CN2) για σύνδεση Control Network και δύο σειριακές θύρες RJ45 (COM3, COM4). Σημειώστε ότι αυτό το μοντέλο περιορίζει τη σύνδεση Ethernet σε μία θύρα (CN1), αποκλείοντας τη δυνατότητα πλεονασμού Ethernet. Η COM3 είναι θύρα RS-232C με σήματα ελέγχου modem, ενώ η COM4 είναι απομονωμένη και χρησιμοποιείται για σύνδεση εργαλείου διαμόρφωσης.

Χαρακτηριστικά και Οφέλη

• Αξιοπιστία και Απλές Διαδικασίες Διάγνωσης Σφαλμάτων: Εξασφαλίζει τη διαθεσιμότητα του συστήματος με απλές δυνατότητες αντιμετώπισης προβλημάτων.
• Επεκτασιμότητα: Επιτρέπει σταδιακή επέκταση του συστήματος.
• Προστασία Κατηγορίας IP20: Παρέχει προστασία χωρίς την ανάγκη περιβλημάτων.
• Ρυθμιζόμενο με 800xA Control Builder: Διευκολύνει τον ολοκληρωμένο σχεδιασμό και διαχείριση συστήματος.
• Πιστοποίηση EMC: Εξασφαλίζει τη συμμόρφωση με τα πρότυπα ηλεκτρομαγνητικής συμβατότητας.
• Υλικό Βασισμένο σε Πρότυπα: Βελτιστοποιεί τη συνδεσιμότητα επικοινωνίας με πρωτόκολλα όπως Ethernet και PROFIBUS DP.

Γενικές Πληροφορίες

• Αριθμός Άρθρου: 3BSE066485R1 (PM851AK01)
• Πλεονασμός: Όχι
• Υψηλή Ακεραιότητα: Όχι
• Συχνότητα Ρολογιού: 24 MHz
• Απόδοση: 1000 λογικές λειτουργίες σε 0.46 ms
• Μνήμη: 12 MB (από 800xA 5.1 FP4)
• Διαθέσιμη RAM για Εφαρμογή: 6.253 MB (από 800xA 5.1 FP4)
• Flash Μνήμη για Αποθήκευση: Ναι

Λεπτομερή Δεδομένα

• Τύπος Επεξεργαστή: MPC860
• Χρόνος Εναλλαγής σε Εφεδρική Διαμόρφωση: Μη Διαθέσιμο
• Αριθμός Εφαρμογών ανά Ελεγκτή: 32
• Αριθμός Προγραμμάτων ανά Εφαρμογή: 64
• Αριθμός Διαγραμμάτων ανά Εφαρμογή: 128
• Αριθμός Εργασιών ανά Ελεγκτή: 32
• Αριθμός Διαφορετικών Χρόνων Κύκλου: 32
• Χρόνος Κύκλου ανά Προγράμματα Εφαρμογής: Έως 1 ms
• Flash PROM για Αποθήκευση Firmware: 2 MB
• Τροφοδοσία: 24 V DC (19.2-30 V DC)
• Κατανάλωση Ισχύος (+24 V τυπ/μέγ): 180 / 300 mA
• Κατανάλωση Ισχύος: 4.32 W (7.2 W μέγιστο)
• Είσοδος Κατάστασης Εφεδρικής Τροφοδοσίας: Ναι
• Ενσωματωμένη Εφεδρική Μπαταρία: Λιθίου, 3.6 V
• Συγχρονισμός Ρολογιού: 1 ms μεταξύ ελεγκτών AC 800M μέσω πρωτοκόλλου CNCP
• Ουρά Γεγονότων στον Ελεγκτή ανά OPC Client: Έως 3000 γεγονότα
• Ταχύτητα Μετάδοσης AC 800M προς OPC Server: 36-86 γεγονότα/δευτ, 113-143 μηνύματα δεδομένων/δευτ
• Μονάδες Επικοινωνίας στο CEX Bus: 1
• Τροφοδοσία Ρεύματος στο CEX Bus: 2.4 A
• Συστοιχίες I/O στο Modulebus με Μη Red. CPU: 1 ηλεκτρική, 1 οπτική
• Συστοιχίες I/O στο Modulebus με Red. CPU: Μη διαθέσιμο
• Χωρητικότητα I/O στο Modulebus: Μέγ. 24 I/O modules
• Ρυθμός Σάρωσης Modulebus: 0 - 100 ms (πραγματικός χρόνος ανάλογα με τον αριθμό των I/O modules)
• Τροφοδοσία Ρεύματος στο Ηλεκτρικό Modulebus: 24 V: μέγ. 1.0 A, 5 V: μέγ. 1.5 A
• Κανάλια Ethernet: 1
• Διασύνδεση Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, θηλυκό RJ-45 (8 ακίδες)
• Πρωτόκολλο Δικτύου Ελέγχου: MMS (Manufacturing Message Service) και IAC (Inter Application Communication)
• Συνιστώμενη Κύρια Γραμμή Δικτύου Ελέγχου: 100 Mbit/s μεταγωγμένο Ethernet
• Σταθερότητα Ρολογιού Πραγματικού Χρόνου: 100 ppm (περίπου 1 ώρα/έτος)
• Διασύνδεση RS-232C: 2 (μία γενική, 1 για εργαλείο υπηρεσίας)
• Διασύνδεση RS-232C (COM3): RS-232C, 75-19 200 baud, θηλυκό RJ-45 (8 ακίδες), μη οπτικά απομονωμένο, πλήρης υποστήριξη RTS-CTS
• Διασύνδεση RS-232C (COM4): RS-232C, 9 600 baud, θηλυκό RJ-45 (8 ακίδες), οπτικά απομονωμένο, χωρίς υποστήριξη RTS-CTS

Περιβάλλον και Πιστοποίηση

• Θερμοκρασία Λειτουργίας: +5 έως +55 °C (+41 έως +131 °F)
• Θερμοκρασία Αποθήκευσης: -40 έως +70 °C (-40 έως +158 °F)
• Αλλαγές Θερμοκρασίας: 3 °C/λεπτό σύμφωνα με IEC/EN 61131-2
• Βαθμός Ρύπανσης: Βαθμός 2 σύμφωνα με IEC/EN 61131-2
• Προστασία από Διάβρωση: Συμβατό με G3 σύμφωνα με ISA 71.04
• Σχετική Υγρασία: 5 έως 95 %, χωρίς συμπύκνωση
• Εκπεμπόμενος Θόρυβος: < 55 dB (A)
• Δόνηση: 10 < f < 50 Hz: 0.0375 mm πλάτος, 50 < f < 150 Hz: 0.5 g επιτάχυνση, 5 < f < 500 Hz: 0.2 g επιτάχυνση
• Ονομαστική Τάση Μόνωσης: 50 V
• Τάση Δοκιμής Διηλεκτρικής Αντοχής: 500 V a.c.
• Κατηγορία Προστασίας: IP20 σύμφωνα με EN 60529, IEC 529
• Ύψος: 2000 m σύμφωνα με IEC/EN 61131-2
• Εκπομπή & Ανοσία: EN 61000-6-4, EN 61000-6-2
• Περιβαλλοντικές Συνθήκες: Βιομηχανικές
• Σήμανση CE: Ναι
• Ηλεκτρική Ασφάλεια: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• Επικίνδυνη Τοποθεσία: cULus Class 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
• Πιστοποιητικά Ναυτιλίας: ABS, BV, DNV-GL, LR
• Έγκριση TUV: Όχι
• Συμμόρφωση RoHS: EN 50581:2012
• Συμμόρφωση WEEE: DIRECTIVE/2012/19/EU

Διαστάσεις και Βάρος

• Πλάτος: 119 mm (4.7 in.)
• Ύψος: 186 mm (7.3 in.)
• Βάθος: 135 mm (5.3 in.)
• Βάρος (συμπεριλαμβανομένης της βάσης): 1100 g (2.4 lbs)

Η μονάδα επεξεργαστή ABB PM851AK01 προσφέρει έναν συνδυασμό απόδοσης, αξιοπιστίας και αρθρωτότητας, καθιστώντας την μια ευέλικτη επιλογή για βιομηχανικές εφαρμογές ελέγχου.
