Προδιαγραφές

Είσοδοι

• Σήμα:

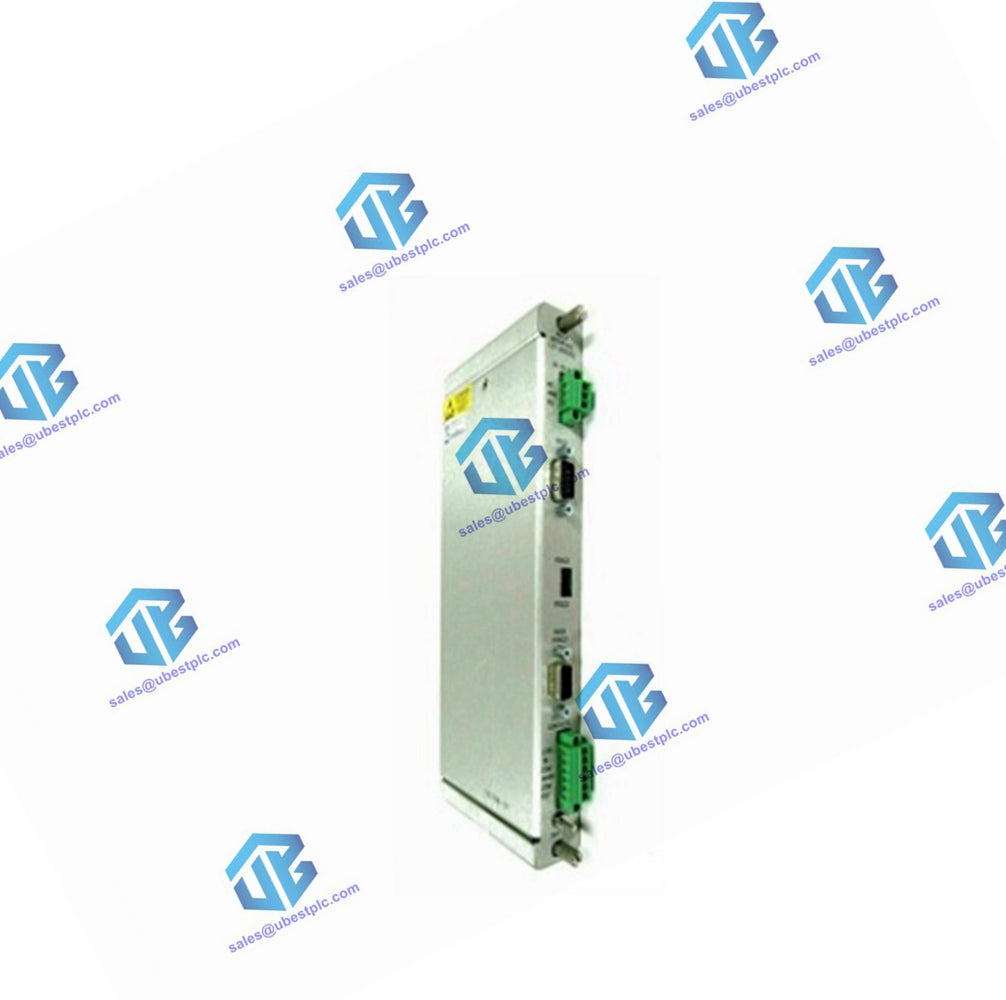

  • Κάθε 3500/50M Tachometer Module δέχεται έως δύο σήματα μετατροπέα από μετατροπείς εγγύτητας ή μαγνητικές λήψεις.
  • Εύρος σήματος εισόδου: +10.0 V έως -24.0 V (τα σήματα που υπερβαίνουν αυτό το εύρος περιορίζονται εσωτερικά από το module).
  • Είσοδος αντίστασης:
    • Τυπικό: 20 kΩ
    • TMR (Τριπλή Μονάδα Εφεδρείας): 40 kΩ
    • Εσωτερικό φράγμα: 7,15 kΩ

• Κατανάλωση ισχύος: 5,8 watt, τυπική

• Μετατροπείς:

  • Αποδέχεται 1 έως 2 σήματα αισθητήρα εγγύτητας
  • Ενδέχεται να ισχύουν περιορισμοί για μαγνητικούς αισθητήρες (βλέπε Προειδοποίηση στη σελίδα 2).

Έξοδοι

• LEDs μπροστινού πίνακα:

  • LED OK: Δείχνει σωστή λειτουργία της μονάδας ταχομέτρου 3500/50M.
  • LED TX/RX: Δείχνει επικοινωνία με άλλες μονάδες στο ράφι 3500.
  • LED παράκαμψης: Δείχνει ότι η μονάδα είναι σε λειτουργία παράκαμψης.

• Ενισχυμένες έξοδοι μετατροπέα:

  • Ένας ομοαξονικός σύνδεσμος ανά κανάλι στο μπροστινό μέρος της μονάδας.
  • Διαθέσιμες είναι οι ενισχυμένες έξοδοι στη μονάδα I/O μέσω συνδέσμων τύπου Euro.
  • Εμπέδηση εξόδου: 550 Ω

• Τροφοδοσία μετατροπέα: 24 Vdc, μέγιστο 40 mA ανά κανάλι

• Έξοδοι καταγραφέα:

  • Ρεύμα: +4 έως +20 mA ανάλογα με το πλήρες εύρος του μονάδας (rpm ή rpm/min), παρέχεται ξεχωριστά για κάθε κανάλι.
  • Η λειτουργία του οθόνη δεν επηρεάζεται από βραχυκυκλώματα στις εξόδους του καταγραφέα.
  • Τάση Συμμόρφωσης (ρεύμα εξόδου): Εύρος 0 έως +12 Vdc σε φορτίο, Αντίσταση φορτίου 0 έως 600 Ω
  • Ανάλυση: 0,3662 µA ανά bit ±0,25% σφάλμα σε θερμοκρασία δωματίου, ±0,7% σφάλμα σε εύρος θερμοκρασίας
  • Ρυθμός ενημέρωσης: Περίπου 100 ms

Επεξεργασία Σήματος

• Καθορισμένο στους +25 ºC (+77 ºF)

• Είσοδος Ταχύτητας:

  • Υποστηρίζει 1 έως 255 γεγονότα ανά περιστροφή για τους τύπους καναλιών Επιτάχυνσης Ρότορα και Μηδενικής Ταχύτητας.
  • Άλλοι τύποι καναλιών υποστηρίζουν 0,0039 έως 255 γεγονότα ανά περιστροφή.
  • Μέγιστο εύρος πλήρους κλίμακας: 99.999 rpm
  • Μέγιστη συχνότητα εισόδου: 20 kHz
  • Ελάχιστη συχνότητα εισόδου:
    • Μετατροπείς εγγύτητας: 0,0167 Hz (1 rpm για 1 γεγονός ανά περιστροφή)
    • Παθητικοί μαγνητικοί αισθητήρες: 3,3 Hz

• Ακρίβεια RPM:

  • Λιγότερο από 100 rpm: ± 0,1 rpm
  • 100 έως 10.000 rpm: ±1 rpm
  • 10.000 έως 99.999 rpm: ± 0,01% της πραγματικής ταχύτητας άξονα

• Ακρίβεια RPM/Min: ± 20 rpm/min

Προετοιμασία Μετατροπέα

• Αυτόματο Όριο: Για οποιαδήποτε είσοδο πάνω από 0.0167 Hz (1 rpm για 1 γεγονός/περιστροφή). Ελάχιστο πλάτος σήματος για ενεργοποίηση είναι 1 βολτ κορυφή-κορυφή.

• Χειροκίνητο Όριο: Επιλογή από τον χρήστη από +9.5 Vdc έως -23.5 Vdc. Η ελάχιστη ένταση σήματος για ενεργοποίηση είναι 500 millivolts peak-to-peak.

• Υστέρηση: Επιλογή από τον χρήστη από 0.2 έως 2.5 βολτ

Συναγερμοί

• Σημεία Ρύθμισης Συναγερμών:

  • Τα επίπεδα Συναγερμού 1 μπορούν να οριστούν για κάθε μετρούμενη τιμή.
  • Τα σημεία ρύθμισης Συναγερμού 2 μπορούν να οριστούν για οποιεσδήποτε δύο μετρούμενες τιμές.
  • Τα σημεία ρύθμισης είναι ρυθμιζόμενα από 0 έως 100% της πλήρους κλίμακας για κάθε μετρούμενη τιμή.

• Καθυστερήσεις Χρόνου Συναγερμού:

  • Καθυστέρηση Χρόνου Συναγερμού 1: 1 έως 60 δευτερόλεπτα σε διαστήματα 1 δευτερολέπτου
  • Καθυστέρηση Χρόνου Συναγερμού 2: 1 έως 60 δευτερόλεπτα σε διαστήματα 0.1 δευτερολέπτου

Αναλογικές Τιμές

• Μετρήσεις ταχύτητας που χρησιμοποιούνται για την παρακολούθηση μιας μηχανής. Το module επιστρέφει τιμές όπως:
  • Ταχύτητα Ρότορα, Speed1, Speed Band, Peak Speed2, Rotor Speed 2, κ.ά.
  • Τιμές για διαφορετικούς τύπους καναλιών όπως Επιτάχυνση Ρότορα, Μηδενική Ταχύτητα, Αντίστροφη Περιστροφή.

Φυσικά

• I/O Modules (internal barrier):
  • Διαστάσεις (Ύψος x Πλάτος x Βάθος): 241.3 mm x 24.4 mm x 163.1 mm (9.50 in x 0.96 in x 6.42 in)
  • Βάρος: 0.46 kg (1.01 lb)

Περιβαλλοντικά Όρια

• Θερμοκρασία Λειτουργίας:
  • Με Internal/External Termination I/O Module: -30 ºC έως +65 ºC (-22 ºF έως +150 ºF)
• Θερμοκρασία Αποθήκευσης: -40 ºC έως +85 ºC (-40 ºF έως +185 ºF)
• Υγρασία: 95% χωρίς συμπύκνωση

Εγκρίσεις για Επικίνδυνες Περιοχές

• Με επιλογές παραγγελίας I/O module χωρίς εσωτερικά εμπόδια:
  • Ex nC [L] IIC, Class I, Division 2
  • AEx nC IIC, Class I, Division 2, Groups A, B, C, D, T4 @ Ta = -20 °C έως +65 °C (-4 °F έως +150 °F) σύμφωνα με το σχέδιο 149243

Συμμόρφωση και Πιστοποιήσεις

• Πρότυπα EMC:

  • EN 61000-6-2 Αντοχή για Βιομηχανικά Περιβάλλοντα
  • EN 61000-6-4 Εκπομπές για Βιομηχανικά Περιβάλλοντα
  • EN 55011/CISPR 11 Εξοπλισμός ISM

• Οδηγίες της Ευρωπαϊκής Κοινότητας:

  • Οδηγία EMC 2004/108/EC
  • Πρότυπα Ηλεκτρικής Ασφάλειας: EN 6110-1
  • Οδηγία Χαμηλής Τάσης 2006/95/EC

Σκέψεις κατά την παραγγελία

• Τα External Termination Blocks δεν μπορούν να χρησιμοποιηθούν με Internal Termination I/O modules.
• Κατά την παραγγελία I/O Modules με External Terminations, παραγγείλετε ξεχωριστά τα External Termination Blocks και τα καλώδια.
• Χρησιμοποιήστε Bussed External Termination Blocks μόνο με TMR I/O modules.
