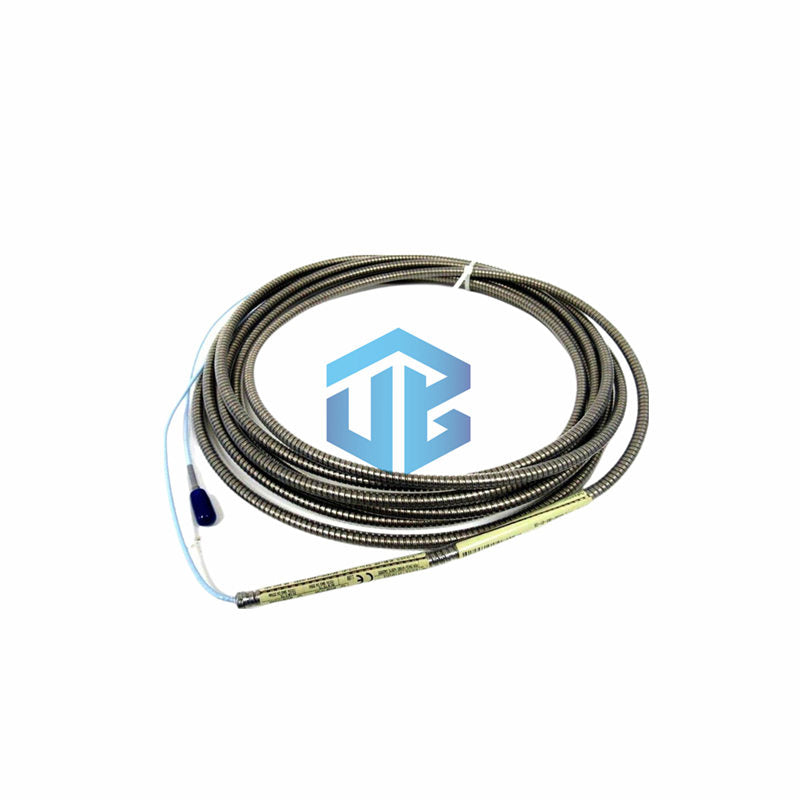

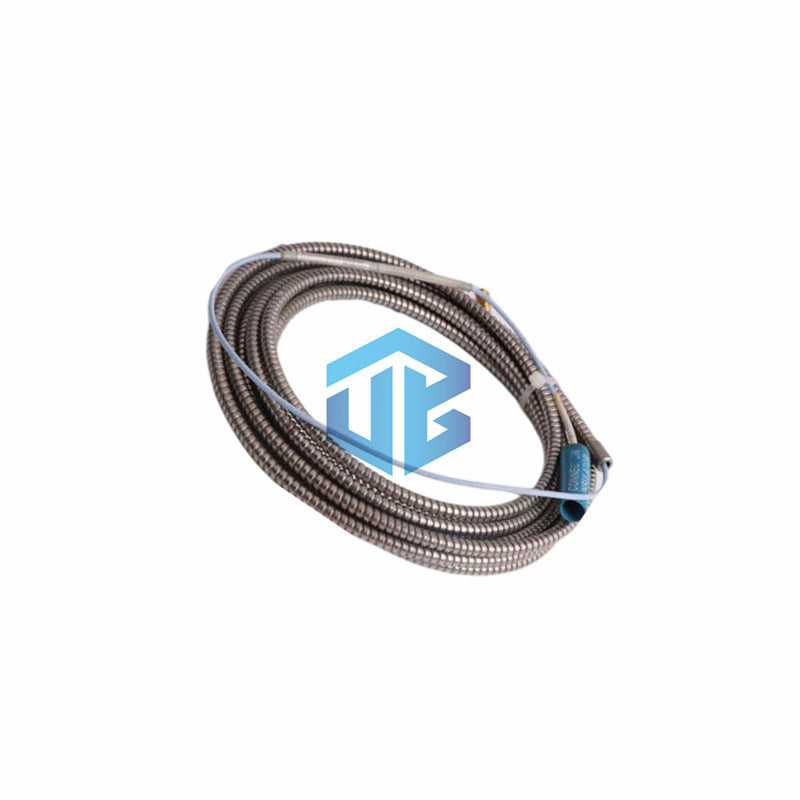

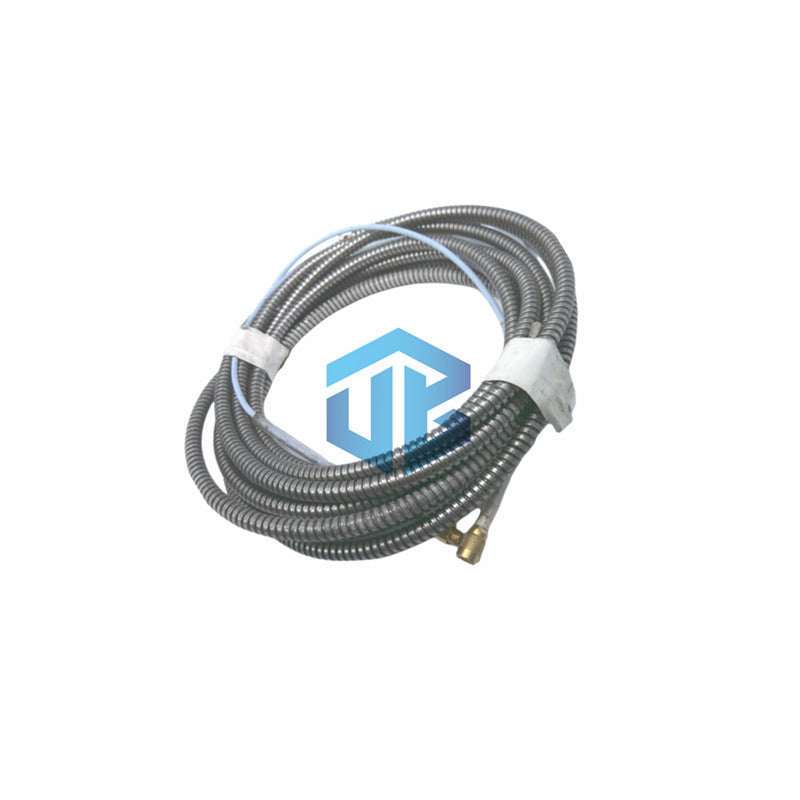

Καλώδιο Επέκτασης Συστήματος Bently Nevada 3300 NSv

Το καλώδιο επέκτασης Bently Nevada 3300 NSv είναι ένα κρίσιμο εξάρτημα για την ολοκλήρωση του συστήματος παρακολούθησης κραδασμών σας. Αυτό το μοντέλο 330930-040-03-CN παρέχει σύνδεση 4,0 μέτρων μεταξύ της ανιχνευτικής κεφαλής και του αισθητήρα Proximitor. Διαθέτει προστατευτικό συνδέσμου για αποφόρτιση τάσης και υψηλής ποιότητας ομοαξονικό καλώδιο με μόνωση FEP. Αυτό το καλώδιο εξασφαλίζει την ακεραιότητα του σήματος και την ακρίβεια του συστήματος σε απόσταση που απαιτείται. Πρέπει να ταιριάξετε το συνολικό μήκος καλωδίου (ανιχνευτής + επέκταση) με το συγκεκριμένο μοντέλο αισθητήρα Proximitor.

Διαμόρφωση Μοντέλου: 330930-040-03-CN

• 330930: Βασικός κωδικός για το καλώδιο επέκτασης της σειράς 3300 NSv.
• 040: Καθορίζει το μήκος του καλωδίου ως 4,0 μέτρα (13,1 πόδια).
• 03: Δηλώνει ένα καλώδιο χωρίς θωράκιση από ανοξείδωτο ατσάλι αλλά με προστατευτικό συνδέσμου.
• CN: Υποδηλώνει Απαιτήσεις Έγκρισης ή Τεκμηρίωσης Ειδικές για τη Χώρα.

Ηλεκτρικές Προδιαγραφές

• Τύπος Καλωδίου: 75 Ω ομοαξονικό καλώδιο.
• Μόνωση: Υψηλής απόδοσης Φθοροαιθυλένιο Προπυλένιο (FEP).
• Χωρητικότητα Καλωδίου: Τυπική τιμή 69.9 pF ανά μέτρο (21.3 pF/πόδι).
• Αντίσταση Κεντρικού Αγωγού: 0.220 Ω/μ (0.067 Ω/πόδι).
• Αντίσταση Θωράκισης: 0.066 Ω/μ (0.020 Ω/πόδι).
• Εγκατάσταση Πεδίου (προς Οθόνη): Χρησιμοποιήστε τριπλό καλώδιο με θωράκιση 3 αγωγών, μέγιστο 305 μέτρα (1000 πόδια).

Μηχανική Κατασκευή & Επιλογές

• Επιλογή Θωράκισης: Αυτό το μοντέλο είναι χωρίς θωράκιση από ανοξείδωτο χάλυβα. Οι θωρακισμένες εκδόσεις είναι προαιρετικές.
• Προστατευτικό Συνδέσμου: Περιλαμβάνει προστατευτικό κάλυμμα για ανακούφιση τάσης και περιβαλλοντική προστασία.
• Υλικό Συνδέσμου: Διαθέτει αξιόπιστους, χαμηλής αντίστασης επιχρυσωμένους ορείχαλκους συνδέσμους.
• Τάση Θραύσης: Βαθμολογημένη για 220 N (50 lb) στα σημεία σύνδεσης.
• Προαιρετική Θωράκιση: Εάν παραγγελθεί, η θωράκιση είναι ευέλικτη AISI 302 SST, με ή χωρίς επένδυση FEP.

Ενσωμάτωση Συστήματος & Ταύτιση Μήκους

• Κρίσιμος Κανόνας: Μήκος ανιχνευτή + Μήκος καλωδίου επέκτασης = Συνολικό μήκος αισθητήρα Proximitor.
• Σκοπός: Το καλώδιο επέκτασης ολοκληρώνει το ηλεκτρικό κύκλωμα για να επιτευχθεί η σχεδιασμένη ευαισθησία και γραμμικότητα του συστήματος.
• Παράδειγμα: Ένας ανιχνευτής 1,0 μ. πρέπει να συνδυαστεί με καλώδιο επέκτασης 4,0 μ. για χρήση με σύστημα αισθητήρα Proximitor 5,0 μ.
• Συμβατότητα: Σχεδιασμένο για χρήση με ανιχνευτές εγγύτητας σειράς 3300 NSv και αισθητήρες Proximitor.
• Σημείωση Σήματος: Οι μεγάλες διαδρομές καλωδίων πεδίου μπορεί να επηρεάσουν την απόκριση υψηλής συχνότητας· συμβουλευτείτε τα γραφήματα του εγχειριδίου συστήματος.

Περιβαλλοντικές & Λειτουργικές Βαθμολογίες

• Θερμοκρασία Λειτουργίας: Βαθμολογημένο για -51°C έως +177°C (-60°F έως +351°F).
• Θερμοκρασία Αποθήκευσης: Μπορεί να αποθηκευτεί εντός του ίδιου εύρους: -52°C έως +177°C.
• Αντοχή σε Χημικά: Η μόνωση FEP προσφέρει εξαιρετική αντοχή σε λάδια και πολλά χημικά.
• Βάρος Αποστολής: Περίπου 1,5 kg για αυτή τη συναρμολόγηση καλωδίου 4 μέτρων.

Συσκευασία & Αποστολή

• Αυτό το Bently Nevada 3300 NSv καλώδιο επέκτασης είναι καινούργιο και σε πρωτότυπη εργοστασιακή συσκευασία.
• Το καλώδιο είναι τυλιγμένο σε ρόλο και συσκευασμένο για να αποτραπεί η ζημιά κατά τη μεταφορά και αποθήκευση.
• Αποστέλλουμε διεθνώς χρησιμοποιώντας υπηρεσίες express: FedEx, UPS και DHL.
• Παρέχονται λεπτομέρειες παρακολούθησης για όλες τις παραγγελίες ώστε να εξασφαλιστεί ομαλή παράδοση στον χώρο σας.

Συχνές Ερωτήσεις (FAQ)

Πώς επιλέγω το σωστό μήκος καλωδίου επέκτασης;

• Πρέπει να τον υπολογίσετε βάσει του αισθητήρα Proximitor σας. Αν ο αισθητήρας σας είναι «σύστημα 5 μέτρων» και η ανίχνευσή σας έχει μήκος 1 μέτρο, χρειάζεστε ένα καλώδιο επέκτασης 4 μέτρων (1μ + 4μ = 5μ). Ακολουθείτε πάντα τον κανόνα αντιστοίχισης μήκους.

Για ποιο λόγο χρησιμοποιείται ο προστατευτικός κάλυκας σύνδεσης;

• Ο προστατευτικός κάλυκας σύνδεσης είναι ένα λαστιχένιο ή πλαστικό κάλυμμα που καλύπτει τη συνδεδεμένη σύνδεση μεταξύ της ανίχνευσης και του καλωδίου επέκτασης. Παρέχει ανακούφιση τάσης για να αποτρέψει την αποκόλληση του καλωδίου και προστατεύει από σκόνη, υγρασία και τυχαία κρούση.

Πότε πρέπει να παραγγείλω θωρακισμένο καλώδιο επέκτασης;

• Επιλέξτε την θωρακισμένη επιλογή (όχι αυτό το μοντέλο) όταν η διαδρομή του καλωδίου εκτίθεται σε φυσικούς κινδύνους όπως τριβή, συμπίεση, κοπή ή ζημιά από τρωκτικά. Είναι απαραίτητο για καλώδια που τοποθετούνται σε δάπεδα, σε δίσκους ή σε εξωτερικά/βαθιά περιβάλλοντα.

Είναι αυτό το καλώδιο συμβατό με τις ανιχνεύσεις 3300 XL;

• Όχι. Το καλώδιο επέκτασης 3300 NSv έχει σχεδιαστεί ειδικά για τη σειρά προϊόντων NSv, που χρησιμοποιεί σύστημα ομοαξονικού 75 Ω. Δεν είναι ηλεκτρικά συμβατό με τις ανιχνεύσεις 3300 XL και θα προκαλέσει ανακρίβεια στο σύστημα αν χρησιμοποιηθεί.

Τι σημαίνει "Country Specific (CN)";

• Αυτό υποδηλώνει ότι το προϊόν συνοδεύεται από τεκμηρίωση, ετικετοποίηση ή πιστοποιήσεις που απαιτούνται για εισαγωγή ή χρήση σε μια συγκεκριμένη χώρα ή περιοχή, όπως ένα συγκεκριμένο Πιστοποιητικό Προέλευσης ή σήμα συμμόρφωσης.
