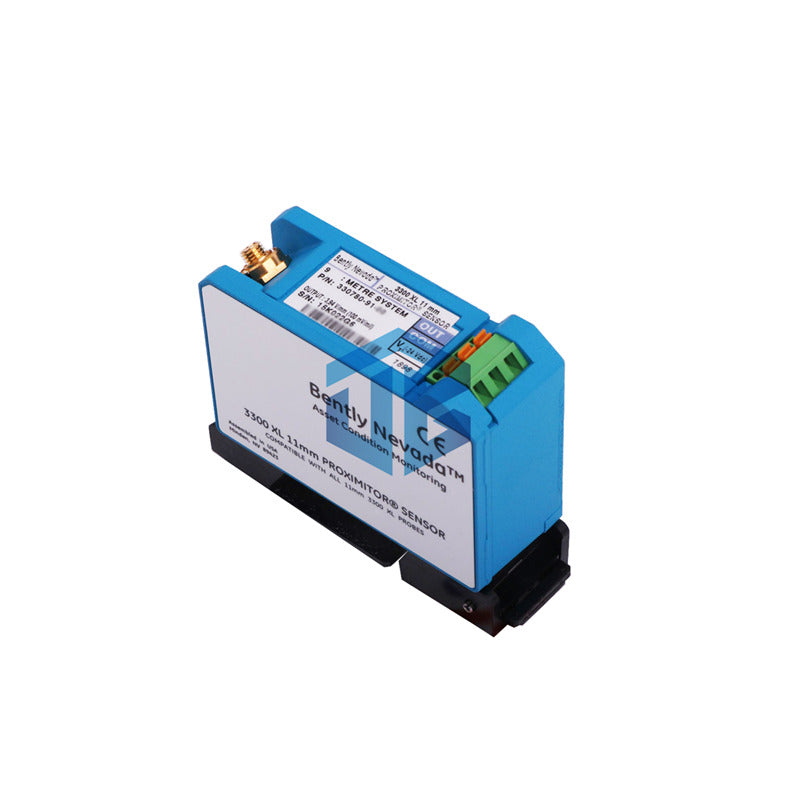

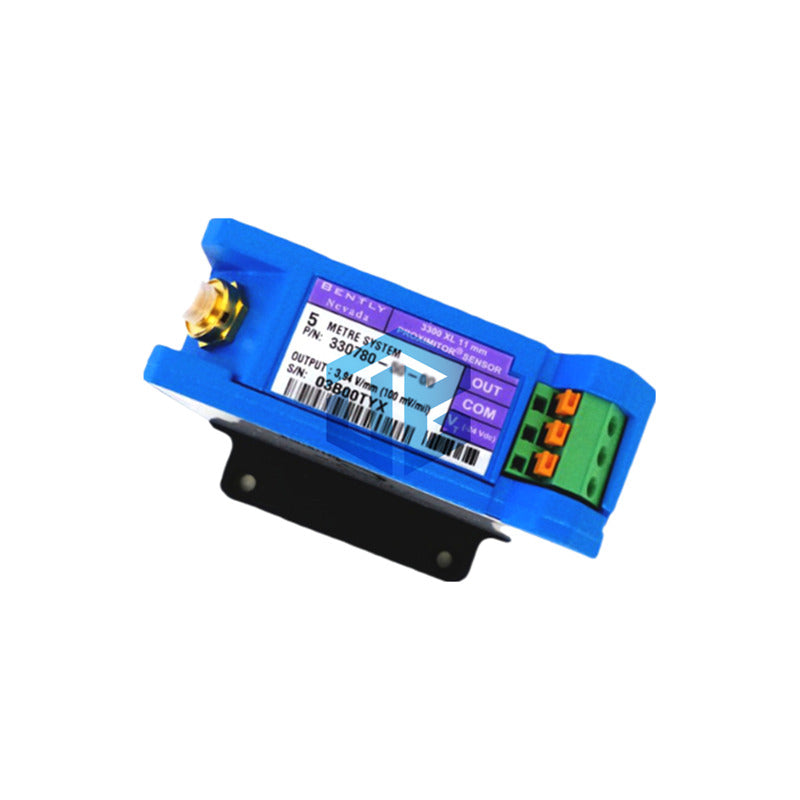

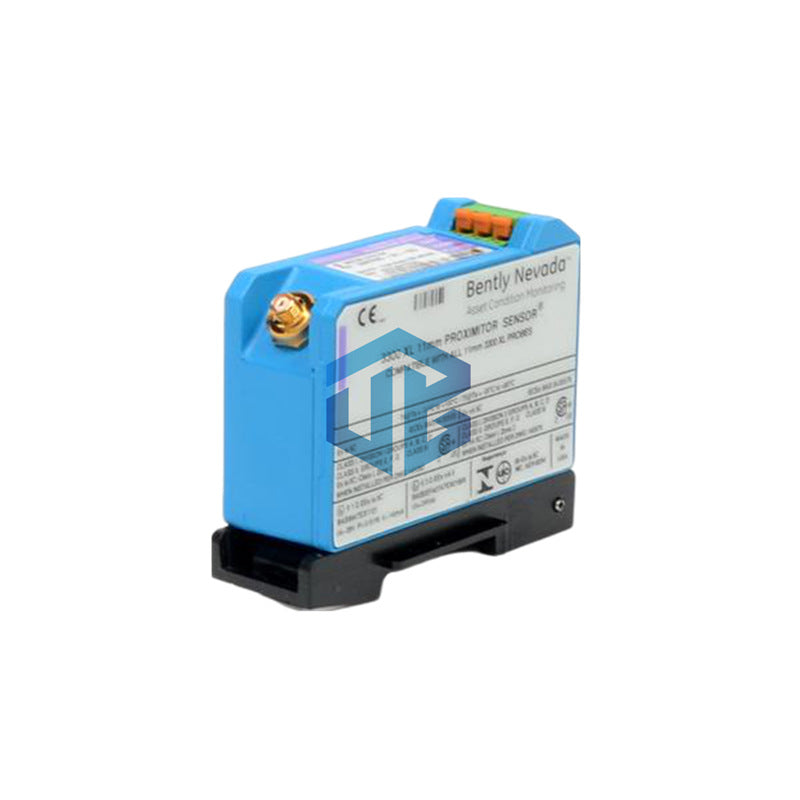

Ανθεκτικός στην ακτινοβολία αισθητήρας εγγύτητας Bently Nevada 330281-015-01

Ο αισθητήρας 330281-015-01 παρακολουθεί αξιόπιστα τις κρίσιμες δονήσεις μηχανών και τις θέσεις αξόνων σε πυρηνικούς σταθμούς υψηλής ακτινοβολίας.

Συνοπτική επισκόπηση

• Η Bently Nevada κατασκευάζει τον ανθεκτικό στην ακτινοβολία αισθητήρα εγγύτητας 330281-015-01 για απαιτητικές εφαρμογές πυρηνικής ενέργειας.
• Αυτό το εξειδικευμένο όργανο αντέχει συνολική συσσωρευμένη έκθεση σε ακτινοβολία έως 6,0 Mrads δόσης γάμμα χωρίς προβλήματα.
• Το σύστημα ανίχνευσης 0,420 ιντσών παρέχει ακριβές, γραμμικό εύρος μέτρησης από 1,0 mm έως 3,3 mm.
• Οι μηχανικοί αντικαθιστούν απευθείας παλαιότερες μονάδες της σειράς 23268, επειδή αυτή η σύγχρονη μονάδα διατηρεί πλήρη συμβατότητα υλικού προς τα πίσω.
• Τα συνεργεία συντήρησης χρησιμοποιούν κλέμμες SpringLoc για να ασφαλίζουν γρήγορα τα καλώδια πεδίου, χωρίς να χαλαρώνουν αργότερα οι βίδες.

Βασικές τεχνικές παράμετροι

• Ταυτότητα μάρκας: Η Bently Nevada σχεδιάζει αυτό το σύστημα ανίχνευσης εγγύτητας βαρέος τύπου για εφαρμογές κρίσιμης προστασίας στροβιλομηχανών παγκοσμίως.
• Ονομασία μοντέλου: Οι χειριστές εγκαταστάσεων καθορίζουν τον ακριβή αριθμό παραγγελίας 330281-015-01 για περιοχές υψηλής ακτινοβολίας.
• Εύρος μέτρησης γραμμικότητας: Το σύστημα αισθητήρα 0,420 ιντσών παρακολουθεί με ακρίβεια τα διάκενα στόχου από 1,0 mm έως 3,3 mm (40 έως 130 mils).
• Συντελεστής κλιμάκωσης: Το εσωτερικό κύκλωμα σήματος αποδίδει σταθερή ευαισθησία εξόδου 3,94 mV/μm (100 mV/mil) ±15%.
• Τάση τροφοδοσίας: Ο πομπός λειτουργεί αποδοτικά με τροφοδοσία συνεχούς ρεύματος μεταξύ -17,5 Vdc και -26 Vdc.
• Αντίσταση σήματος εξόδου: Τα εσωτερικά ηλεκτρονικά κυκλώματα διατηρούν χαμηλή ονομαστική σύνθετη αντίσταση εξόδου, ακριβώς 50 Ω.
• Εύρος αντοχής σε θερμοκρασία: Τα εξαρτήματα του κυκλώματος λειτουργούν με ακρίβεια σε ακραίες θερμοκρασίες εγκατάστασης από -51°C έως +100°C.
• Όριο αντοχής στην ακτινοβολία: Η συμπαγής ηλεκτρονική κατασκευή αντέχει μέγιστη έκθεση σε ακτινοβολία έως 6,0 Mrads συνολικής δόσης γάμμα.
• Επίπεδο ατρωσίας στον θόρυβο: Η προηγμένη θωράκιση προστατεύει την ακεραιότητα του σήματος από ισχυρές ηλεκτρομαγνητικές παρεμβολές χωρίς ειδικούς μεταλλικούς αγωγούς.
• Μάζα περιβλήματος: Το ανθεκτικό μεταλλικό περίβλημα από αλουμίνιο A308 ζυγίζει περίπου 136,0 γραμμάρια (0,30 lb) χωρίς τοποθέτηση.

Δομή κωδικού αριθμού εξαρτήματος

• Αρχιτεκτονική σειράς Bently Nevada 330281
  • 330281: Αισθητήρας εγγύτητας 0,420 ιντσών, ανθεκτικός στην ακτινοβολία
    • 015: Μήκος συστήματος - 15 πόδια (4,6 μέτρα) συνολικό μήκος καλωδίου συστήματος
    • 01: Υλικό τοποθέτησης - Περιλαμβάνεται τυπική επιλογή τοποθέτησης σε ράγα DIN 35 mm

Βασικά πλεονεκτήματα προϊόντος

• Οι ενσωματωμένες βάσεις τοποθέτησης παρέχουν πλήρη ηλεκτρική απομόνωση και εξαλείφουν εντελώς την ανάγκη για ακριβές πρόσθετες πλάκες απομόνωσης κατά την εγκατάσταση.
• Οι συμπαγείς διαστάσεις επιτρέπουν εγκατάσταση σε ράγα DIN υψηλής πυκνότητας μέσα σε γεμάτους πίνακες ελέγχου κοντά στα μηχανήματα.
• Η βελτιωμένη καταστολή RFI και EMI επιτρέπει στον πομπό να πληροί εύκολα τις απαιτήσεις για την ευρωπαϊκή σήμανση CE.
• Οι ακροδέκτες καλωδίωσης SpringLoc χωρίς εργαλεία επιταχύνουν τις εγκαταστάσεις καλωδίωσης στο πεδίο και αποτρέπουν την τυχαία χαλάρωση των καλωδίων με την πάροδο του χρόνου.
• Τα αποτυπώματα τοποθέτησης τεσσάρων οπών ταιριάζουν απόλυτα με παλαιότερα σχέδια αισθητήρων για γρήγορες αντικαταστάσεις στο πεδίο κατά τη διάρκεια γενικών εργασιών συντήρησης της εγκατάστασης.

Οδηγίες εγκατάστασης

• Ασφαλίστε το περίβλημα του αισθητήρα από αλουμίνιο στις τυπικές ράγες DIN 35 mm μέσα σε προστατευμένα κουτιά διακλάδωσης πεδίου.
• Συνδέστε έναν αντίστοιχο ανθεκτικό στην ακτινοβολία αισθητήρα εγγύτητας και το συγκρότημα καλωδίου προέκτασης στη θύρα εισόδου.
• Απογυμνώστε καθαρά τα άκρα των καλωδίων πεδίου και εισαγάγετε τους αγωγούς απευθείας στις υποδοχές της κλέμμας ελατηρίου SpringLoc χωρίς βίδες.
• Παρέχετε σταθερή, ρυθμιζόμενη τροφοδοσία συνεχούς ρεύματος μεταξύ -17,5 Vdc και -26 Vdc για την τροφοδοσία του ενισχυτή σήματος.
• Διατηρείτε την τάση λειτουργίας κάτω από -23,5 Vdc για να αποτρέψετε απρόβλεπτες μειώσεις στο συνολικό γραμμικό εύρος ανίχνευσης.

Συσκευασία και παγκόσμια εφοδιαστική

• Το εργοστασιακό κιβώτιο αποστολής περιλαμβάνει μία μονάδα πομπού και τα τυπικά εξαρτήματα τοποθέτησης σε ράγα DIN.
• Καλύπτουμε κάθε αρχική αγορά πελάτη με πλήρη εγγύηση ποιότητας 12 μηνών για απόλυτη σιγουριά.
• Οι συνεργάτες εφοδιαστικής παραδίδουν γρήγορα τις βιομηχανικές παραγγελίες σας μέσω κορυφαίων διεθνών εταιρειών ταχυμεταφορών, όπως FedEx, UPS και DHL Express.

Συχνές ερωτήσεις

• Μπορούν οι τεχνικοί να εγκαταστήσουν αυτόν τον αισθητήρα σε παλαιότερους πίνακες που χρησιμοποιούν παραδοσιακά αποτυπώματα τοποθέτησης τεσσάρων οπών;
  • Ναι, αυτό το περίβλημα έχει ακριβώς το ίδιο αποτύπωμα πίνακα με παλαιότερα μοντέλα αισθητήρων εγγύτητας που τοποθετούνται με 4 οπές.
• Χρειάζονται οι εργαζόμενοι ειδικά εργαλεία ακροδεκτών για να ασφαλίσουν τα καλώδια πεδίου στους συνδέσμους SpringLoc;
  • Όχι, οι κλέμμες SpringLoc δεν απαιτούν ειδικά εργαλεία εγκατάστασης και συγκρατούν με ασφάλεια τα γυμνά καλώδια χωρίς βίδες.
• Απαιτεί αυτός ο ανθεκτικός στην ακτινοβολία πομπός μεταλλικό αγωγό για να πληροί τα ευρωπαϊκά πρότυπα σήμανσης CE;
  • Όχι, η ενσωματωμένη προστασία RFI και EMI επιτρέπει στη μονάδα να πληροί τα πρότυπα CE χωρίς ακριβό μεταλλικό αγωγό.
• Ποιοι τύποι αισθητήρων συνδέονται απευθείας στον ακροδέκτη εισόδου αυτής της μονάδας αισθητήρα εγγύτητας;
  • Η μονάδα δέχεται έναν αισθητήρα εγγύτητας χωρίς επαφή, ανθεκτικό στην ακτινοβολία, σε συνδυασμό με το αντίστοιχο καλώδιο προέκτασης.
• Πόση ισχύ καταναλώνει το εσωτερικό ηλεκτρονικό κύκλωμα κατά την κανονική συνεχή λειτουργία;
  • Ο πομπός καταναλώνει μέγιστο ρεύμα 18 mA όταν συνδέεται σε κατάλληλα τροφοδοτικά συνεχούς ρεύματος.
