Επισκόπηση

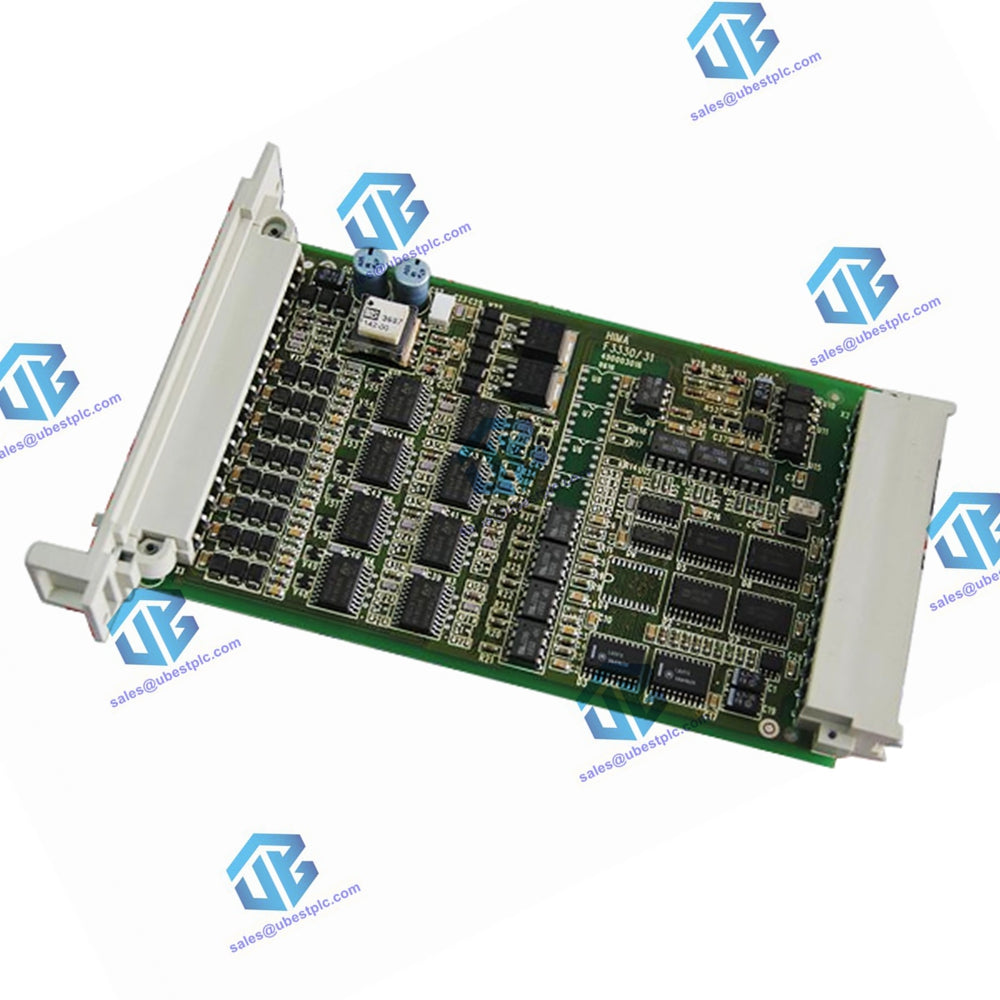

Το TSRO-08UNI είναι μια μονάδα συναρμολόγησης τερματισμού πεδίου (FTA) σχεδιασμένη για ασφαλή κοινή εξωτερική έξοδο ρελέ ισχύος σε εφαρμογές SIL3. Λειτουργεί ως διεπαφή μεταξύ του καλωδίου διασύνδεσης συστήματος (SICC-0001/Lx) και της εξωτερικής καλωδίωσης πεδίου μέσω ακροδεκτών με βίδες, διαθέτοντας οκτώ κανάλια ασφαλούς εξόδου βασισμένα σε ρελέ. Αυτή η μονάδα πληροί τις απαιτήσεις ασφαλείας για εφαρμογές έως SIL3 όπως ορίζεται στο IEC 61508, χωρίς την ανάγκη αποκλεισμών σφαλμάτων.

Χαρακτηριστικά

• Οκτώ Κανάλια Ασφαλούς Εξόδου Βασισμένα σε Ρελέ: Κάθε κανάλι περιλαμβάνει τρία ρελέ και μια ασφαλισμένη κανονικά ανοιχτή (NO) επαφή πεδίου (2 A, αργής δράσης).
• Ενδεικτική Λυχνία Κατάστασης LED: Δείχνει την κατάσταση ενεργοποίησης του ρελέ.
• Υψηλή Ικανότητα Διακόπτη Φορτίου: Ικανό να διακόπτει φορτία έως 115/230 V AC, παρέχοντας αξιόπιστες εξόδους για τον Safety Manager σε εφαρμογές SIL3.
• Συμμόρφωση Ασφαλείας: Κατάλληλο για χρήση σε κλάσεις απαιτήσεων ασφαλείας έως SIL3.

Τεχνικά Δεδομένα

Γενικά

• Αριθμοί Τύπου: FS-TSRO-08UNI, FC-TSRO-08UNI
• Εγκρίσεις: CE, UL, CSA, TUV
• Κλάση Ασφαλείας: Έως SIL3

Είσοδος

• Ονομαστική Τάση Εισόδου: 24 V DC
• Μέγιστη Τάση Εισόδου: 36 V DC
• Τάση Ενεργοποίησης Ρελέ: 19.2 V DC
• Ρεύμα Εισόδου: Τυπικά 40 mA στα 24 V DC

Έξοδος

• Αριθμός Καναλιών Εξόδου: 8
• Μέγιστο Ρεύμα Εξόδου: 2 A (ασφαλισμένο)
• Ελάχιστο Ρεύμα Εξόδου: 1 mA στα 5 V
• Μέγιστη Τάση Εξόδου: 250 V AC / 250 V DC
• Μέγιστο Διακόπτον Φορτίο: 500 VA / 150 W

Ασφάλεια

• Ονομαστική Ασφάλεια: 2 A
• Διαστάσεις Ασφάλειας: 5x20 mm
• Τάση AC: 250 V
• Τάση DC: 300 V
• Κατασκευαστής: Littelfuse
• Αριθμός Ανταλλακτικού Κατασκευαστή: 0213002

Φυσικές Διαστάσεις

• Διαστάσεις Μονάδας: 274 × 109 × 71 mm (Μ × Π × Υ) / 10.8 × 4.3 × 2.8 ίντσες (Μ × Π × Υ)
• Ράγες DIN EN: TS32 / TS35 × 7.5
• Μήκος Χρησιμοποιούμενης Ράγας: 275 mm (10.8 ίντσες)

Τερματισμός

• Ακροδέκτες Βιδών Καναλιού:
  • Μέγιστη Διάμετρος Καλωδίου: 2.5 mm² (AWG 14)
  • Μήκος Απογύμνωσης: 7 mm (0.28 ίντσες)
  • Ροπή Σύσφιξης: 0.5 Nm (0.37 ft-lb)
• Ακροδέκτες Βιδών Εξωτερικής Τροφοδοσίας:
  • Μέγιστη Διάμετρος Καλωδίου: 16 mm² (AWG 8)
  • Μήκος Απογύμνωσης: 7 mm (0.28 ίντσες)
  • Ροπή Σύσφιξης: 1.2 Nm (0.88 ft-lb)

Περιβάλλον

• Θερμοκρασία Περιβάλλοντος: –5°C έως +60°C (23°F έως 140°F)

Μόνωση

• Πηνίο προς Επαφή: 3750 V AC
• Επαφή προς Επαφή: 1200 V AC

Επαφή Ρελέ

• Μέγιστο Διακόπτον Φορτίο:
  • 250 V AC, 2 A
  • 24 V DC, 2 A
  • 48 V DC, 1 A
  • 110 V DC, 500 mA
• Μέγιστη Συχνότητα Διακόπτη: 20 Hz
• Υλικό Επαφής: Χρυσό επί κράματος αργύρου
