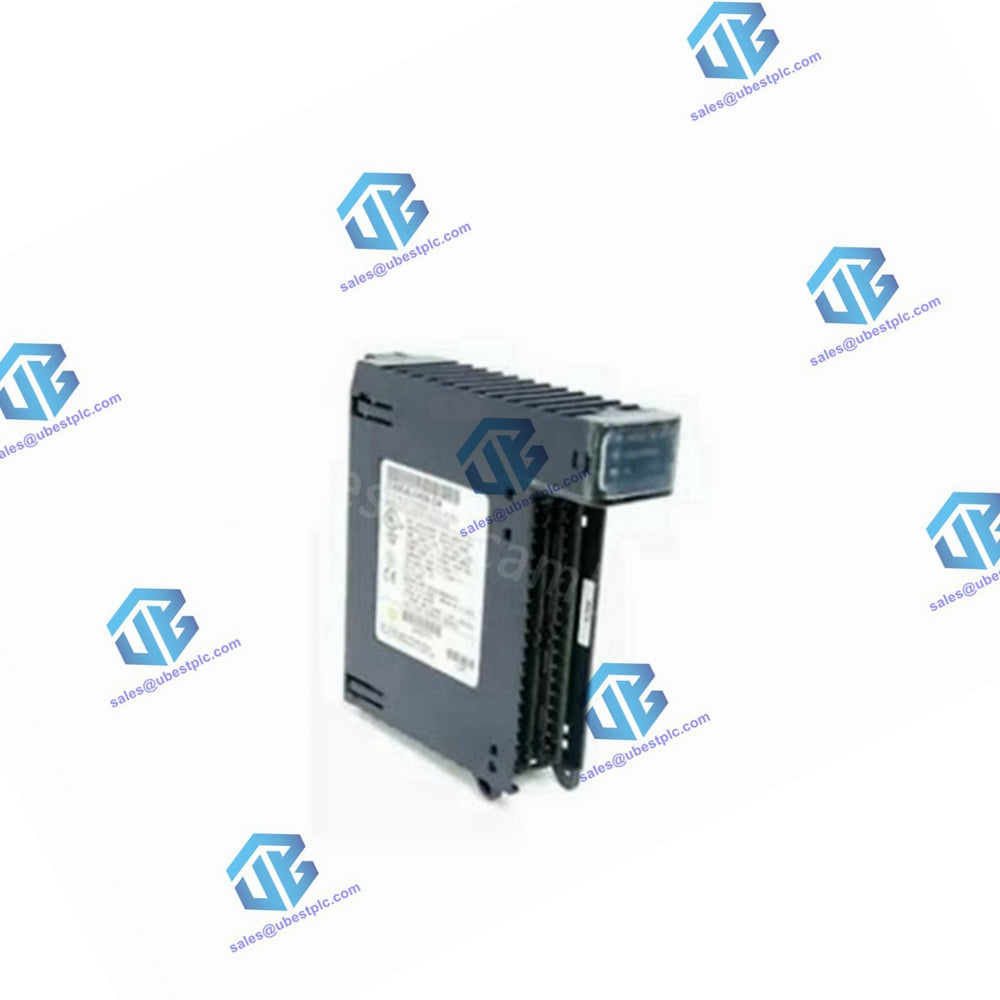

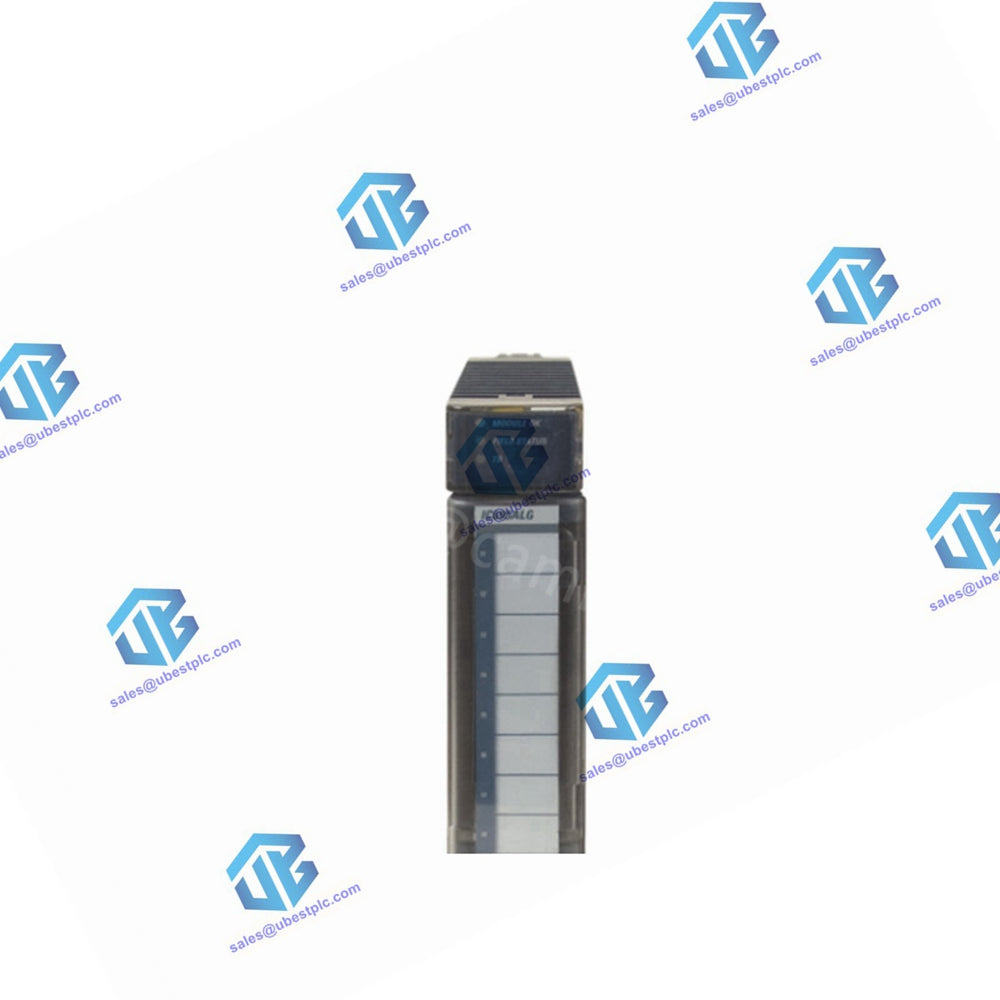

IC695ALG808 Αναλογική Μονάδα Απομονωμένης Έξοδου Ρεύματος/Τάσης

Περιγραφή

Η αναλογική μονάδα απομονωμένης εξόδου ρεύματος/τάσης, IC695ALG808, παρέχει οκτώ διαμορφώσιμες εξόδους τάσης ή ρεύματος. Οι αναλογικές έξοδοι μπορούν να ρυθμιστούν για τα ακόλουθα εύρη εξόδου:

• Ρεύμα: 0 έως 20mA, 4 έως 20mA
• Τάση: ±10 Vdc, 0 έως 10 Vdc

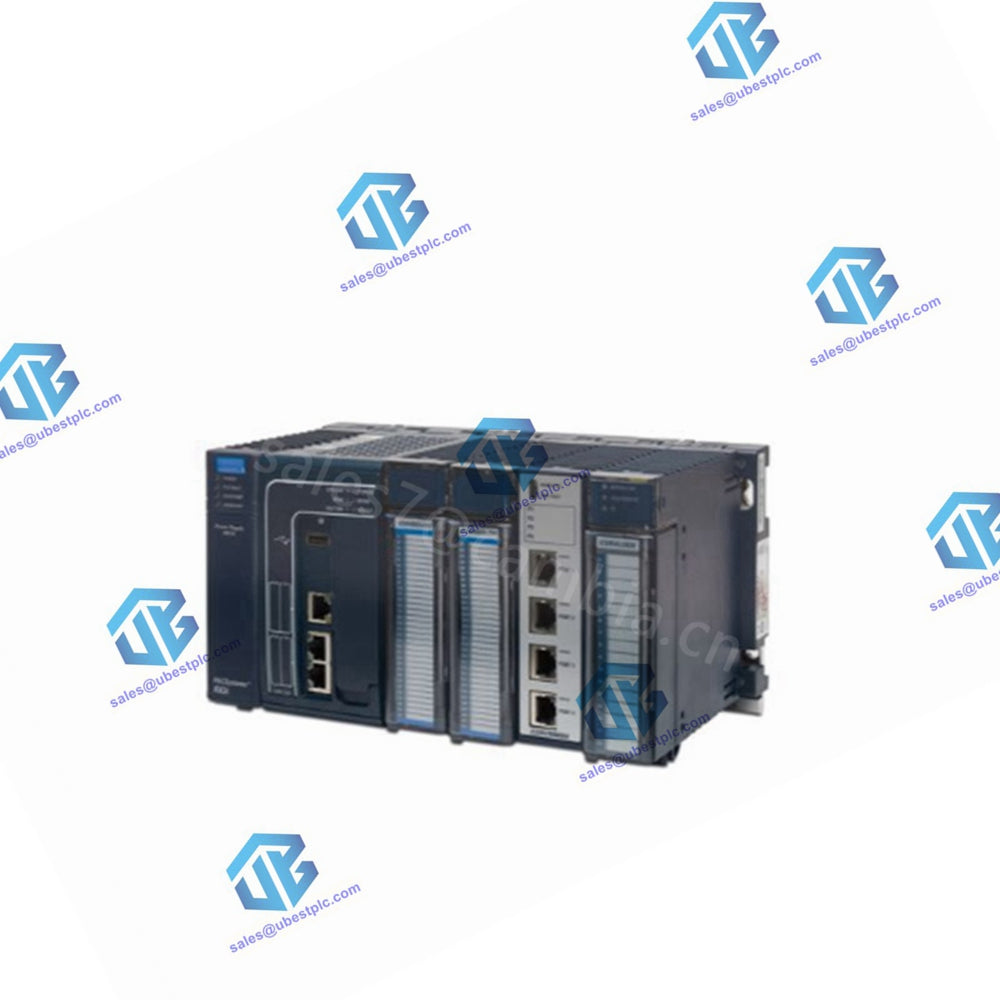

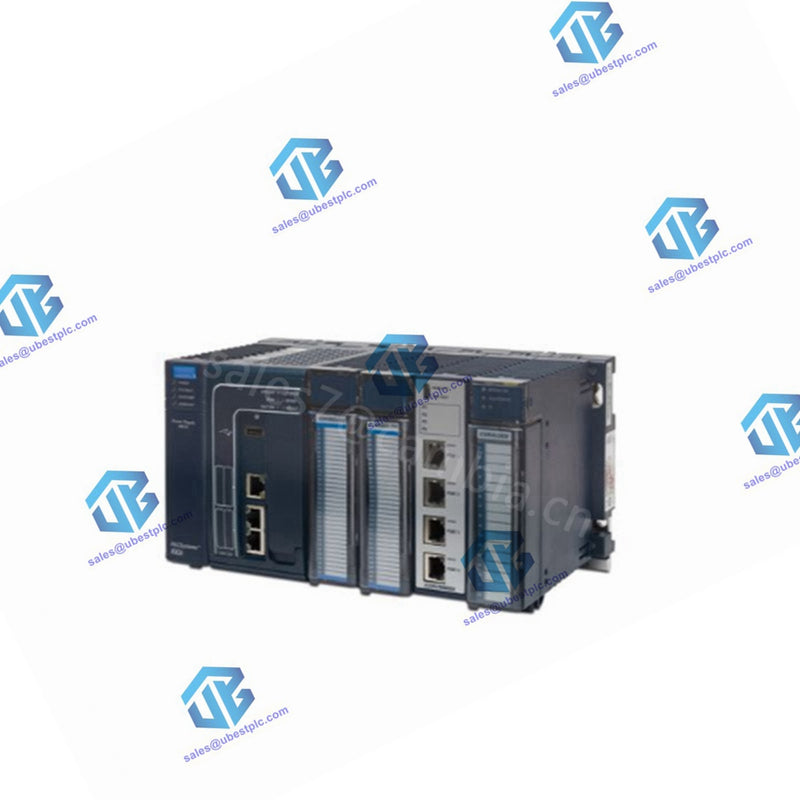

Αυτή η μονάδα πρέπει να τοποθετείται σε RX3i Universal Backplane. Μπορεί να χρησιμοποιηθεί με διάφορα τερματικά μπλοκ, συμπεριλαμβανομένων:

• Τύπου κουτιού (IC694TBB032)
• Επεκταμένου τύπου κουτιού (IC694TBB132)
• Τύπου ελατηρίου (IC694TBS032)
• Επεκταμένου τύπου ελατηρίου (IC694TBS132)

Τα επεκταμένα τερματικά μπλοκ παρέχουν το επιπλέον βάθος κάλυψης που απαιτείται για θωρακισμένη καλωδίωση. Τα τερματικά μπλοκ παραγγέλλονται ξεχωριστά.

Τεχνικά Χαρακτηριστικά

Εύρη Εξόδου

• Ρεύμα: 0 έως 20mA, 4 έως 20mA
• Τάση: ±10 Vdc, 0 έως 10 Vdc

Απαιτήσεις Τροφοδοσίας Backplane

• Για ALG808-FA και παλαιότερα:
  • Μέγιστο 450mA στα 3.3V
  • Μέγιστο 25mA στα 5.0V
• Για ALG808-GB και νεότερα:
  • Μέγιστο 250mA στα 3.3V
  • Μέγιστο 17mA στα 5.0V

Απώλεια Ισχύος εντός της Μονάδας

• Μέγιστο 7.25 Watt (Vuser=24V)

Θερμική Απομείωση

• Δεν απαιτείται

Εξωτερική Τροφοδοσία

• Εύρος Τάσης: 19.2V έως 30V (24V ονομαστική)
• Ρεύμα: Μέγιστο 660mA

Ανάλυση

• ±10 Vdc: 15 bits
• 0 έως 10 Vdc: 14 bits
• 0 έως 20mA: 15 bits
• 4 έως 20mA: 15 bits

Μορφή Δεδομένων Εξόδου

• Διαμορφώσιμη ως κινητής υποδιαστολής IEEE 32-bit ή 16-bit ακέραιος σε πεδίο 32-bit

Ρυθμός Ενημέρωσης Αναλογικών

• Περίπου 8 ms (και οι οκτώ κανάλια)

Προστασία Υπερτάσης Εξόδου

• Μόνο για εξόδους ρεύματος: -30V για 60 δευτερόλεπτα, +30V για μία ώρα

Καλιμπραρισμένη Ακρίβεια

• Ακρίβεια εντός 0.10% της πλήρους κλίμακας στους 25°C (Από 0 έως 0.05mA, ακρίβεια ±35µA)
• Ακρίβεια εντός 0.25% της πλήρους κλίμακας στους 0-60°C (Από 0 έως 0.05mA, ακρίβεια ±70µA)

Αντίδραση Φορτίου Εξόδου

• Ρεύμα: Μέγιστο 10µH
• Τάση: Μέγιστο 1µF

Μέγιστο Φορτίο Εξόδου

• Ρεύμα: Μέγιστο 1350Ω
• Τάση: Ελάχιστο 2kΩ

Μετατόπιση Κέρδους Εξόδου

• Έξοδος τάσης: Τυπικά 20ppm ανά βαθμό Κελσίου
• Έξοδος ρεύματος: Τυπικά 35ppm ανά βαθμό Κελσίου

Χρόνος Εξομάλυνσης Εξόδου

• Έξοδος τάσης ή ρεύματος: 2ms, 0 έως 95%

Απομόνωση

• Πεδίο προς Backplane: 2550 Vdc για ένα δευτερόλεπτο
• Κανάλι προς Κανάλι: 250 Vac συνεχές, 1500 Vac για ένα λεπτό ανά κανάλι
