Επισκόπηση

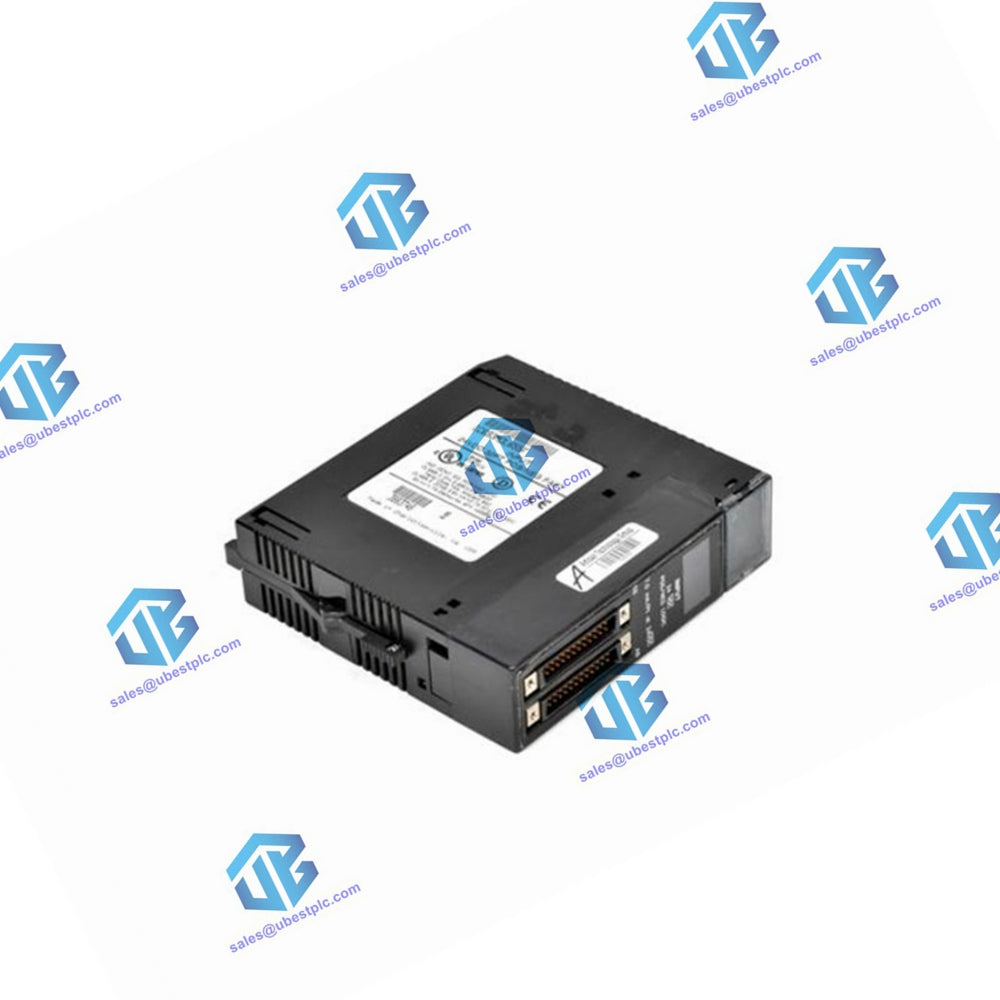

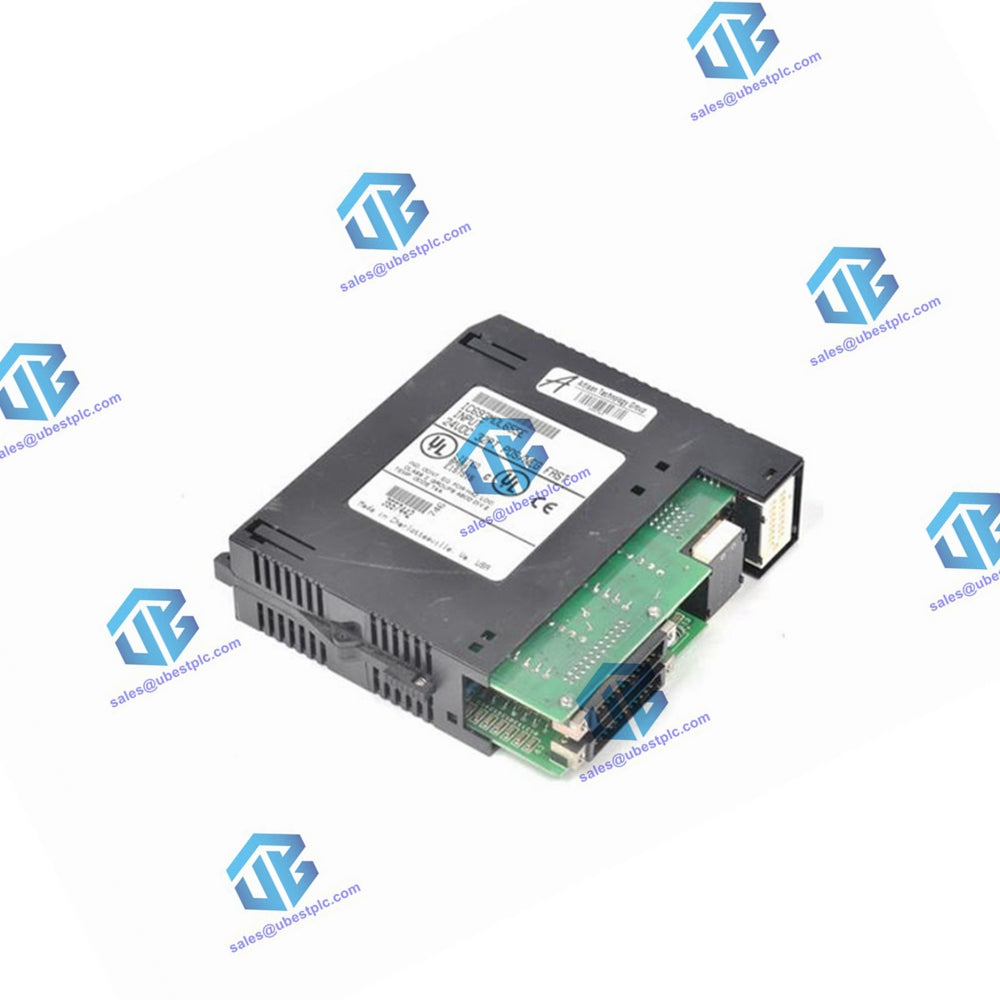

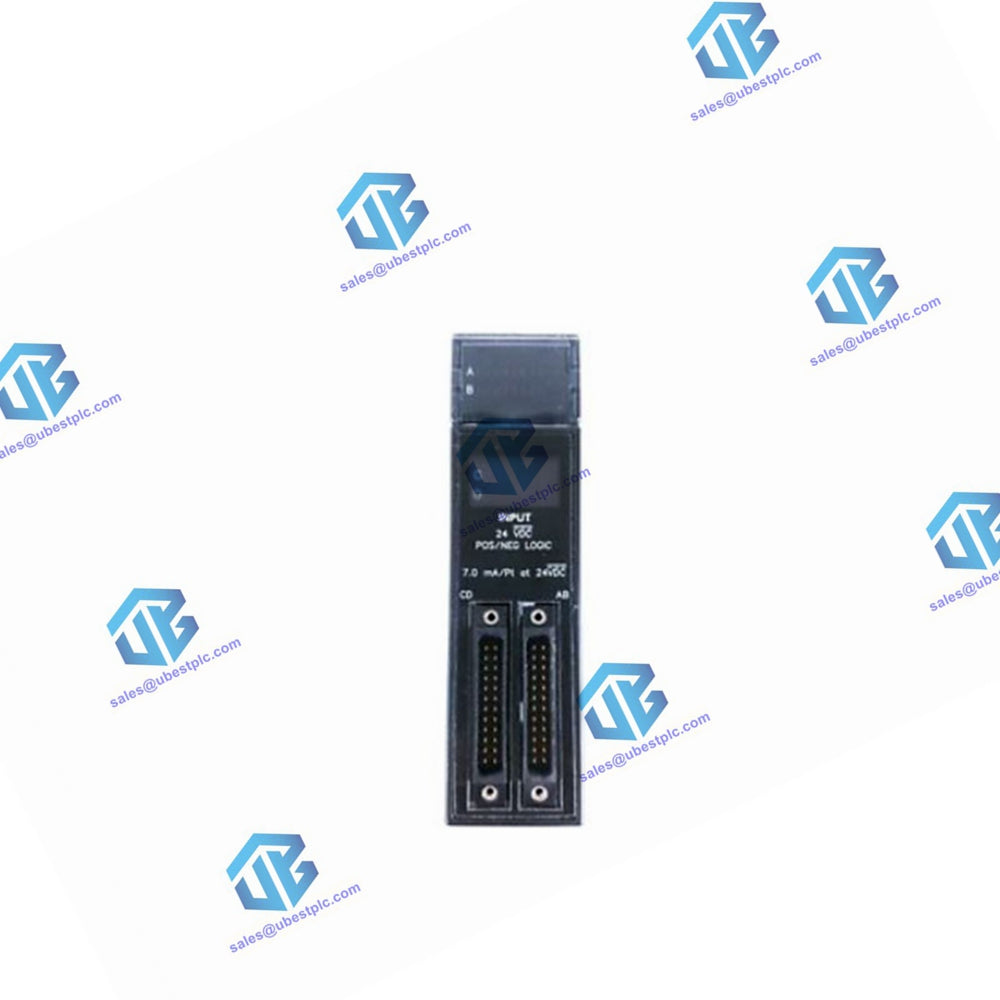

Το μοντέλο GE IC693MDL655 είναι ένα ευέλικτο και ανθεκτικό μοντέλο εισόδου σχεδιασμένο για χρήση με τον Προγραμματιζόμενο Λογικό Ελεγκτή Series 90-30. Διαθέτει 32 διακριτά σημεία εισόδου, χωρισμένα σε τέσσερις απομονωμένες ομάδες, καθεμία με οκτώ εισόδους. Αυτή η διαμόρφωση επιτρέπει λεπτομερή και ευέλικτη διαχείριση εισόδων σε διάφορες βιομηχανικές εφαρμογές.

Τεχνικές Προδιαγραφές

Χαρακτηριστικά Εισόδου

• Τάση Λειτουργίας: 24 βολτ DC, ικανό για θετική ή αρνητική λογική
• Εύρος Τάσης Εισόδου: 0 έως 30 βολτ DC
• Είσοδοι ανά Μονάδα: 32 (τέσσερις ομάδες των οκτώ εισόδων η κάθε μία)
• Ρεύμα Εισόδου: 7,0 mA (τυπικό ρεύμα ON @ 24 VDC)
• Τάση Κατάσταση ON: 11,5 έως 30 βολτ DC
• Τάση Κατάσταση OFF: 0 έως 5 βολτ DC
• Ρεύμα Κατάσταση ON: 3,2 mA (ελάχιστο)
• Ρεύμα Κατάσταση OFF: 1,1 mA (μέγιστο)
• Χρόνος Απόκρισης ON: 2 ms μέγιστο
• Χρόνος Απόκρισης OFF: 2 ms μέγιστο

Απομόνωση και Τροφοδοσία

• Απομόνωση: 1500 βολτ μεταξύ πλευράς πεδίου και πλευράς λογικής, 250 βολτ μεταξύ ομάδων
• Εσωτερική Κατανάλωση Ισχύος:
  • 195 mA (μέγιστο) από τη γραμμή +5V στο backplane
  • 224 mA (τυπικό) από απομονωμένη γραμμή +24V στο backplane ή από τροφοδοσία εισόδου χρήστη @ 24 VDC με όλες τις 32 εισόδους ενεργές

Ενδείξεις και Συνδέσεις

• Ενδείξεις: LED ενδείξεις για κάθε σημείο εισόδου που εμφανίζουν την κατάσταση ON/OFF
• Συνδέσεις: Δύο αρσενικοί σύνδεσμοι 24 ακίδων (Fujitsu FCN-365P024-AU) για συνδέσεις συσκευών πεδίου
• Καλωδίωση: Προαιρετικά προ-καλωδιωμένα καλώδια (IC693CBL327 και IC693CBL328) ή καλώδια κατασκευασμένα από τον χρήστη για συνδέσεις πεδίου

Εγκατάσταση και Συντήρηση

• Εγκατάσταση: Κατάλληλο για οποιαδήποτε υποδοχή I/O σε βάση 5 ή 10 θέσεων σε σύστημα PLC Series 90-30
• Πληροφορίες Καλωδίωσης Πεδίου: Παρέχονται λεπτομερείς οδηγίες καλωδίωσης για τη σύνδεση συσκευών εισόδου και πηγών τροφοδοσίας που παρέχονται από τον χρήστη.
