Επισκόπηση

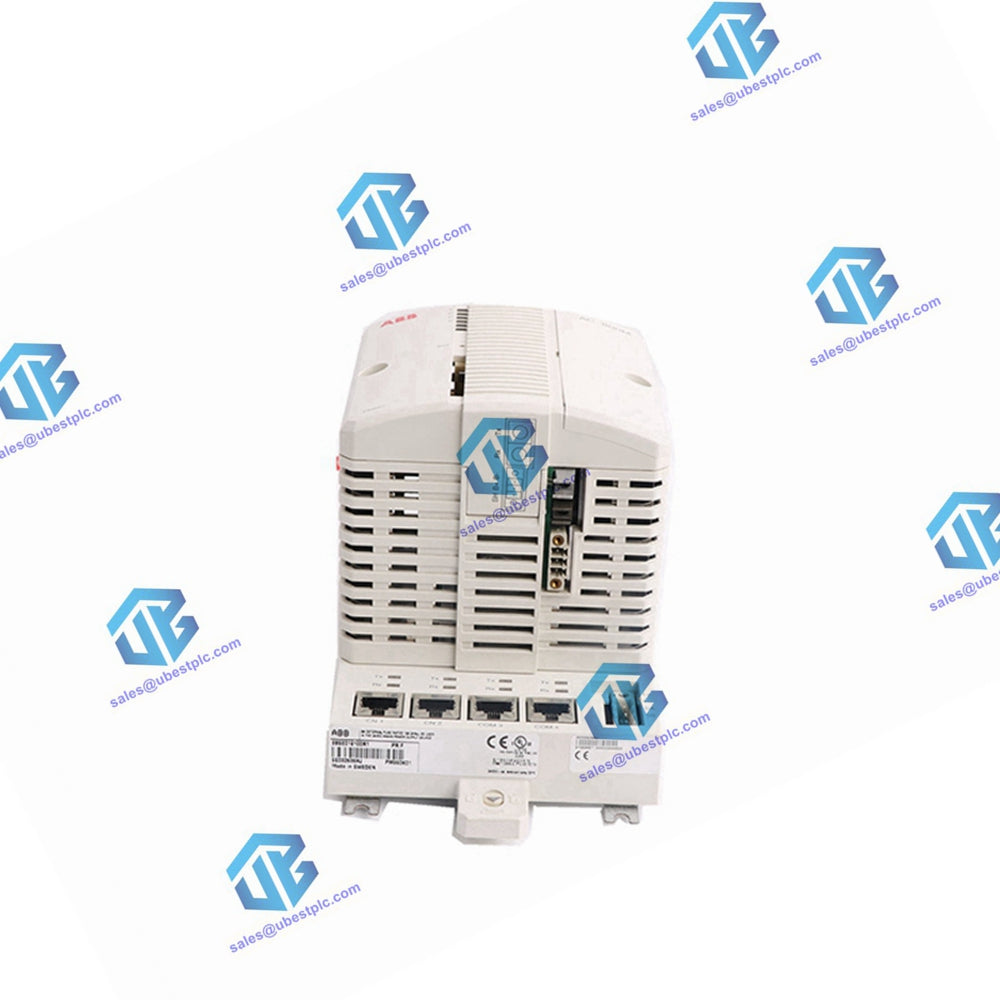

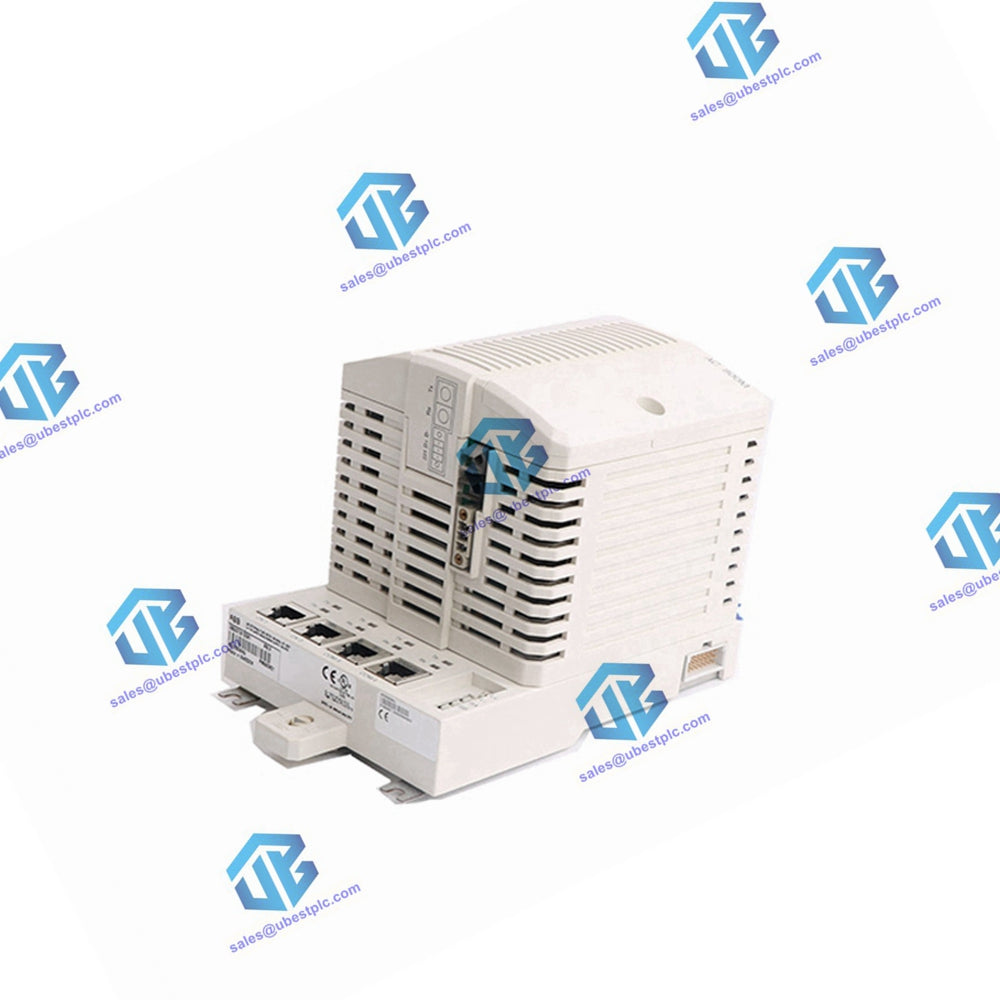

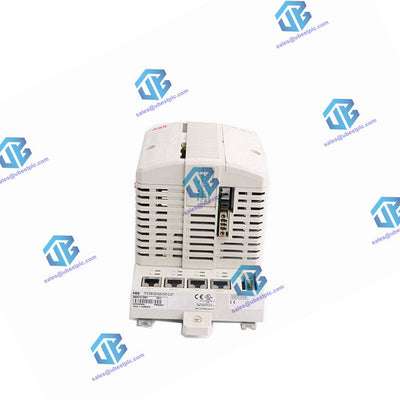

Η μονάδα επεξεργασίας ABB PM861AK01 είναι υψηλής απόδοσης και σχεδιάστηκε για χρήση σε βιομηχανικά συστήματα αυτοματισμού. Ως μέρος της οικογένειας ABB AC 800M, αυτό το επεξεργαστικό μοντέλο προσφέρει προηγμένες δυνατότητες ελέγχου και είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων σύνθετων εργασιών ελέγχου και παρακολούθησης διεργασιών.

Χαρακτηριστικά και Οφέλη

• Αξιοπιστία και Διάγνωση Σφαλμάτων: Απλές διαδικασίες διάγνωσης σφαλμάτων.
• Επεκτασιμότητα: Επιτρέπει σταδιακή επέκταση.
• Προστασία: Προστασία κατηγορίας IP20 χωρίς την ανάγκη για περιβλήματα.
• Διαμόρφωση: Μπορεί να διαμορφωθεί με το 800xA control builder.
• Πιστοποίηση: Πλήρης πιστοποίηση EMC.
• Συνδεσιμότητα: Υλικό βασισμένο σε πρότυπα για βέλτιστη συνδεσιμότητα επικοινωνίας (Ethernet, PROFIBUS DP, κ.ά.).
• Πλεονάζοντες Θύρες Επικοινωνίας: Ενσωματωμένες πλεονάζουσες θύρες Ethernet.

Απόδοση και Μνήμη

• Συχνότητα Ρολογιού: 48 MHz
• Απόδοση (1000 λογικές λειτουργίες): 0.23 ms
• Μνήμη: 16 MB
• Διαθέσιμη Μνήμη RAM για την Εφαρμογή: 7.155 MB
• Flash Μνήμη για Αποθήκευση: Ναι

Λεπτομερή Δεδομένα

• Τύπος Επεξεργαστή: MPC860
• Χρόνος Εναλλαγής σε Εφεδρική Διαμόρφωση: Μέγιστο 10 ms
• Αριθμός Εφαρμογών ανά Ελεγκτή: 32
• Αριθμός Προγραμμάτων ανά Εφαρμογή: 64
• Αριθμός Διαγραμμάτων ανά Εφαρμογή: 128
• Αριθμός Εργασιών ανά Ελεγκτή: 32
• Αριθμός Διαφορετικών Χρόνων Κύκλου: 32
• Χρόνος Κύκλου ανά Εφαρμογή: Έως 1 ms
• Flash PROM για Αποθήκευση Firmware: 2 MB
• Τροφοδοσία: 24V DC (19.2-30 V DC)
• Κατανάλωση Ρεύματος (+24V τυπική/μέγιστη): 250/430 mA
• Κατανάλωση Ισχύος (τυπική/μέγιστη): 6.0 W (10.3 W μέγιστο)
• Είσοδος Κατάστασης Εφεδρικής Τροφοδοσίας: Ναι
• Ενσωματωμένη Εφεδρική Μπαταρία: Λιθίου, 3.6 V
• Συγχρονισμός Ρολογιού: 1 ms μεταξύ ελεγκτών AC 800M με πρωτόκολλο CNCP
• Ουρά Γεγονότων στον Ελεγκτή ανά OPC Πελάτη: Έως 3000 γεγονότα
• Ταχύτητα Μετάδοσης AC 800M προς OPC Server: 36-86 γεγονότα/δευτ, 113-143 μηνύματα δεδομένων/δευτ
• Επικοινωνιακά Μονάδες στο CEX Bus: 12
• Τροφοδοσία Ρεύματος στο CEX Bus: Μέγ. 2.4 A
• Συστοιχίες I/O στο Modulebus με Μη Εφεδρική CPU: 1 ηλεκτρική + 7 οπτικές
• Συστοιχίες I/O στο Modulebus με Εφεδρική CPU: 0 ηλεκτρικές + 7 οπτικές
• Χωρητικότητα I/O στο Modulebus: Μέγ. 96 (μονό PM861A) ή 84 (εφεδρικό PM861A) I/O modules
• Ρυθμός Σάρωσης Modulebus: 0 - 100 ms (πραγματικός χρόνος ανάλογα με τον αριθμό των I/O modules)
• Τροφοδοσία Ρεύματος στο Ηλεκτρικό Modulebus: 24V : μέγ. 1.0 A, 5 V : μέγ. 1.5 A
• Κανάλια Ethernet: 2
• Διασύνδεση Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, θηλυκό RJ-45 (8 ακίδες)
• Πρωτόκολλο Δικτύου Ελέγχου: MMS (Manufacturing Message Service) και IAC (Inter Application Communication)
• Συνιστώμενη Κύρια Γραμμή Δικτύου Ελέγχου: Ethernet 100 Mbit/s με μεταγωγή
• Σταθερότητα Ρολογιού Πραγματικού Χρόνου: 100 ppm (περίπου 1 ώρα/έτος)
• Διασύνδεση RS-232C: 2 (μία γενική, 1 για εργαλείο υπηρεσίας)
• Διασύνδεση RS-232C (COM3): RS-232C, 75-19 200 baud, θηλυκό RJ-45 (8 ακίδες), μη οπτικά απομονωμένο, πλήρης υποστήριξη RTS-CTS
• Διασύνδεση RS-232C (COM4): RS-232C, 9600 baud, θηλυκό RJ-45 (8 ακίδες), οπτικά απομονωμένο, χωρίς υποστήριξη RTS-CTS

Περιβάλλον και Πιστοποίηση

• Θερμοκρασία Λειτουργίας: +5 έως +55 °C (+41 έως +131 °F)
• Θερμοκρασία Αποθήκευσης: -40 έως +70 °C (-40 έως +158 °F)
• Αλλαγές Θερμοκρασίας: 3 °C/λεπτό σύμφωνα με IEC/EN 61131-2
• Βαθμός Ρύπανσης: Βαθμός 2 σύμφωνα με IEC/EN 61131-2
• Προστασία από Διάβρωση: Συμβατό με G3 σύμφωνα με ISA 71.04
• Σχετική Υγρασία: 5 έως 95 %, χωρίς συμπύκνωση
• Εκπεμπόμενος Θόρυβος: < 55 dB
• Δόνηση: 10 < f < 50 Hz: 0.0375 mm πλάτος, 50 < f < 150 Hz: 0.5 g επιτάχυνση, 5 < f < 500 Hz: 0.2 g επιτάχυνση
• Ονομαστική Τάση Μόνωσης: 500 V a.c.
• Τάση Δοκιμής Διηλεκτρικής Αντοχής: 50 V
• Κλάση Προστασίας: IP20 σύμφωνα με EN 60529, IEC 529
• Ύψος: 2000 m σύμφωνα με IEC/EN 61131-2
• Εκπομπή & Ανοσία: EN 61000-6-4, EN 61000-6-2
• Περιβαλλοντικές Συνθήκες: Βιομηχανικές
• Σήμανση CE: Ναι
• Ηλεκτρική Ασφάλεια: EN 50178, IEC 61131-2, UL 508
• Επικίνδυνη Τοποθεσία: UOL 60079-15
• Πιστοποιητικά Ναυτιλίας: ABS, BV, DNV-GL, LR (PM861AK01, PM861AK02)
• Έγκριση TUV: Όχι
• Συμμόρφωση WEEE: DIRECTIVE/2012/19/EU

Διαστάσεις

• Πλάτος: 196 mm (7.3 in.)
• Ύψος: 119 mm (4.7 in.)
• Βάθος: 135 mm (5.3 in.)
• Βάρος (συμπεριλαμβανομένης της βάσης): 1200 g (2.6 lbs)

Συμπέρασμα

Η μονάδα επεξεργαστή ABB PM861AK01 είναι ένα ουσιώδες στοιχείο για κάθε προηγμένο σύστημα βιομηχανικού αυτοματισμού. Οι ισχυρές δυνατότητες επεξεργασίας της, ο ανθεκτικός σχεδιασμός, οι ευέλικτες επιλογές συνδεσιμότητας και οι προηγμένες λειτουργίες ελέγχου την καθιστούν μια αξιόπιστη και αποδοτική επιλογή για ένα ευρύ φάσμα βιομηχανικών εφαρμογών. Με την ικανότητά της να λειτουργεί υπό σκληρές συνθήκες και το ολοκληρωμένο σύνολο χαρακτηριστικών της, η PM861AK01 εξασφαλίζει βέλτιστη απόδοση και μακροζωία σε απαιτητικά περιβάλλοντα.
