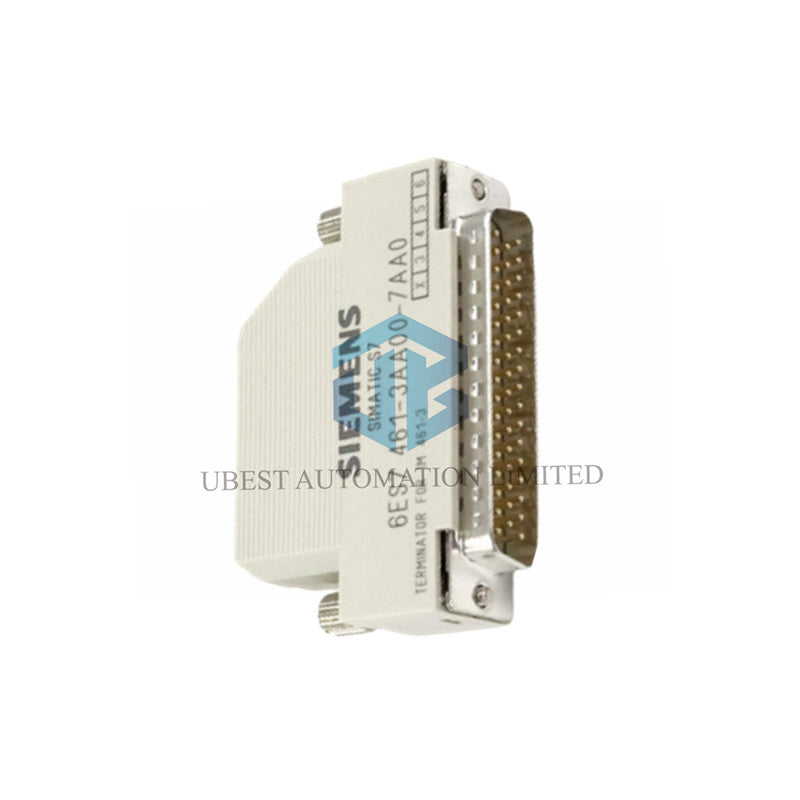

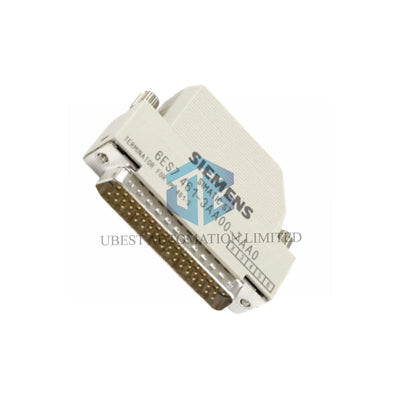

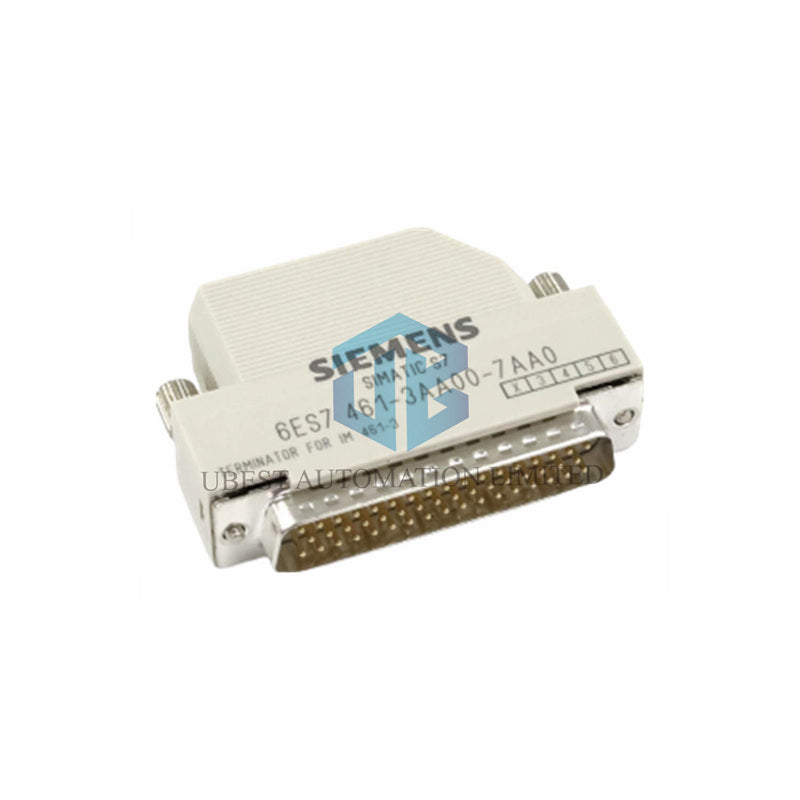

Siemens 6ES7461-3AA00-7AA0 - Βύσμα Τερματισμού για Επεκτάσεις Ραφιών S7-400

Εξασφαλίστε σταθερή και αξιόπιστη επέκταση συστήματος με το Siemens 6ES7461-3AA00-7AA0. Πρόκειται για ένα υποχρεωτικό βύσμα τερματισμού (σύνδεσμο) σχεδιασμένο ειδικά για χρήση με τα δέκτες μονάδων διεπαφής SIMATIC S7-400 IM 461-3. Παρέχει σωστό ηλεκτρικό τερματισμό στο τέλος της αλυσίδας καλωδίων επέκτασης, αποτρέποντας τις ανακλάσεις σημάτων και εξασφαλίζοντας αδιάλειπτη επικοινωνία δεδομένων μεταξύ του κεντρικού και των απομακρυσμένων ραφιών.

Πλήρεις Τεχνικές Προδιαγραφές

Μάρκα & Σειρά: Siemens SIMATIC S7-400

Πλήρης Αριθμός Μοντέλου: 6ES7461-3AA00-7AA0

Τύπος Προϊόντος: Βύσμα Τερματισμού (Σύνδεσμος)

Συμβατό Μοντέλο: Σχεδιασμένο αποκλειστικά για τη μονάδα διεπαφής δέκτη IM 461-3.

Εφαρμογή: Πρέπει να εγκατασταθεί στην τελευταία μονάδα IM 461-3 σε αλυσίδα πολλαπλών ραφιών επέκτασης.

Βάρος: Περίπου 74 γρ

Οδηγός Εγκατάστασης & Συμβατότητας

Αυτό το βύσμα τερματισμού χρησιμοποιείται σε συστήματα που επεκτείνονται με το ζεύγος IM 460-3 (πομπός) και IM 461-3 (δέκτης). Μετά την εγκατάσταση όλων των ραφιών επέκτασης και τη σύνδεσή τους με τα καλώδια διεπαφής 468-3, εντοπίστε την τελευταία μονάδα IM 461-3 στην φυσική αλυσίδα (την πιο απομακρυσμένη από το κεντρικό ράφι). Εισάγετε το βύσμα τερματισμού 6ES7461-3AA00-7AA0 σταθερά στην ειδική υποδοχή της μονάδας αυτής. Με αυτό ολοκληρώνεται το κύκλωμα του διαύλου. Μην το εγκαταστήσετε σε καμία άλλη μονάδα εκτός από την τελευταία IM 461-3.

Περιεχόμενα Συσκευασίας & Εγγύηση

Περιλαμβάνονται: 1 x Βύσμα Τερματισμού Siemens (6ES7461-3AA00-7AA0).

Η Εγγύησή μας: Αυτό το αξεσουάρ καλύπτεται από πλήρη 12μηνη εγγύηση.

Γρήγορη Παγκόσμια Αποστολή

Εξασφαλίζουμε άμεση παράδοση παγκοσμίως μέσω FedEx, UPS και DHL.

Συχνές Ερωτήσεις (FAQ)

Χρειάζομαι αυτό για κάθε μονάδα IM 461-3;

Όχι. Χρειάζεστε μόνο ένα βύσμα τερματισμού, το οποίο πρέπει να εγκατασταθεί μόνο στην τελευταία μονάδα IM 461-3 στην αλυσίδα επικοινωνίας. Η εγκατάσταση σε ενδιάμεση μονάδα θα διακόψει τον δίαυλο.

Τι συμβαίνει αν δεν χρησιμοποιήσω το βύσμα τερματισμού;

Χωρίς σωστό τερματισμό, τα ηλεκτρικά σήματα μπορεί να ανακλώνται πίσω στο καλώδιο διαύλου, προκαλώντας σφάλματα επικοινωνίας, σποραδικές βλάβες I/O ή πλήρη αποτυχία των ραφιών επέκτασης. Είναι κρίσιμο εξάρτημα για αξιόπιστη λειτουργία.

Είναι το ίδιο βύσμα για IM 461-0 ή IM 461-1;

Όχι. Διαφορετικά μοντέλα δέκτη IM απαιτούν διαφορετικά βύσματα τερματισμού. Για παράδειγμα, το IM 461-0 χρησιμοποιεί το βύσμα τερματισμού 6ES7461-0AA0-7AA1. Χρησιμοποιείτε πάντα το βύσμα που ορίζεται για τον ακριβή τύπο της μονάδας δέκτη σας.

Μπορώ να χρησιμοποιήσω μια αυτοσχέδια γέφυρα καλωδίου αντί γι’ αυτό;

Αυτό αποθαρρύνεται έντονα. Το βύσμα τερματισμού Siemens είναι ένα μηχανικά σχεδιασμένο εξάρτημα με συγκεκριμένα ηλεκτρικά χαρακτηριστικά. Η χρήση λανθασμένου τερματισμού μπορεί να οδηγήσει σε αναξιόπιστη απόδοση του συστήματος και δεν υποστηρίζεται.

Πού ακριβώς συνδέεται;

Στο μπροστινό μέρος της μονάδας IM 461-3 υπάρχει μια ειδική υποδοχή ή θύρα, συχνά με ετικέτα ή κοντά στους διακόπτες διεύθυνσης. Το βύσμα τερματισμού εισάγεται απευθείας σε αυτή την υποδοχή.
